ATEX - Räjähdyssuojaus vaarallisissa ympäristöissä
ATEX, joka tarkoittaa ”Atmosphères Explosibles”, on keskeinen käsite teollisuuden turvallisuudessa, erityisesti ympäristöissä, joissa on räjähdysvaara palavien aineiden, kuten kaasujen, pölyn tai höyryjen vuoksi. Tässä artikelissa käymme läpi, mitä ATEX tarkoittaa, miksi se on tärkeää ja miten voit varmistaa, että laitteesi ja työpaikkasi täyttävät vaatimukset.
Tuki
Mikä on ATEX?
ATEX koostuu kahdesta EU:n päädirektiivistä:
ATEX-tuotedirektiivi (2014/34/EU):
Tämä direktiivi säätelee räjähdysvaarallisissa ympäristöissä käytettävien laitteiden ja suojausjärjestelmien valmistusta ja myyntiä. Tuotteiden on täytettävä tietyt turvallisuusvaatimukset ja oltava sekä CE-merkittyjä että ATEX-sertifioituja, ennen kuin niitä saa markkinoida EU:ssa.
ATEX-työpaikkadirektiivi (1999/92/EY):
Tämä direktiivi on suunnattu työnantajille ja siinä vahvistetaan vähimmäisvaatimukset turvallisuudelle räjähdysvaarallisissa työpaikoissa. Työnantajien on tunnistettava ja arvioitava räjähdysvaarat sekä toteutettava tarvittavat toimenpiteet näiden riskien minimoimiseksi.
Miksi ATEX on tärkeä?
Teollisuusympäristöissä tapahtuvat räjähdykset voivat aiheuttaa vakavia vahinkoja sekä ihmisille että omaisuudelle. Alueilla, joilla käsitellään palavia aineita, kuten kemianteollisuudessa, elintarviketuotannossa, vetyvarastoinnissa tai lääkkeiden valmistuksessa, on erittäin tärkeää, että käytössä on vankat järjestelmät räjähdysriskien ehkäisemiseksi ja hallitsemiseksi. ATEX varmistaa, että laitteet sekä työprosessit on suunniteltu minimoimaan nämä riskit ja luomaan turvallinen työympäristö.
Alueiden luokittelu
Keskeinen osa ATEX-säädäntöä on räjähdysvaarallisten alueiden eli ”vyöhykkeiden” luokittelu. Vyöhykeluokittelua käytetään tunnistamaan ja arvioimaan räjähdysvaarallisen ilmakehän muodostumisen riskejä työpaikalla. Tämä on tärkeää, jotta voidaan varmistaa, että kussakin ympäristössä käytetään oikeanlaisia laitteita ja turvatoimenpiteitä. Ymmärtämällä ja soveltamalla vyöhykeluokitusta voidaan minimoida räjähdysvaara ja luoda turvallisempi työympäristö.

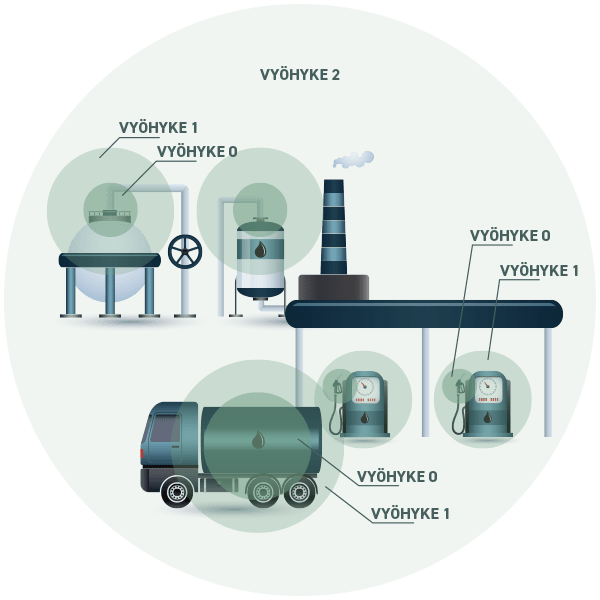

Kaasu- ja höyry-ympäristöjen vyöhykkeet
ATEX-standardissa kaasujen ja höyryjen räjähdysalttiit alueet on jaettu kolmeen päävyöhykkeeseen: vyöhyke 0, vyöhyke 1 ja vyöhyke 2. Nämä vyöhykkeet perustuvat siihen, kuinka usein ja kuinka kauan räjähdysalttiita olosuhteita voidaan odottaa esiintyvän.
Vyöhyke 0
Alue, jossa räjähdysherkkä ilmaseos, joka koostuu ilmasta ja palavista aineista kaasun, höyryn tai sumun muodossa, esiintyy jatkuvasti, pitkiä aikoja tai usein.
Esimerkki: Tankin tai säiliön sisäpuoli, jossa varastoidaan palavia nesteitä ja jossa höyryjä esiintyy jatkuvasti.
Vyöhyke 1
Alue, jossa räjähdysherkkä ilmaseos voi muodostua normaalin käytön aikana.
Esimerkki: Säiliöiden, venttiilien tai muiden alueiden välitön ympäristö, joissa käsitellään palavia nesteitä ja joissa höyryjä vapautuu tavallisesti normaalin käytön aikana.
Vyöhyke 2
Alue, jossa räjähdysvaarallinen ilmaseos ei todennäköisesti muodostu normaalin käytön aikana, ja jos muodostuu, se on vain lyhytaikainen.
Esimerkki: Putkistojen tai muiden laitteistojen ympärillä olevat alueet, joissa palavia kaasuja tai höyryjä voi vapautua vain poikkeustapauksissa, kuten tahattoman vuodon yhteydessä.

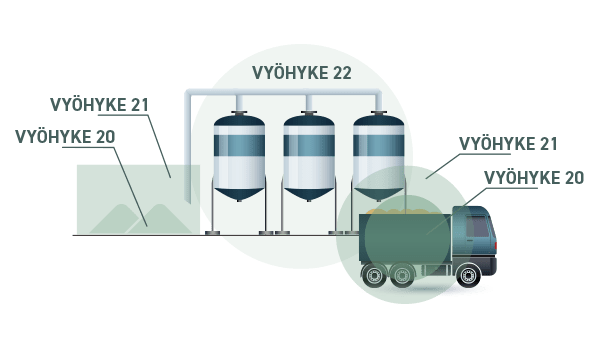

Pölyisten ilmaseoksien vyöhykkeet
Alueilla, joilla pöly voi aiheuttaa räjähdysvaarallisen ilmaseoksen, sovelletaan vastaavaa vyöhykejakoa: vyöhyke 20, vyöhyke 21 ja vyöhyke 22. Nämä vyöhykkeet määritellään räjähdysvaarallisen pölypilven esiintymistiheyden ja keston perusteella.
Vyöhyke 20
Alue, jossa räjähdysherkkä pölyilmaseos esiintyy jatkuvasti, pitkiä aikoja tai usein.
Esimerkki: Siiloissa, pölynkerääjissä tai muissa suljetuissa tiloissa, joissa palavaa pölyä on jatkuvasti riittävästi räjähdysherkän ilmakehän muodostumiseen.
Vyöhyke 21
Alue, jossa räjähdysherkkä pölyinen ilmaseos voi todennäköisesti muodostua normaalin käytön aikana.
Esimerkki: Koneiden välitön ympäristö, joissa jauhetaan, kuljetetaan tai käsitellään palavaa materiaalia, josta pölyä voi helposti vapautua.
Vyöhyke 22
Alue, jossa räjähdysherkkää pölyilmaseosta ei normaalisti esiinny, ja jos esiintyykin, se on lyhytaikaista.
Esimerkki: Alueet, joilla pölyä kertyy vain epäsäännöllisesti, esimerkiksi ilmanvaihtojärjestelmien läheisyydessä tai alueilla, joilla pöly voi laskeutua ja leijua vain tilapäisesti.
ATEX-merkintä: Mitä se tarkoittaa?
ATEX-merkintä on ratkaiseva tekijä sen varmistamisessa, että potentiaalisesti räjähdysalttiissa ympäristöissä käytettävät tuotteet ovat turvallisia ja täyttävät EU:n ATEX-direktiivin tiukat vaatimukset. Tässä käymme läpi, miten ATEX-merkintä tuotteessa luetaan, jotta voidaan varmistaa, että se sopii juuri sinun käyttötarkoitukseesi.
Käymme nyt läpi esimerkin ATEX-merkinnästä ja selitämme, mitä kukin osa tarkoittaa:
II 2 G Ex d IIB T4 Gb
Näin tulkitset ATEX-merkintöjä:
I: Kaivoksiin.
II: Muille räjähdysherkille ympäristöille kuin kaivoksille.
Esimerkissämme "II" tarkoittaa, että tuote on tarkoitettu käytettäväksi kaivosten ulkopuolisissa teollisuusympäristöissä.
Luokka (2):
1: Erittäin korkea suojausluokka (sopii vyöhykkeille 0 tai 20).
2: Korkea suojausaste (sopii vyöhykkeille 1 tai 21).
3: Normaali suojausaste (sopii vyöhykkeille 2 tai 22).
Tässä "2" tarkoittaa, että tuotteella on korkea suojausluokka ja se soveltuu käytettäväksi vyöhykkeillä 1 tai 21.
Räjähdysluokka (G):
G: Kaasuräjähdysvaarallisille alueille.
D: Pölyräjähdysvaarallisille ympäristöille.
"G" tarkoittaa, että tuote on tarkoitettu kaasupitoisiin ympäristöihin.
Suojausmenetelmä (Ex d):
d: Räjähdyssuojattu kotelo.
e: Korotettu suojaus.
i: Luonnostaan turvallinen (intrinsically safe).
"Ex d" tarkoittaa, että tuotteessa käytetään räjähdyssuojattua koteloa suojausmenetelmänä.
IIA: Vähemmän vaaralliset kaasut, kuten propaani.
IIB: Keskivaaralliset kaasut, kuten eteeni.
IIC: Erittäin vaaralliset kaasut, kuten vety.
"IIB" tarkoittaa, että tuotetta voidaan käyttää keskivaarallisten kaasujen kanssa.
Lämpötilaluokka (T4):
T1: Maksimipintalämpötila ≤ 450 °C.
T2: Maksimipintalämpötila ≤ 300 °C.
T3: Maksimipintalämpötila ≤ 200 °C.
T4: Maksimipintalämpötila ≤ 135 °C.
T5: Maksimipintalämpötila ≤ 100 °C.
T6: Maksimipintalämpötila ≤ 85 °C.
"T4" tarkoittaa, että tuotteen maksimipintalämpötila on 135 °C normaalikäytössä.
Laitteiden suojausluokka EPL (Equipment Protection Level) (Gb):
Ga: Erittäin korkea taso, sopii vyöhykkeelle 0.
Gb: Korkea taso, sopii vyöhykkeelle 1.
Gc: Normaali taso, sopii vyöhykkeelle 2.
"Gb" tarkoittaa, että tuote on tarkoitettu vyöhykkeelle 1, jossa turvallisuustaso on korkea.
Globaalit standardit
Räjähdyssuojausstandardit ovat tärkeitä turvallisuuden varmistamiseksi ympäristöissä, joissa on räjähdysvaara palavien kaasujen, höyryjen tai pölyn vuoksi. Vaikka näillä standardeilla on sama tavoite, ne voivat vaihdella alueittain johtuen erilaisista historiallisista kehityskuluista, paikallisista turvallisuusvaatimuksista ja teollisuuden erityistarpeista. Tässä on joitakin tärkeimpiä globaaleja standardeja:
ATEX (Eurooppa): Koskee EU:ssa räjähdysvaarallisissa ympäristöissä käytettäviä laitteita ja työpaikkoja, perustuu tuote- ja työpaikkadirektiiveihin.
IECEx (kansainvälinen): IEC:n globaali sertifiointijärjestelmä, joka yhdenmukaistaa räjähdyssuojauksen ja helpottaa kansainvälistä kauppaa monissa maissa.
NEC 500/505 (Pohjois-Amerikka): Käytetään Yhdysvalloissa ja Kanadassa vaarallisten alueiden sähkölaitteiden luokitteluun ja asennukseen, sekä perinteisillä että vyöhykepohjaisilla järjestelmillä.
GOST-R/TR CU (Venäjä ja EAEU): Kansalliset standardit, jotka ovat samanlaisia kuin IECEx, mutta niissä on tiettyjä alueellisia mukautuksia.
Inmetro (Brasilia): Vaaditaan kaikille sähkölaitteille vaarallisilla alueilla Brasiliassa, perustuu kansainvälisiin standardeihin ja paikallisiin vaatimuksiin.
CCC Ex (Kiina): Pakollinen sertifiointi tuotteille, joita käytetään räjähdysvaarallisissa ympäristöissä, mukautettu Kiinan säännöksiin.
ANZEx (Australia ja Uusi-Seelanti): Perustuu IECEx-standardiin ja paikallisiin erityisvaatimuksiin.

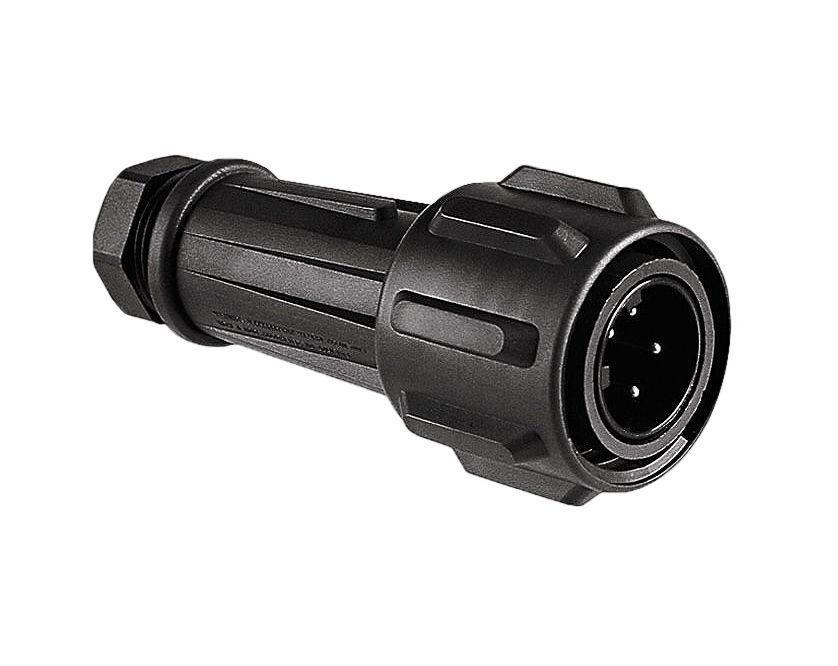

Valikoimamme ATEX-luokiteltuja komponentteja
Osana sitoutumistamme turvallisuuteen ja laatuun tarjoamme ATEX-luokiteltuja komponentteja, jotka on kehitetty erityisesti käytettäväksi räjähdysvaarallisissa ympäristöissä. Tuotteet on testattu huolellisesti ja sertifioitu ATEX-direktiivin tiukkojen vaatimusten mukaisesti, mikä takaa niiden turvallisen käytön ympäristöissä, joissa on suuri räjähdysvaara. Jos haluat lisätietoja ATEX-tuotteistamme tai apua oikeiden komponenttien valinnassa, ota meihin yhteyttä.
