e-spool – vaihtoehto teollisuusnosturin kaapelikelalle
Julkaistu:2026-08-10 | Julkaisija: Jaakko SuojanenMuokattu:2026-08-10
Nostolaitteet tarvitsevat toisinaan oman virran- ja ohjauksensyötön. Nostolaitteen pystysuuntaisen liikkeen mahdollistamiseksi kaapelit on joko kelattava kaapelikelalle tai varastoitava turvallisesti energiansiirtoketjun avulla erilliseen keräyskoriin.
Kaikissa käyttökohteissa tai nostolaitteissa ei kuitenkaan ole riittävästi tilaa energiansiirtoketjun keräyskorille. Tällöin ensimmäisenä mieleen saattaa tulla perinteinen moottorikäyttöinen kaapelikela, mutta se ei ole ainoa vaihtoehto.
Ennen vaihtoehtoisen energiansiirtoketjuratkaisun esittelyä tarkastellaan hieman tarkemmin moottorikäyttöisen kaapelikelan ominaisuuksia.
Tuki
Moottorikäyttöinen kaapelikela
Moottorikäyttöinen kaapelinohjausjärjestelmä edellyttää kunnossapidolta säännöllisiä huoltotoimenpiteitä, jotka aiheuttavat myös nosturin käyttökatkoja.
Huoltoa vaativia osia ovat ensinnäkin järjestelmän liukurengas ja toiseksi joko sisäänrakennettu moottori tai jousimekanismi. Molemmat ratkaisut pitävät kaapelin jatkuvasti kireällä sisään- ja uloskelauksen aikana. Kaapeliin kohdistuva vetorasitus kuormittaa käytettäviä kaapeleita ja voi lyhentää niiden käyttöikää.

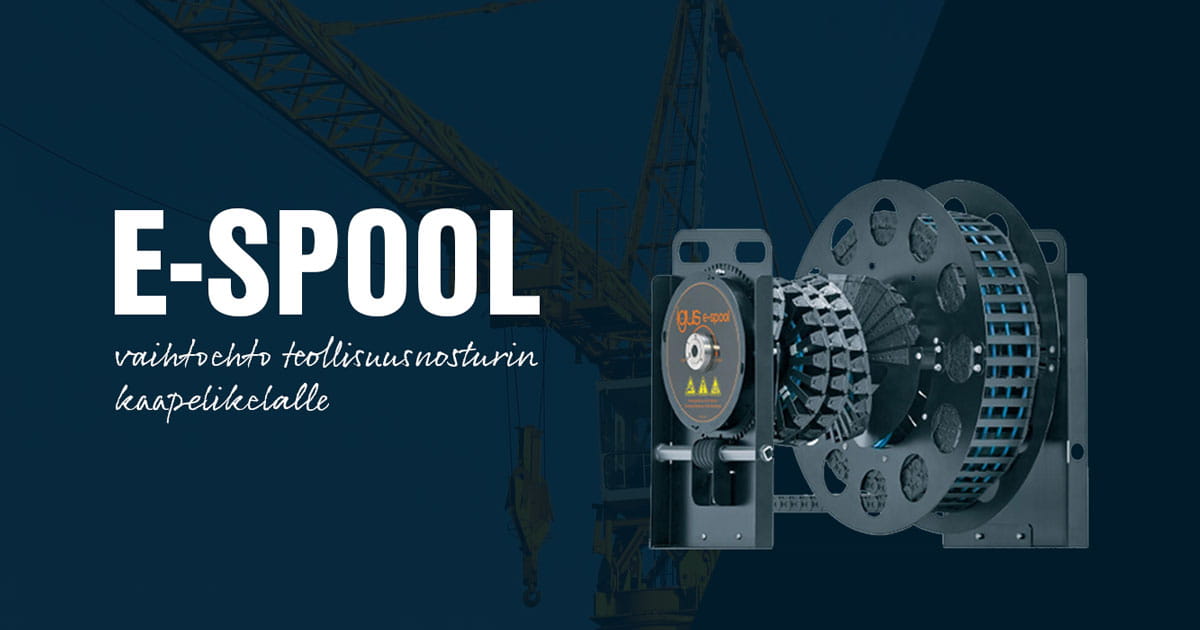

e-spool
Ensisilmäyksellä energiansiirtoketjulla varustettu e-spool saattaa vaikuttaa samankaltaiselta kuin moottorikäyttöinen kaapelikela. Ratkaisut eroavat toisistaan kuitenkin merkittävästi erityisesti kaapeleihin kohdistuvan kuormituksen ja huoltotarpeen osalta.
e-spoolissa vetorasitus kohdistuu energiansiirtoketjuun. Ketjun sisällä kulkeviin kaapeleihin ei näin kohdistu vetokuormitusta, mikä pidentää niiden käyttöikää.
Lisäksi e-spool-järjestelmässä ei käytetä lainkaan liukurenkaita. Näin järjestelmästä poistuu yksi säännöllistä kunnossapitoa vaativa komponentti. Kaapeleiden lisäksi e-spoolissa voidaan ohjata turvallisesti myös muita väliaineita, kuten paineilma- ja nesteletkuja.
Järjestelmä soveltuu kaapeleille ja letkuille, joiden halkaisija on enintään 17 millimetriä. Koska e-spoolissa ei käytetä liukukoskettimia, kaapelit ja letkut voidaan viedä järjestelmän läpi yhtenäisinä ilman liitoksia tai katkoksia. Tämän ansiosta niitä voidaan tarvittaessa muokata tai vaihtaa helposti.
Joidenkin moottorikäyttöisten kaapelikelojen tavoin e-spoolissa käytetään palautusjousta, joka pitää energiansiirtoketjun jatkuvasti sopivalla kireydellä. Jousi vaatii säännöllistä huoltoa, ja sen käyttöikä on rajallinen. Lisäksi palautusjousi rajoittaa energiansiirtoketjun suurimman ulottuman 14 metriin.
Kun tarvitaan jouseton ratkaisu tai pidempi liikepituus, sopiva vaihtoehto voi olla e-spool power.
Käyttökohde-esimerkkejä
e-spool on moderni kaapelinohjausratkaisu, jota voidaan hyödyntää monenlaisissa kohteissa. Käyttöesimerkkejä:
Näyttämötekniikka
Automaatio
Erilaiset pystysuuntaiset liikkeetKatso tuotteet
e-spool power
Moottorikäyttöinen e-spool power vastaa rakenteeltaan tavallista e-spoolia. Erona on se, että palautusjousi on korvattu sähkömoottorilla.
Moottori edellyttää luonnollisesti sähkömoottorin häiriöttömän toiminnan vaatimia huoltotoimenpiteitä ja huoltovälejä. Moottorikäyttöinen versio mahdollistaa kuitenkin jopa 25 metrin liikepituudet.
Kaapelit

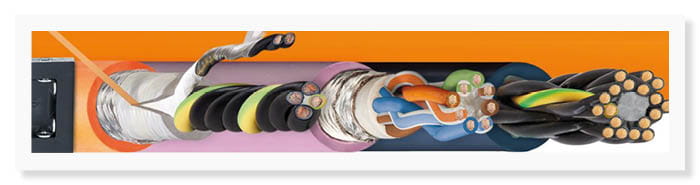

Kuten kaikissa energiansiirtoketjusovelluksissa, myös e-spoolissa tulee käyttää kaapeleita, jotka on suunniteltu erityisesti energiansiirtoketjukäyttöön. Tällaisia ovat esimerkiksi igus® chainflex® -kaapelit.
e-spool-sovelluksiin suositellaan TPE-ulkovaipalla varustettuja kaapeleita. Suojatuissa kaapeleissa voidaan käyttää myös kiertoliikkeeseen hyväksyttyjä CFROBOT-kaapeleita.
Asennus
e-spoolin kokoamista, kaapeleiden asentamista ja palautusjousen kiristämistä varten igus® on koonnut hyödyllisiä ohjeita verkkosivuillaan julkaistulle videolle.
