Ilmainen energiansiirtoketjujen CAD-kirjasto
Julkaistu:2026-08-03 | Julkaisija: Jaakko SuojanenMuokattu:2026-08-04
Luo energiansiirtoketjujen CAD-malleja ja lataa ne suoraan suunnitteluohjelmaasi.
Tuki

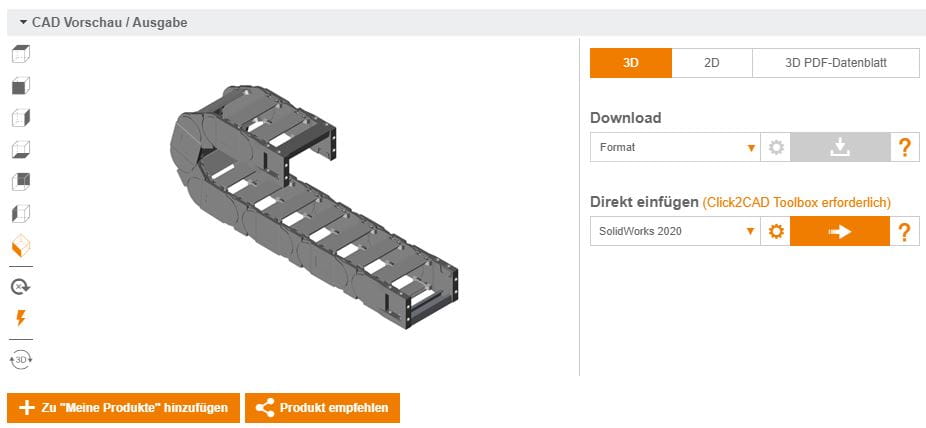

Kattava CAD-kirjasto käytössäsi ilman rekisteröitymistä
igus tarjoaa CAD-kirjaston, joka säästää suunnitteluinsinööreiltä paljon työtä. Voit luoda CAD-malleja kaikille igus-energiansiirtoketjuille, ladata ne eri tiedostomuodoissa ja jopa siirtää ne suoraan CAD-ohjelmaasi – ja kaikki tämä on vapaasti käytettävissä.Edut yhdellä silmäyksellä:
- Rekisteröitymistä ei tarvita
- Mallit tukemattomille ja liukuville asennustavoille
- Konfiguraattori tiettyjä pyöreitä liikkeitä varten
- Konfiguraattori erilaisille igus-ohjauskourujärjestelmille
- Jaa nykyinen kokoonpano yksilöllisen linkin (URL) kautta
- Lataa monissa 3D- ja 2D-muodoissa (STEP, IGES, DWG jne.)
- Click2CAD-työkalupakki – siirrä luodut mallit CAD-ohjelmaasi
- Lataa 3D-PDF-tuoteselosteena
- Latausalue, jossa on zip-toiminto
- Yhteys e-chain expert -suunnittelutyökaluun

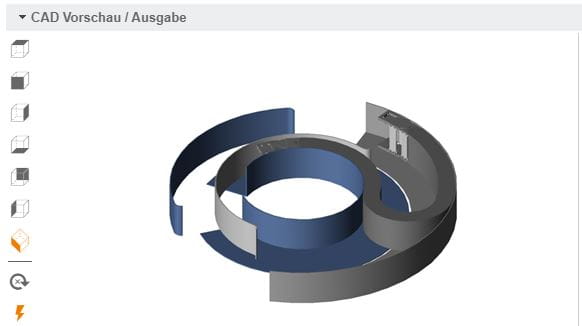

Konfiguraattori tiettyjä pyöriviä liikkeitä varten
Konfiguraattorilla voit suunnitella yksilöllisesti pyörivien liikkeiden energiansyötöt. Tuoteluettelon tuotteiden avulla voit luoda sovellukseesi sovitetun ratkaisun. Energiansiirtoketjulle määritetään käänteinen taivutussäde (RBR). Tilauksen yhteydessä tämä RBR otetaan huomioon ketjulenkkien suunnittelussa. Tämä aiheuttaa lisäkustannuksia, mutta mahdollistaa optimaalisen ratkaisun asennustilaasi. Samalla voit konfiguroida karkean mallin monimutkaisesta ohjauskanavasta ja sen ohjauslevyistä.
Jaa nykyinen kokoonpano
Oletko luonut e-ketjujärjestelmän ja haluaisitko näyttää sen kollegalle? Tai igus-yhteyshenkilöllesi kysymyksen selvittämiseksi? Käytä silloin ”Suosittele tuotetta”-painikketta. Se luo URL-osoitteen, joka kopioidaan leikepöydällesi. Voit sitten lähettää linkin sähköpostilla, josta vastaanottaja voi klikata linkkiä nähdäkseen CAD-mallisi.

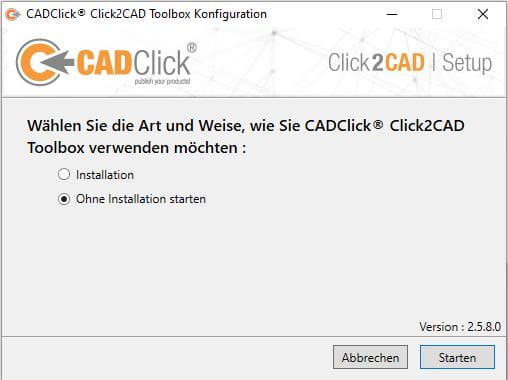

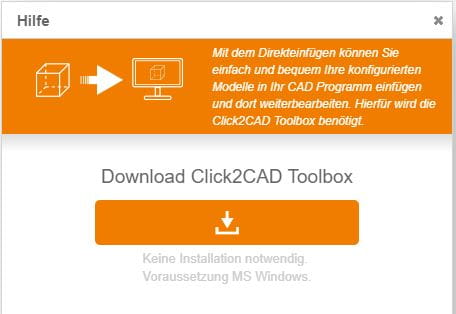

Click2CAD-työkalupakki
Kun energiansiirtoketjun CAD-malli on valmis voit integroida koko kokonaisuuden koneesi suunnitteluun. Click2CAD-työkalupakki tekee tästä erittäin helppoa: lataa ensin ohjelmatiedosto ja suorita se (ei asennusta). Palaa sitten selaimeesi ja siirry igus-CAD-kirjastoon. Valitse siellä CAD-ohjelmasi ja lisää malli napin painalluksella. Valmis!

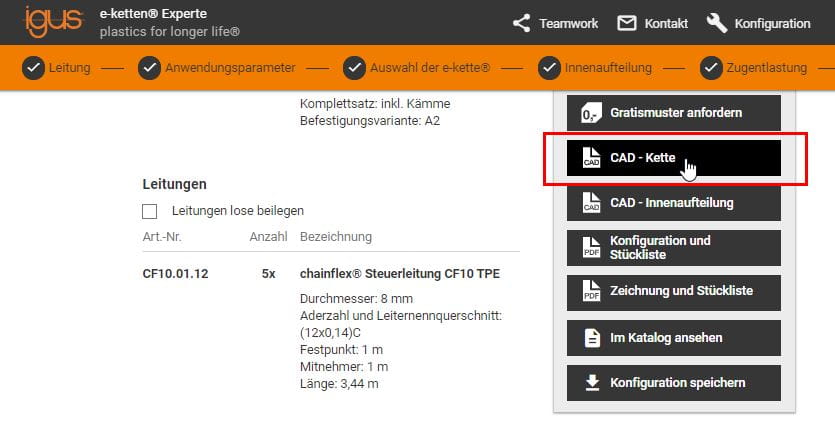

Yhteys e-chain-suunnittelutyökaluun
CAD-kirjastosta löydät CAD-tiedot käyttöösi. Useissa paikoissa on tarjolla apua konfiguraattoreiden ja automaattisten pituuslaskurien muodossa. Ketjun valinta on kuitenkin sinun tehtäväsi. Jos haluat, että asiantuntijat suunnittelevat e-ketjut puolestasi, ota rohkeasti yhteyttä henkilöön sivun alalaidassa!
Asiantuntija valitsee sinulle sopivan energiansiirtoketjun sovelluksesi ja täyttötietojesi perusteella. Kun konfigurointi on valmis, voit avata ketjun suoraan CAD-kirjastossa.
