Mitä on otettava huomioon paineensäätimen valinnassa
Julkaistu: 2025-06-12

Näin valitset sopivan paineensäätimen teollisuuskäyttöön

Paineensäädin on kriittinen komponentti kaasujen ja nesteiden hallinnassa eri teollisuudenaloilla. Sen tehtävänä on varmistaa, että prosessi toimii turvallisesti, tehokkaasti ja halutulla tarkkuudella. Oikein valittu paineensäädin parantaa järjestelmän suorituskykyä, suojaa komponentteja ylipaineelta ja tuo säästöä pitkällä aikavälillä. Valinnassa on kuitenkin otettava huomioon monia tekijöitä, jotka liittyvät sovellukseen, ympäristöön ja itse säätimen teknisiin ominaisuuksiin.

Tuki
{3F3DAA1A-185A-4923-9356-977BC5117004}
icon

Käsinuppi

Suuri käsinuppi tarjoaa helpon ja matalan vääntömomentin paineensäädön. Jakoavain tai ruuvimeisseli
säätövaihtoehdot löytyvät osasta malleista.

icon

Kuormitus vaihtoehdot

Kuormitus viittaa menetelmään, jota käytetään ulostulopaineen tasapainottamiseen.

Jousikuormitusta käytetään suoratoimisilla säätimillä, joissa säätö käsinupilla.

Kupolikuormitusta käytetään useimmiten suuren virtauksen, nopean vasteen tyyppisiin sovellutuksiin.

Ilmatoimilaite tarjoaa ulostulopaineet jopa 15 000 psig/1035 bar ,100 psig/6,9 bar signaalilla.

Elektroninen TESCOM-ohjain on myös yksi varteenotettava säätövaihtoehto.

PANEELIASENNUS

Joissakin malleissa vakiona. Lisävaihtoehtona kaikissa malleissa.

icon

Lisähuomioita

Mittariportit, 1/8" tai 1/4" NPTF

Lämpötila-alue

Korroosionkestävyys

Hitsatut liitokset

Joustavat osat Buna-N, PCTFE, Teflon®, Viton-A®, Vespel® ja EPR

icon

PÄÄVENTTIILIT – Balansoidut ja ei balansoidut

Balansoituja säätimiä käytetään vähentämään laskevan tulopaineen vaikutusta ja tietyissä malleissa se lisää virtauskapasiteettia.

Balansoimaton venttiili tarjoaa vakaamman ulostulopaineen vaihtelutilanteissa ja mahdollistaa tarkan säätövasteen.

icon

PORTIT

Koot: 1/8" - 1"

Tyypit: NPTF (kaikki mallit), SAE, Aminco, MS33649, Slimline, BSP, hitsatut liittimet (kuten DN25 ja muut laipalliset liitokset).

icon

Rungon materiaalit

Messinkiä, alumiinia tai ruostumatonta terästä (tyyppi 300, 316) ja muut.

ULOSTULOPAINEEN ALUEET SAATAVILLA

Alkaen 50 mm Hg absoluuttisesta paineesta 15 psig /1 bar, jopa 300-20 000 psig / 21-1379 baariin saakka.

icon

TUNNISTUS – Kalvo tai mäntä

Kalvot tarjoavat herkän ja tarkan säädön ulostulopainealueilla, aina 500 psig / 35 bar saakka.

Mäntätoiminen tunnistus tarjoaa korkean kestävyyden korkeille lähtöpaineille, jopa 20 000 psig / 1379 bar saakka.

SISÄÄNTULOPAINEALUEET

Alipaineesta, aina 20 000 psig / 1379 bar saakka.

icon

Ulospuhallus

Ulospuhallustoiminto mahdollistaa ulostulopaineen vapauttamisen kun nuppia käännetään "vähennyssuuntaan". Talteen ottava ulospuhallus sisältää ylimääräisen portin putkistosta poistuneiden nesteiden poistamiseksi säätimen ilmausventtiilistä. Varmista ulospuhallusreitille riittävä ilmanvaihto tai putkitus, mikäli säädin sijoitetaan suljettuun tilaan.

Ilmanpoistotoiminto saatavana hydrauliikkaan tai muihin sovelluksiin, joissa ulospuhallus ei ole toivottavaa.

VIRTAUSKAPASITEETTI – Cv

Cv on säätimen virtauskapasiteetin mitta. Virtauskerroin viittaa yhden GPM:n (Gallon per minute) virtaukseen vettä, yhden psi:n paineen alennuksella pääventtiilillä. Kaasumaisen aineen kerroin määritellään sisääntulo- ja ulostulopaineen suhteesta sekä lämpötilasta.

Tärkeimmät huomioon otettavat seikat paineensäätimen valinnassa

Paineensäätimen valinta ei ole pelkkä komponenttikysymys, vaan osa järjestelmän kokonaissuunnittelua. Oikea valinta syntyy ymmärtämällä prosessin vaatimukset, käytettävän median ominaisuudet ja säätimen tekniset mahdollisuudet.

Ota huomioon painealueet, Cv-arvo, säätötyyppi ja turvallisuusvaatimukset ja varmista, että lopputulos tukee toimintavarmuutta ja kustannustehokkuutta!

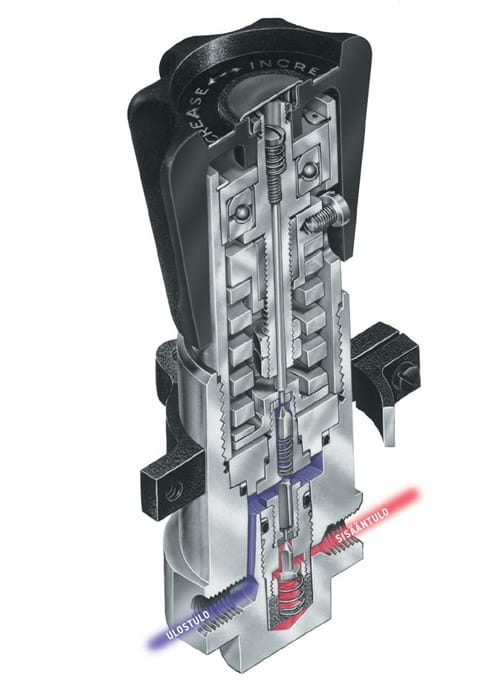

Kuvaa navigoimalla näet tärkeimpiä seikkoja, jotka liittyvät paineensäätimen valintaan.


Räätälöidyt tuotteet

Vakiotuotteemme ovat vain lähtökohta. Voimme muokata tai luoda säätimen juuri sinun tarpeeseesi, joka ratkaisee vaikeimmankin sovellusongelman.

check-merkki sininen Ota yhteyttä myyjäämme, niin saat yksityiskohtaista lisätietoa ja asiantuntevaa apua valintaan.

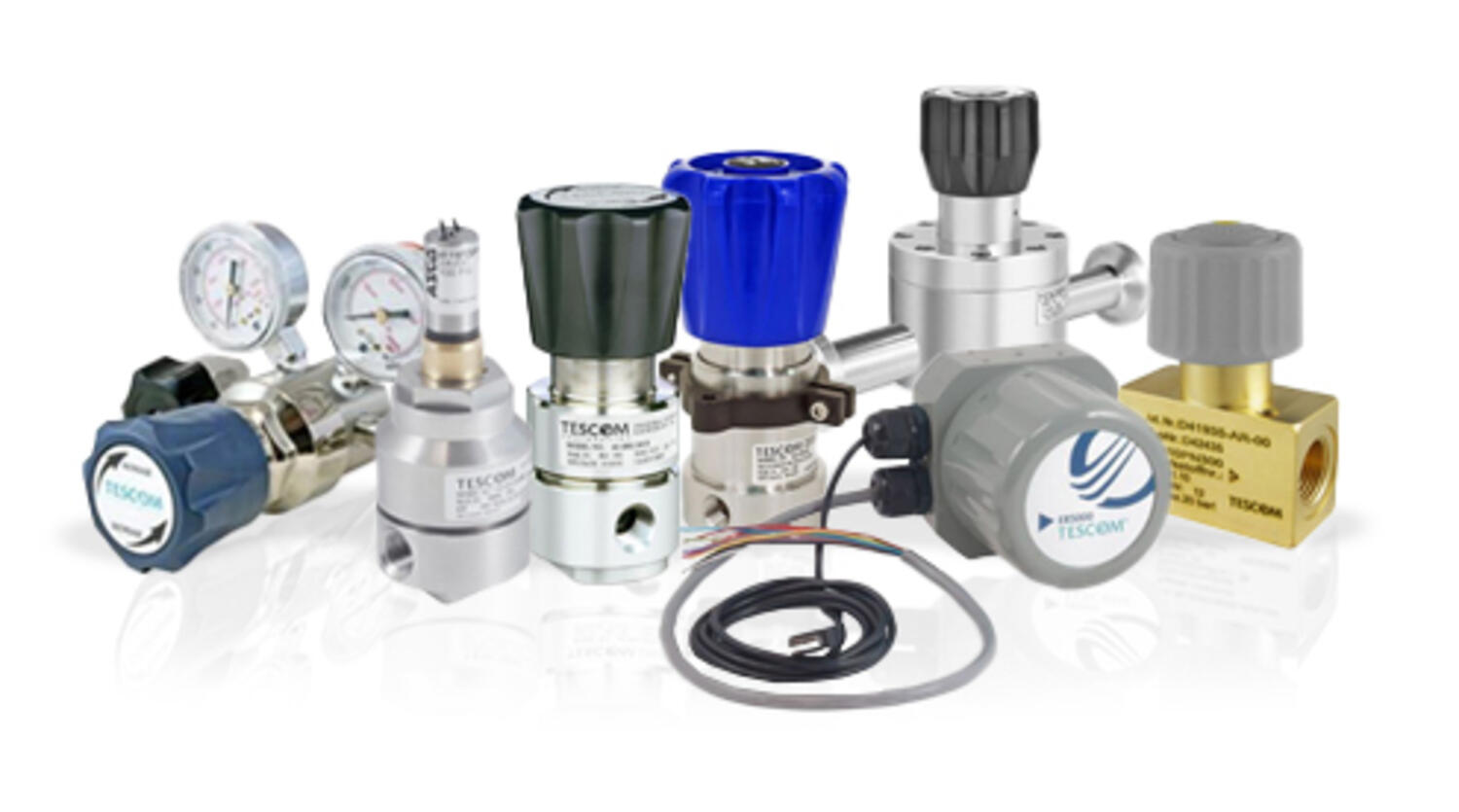

KATSO TESCOM VALIKOIMAN TUOTTEET
