Valitse oikea valaistus kamerasovelluksiin
Saavuttaaksesi parhaan mahdollisen tuloksen konenäköjärjestelmillä, oikeanlainen valaistus on välttämätöntä. Tarjoamme laajan valikoiman LED-valaistusratkaisuja markkinoiden johtavilta valmistajilta. Tämän oppaan avulla löydät helposti juuri tarpeisiisi sopivan valaistustyypin ja -värin. Jos kaipaat lisäapua, asiantuntijamme ovat aina valmiina auttamaan sinua.
Tuki
Valikoimamme

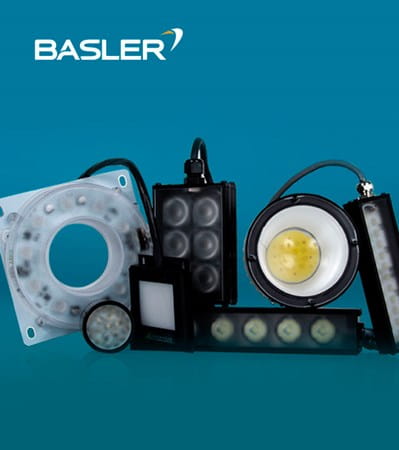

Valikoimastamme löydät Konenäköön suunnitellut LED-valot, jotka erottuvat suorituskykynsä ja luotettavuutensa ansiosta. Älykkäiden ominaisuuksiensa, pitkän käyttöikänsä sekä säädettävän kirkkauden ja värilämpötilan ansiosta LED-valot mahdollistavat korkealaatuisten kuvien ja datan luomisen.
Miksi LED-valot ovat paras vaihtoehto
LED-valot ovat suosittu ja tehokas ratkaisu kameroiden ja konenäköjärjestelmien valaistukseen niiden vähäisen energiankulutuksen ja pitkän käyttöiän ansiosta. LED-valot tarjoavat joustavuutta, sillä ne tarjoavat useita eri värivaihtoehtoja sekä aallonpituuksia. Strobo-valo toimii kuten perinteinen salamavalo, tarjoten voimakasta valaistusta lyhyeksi ajaksi juuri kuvanoton hetkellä.
LED-valoja voi käyttää jatkuvasti päällä antamalla niille tasaisen signaalin tai lähettämällä lyhyen pulssin, jolloin ne toimivat salamavalona. Teollisten LED-valaisimien avulla voidaan luoda kestävä ja luotettava konenäkökokoonpano, mikä on ratkaisevaa korkealaatuisen kuvan tuottamiseksi. Hyvän valaistuksen avulla voidaan korostaa ääriviivoja selkeämmin ja tuoda esiin tai häivyttää yksityiskohtia. Parhaiden mahdollisten tulosten saavuttamiseksi on tärkeää valita oikean mallinen ja värinen LED-valaistus. Lisäksi on mahdollista suunnitella räätälöityjä LED-valoja tiettyihin sovelluksiin.
Konenäkö valaistuksen perusteet
Valaistus on usein tärkein osa konenäköjärjestelmää. Järjestelmä tarvitsee jatkuvan ja tasaisen kontrastitason tuottaakseen luotettavia tuloksia kerta toisensa jälkeen, sillä se ei kykene arvioimaan kohteita yhtä joustavasti kuin ihmissilmä.
Hyvänä nyrkkisääntönä on, että tietokonejärjestelmä tarvitsee vähintään 20 % kontrastieron toimiakseen luotettavasti. Parhaimmatkin ohjelmistot tarvitsevat korkealaatuisia kuvia toimiakseen tehokkaasti, sillä laadukkaat kuvat nopeuttavat analyysia ja parantavat tulosten tarkkuutta, jolloin ohjelmiston ei tarvitse kompensoida huonolaatuista kuvadataa.
Yleisimmät valaisintyypit
Valaistuksen valinnan tavoitteena on luoda mahdollisimman tasainen valaistus, joka on räätälöity sovelluksen mittaus- tai tarkastustarpeisiin.
Vaikka jokaisella valaisintyypillä on oma erityinen tehtävänsä, niitä voidaan hyödyntää myös muissa ratkaisuissa kuin mihin ne alunperin on suunniteltu. Esimerkiksi suoraa valoa varten suunniteltu kohdevalo voidaan sijoittaa kulmaan, jolloin saadaan aikaan epäsuora valaistus, joka tunnetaan myös nimellä "Dark Field" -valaistus.
Monissa sovelluksissa useiden erilaisten valaisintyyppien yhdistelmä voi olla optimaalisin ratkaisu.

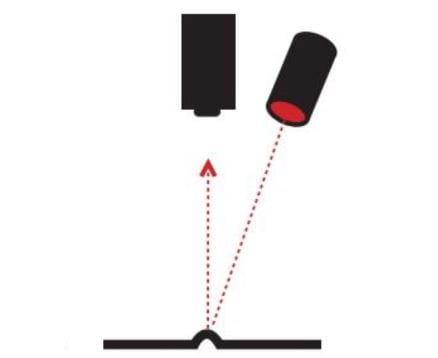

Suora valo
Valo suunnataan suoraan kohteeseen, mikä yleensä luo selkeitä varjoja tai poistaa ne kokonaan, esimerkiksi rengasvaloa käytettäessä. Tämä valaistustekniikka tarjoaa korkean kontrastin, mutta saattaa aiheuttaa ei-toivottuja heijastuksia, erityisesti heijastavilla tai kiiltävillä pinnoilla.

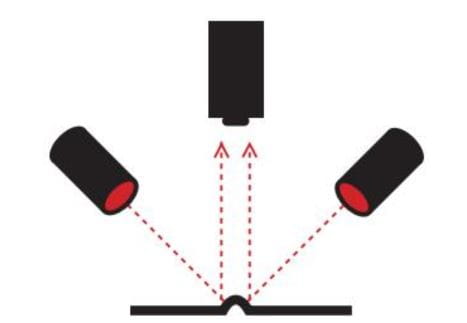

Epäsuora valo - "Dark field"
Valo suunnataan pinnalle matalasta kulmasta, jolloin se ei yleensä näy suoraan kameran kuvassa. Kuitenkin kaikki pinnan epätasaisuudet, kuten naarmut tai lika, muuttavat valon heijastuskulmaa, mikä tekee niistä selvästi näkyviä kuvassa.
Taustavalo
Yhtenäinen valolähde asetetaan tarkasteltavan kohteen taakse, jolloin kohde erottuu selkeänä siluettina kirkasta taustaa vasten. Tämä tekniikka on erityisen hyödyllinen mittauksissa ja kohteen asennon tarkassa määrittämisessä.

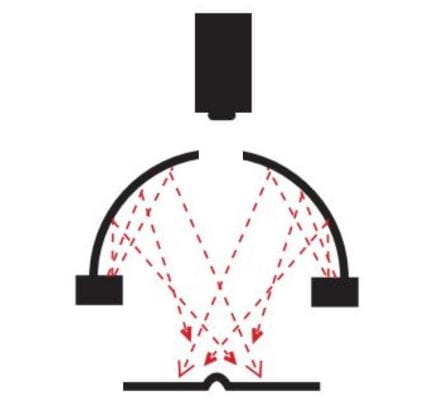

Diffusoitu valo
Diffusoitu valaistus tuottaa epäsuoraa ja pehmeää valoa ilman varjoja ja heijastuksia. Tämä valaistus muistuttaa ulkoilman valoa kevyesti pilvisenä päivänä ja on erityisen hyödyllinen erittäin heijastavien materiaalien tarkastuksessa.

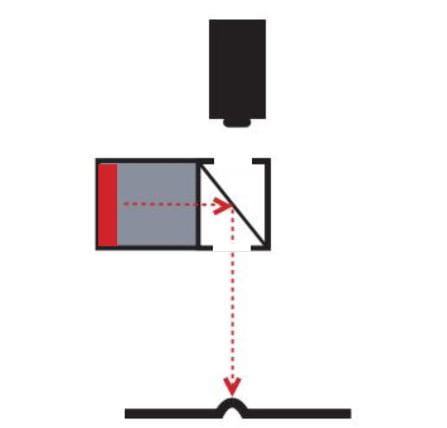

Aksiaalivalot
Tässä tekniikassa käytetään kohtisuoraa valonsädettä, joka suunnataan aksiaalisesti kohteeseen puoliläpäisevän peilin kautta. Tämä on hyödyllinen menetelmä, kun tilaa on rajallisesti tai kun tarkastellaan heijastavia materiaaleja.
Valon eri värien käyttäminen
Oikean valaistusvärin, tai tarkemmin sanottuna aallonpituuden, valitseminen on olennaista parhaan kuvanlaadun ja haluttujen tulosten saavuttamiseksi konenäköjärjestelmässä. Eri valaistusvärit voivat merkittävästi vaikuttaa, mitä kuvassa halutaan korostaa tai nähdä.

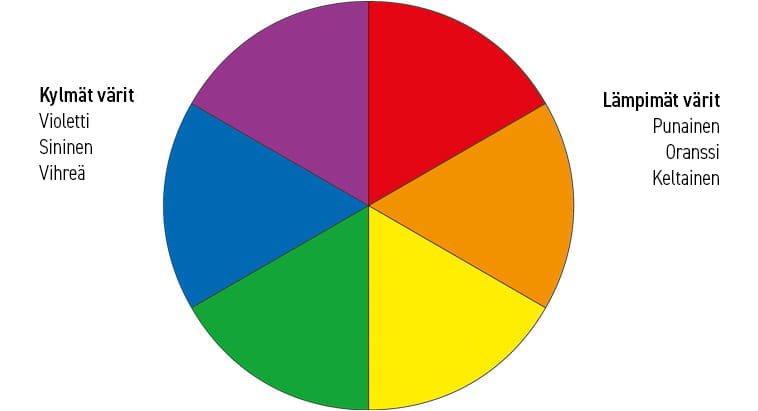

Nyrkkisääntö väreihin
Korkein mahdollinen kontrasti saavutetaan käyttämällä vastakkaisia värejä väripyörässä.
Esimerkki
Viileä valaistusväri tummentaa lämpimpiä värejä ja korostaa muita viileitä värejä.
RGB Valaistus
RGB-valaistusjärjestelmä, joka käyttää punaista, vihreää ja sinistä väriä, tarjoaa monia etuja verrattuna perinteisiin yhden värin tai valkoisen valon valaistusratkaisuihin. Advanced Illuminationin monikanavaisilla virtalähteillä varustettu RGB-järjestelmä voi tuottaa koko värispektrin säätämällä jokaisen kanavan intensiteettiä erikseen. Tämä joustavuus mahdollistaa valaistuksen räätälöinnin kohteen värivaihteluiden mukaan. Lisäksi kun kaikki kolme kanavaa on asetettu maksimi-intensiteetille, se tuottaa valkoista valoa, joka on lähes kaksinkertaisesti kirkkaampaa kuin tavallinen valkoinen LED-valaistus.
Infrapuna valaistus
Infrapuna on hyödyllinen, mutta usein unohdettu vaihtoehto valaistusratkaisuissa. Koska infrapuna (IR) on näkymätön ihmissilmälle, se sopii erinomaisesti sovelluksiin, joissa voimakas valo saattaa häiritä työntekijää. Infrapunavalo voi myös neutralisoida esineiden värivaihtelut ja sillä on suurempi läpäisykyky kuin näkyvällä valolla, mikä tekee siitä hyvän valinnan muovin kaltaisten materiaalien tarkasteluun.
Monokromaattinen valonlähde
Kun käytetään valonlähdettä, joka toistaa vain yhtä aallonpituutta, on suositeltavaa käyttää väriä vastaavaa suodinta. Tämä estää muiden valonlähteiden, kuten kattovalojen tai auringonvalon pääsyn ja tekee sovelluksesta tarkemman ja luotettavamman.
Vähennä Kohinaa ja Tehosta Konenäköjärjestelmää Suotimilla
Konenäköjärjestelmän tehokkuus riippuu siitä, kuinka hyvin pystyt hallitsemaan mitä kamera näkee. Poistamalla ei-toivottua tietoa tai kohinaa voit lyhentää käsittelyaikaa ja vähentää virheiden riskiä. Yksi tehokas tapa estää ei-toivotun valon pääsy kameraan on käyttää suotimia/filttereitä. Nykyään on saatavilla monia suodintyyppejä, kuten polarisaatiosuotimet ja kaistanpäästösuotimet, jotka auttavat parantamaan kuvantamisen tarkkuutta ja luotettavuutta.
Strobovalo
Strobovalon käyttö tarjoaa kaksi merkittävää etua:
Aktivoimalla valon vain silloin, kun kamera tarvitsee valoa, voidaan vähentää virrankulutusta ja pidentää LED:n käyttöikää merkittävästi.
Strobovalaistus parantaa huomattavasti valon intensiteettiä ja kirkkautta. LED-valojen suurin haaste on lämpö, mutta Advanced Illuminationin kehittämä ohjausjärjestelmä seuraa lämpötilaa ja mukautuu ympäristöön, mahdollistaen kirkkauden kasvattamisen jopa 500 % yli maksimikapasiteetin.
