Julkaistu: 2023-08-01
Yleistä kallistus- ja kiihtyvyysantureista
QG-sarjan kulma-antureilla voit mitata kulmaa yhdellä tai kahdella akselilla MEMS-teknologian avulla, joka mahdollistaa tarkan toiminnan vaativissakin olosuhteissa.
MEMS-teknologia perustuu kahden pinnan välimatkan muutokseen. Kahden pinnan välinen kapasitanssi eli varauksen varastointikyky, riippuu niiden etäisyydestä ja päällekkäisen alueen pinta-alasta. Tämä tieto muutetaan analogiseen muotoon mikropiirissä.
Tuki
Kallistusantureita käytetään kohteissa missä vaaditaan tarkkaa paikoitusta tai jatkuvaa kulman mittausta verrattuna maanvetovoiman suuntaan. Kiihtyvyysantureita käytetään kohteissa missä halutaan mitata nopeita liikkeitä ja kiihtyvyyksiä. Käyttökohteita ovat mm. nosto- ja siirtolaitteet, maanviljelys- ja metsäkoneet, lastauslaitteet, tasojen valvonta, liikennevälineet, tuulimyllyt ja tärinän mittaus esim. ennakoivassa kunnossapidossa.
Kotelointivaihtoehtoina ovat muovi-, alumiini- tai ruostumatonteräskotelo.Saatavana myös turvahyväksytty malli.
Kotelointivaihtoehtoina ovat muovi-, alumiini- tai ruostumatonteräskotelo.Saatavana myös turvahyväksytty malli.
Tekniset tiedot
| Kallistusanturit, yksiakselinen | ±10°, ±30°, ±90°, 0–360° |
| Kallistusanturit, kaksiakselinen | ±10°, ±30°, ±90° |
| Kiihtyvyysanturit | ±0,26 G...±16 G |
| Käyttöjännite | 5 V DC tai 10-30 V DC |
| Ulostulo | 0,5-4,5V tai 4-20 mA, PNP/NPN, CANopen |
| Tarkkuus | Parhaimmillaan 0,02° tai 0,003 G |
| Kotelointiluokka | IP67 |

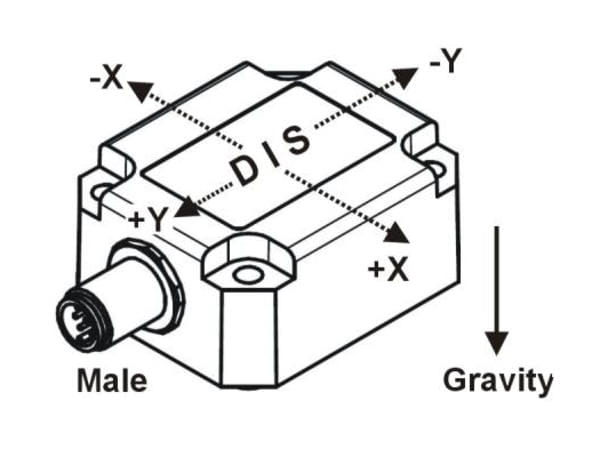

anturin toiminta-asento
QG30

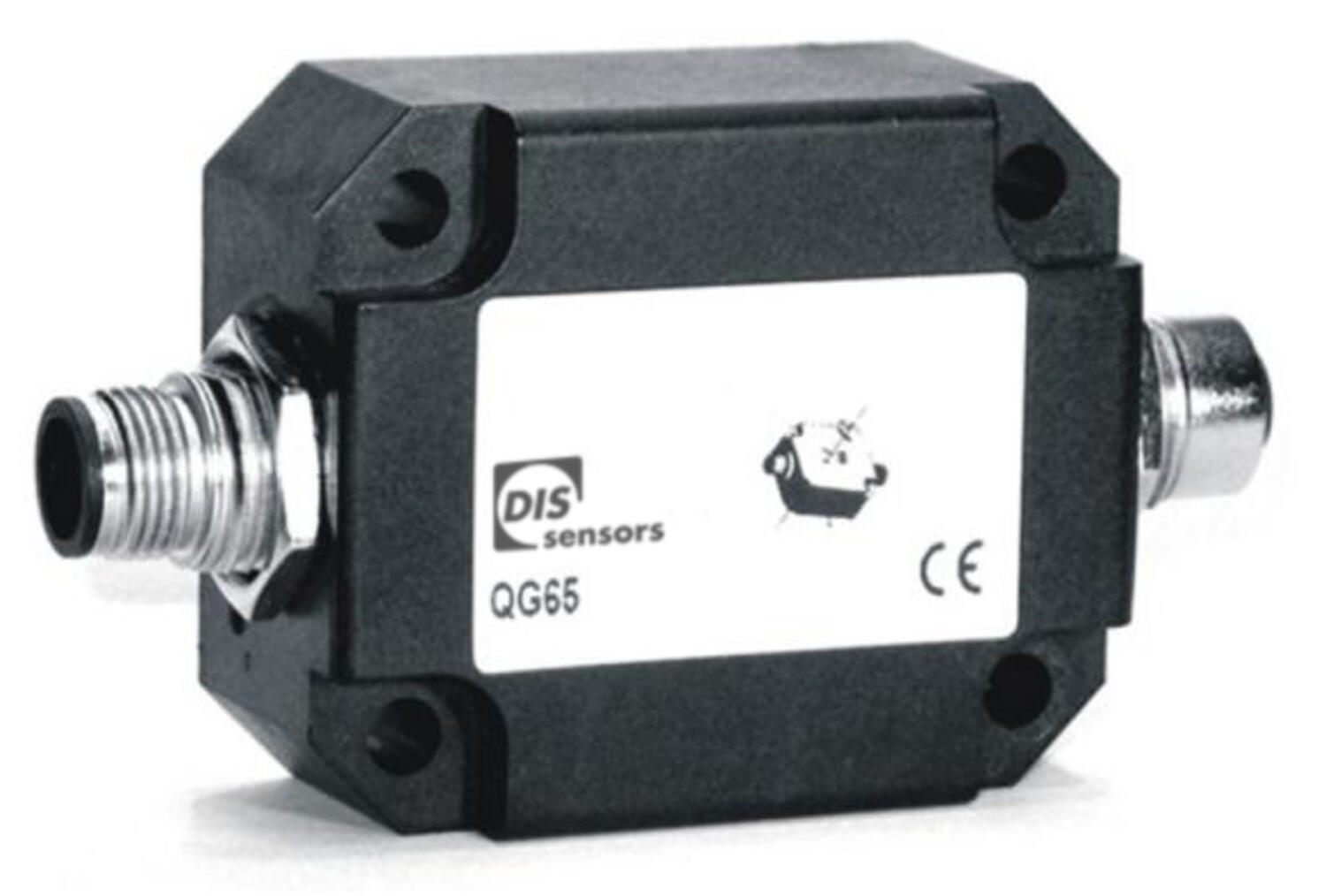

QG40 ja QG65
Katso tuotteet
