Redundanttijärjestelmä ilman erillisiä erotusmoduuleja

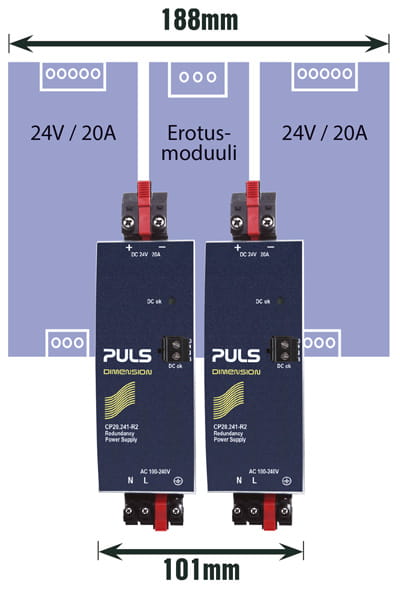

Sovelluksissa joissa tarvitaan erittäin suurta varmuutta jännitesyötössä käytetään usein ns. redundanttiteholähteitä. Teholähteiden on oltava rinnankytkettäviä ja kuorman on jakauduttava tasaisesti. Lisäksi teholähteissä on oltava hälytyslähtö vikaantumisen ilmaisemiseksi sekä erotusmoduulit, jolloin viallinen teholähde ei jää kuormittamaan toimivia yksiköitä. Pulsin CP-sarjan redundanttiteholähteissä on integroitu erotus MOSFET sekä kuormanjako. Tämä tarkoittaa sitä, että ylimääräisiä erotusmoduuleja ei tarvita 1 + 1 ja n + 1 redundanttijärjestelmissä. Redundanttiteholähteet ovat samankokoisia kuin standardit CP-sarjan teholähteet. 10 A teholähteen leveys on ainoastaan 39 mm ja 20 A teholähteen leveys on 48 mm. Tilansäästö vanhaan järjestelmään verrattuna on jopa 45%, koska uusien redundanttiteholähteiden kanssa ei tarvita erillisiä erotusmoduuleita.
Tuoteuutiset

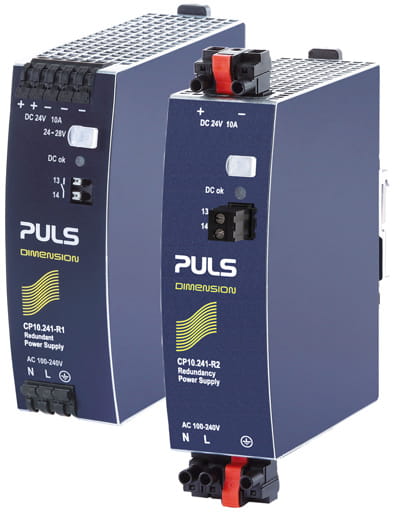

Irrotettavat ”hot-swap” -liittimet
Uudet redundanttiteholähteet ovat saatavana irrotettavilla ”hot-swap”-liittimillä tai jousivoimaliittimillä. Hot-swap-liittimet (CP10.241-R2 ja CP20.241-R2) mahdollistavat teholähteen vaihtamisen käytön aikana. Jos tätä ominaisuutta ei tarvita tai laite on alttiina tärinälle, jousivoimaliittimillä varustetut mallit (CP10.241-R1 ja CP20.241-R1) ovat täydellinen valinta.Pidä järjestelmä yksinkertaisena
Redundanttiteholähteet vähentävät järjestelmän monimutkaisuutta ja kustannuksia lyhyemmän asennusajan takia. Vähäisempi kaapelointi tarkoittaa myös pienempää virheellisistä kytkennöistä johtuvaa vikaantumisriskiä. Lisäksi on vain yksi tuotenumero, jota on hallittava.
Hyödyt
- Vähentää järjestelmän monimutkaisuutta ja kustannuksia
- Nopeampi asentaa
- Tilasäästö yli 45%
- Versiot irrotettavilla ”hot-swap”- tai jousivoimaliittimillä
- NYT MYÖS SUOJAPINNOITETULLA PIIRILEVYLLÄ

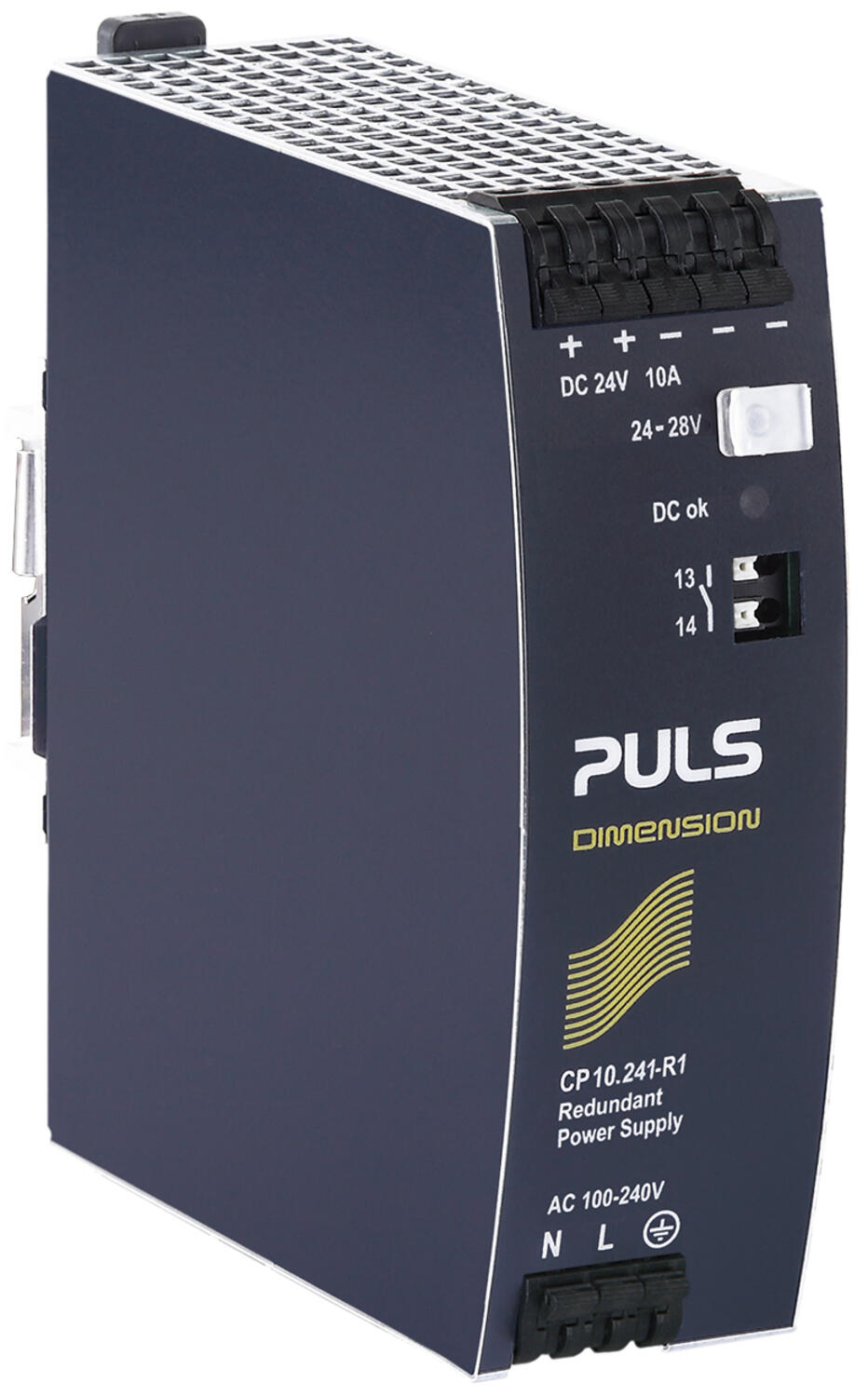

Tekniset tiedot
- Integroitu erotus MOSFET
- Integroitu kuormanjako
- Syöttöjännite AC 85-264 V AC
- Syöttöjännite DC 88-180 V DC/88-360 V DC
- Erinomainen hyötysuhde, 94,7 % (CP10.241-Rx), 95,2 %(CP20.241-Rx)
- 20 % Power boost
- Tehoreservi käytettävissä jatkuvasti alle +45°C
- Pitkä elinikä
- Laaja käyttölämpötila-alue
- CP10 -25°C…+70°C, CP20 -40°C…+70°C
- HotSwap- tai jousivoimaliittimet
