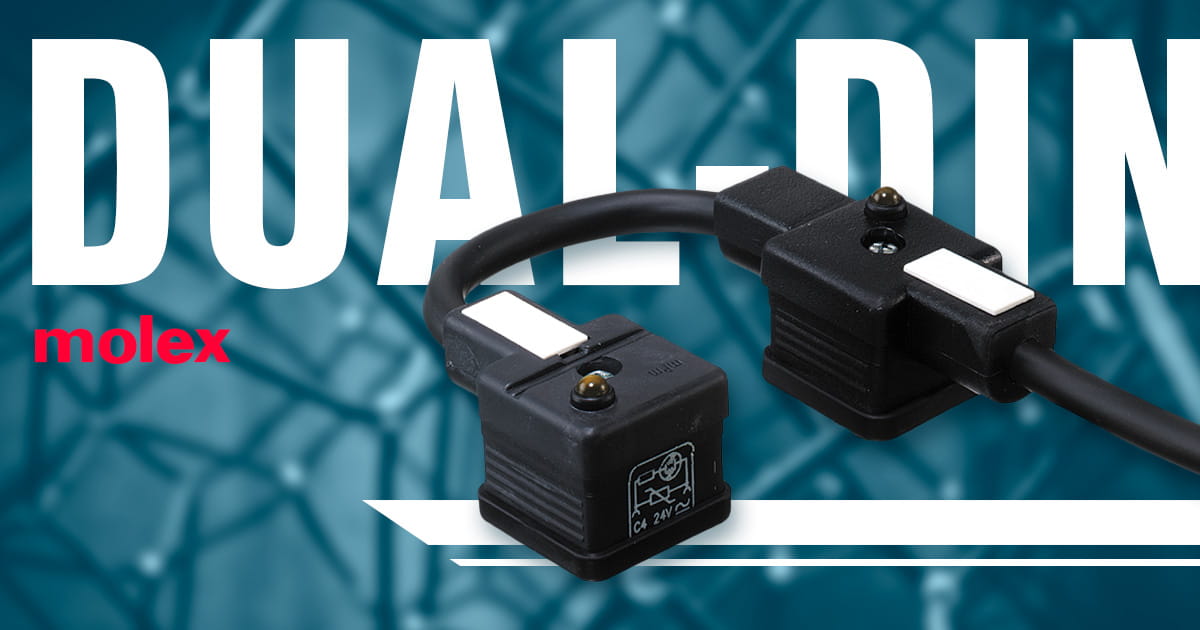

Tilansäästöä Molex mPm DUAL-DIN-liitinkaapeleilla

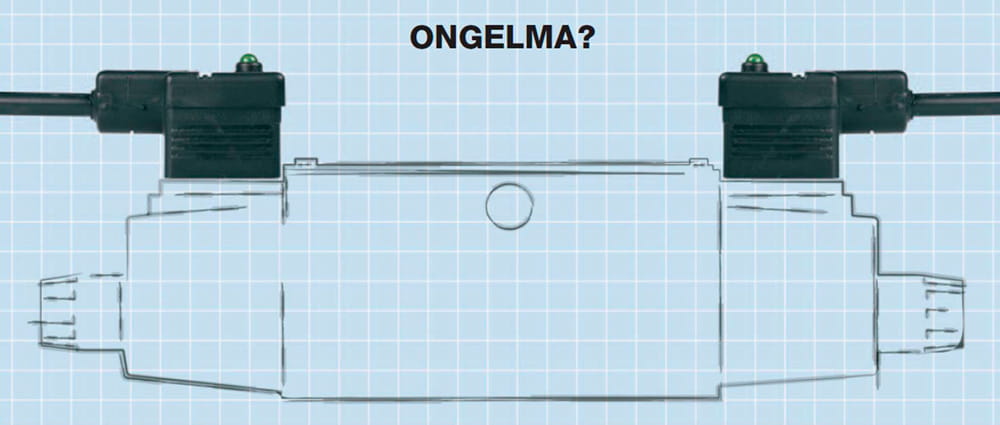

Hydrauliikkalaitteiden suuntaventtiileitä ohjataan tavallisesti sähköohjatuilla keloilla, jotka sijaitsevat lähekkäin toisiaan. Esim. kuusihaaraisen venttiiliryhmän johtosarjaan tarvitaan jokaiselle kelalle oma syöttökaapeli, eli johtosarjaan tulee 12 liitoskaapelia. Ongelma on niiden sovittaminen ahtaaseen tilaan.

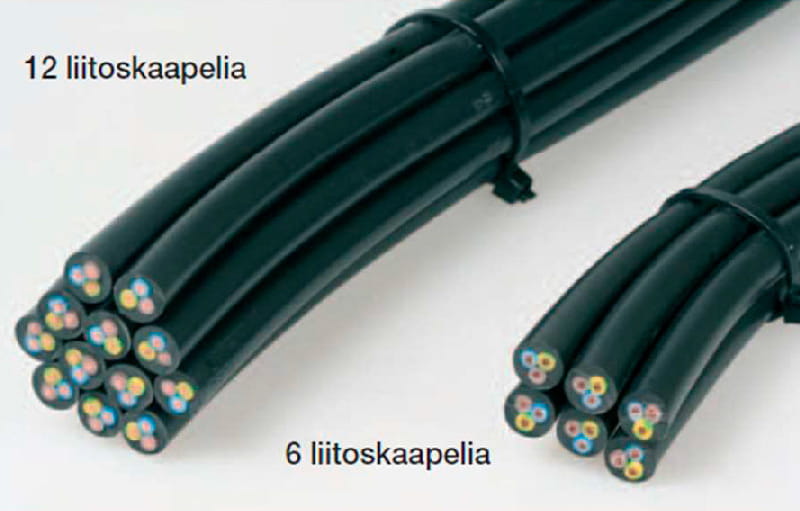

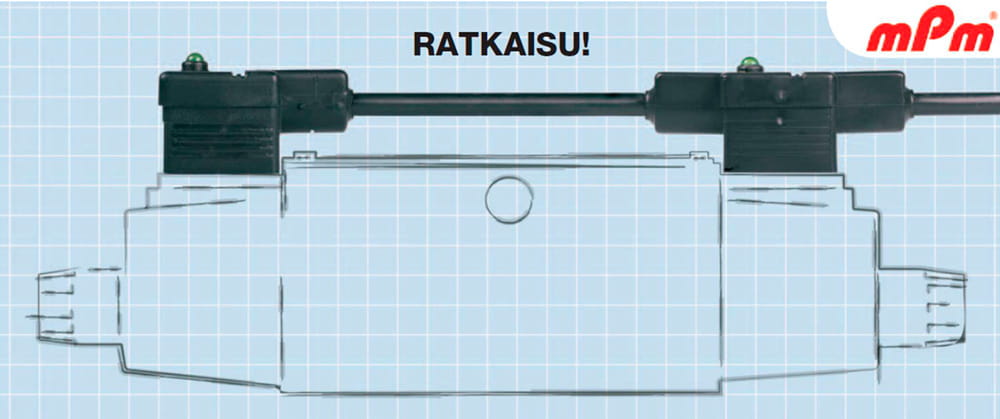

DUAL-DIN-liitinkaapeleita käyttämällä syöttökaapelien määrä supistuu kuuteen kaapeliin ja samalla läpivientien määrä sekä todennäköisyys virhekytkentöihin vähenevät tuntuvasti. Venttiiliryhmän johtosarjan kokoonpanoon kuluu vähemmän aikaa kun läpivientejä on vähemmän ja kaapelinippu on ohuempi sekä taipuisampi. DUAL-DIN-liitoskaapelissa on kummallekin kelalle yhteinen 0-johdin mutta ohjaussignaaleille erilliset johtimet.
On-off-venttiillien ohjauksessa on suositeltavaa käyttää transienttisuojalla varustettua liitintä. Transienttisuojana käytetään joko diodia tai varistoria. Liittimessä on myös LED-indikointi, joka helpottaa vian etsintää ja koestusta. Liitoskaapelit on saatavana myös ilman piiriä jos suojausta ei tarvita.
TuoteuutisetOminaisuuksia:
- DIN A tai B -tyypin liitin kiinteällä kaapelilla
- Kotelointiluokka IP67
- Saatavana transienttisuojalla tai ilman elektroniikkapiiriä
