BERNSTEIN

Jalkakytkin

Teollisuuskäyttöön

Bernsteinin jalkakytkimistä löytyy laaja valikoima jalkapolkimia teollisuuskäyttöön.
  • Tukeva rakenne
  • Kotelointiluokka IP65
  • Rele, kontaktori ym. voidaan asentaa suojan sisään
  • Saatavana myös erikoismalleja esim. sairaalakäyttöön

Valitse tuote

Valitse tuote
bernstein.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

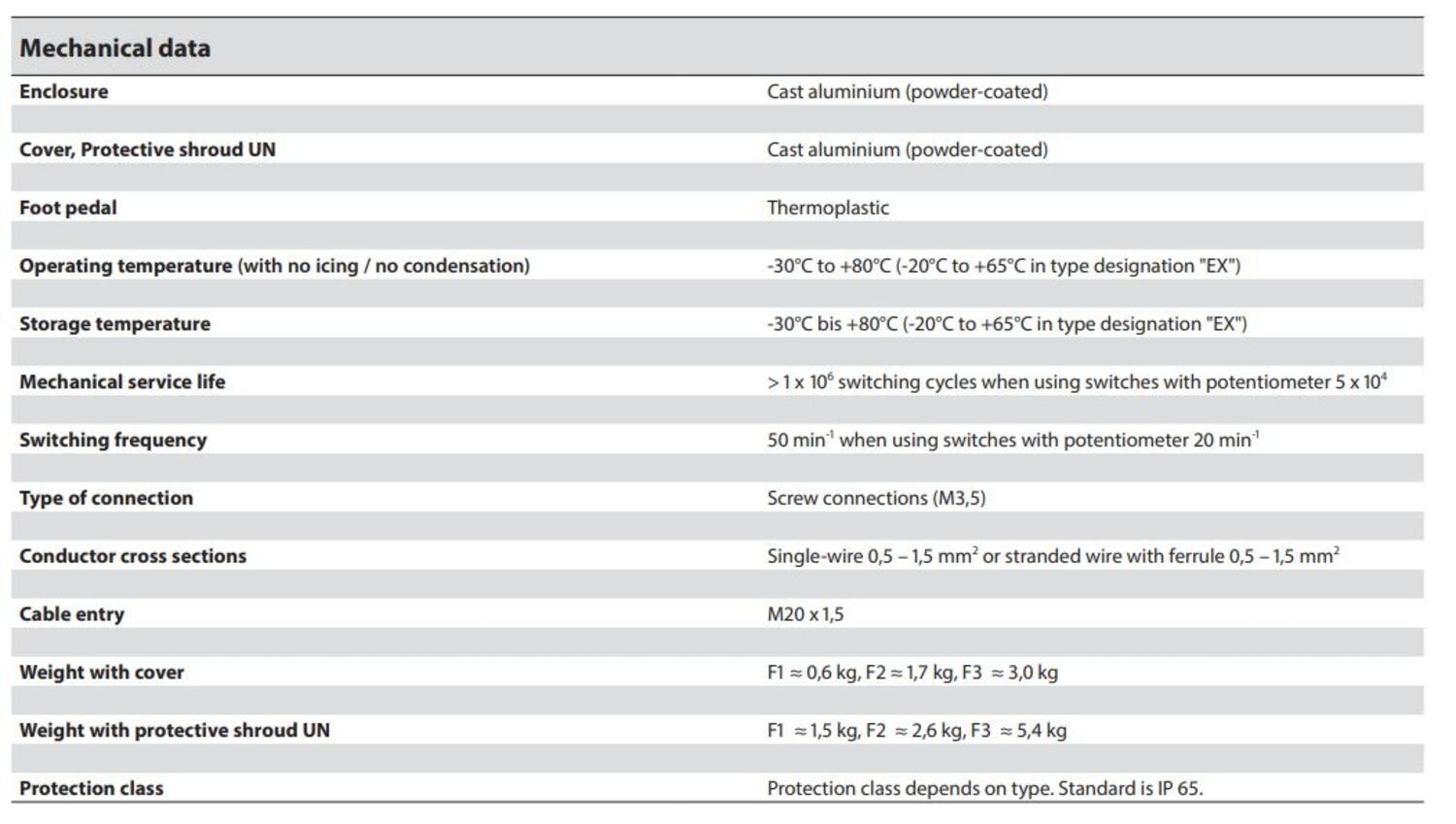

Tekniset tiedot

Tiedot
Koskettimet 1 NO, 1 NC
IP-luokka IP65
Max. jännite 240 V
Nimellisvirta, terminen 10 A
Kaapelisisäänmeno 3xM20x1,5
Rungon materiaali Alumiini
Polkimien määrä 1

*Invisible Heading*
Polkimen materiaali Muovi
Min. käyttölämpötila -30 °C
Max. käyttölämpötila 80 °C
Max. toimintataajuus 50 kertaa/min
B10d 20x10^6
Hyväksynnät CCC, CE, CSA US

Tiedostot

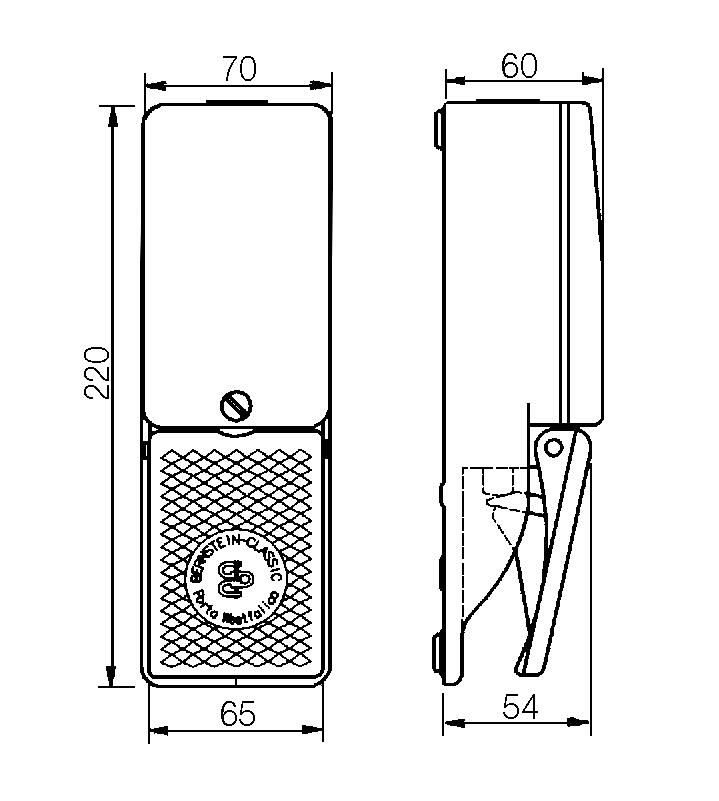

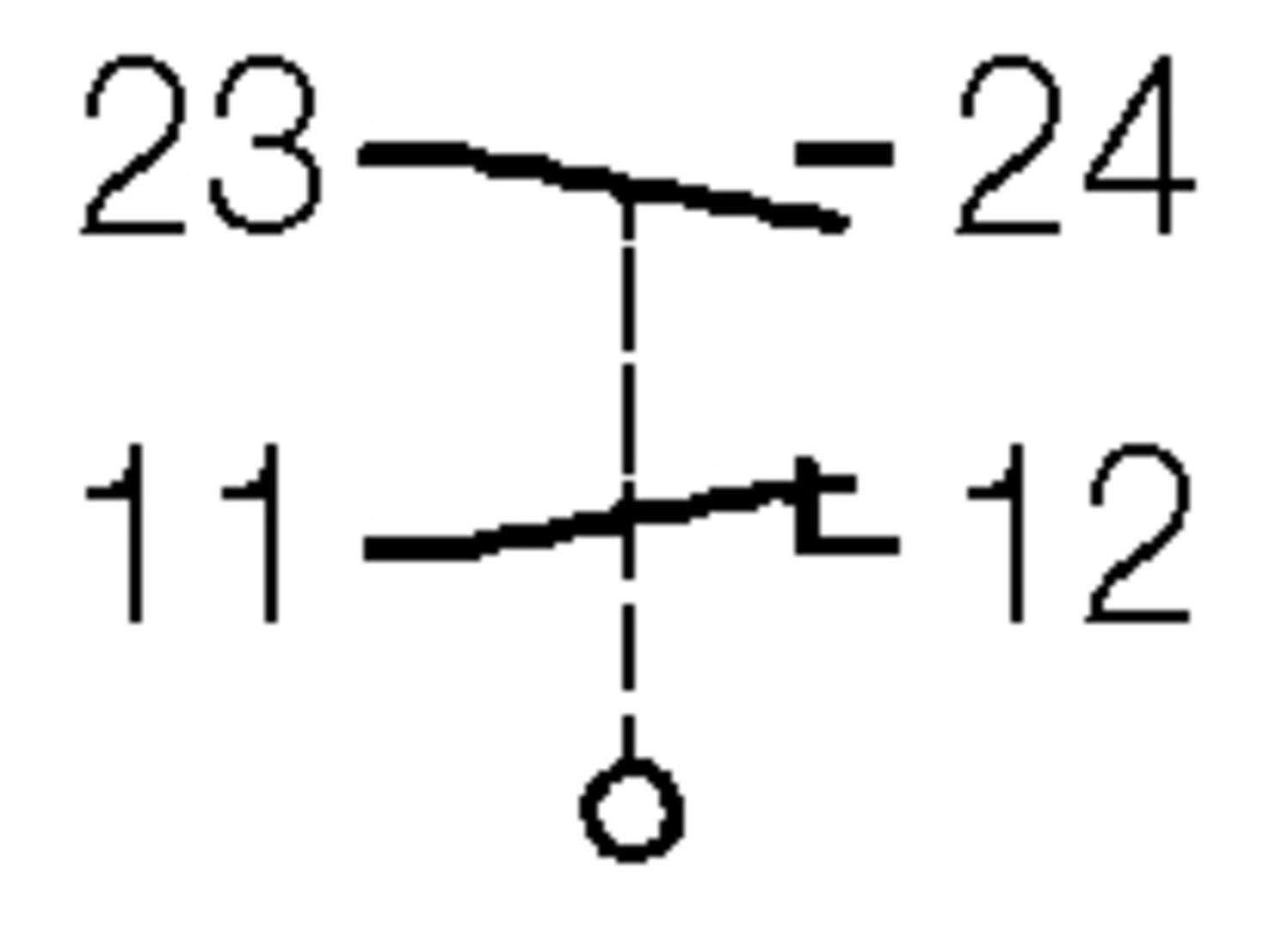

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus





Koodien selitykset:

F1 =

1 poljin

F2 =

2 poljinta

UN =

Varvassuoja

U1Z =

Hidaskosketin, 1 NO+1 NC

U2Z =

Hidaskosketin, 2 NO+2 NC

SU1Z =

Momenttikosketin, 1 NO+1 NC (kosketin vaihtaa tilaansa vakionopeudella, ”naksahtava”)

SU2Z =

Momenttikosketin, 2 NO+2 NC (kosketin vaihtaa tilaansa vakionopeudella, ”naksahtava”)

U1Y =

”Push-push” –kosketin. Kerran painettaessa koskettimet vaihtavat tilaansa, ja toisen kerran
painettaessa palautuvat alkutilaansa, 1 NO+1 NC.

U2ZD =

Kaksoistoiminta: ensimmäinen kosketinpari toimii painettaessa poljinta vasteeseen asti,
toinen pari kytkeytyy mukaan kun poljinvoimaa lisätään ja painetaan pohjaan asti, 2 NO+2 NC.



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Tee koneestasi fiksu ja turvallinen
Tuoteuutiset

Tee koneestasi älykäs ja turvallinen

Laitteiden älykkäiden turvakomponenttien lisääminen parantaa huomattavasti niiden turvallisuutta.

Oxley group
Tuoteuutiset

Oxley – innovatiiviset valaistusratkaisut sotilas- ja ilmailuteollisuuteen

Oxley on globaali edelläkävijä sotilas- ja ilmailukäyttöön tarkoitetun LED-teknologian, yönäköratkaisujen sekä EMI-suodattimien kehityksessä.

OEM Open Day 26
Yleistä

OEM Open Day 2026 – Minimessut houkuttelivat ennätysmäärän kävijöitä!

OEM Open Day järjestettiin tänä vuonna uudella konseptilla, mikä osoittautui mieleiseksi asiakkaillemme, joita saapui paikalle miltei 100 henkeä!

igus ylitäytetyt energiansiirtoketjut
Tuki

Ylitäytetyt energiansiirtoketjut ja niiden seuraukset

Ylitäytetyt energiansiirtoketjut ovat yleinen näky monissa teollisuuden sovelluksissa. Tutustu artikkelissa, mitä haittoja tästä aiheutuu.

DNV-GL -tyyppihyväksyntä
Tuki

Miksi DNV GL -tyyppihyväksyntä on järkevä valinta elektroniikkakaapeleille energiansiirtoketjuissa

iguksen ainutlaatuinen DNV GL -hyväksyntäjärjestelmä elektroniikkakaapeleille tarjoaa käyttäjälle monenlaisia etuja.

Kaapelien kierretavat
Tuki

Star-quad eli nelikierrekaapelin edut


Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).

Suosikit Tilausnumero: Koskettimet IP-luokka Max. jännite Nimellisvirta, terminen Kaapelisisäänmeno Rungon materiaali Polkimien määrä Polkimen materiaali Min. käyttölämpötila Max. käyttölämpötila Max. toimintataajuus B10d Hyväksynnät Jännite Hinta
Pedal 1, photo
Jalkakytkin F1-U1Z, 1-poljin, 1 NO+1 NC, hidaskosketin
Tuotenumero:
606.1100.005 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
3xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 1, photo
Jalkakytkin F1-SU1Z, 1-poljin, 1 NO+1 NC, momenttikosketin
Tuotenumero:
606.1300.011 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
3xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 1, photo
Jalkakytkin F1-U2Z, 1-poljin, 2 NO+2 NC, hidaskosketin
Tuotenumero:
606.1200.003 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
3xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 1, photo
Jalkakytkin F1-SU2Z, 1-poljin, 2 NO+2 NC, momenttikosketin
Tuotenumero:
606.1400.061 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
3xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 2, photo
Jalkakytkin F1-U1ZUN, 1-poljin, 1 NO+1 NC, hidaskosketin, suoja
Tuotenumero:
606.1600.006 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 2, photo
Jalkakytkin F1-SU1ZUN, 1-poljin, 1 NO+1 NC, momenttikosketin, suoja
Tuotenumero:
606.1800.012 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 2, photo
Jalkakytkin F1-U2ZUN, 1-poljin, 2 NO+2 NC, hidaskosketin, suoja
Tuotenumero:
606.1700.004 Kopioitu!
2 NO, 2 NC
IP65
240 V
3 A
1xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 2, photo
Jalkakytkin F1-SU2UN, 1-poljin, 2 NO+2 NC, momenttikosketin, suoja
Tuotenumero:
606.1900.062 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 1, photo
Jalkakytkin F1-U1Y, 1-poljin, push-push, 1 NO+1 NC
Tuotenumero:
606.1100.001 Kopioitu!
1 NO, 1 NC
IP65
10 A
3xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
240 V
Pedal 2, photo
Jalkakytkin F1-U1YUN, 1-poljin, push-push, 1 NO+1 NC, suoja
Tuotenumero:
606.1600.002 Kopioitu!
(2363507) Kopioitu!
1 NO, 1 NC
IP65
10 A
1xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
240 V
Pedal 1, photo
Jalkakytkin F1-U2ZD, 1-poljin, 2-toiminen, 2 NO+2 NC
Tuotenumero:
606.1200.007 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
3xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 2, photo
Jalkakytkin F1-U2ZDUN, 1-poljin, 2-toiminen, 2NO+2NC, suoja
Tuotenumero:
606.1700.008 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
1
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US

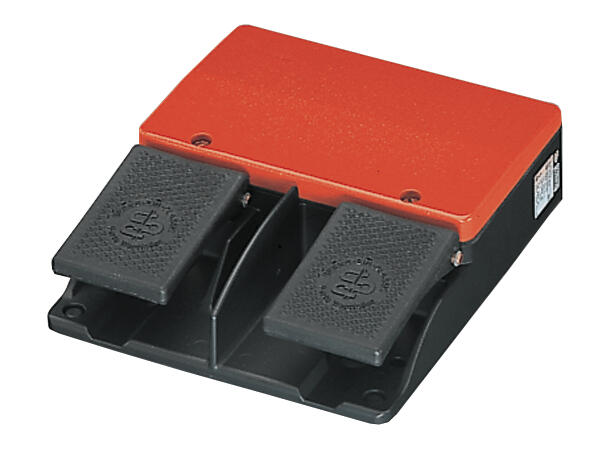

Pedal 3, photo
Jalkakytkin F2-U1Z/U1Z, 2-poljin, 1 NO+1 NC, hidaskosketin
Tuotenumero:
606.2110.013 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
2
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 3, photo
Jalkakytkin F2-SU1Z/SU1Z, 2-poljin, 1 NO+1 NC, momenttikosketin
Tuotenumero:
606.2330.021 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
2
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 3, photo
Jalkakytkin F2-U2Z/U2Z, 2-poljin, 2 NO+2 NC, hidaskosketin
Tuotenumero:
606.2220.015 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
2
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 4, photo
Jalkakytkin F2-U1Z/U1ZUN, 2-poljin, 1 NO+1 NC, hidaskosketin, suoja
Tuotenumero:
606.2610.014 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
2
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 4, photo
Jalkakytkin F2-SU1Z/SU1ZUN, 2-poljin, 1 NO+1 NC, momenttikosketin, suoja
Tuotenumero:
606.2830.022 Kopioitu!
1 NO, 1 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
2
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 4, photo
Jalkakytkin F2-U2Z/U2ZUN, 2-poljin, 2 NO+2 NC, hidaskosketin, suoja
Tuotenumero:
606.2720.016 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
2
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
Pedal 4, photo
Jalkakytkin F2-U2ZD/U2ZDUN, 2-poljin, 2-toiminen, 2 NO+2 NC, suoja
Tuotenumero:
606.2720.020 Kopioitu!
2 NO, 2 NC
IP65
240 V
10 A
1xM20x1,5
Alumiini
2
Muovi
-30 °C
80 °C
50 kertaa/min
20x10^6
CCC, CE, CSA US
