DIS SENSORS

QG30-kallistusanturi, 1-akseli

Perusmalli yhdellä akselilla

QG-sarjan kulma-antureilla voidaan mitata kulmaa yhdellä tai kahdella akselilla.
  • Yksi akseli
  • ±10°, ±30° tai ±90°, myös muita kulmia saatavana
  • Ulostulo 0,5-4,5 V tai 4-20 mA
  • IP67

Valitse tuote

Valitse tuote
DIS_sensors_logotype.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Mittausalue ±10°
Akselien määrä 1 kpl
Ulostulo 0,5-4,5 V
Liitäntä Kaapeli
Max. jännite DC 30 V
Min. jännite DC 10 V
IP-luokka IP67
Kotelon materiaali Muovi
Leveys 30 mm

*Invisible Heading*
Pituus 30 mm
Korkeus 15 mm
Tarkkuus 0,3 °
Resoluutio 0,03 °
Lämpötilan vaikutus 0,01 °/K
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 85 °C
Hyväksynnät CE

Tiedostot

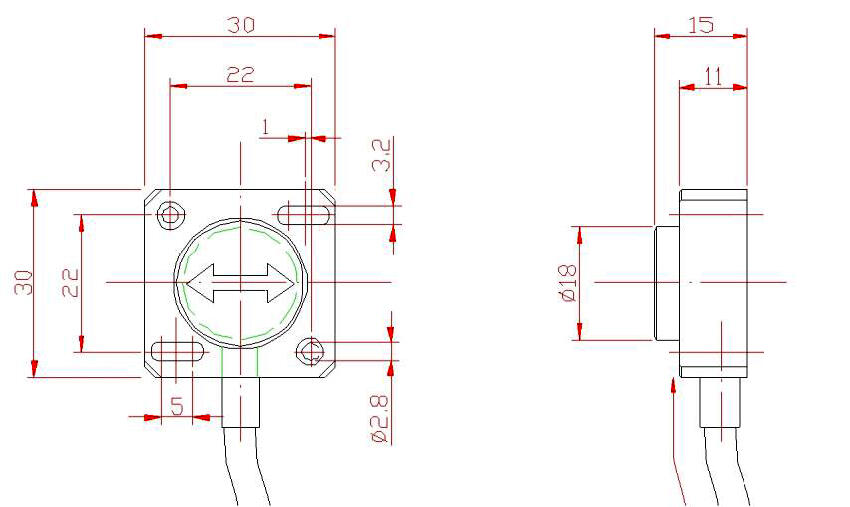

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

QG-sarjan kulma-antureilla voidaan mitata kulmaa yhdellä tai kahdella akselilla. Anturi hyödyntää MEMS-teknologiaa, joka perustuu kahden pinnan välimatkan muutokseen. Kahden pinnan välinen kapasitanssi, siis varauksen varastointikyky, riippuu niiden etäisyydestä ja päällekkäisen alueen pinta-alasta. Tämä tieto muutetaan analogiseen muotoon mikropiirissä. Tekniikka mahdollistaa anturin pienen koon ja toiminnan myös todella vaativissa olosuhteissa.


Kallistusantureita käytetään kohteissa missä vaaditaan tarkkaa paikoitusta tai jatkuvaa kulman mittausta verrattuna maanvetovoiman suuntaan. Kiihtyvyysantureita käytetään kohteissa missä halutaan mitata nopeita liikkeitä ja kiihtyvyyksiä. Käyttökohteita ovat mm. nosto- ja siirtolaitteet, maanviljelys- ja metsäkoneet, lastauslaitteet, tasojen valvonta, liikennevälineet, tuulimyllyt ja tärinän mittaus esim. ennakoivassa kunnossapidossa.

Kotelointivaihtoehtoina ovat muovi-, alumiini- tai ruostumatonteräskotelo.



Tekniset tiedot



 Kallistusanturit, yksiakselinen

 ±10°, ±30°, ±90°, 360°, saadaan myös ohjelmoituna halutulle kulmalle

 Kallistusanturit, kaksiakselinen

 ±10°, ±30°, ±90°, saadaan myös ohjelmoituna halutulle kulmalle

Kiihtyvyysanturit

±0,26 G...±16 G

 Käyttöjännite

 5 V DC tai 10-30 V DC, kysy 5V:n tyypit anturiosastoltamme

 Ulostulo

 0,5-4,5V tai 4-20 mA, PNP/NPN, CANopen, kysy PNP/NPN tyypit anturiosastoltamme

 Tarkkuus

 Parhaimmillaan 0,003 G

 Kotelointiluokka

 IP67

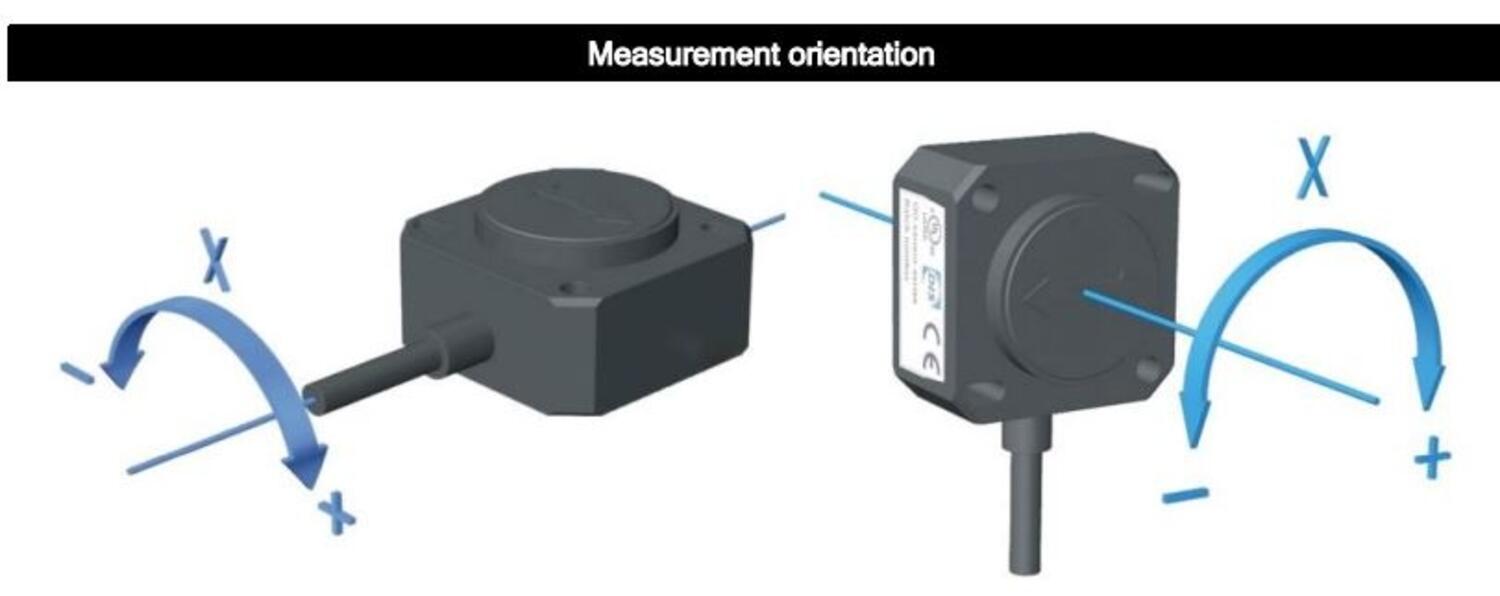

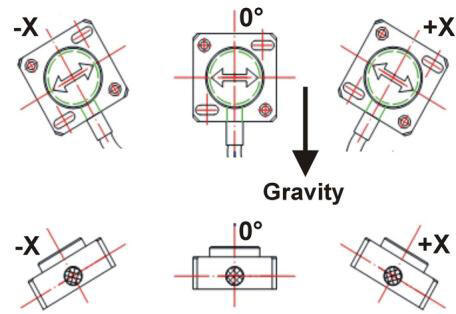

Anturin toiminta-asento












Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Uusi crouzet millenium plc
Tuoteuutiset

Millenium logiikka – Uusi generaatio

Uudistunut Millenium 3 -logiikkaohjain tarjoaa tutut toiminnot ja uusia ominaisuuksia. Ohjelmoi helposti ilmaisella Crouzet Soft -ohjelmistolla ilman koodausta.

JBC:n juotosasemat nyt verkkokaupassa!
Tuoteuutiset

JBC-juotosasemat ja tarvikkeet nyt saatavilla verkkokaupastamme!

JBC:n juotosasemat, kaikki juotostarvikkeet sekä varaosat on nyt tilattavissa helposti ja nopeasti verkkokaupasta! Tutustu valikoimaan nyt!

NTF turva-aidat
Yleistä

Turvaa ja kestävyyttä – NTF:n ruostumattomat turva-aidat teollisuuteen

Olemme laajentaneet tuotevalikoimaamme ja aloittaneet yhteistyön NTF Aalborg A/S:n kanssa. Lue lisää!
Auttamisesta arkea ja oem
Yleistä

Auttamisesta arkea – yhdessä parempaa huomista

Vähensimme yrityslahjojen määrää ja korvasimme ne aineettomalla lahjoituskortilla. Lue mitä se tarkoittaa!

THC387-liitinkaapeli
Tuoteuutiset

Technon valmiiksi valetut liitinkaapelit takaavat luotettavan liitännän

Technon valmiiksi valetut liitinkaapelit tarjoavat nopean ja luotettavan ratkaisun teollisuuden liitäntähaasteisiin. Lue lisää!

igus Vector award kilpailu
Yleistä

Etsitään: luovia ja ainutlaatuisia sovelluksia energiansiirtoketjuilla

Vector Award -kilpailussa palkitaan korkean suorituskyvyn muovista valmistettujen energiansiirtoketjujen sovelluksia. Imoittaudu mukaan kisaan!

Suosikit Tilausnumero: Mittausalue Akselien määrä Ulostulo Liitäntä Max. jännite DC Min. jännite DC IP-luokka Kotelon materiaali Leveys Pituus Korkeus Tarkkuus Resoluutio Lämpötilan vaikutus Min. käyttölämpötila Max. käyttölämpötila Hyväksynnät Hinta
QG30.tif
Kallistusanturi, +/-10°, 0,5-4,5 V, 1-akselinen
Tuotenumero:
QG30-KI-010E-AV-K Kopioitu!
±10°
1 kpl
0,5-4,5 V
Kaapeli
30 V
10 V
IP67
Muovi
30 mm
30 mm
15 mm
0,3 °
0,03 °
0,01 °/K
-25 °C
85 °C
CE
QG30.tif
Kallistusanturi, +/-10°, 4-20 mA, 1-akselinen
Tuotenumero:
QG30-KI-010E-AI-K Kopioitu!
±10°
1 kpl
4-20 mA
Kaapeli
30 V
10 V
IP67
Muovi
30 mm
30 mm
15 mm
0,3 °
0,03 °
0,01 °/K
-25 °C
85 °C
CE
QG30.tif
Kallistusanturi, +/-30°, 0,5-4,5 V, 1-akselinen
Tuotenumero:
QG30-KI-030E-AV-K Kopioitu!
±30°
1 kpl
0,5-4,5 V
Kaapeli
30 V
10 V
IP67
Muovi
30 mm
30 mm
15 mm
0,6 °
0,03 °
0,01 °/K
-25 °C
85 °C
CE
QG30.tif
Kallistusanturi, +/-30°, 4-20 mA, 1-akselinen
Tuotenumero:
QG30-KI-030E-AI-K Kopioitu!
±30°
1 kpl
4-20 mA
Kaapeli
30 V
10 V
IP67
Muovi
30 mm
30 mm
15 mm
0,6 °
0,03 °
0,01 °/K
-25 °C
85 °C
CE
QG30.tif
Kallistusanturi, +/-90°, 0,5-4,5 V, 1-akselinen
Tuotenumero:
QG30-KI-090E-AV-K Kopioitu!
±90°
1 kpl
0,5-4,5 V
Kaapeli
30 V
10 V
IP67
Muovi
30 mm
30 mm
15 mm
0,9 °
0,03 °
0,01 °/K
-25 °C
85 °C
CE
QG30.tif
Kallistusanturi, +/-90°, 4-20 mA, 1-akselinen
Tuotenumero:
QG30-KI-090E-AI-K Kopioitu!
±90°
1 kpl
4-20 mA
Kaapeli
30 V
10 V
IP67
Muovi
30 mm
30 mm
15 mm
0,9 °
0,03 °
0,01 °/K
-25 °C
85 °C
CE
