DIS SENSORS

QG40-kiihtyvyysanturi, 2-akselia

Perusmalli kahdella akselilla

QG-sarjan kulma-antureilla voidaan mitata kiihtyvyyttä yhdeltä tai kahdelta akselilta.
  • Kaksi akselia, saatavana myös kolmella akselilla
  • ±1,5, ±4 tai ±16 g
  • Ulostulo 0,5-4,5 V tai 4-20 mA
  • IP67

Valitse tuote

Valitse tuote
DIS_sensors_logotype.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Mittausalue 1,5 g
Akselien määrä 2 kpl
Ulostulo 0,5-4,5 V
Liitäntä M12
Max. jännite DC 30 V
Min. jännite DC 10 V
IP-luokka IP67
Kotelon materiaali Muovi
Leveys 40 mm

*Invisible Heading*
Pituus 40 mm
Korkeus 25 mm
Tarkkuus 0,08 g
Resoluutio 4 mg
Lämpötilan vaikutus 0,6 mg/K
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 85 °C
Hyväksynnät CE

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus


QG-sarjan kulma-antureilla voidaan mitata kulmaa yhdellä tai kahdella akselilla. Anturi hyödyntää MEMS-teknologiaa, joka perustuu kahden pinnan välimatkan muutokseen. Kahden pinnan välinen kapasitanssi, siis varauksen varastointikyky, riippuu niiden etäisyydestä ja päällekkäisen alueen pinta-alasta. Tämä tieto muutetaan analogiseen muotoon mikropiirissä. Tekniikka mahdollistaa anturin pienen koon ja toiminnan myös todella vaativissa olosuhteissa.


Kallistusantureita käytetään kohteissa missä vaaditaan tarkkaa paikoitusta tai jatkuvaa kulman mittausta verrattuna maanvetovoiman suuntaan. Kiihtyvyysantureita käytetään kohteissa missä halutaan mitata nopeita liikkeitä ja kiihtyvyyksiä. Käyttökohteita ovat mm. nosto- ja siirtolaitteet, maanviljelys- ja metsäkoneet, lastauslaitteet, tasojen valvonta, liikennevälineet, tuulimyllyt ja tärinän mittaus esim. ennakoivassa kunnossapidossa.

Kotelointivaihtoehtoina ovat muovi-, alumiini- tai ruostumatonteräskotelo.

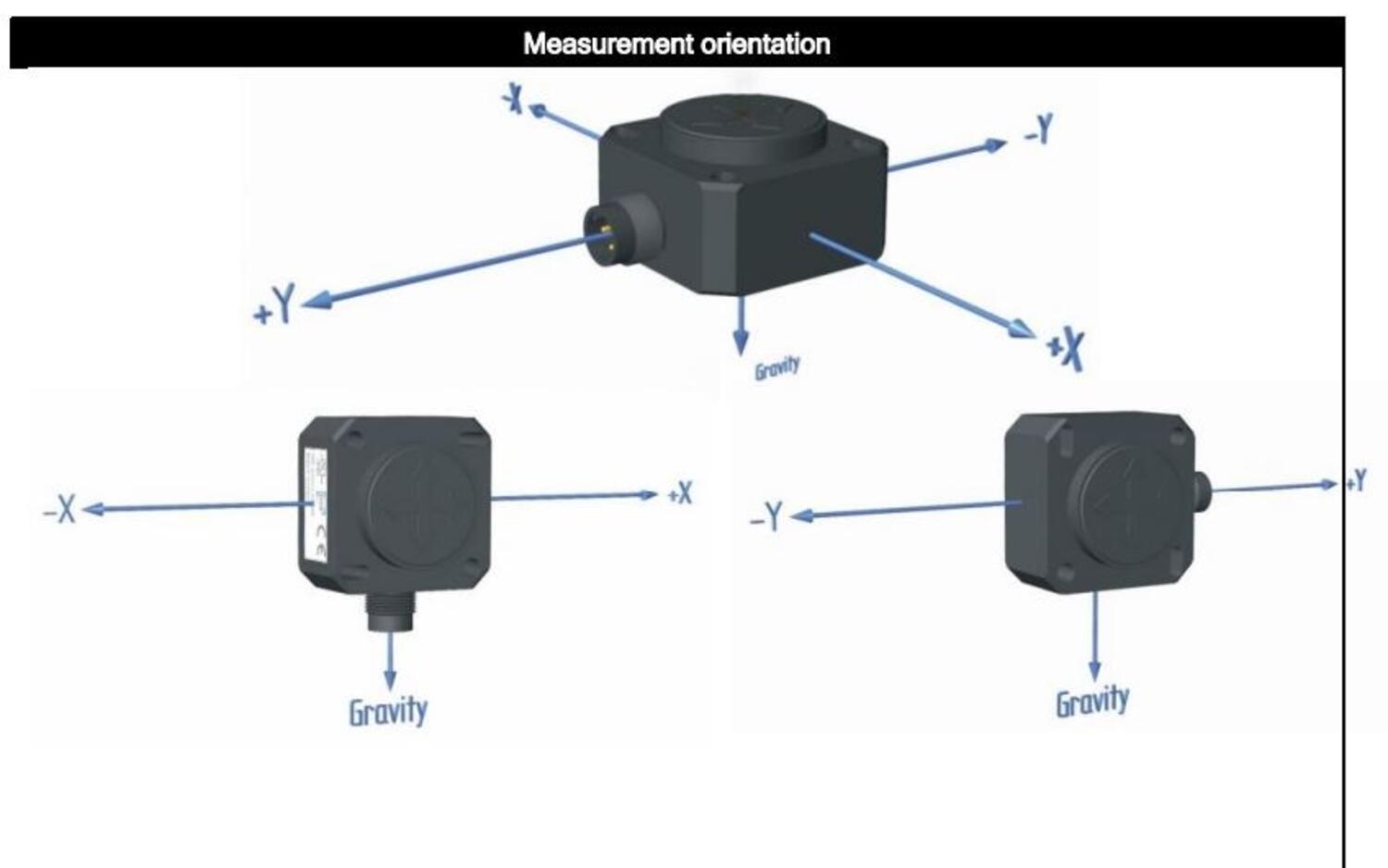

Anturin toiminta-asento











Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Siemens safety-infotilaisuudet
Yleistä

Siemens energianmittaus ja käynnistysratkaisut -Infotilaisuudet

Siemens järjestää Energianmittaus ja käynnistysratkaisut-infotilaisuudet Turussa, Tampereella ja Jyväskylässä 3.-5.3.2026. Tervetuloa!

igus oikea ethernet-kaapeli
Tuki

Mikä Ethernet-kaapeli sopii parhaiten tarpeisiini?

Tämä artikkeli auttaa sinua löytämään parhaimman Ethernet-kaapelin tarpeisiisi!

yksijohtiminen moottorikaapeli igus
Tuki

Johtimet moottorikäyttöön ovat kaapelia tehokkaampi valinta

Yksittäiset johtimet moottorikaapelin sijasta ovat tehokkaampi valinta vaativiin sovelluksiin. Tutustu artikkeliin!

Makersan mekatroniikka-tuotteet ajoneuvoihin
Yleistä

Makersan: älykkäitä ratkaisuja ajoneuvoteollisuuteen

Olemme aloittaneet yhteistyön turkkilaisen Makersanin kanssa! Makersanin tuotevalikoima koostuu mekatroniikan komponenteista, jotka voidaan integroida osaksi ajoneuvojen järjestelmiä.

Siemens TIA Portal V21
Tuoteuutiset

Päivitä Siemens TIA Portal V21 nyt tarjoushintaan!

Siemens on julkaissut TIA Portal -ohjelmointiympäristön uusimman V21-version. Hyödynnä kampanjaetu ja päivitä TIA Portal -ohjelmistosi optioineen ajan tasalle!

Korkean suorituskyvyn tuulettimet eri teollisuuden aloille
Tuoteuutiset

Korkean suorituskyvyn tuulettimet eri teollisuuden aloille

Meiltä löydät kaikki yleisimmät tuuletintyypit eri kokoisina, erilaisilla käyttöjännitteillä ja toiminnoilla. Tutustu!

Suosikit Tilausnumero: Mittausalue Akselien määrä Ulostulo Liitäntä Max. jännite DC Min. jännite DC IP-luokka Kotelon materiaali Leveys Pituus Korkeus Tarkkuus Resoluutio Lämpötilan vaikutus Min. käyttölämpötila Max. käyttölämpötila Hyväksynnät Hinta
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-1,5 g, 0,5-4,5 V, 2-akselinen
Tuotenumero:
QG40-KAXY-1,5E-AV-CM Kopioitu!
1,5 g
2 kpl
0,5-4,5 V
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,08 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-1,5 g, 4-20 mA, 2-akselinen
Tuotenumero:
QG40-KAXY-1,5E-AI-CM Kopioitu!
1,5 g
2 kpl
4-20 mA
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,08 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-4,0 g, 0,5-4,5 V, 2-akselinen
Tuotenumero:
QG40-KAXY-4,0E-AV-CM Kopioitu!
4 g
2 kpl
0,5-4,5 V
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,15 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-4,0 g, 4-20 mA, 2-akselinen
Tuotenumero:
QG40-KAXY-4,0E-AI-CM Kopioitu!
4 g
2 kpl
4-20 mA
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,15 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-16,0 g, 0,5-4,5 V, 2-akselinen
Tuotenumero:
QG40-KAXY-16,0E-AV-CM Kopioitu!
16 g
2 kpl
0,5-4,5 V
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,5 g
16 mg
1 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-16,0 g, 4-20 mA, 2-akselinen
Tuotenumero:
QG40-KAXY-16,0E-AI-CM Kopioitu!
16 g
2 kpl
4-20 mA
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,5 g
16 mg
1 mg/K
-25 °C
85 °C
CE
