QG40-kiihtyvyysanturi, 2-akselia

Perusmalli kahdella akselilla

QG-sarjan kulma-antureilla voidaan mitata kiihtyvyyttä yhdeltä tai kahdelta akselilta.
  • Kaksi akselia, saatavana myös kolmella akselilla
  • ±1,5, ±4 tai ±16 g
  • Ulostulo 0,5-4,5 V tai 4-20 mA
  • IP67

Valitse tuote

Valitse tuote
DIS_sensors_logotype.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Mittausalue 1,5 g
Akselien määrä 2 kpl
Ulostulo 4-20 mA
Liitäntä M12
Max. jännite DC 30 V
Min. jännite DC 10 V
IP-luokka IP67
Kotelon materiaali Muovi
Leveys 40 mm

*Invisible Heading*
Pituus 40 mm
Korkeus 25 mm
Tarkkuus 0,08 g
Resoluutio 4 mg
Lämpötilan vaikutus 0,6 mg/K
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 85 °C
Hyväksynnät CE

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus


QG-sarjan kulma-antureilla voidaan mitata kulmaa yhdellä tai kahdella akselilla. Anturi hyödyntää MEMS-teknologiaa, joka perustuu kahden pinnan välimatkan muutokseen. Kahden pinnan välinen kapasitanssi, siis varauksen varastointikyky, riippuu niiden etäisyydestä ja päällekkäisen alueen pinta-alasta. Tämä tieto muutetaan analogiseen muotoon mikropiirissä. Tekniikka mahdollistaa anturin pienen koon ja toiminnan myös todella vaativissa olosuhteissa.


Kallistusantureita käytetään kohteissa missä vaaditaan tarkkaa paikoitusta tai jatkuvaa kulman mittausta verrattuna maanvetovoiman suuntaan. Kiihtyvyysantureita käytetään kohteissa missä halutaan mitata nopeita liikkeitä ja kiihtyvyyksiä. Käyttökohteita ovat mm. nosto- ja siirtolaitteet, maanviljelys- ja metsäkoneet, lastauslaitteet, tasojen valvonta, liikennevälineet, tuulimyllyt ja tärinän mittaus esim. ennakoivassa kunnossapidossa.

Kotelointivaihtoehtoina ovat muovi-, alumiini- tai ruostumatonteräskotelo.

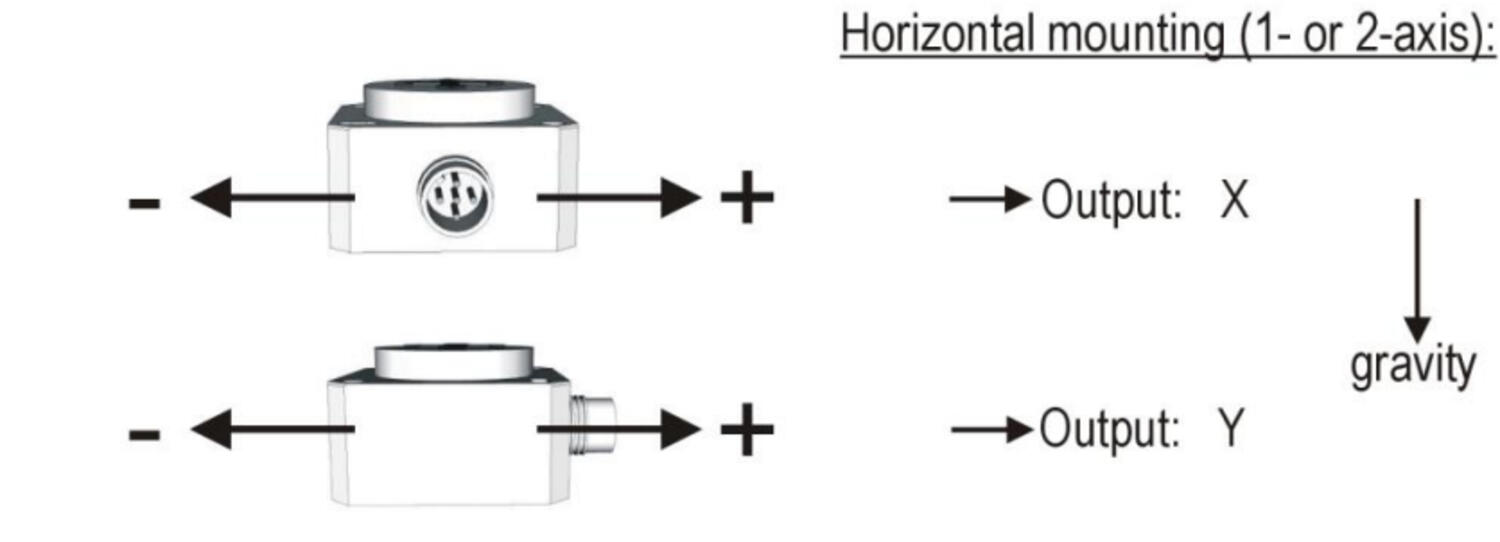

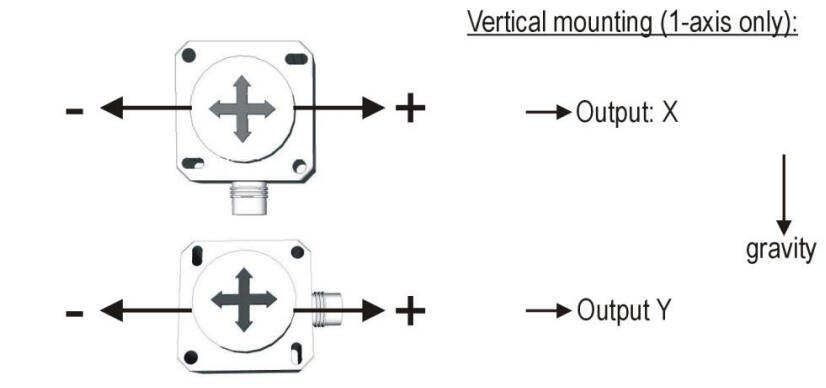

Anturin toiminta-asento

 QGseries_AccelerationSensorHorisontal.tif

 QGseries_AccelerationSensorVertical.tif







Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Oxley group
Tuoteuutiset

Oxley – innovatiiviset valaistusratkaisut sotilas- ja ilmailuteollisuuteen

Oxley on globaali edelläkävijä sotilas- ja ilmailukäyttöön tarkoitetun LED-teknologian, yönäköratkaisujen sekä EMI-suodattimien kehityksessä.

OEM Open Day 26
Yleistä

OEM Open Day 2026 – Minimessut houkuttelivat ennätysmäärän kävijöitä!

OEM Open Day järjestettiin tänä vuonna uudella konseptilla, mikä osoittautui mieleiseksi asiakkaillemme, joita saapui paikalle miltei 100 henkeä!

igus ylitäytetyt energiansiirtoketjut
Tuki

Ylitäytetyt energiansiirtoketjut ja niiden seuraukset

Ylitäytetyt energiansiirtoketjut ovat yleinen näky monissa teollisuuden sovelluksissa. Tutustu artikkelissa, mitä haittoja tästä aiheutuu.

DNV-GL -tyyppihyväksyntä
Tuki

Miksi DNV GL -tyyppihyväksyntä on järkevä valinta elektroniikkakaapeleille energiansiirtoketjuissa

iguksen ainutlaatuinen DNV GL -hyväksyntäjärjestelmä elektroniikkakaapeleille tarjoaa käyttäjälle monenlaisia etuja.

Kaapelien kierretavat
Tuki

Star-quad eli nelikierrekaapelin edut


Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).

Olemme mukana myös Pohjoinen Teollisuus messuilla
Yleistä

Pohjoinen teollisuus 2026

Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!

Suosikit Tilausnumero: Mittausalue Akselien määrä Ulostulo Liitäntä Max. jännite DC Min. jännite DC IP-luokka Kotelon materiaali Leveys Pituus Korkeus Tarkkuus Resoluutio Lämpötilan vaikutus Min. käyttölämpötila Max. käyttölämpötila Hyväksynnät Hinta
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-1,5 g, 4-20 mA, 2-akselinen
Tuotenumero:
QG40-KAXY-1,5E-AI-CM Kopioitu!
1,5 g
2 kpl
4-20 mA
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,08 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-4,0 g, 0,5-4,5 V, 2-akselinen
Tuotenumero:
QG40-KAXY-4,0E-AV-CM Kopioitu!
4 g
2 kpl
0,5-4,5 V
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,15 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-4,0 g, 4-20 mA, 2-akselinen
Tuotenumero:
QG40-KAXY-4,0E-AI-CM Kopioitu!
4 g
2 kpl
4-20 mA
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,15 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-16,0 g, 0,5-4,5 V, 2-akselinen
Tuotenumero:
QG40-KAXY-16,0E-AV-CM Kopioitu!
16 g
2 kpl
0,5-4,5 V
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,5 g
16 mg
1 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-16,0 g, 4-20 mA, 2-akselinen
Tuotenumero:
QG40-KAXY-16,0E-AI-CM Kopioitu!
16 g
2 kpl
4-20 mA
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,5 g
16 mg
1 mg/K
-25 °C
85 °C
CE
QG40-kallistusanturi, 2-akselia
Kiihtyvyysanturi, +/-1,5 g, 0,5-4,5 V, 2-akselinen
Tuotenumero:
QG40-KAXY-1,5E-AV-CM Kopioitu!
1,5 g
2 kpl
0,5-4,5 V
M12
30 V
10 V
IP67
Muovi
40 mm
40 mm
25 mm
0,08 g
4 mg
0,6 mg/K
-25 °C
85 °C
CE
