BERNSTEIN

Magneettikytkimet Reed-tekniikalla

Perusmallit teollisuuskäyttöön

Magneettikytkin tunnistaa ainoastaan magneetin. Magneettikytkimiä voidaan käyttää lähestymiskytkimien tapaan.
  • Kosketin ulostulo
  • Pitkät tunnistusetäisyydet
  • Tunteeton lialle, pölylle ja kosteudelle
  • Tunnistaa myös levyn läpi
  • IP65

Valitse tuote

Valitse tuote
bernstein.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Tunnistusetäisyys 18 mm
Referenssimagneetti T62N/S
Ulostulo NO
Rungon materiaali Ruostumaton teräs
Max. jännite 250 V

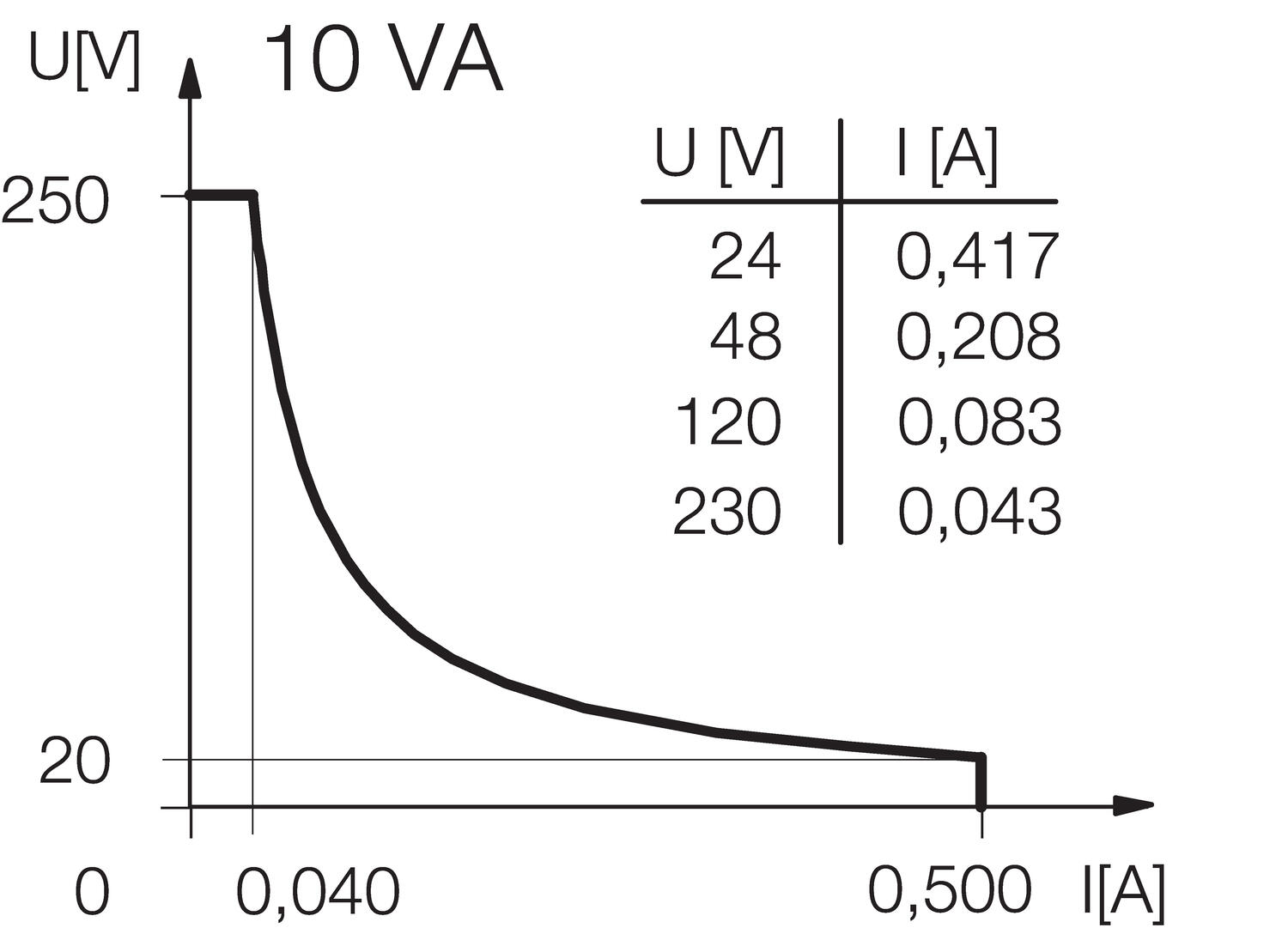

Katkaisukyky 10 VA/0,5 A

*Invisible Heading*
IP-luokka IP67
Min. käyttölämpötila -5 °C
Max. käyttölämpötila 70 °C
Kaapelin pituus 1 m

Tiedostot

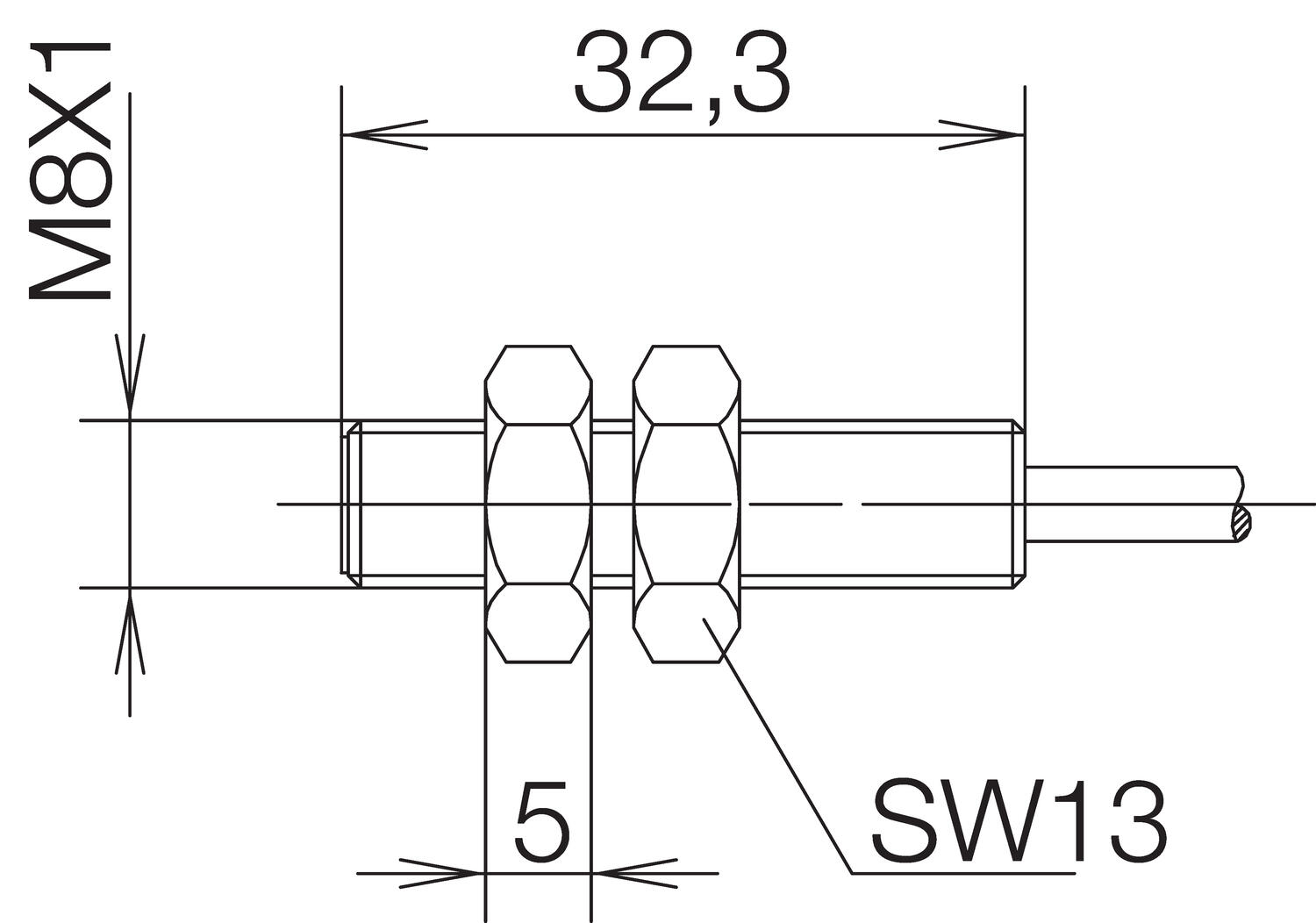

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

Reed tekniikka:
Kytkevänä elementtinä käytetään REED -relettä, joka on pieneen lasiputkeen suljettu magneetille herkkä kosketin. Kun magneetti tuodaan lähelle, kärki sulkeutuu ja kun magneetti poistetaan, kärki palautuu alkuperäiseen tilaansa.
Bistabiili -malleissa kärki jää vetäneeksi vaikka magneetti poistetaan, kun magneetti tuodaan uudelleen tunnistusalueelle kärki palautuu alkuperäiseen tilaansa.

Hall tekniikka:
Hall tekniikka perustuu magneettivuossa tapahtuvaan muutokseen. Verrattuna reed-kytkimeen elektroninen magneettikytkin tarjoaa huomattavia etuja: korkea kytkentätaajuus, luotettavuus, immuuni tärinälle, stabiili kytkentä, pitkä elinikä, korkea toistotarkkuus, nopea kytkentäaika ja pitkät tunnistusetäisyydet. Hall-kytkin soveltuu mainiosti mm. paikoitukseen, pyörimisnopeuden valvontaan tai mittaamiseen. Tunnistusetäisyys jopa 60 mm!



Magneettikytkimen suojaus:
Reed releen pienestä koosta ja ilmavälistä johtuen koskettimen sähköiseen suojaukseen on kiinnitettävä erityistä huomiota, induktiivisillä kuormilla on käytettävä suojaavia komponentteja joita ovat:



Connection. Image 1.



AC-kuormalla: Varistori tai RC-suoja (vastus+kondensaattori) kärjen rinnalla



Connection. Image 2.

Connection. Image 3.



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Uusi crouzet millenium plc
Tuoteuutiset

Millenium logiikka – Uusi generaatio

Uudistunut Millenium 3 -logiikkaohjain tarjoaa tutut toiminnot ja uusia ominaisuuksia. Ohjelmoi helposti ilmaisella Crouzet Soft -ohjelmistolla ilman koodausta.

JBC:n juotosasemat nyt verkkokaupassa!
Tuoteuutiset

JBC-juotosasemat ja tarvikkeet nyt saatavilla verkkokaupastamme!

JBC:n juotosasemat, kaikki juotostarvikkeet sekä varaosat on nyt tilattavissa helposti ja nopeasti verkkokaupasta! Tutustu valikoimaan nyt!

NTF turva-aidat
Yleistä

Turvaa ja kestävyyttä – NTF:n ruostumattomat turva-aidat teollisuuteen

Olemme laajentaneet tuotevalikoimaamme ja aloittaneet yhteistyön NTF Aalborg A/S:n kanssa. Lue lisää!
Auttamisesta arkea ja oem
Yleistä

Auttamisesta arkea – yhdessä parempaa huomista

Vähensimme yrityslahjojen määrää ja korvasimme ne aineettomalla lahjoituskortilla. Lue mitä se tarkoittaa!

THC387-liitinkaapeli
Tuoteuutiset

Technon valmiiksi valetut liitinkaapelit takaavat luotettavan liitännän

Technon valmiiksi valetut liitinkaapelit tarjoavat nopean ja luotettavan ratkaisun teollisuuden liitäntähaasteisiin. Lue lisää!

igus Vector award kilpailu
Yleistä

Etsitään: luovia ja ainutlaatuisia sovelluksia energiansiirtoketjuilla

Vector Award -kilpailussa palkitaan korkean suorituskyvyn muovista valmistettujen energiansiirtoketjujen sovelluksia. Imoittaudu mukaan kisaan!

Suosikit Tilausnumero: Tunnistusetäisyys Referenssimagneetti Ulostulo Rungon materiaali Max. jännite Max. jännite DC Katkaisukyky IP-luokka Min. käyttölämpötila Max. käyttölämpötila Kaapelin pituus Max. jännite AC Hinta

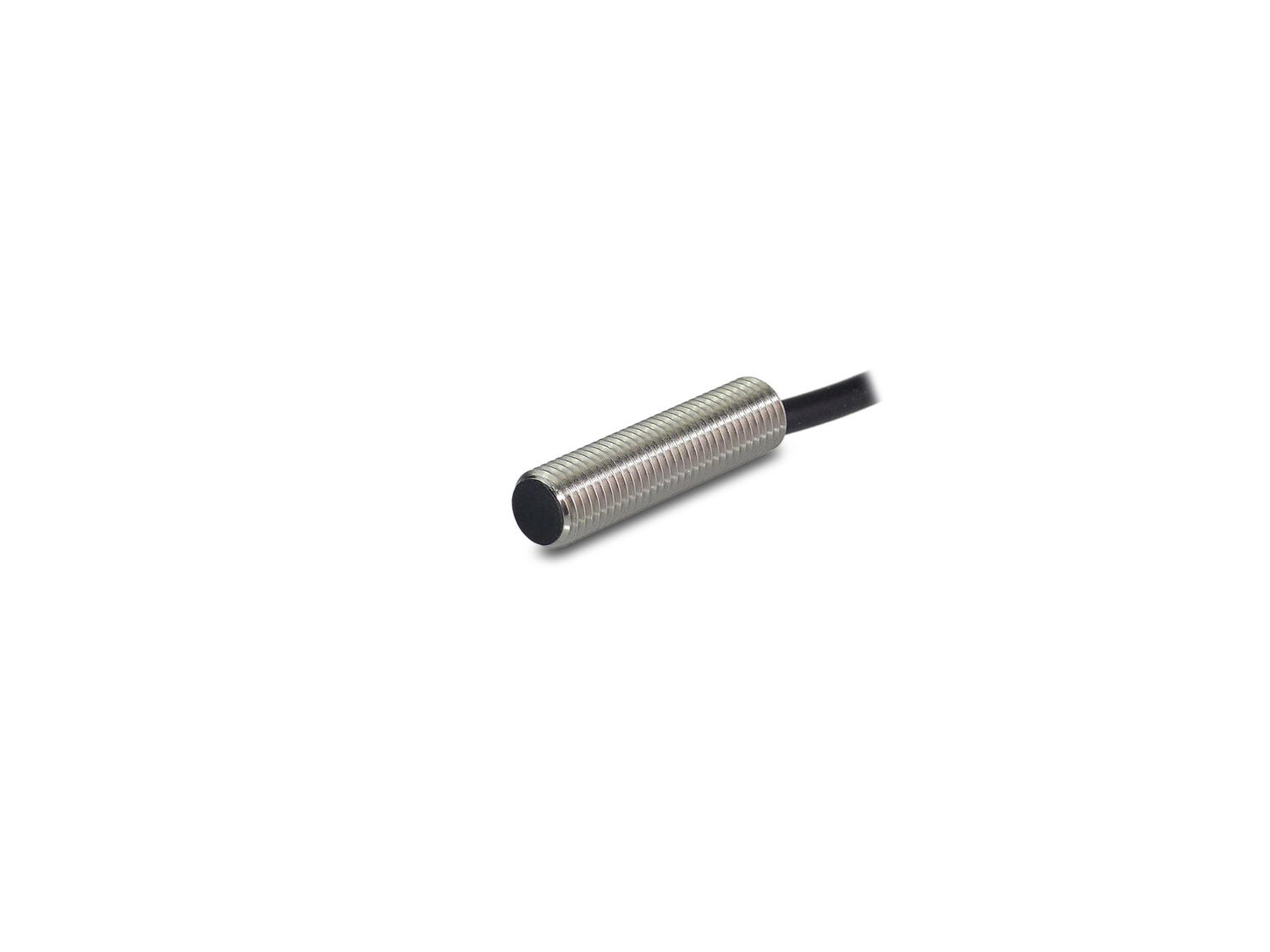

Magneettikytkin MAN-0812-B-1
Magneettikytkin MAN-0812-B-1, M8, NO, rst
Tuotenumero:
631.1208.732 Kopioitu!
18 mm
T62N/S
NO
Ruostumaton teräs
250 V
10 VA/0,5 A
IP67
-5 °C
70 °C
1 m
Magneettikytkin MAN-0812-B-1
Magneettikytkin MAN-0813-Y-1, M8, CO, rst
Tuotenumero:
631.0308.733 Kopioitu!
29 mm
T62N/S
Monostabiili, Vaihtokosketin
Ruostumaton teräs
175 V
5 VA
IP67
-5 °C
90 °C
1 m
125 V
Magneettikytkin
Magneettikytkin MAK-3312 F-2, M12, NO, muovi
Tuotenumero:
631.4233.708 Kopioitu!
7 mm
T62N/S
NO
Muovi
250 V
100 VA/3,0 A
IP67
-5 °C
70 °C
2 m

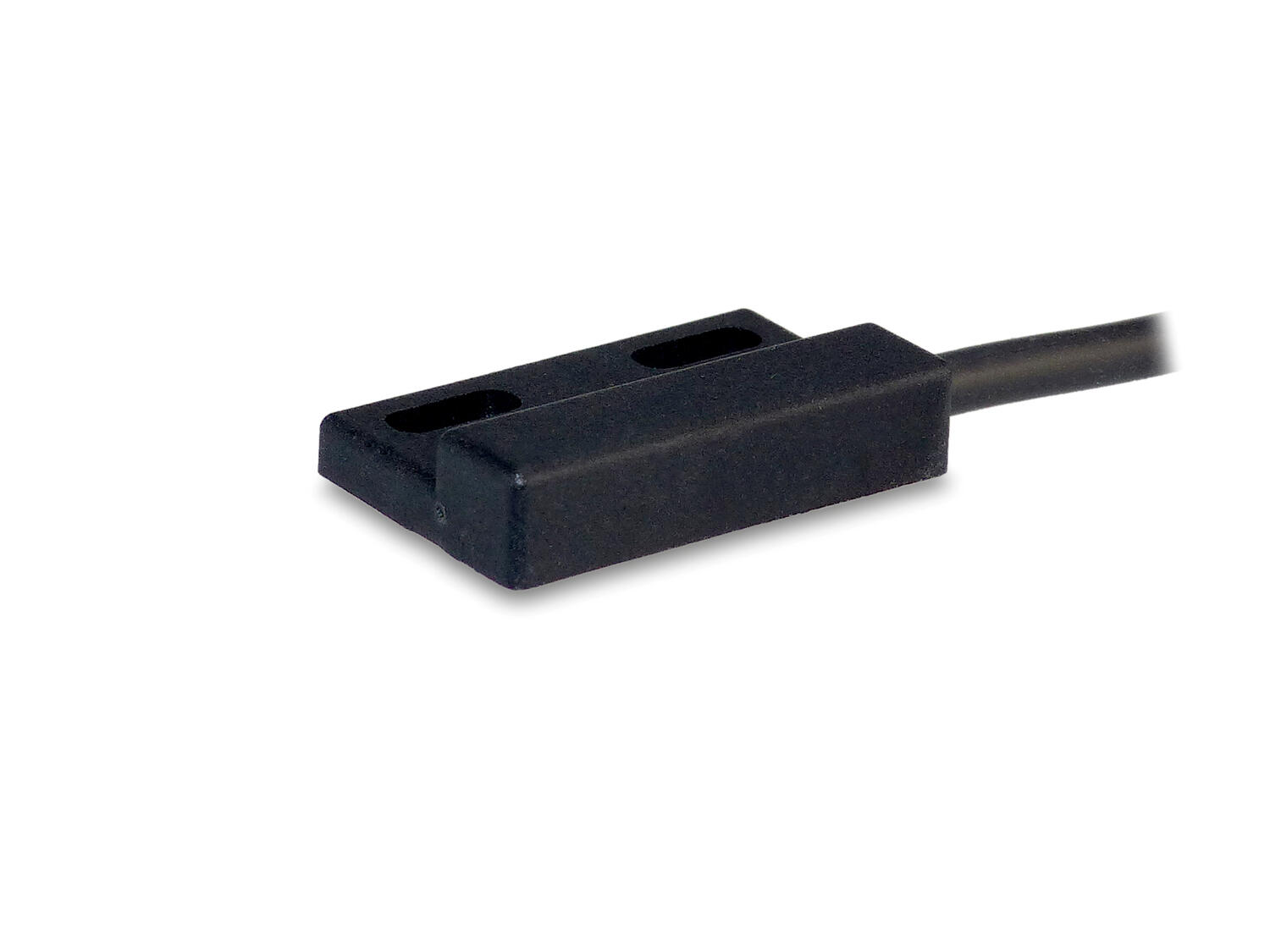

Magneettikytkin MAK-1112-B-1
Magneettikytkin MAK-1112-B-1, 29x6x18, NO, muovi
Tuotenumero:
631.1211.692 Kopioitu!
10 mm
TK1111
NO
Muovi
250 V
10 VA/0,5 A
IP67
-5 °C
70 °C
1 m

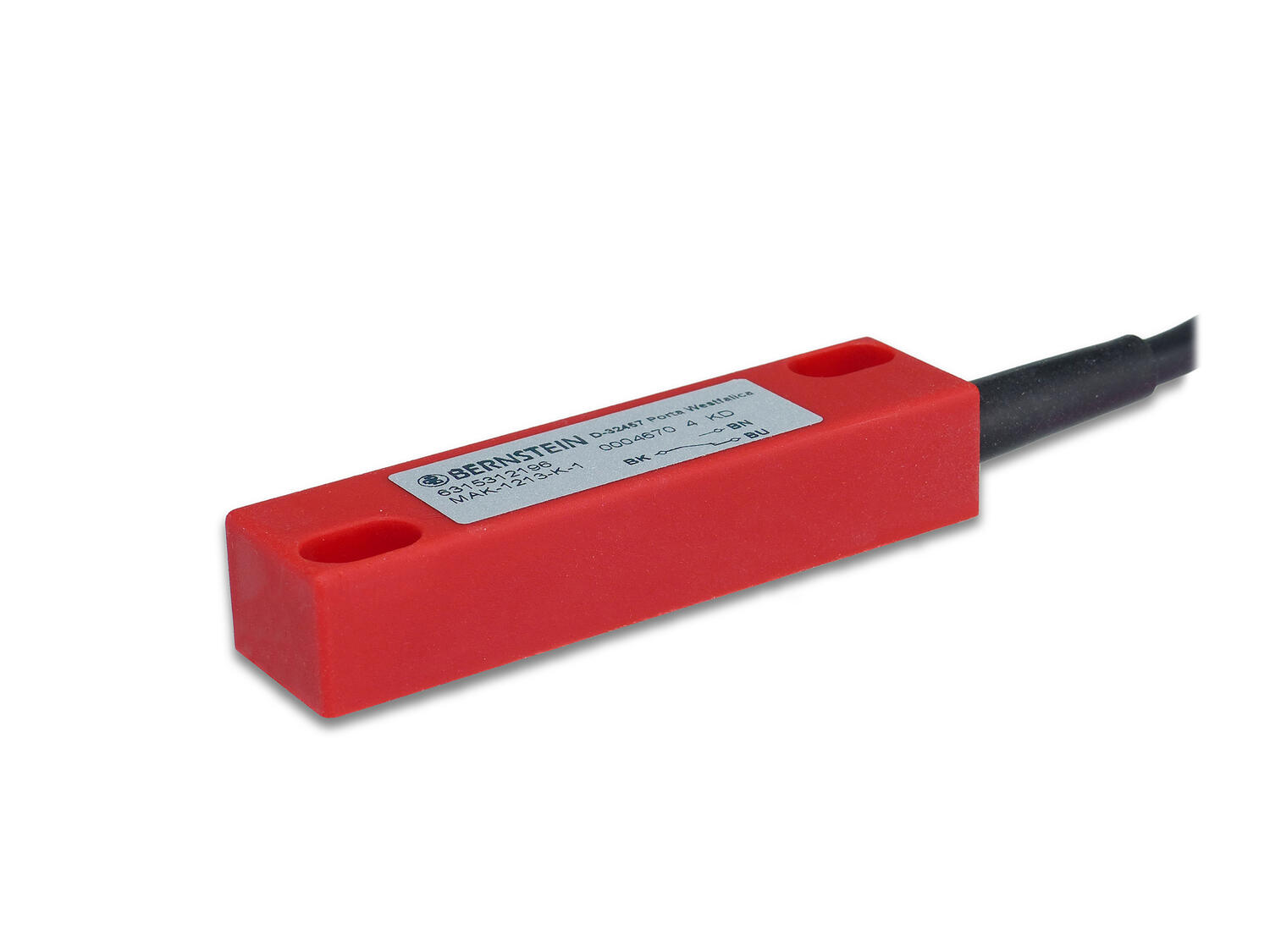

Magneettikytkin MAK-1212-F-1
Magneettikytkin MAK-1212-F-1, 80x15x20, NO, muovi
Tuotenumero:
631.4212.695 Kopioitu!
21 mm
TK2112
NO
Muovi
250 V
100 VA/3 A
IP67
-5 °C
70 °C
1 m
Magneettikytkin MAK-1212-F-1
Magneettikytkin MAK-1213-K-1, 80x15x20, CO, muovi
Tuotenumero:
631.5302.689 Kopioitu!
18 mm
TK2102
Monostabiili, Vaihtokosketin
Muovi
250 V
30 VA/0,5 A
IP67
-5 °C
70 °C
1 m
