SG-BWS-T4-MT valvontayksikkö
Datalogicin SG-BWS-T4-MT valvontayksikössä on monipuoliset toiminnot:
- valvontayksikköön voidaan kytkeä 1-4 turvavalokennoparia + 1-2 turvavaloverhoa
- single / double muting, eli voidaan valita joko 1-kanavainen muting tai 2 -kanavainen muting
- override-toiminnot molemmille kanaville, aktivointi joko pito- tai pulssi moodilla
- valittavissa 3 eri muting-toimintoa: 2-säteinen ristikkäis (X), 4-säteinen rinnakkais (T) tai 2-säteinen rinnakkais (L)
- turvaulostulot ovat potentiaalivapaat relekoskettimet, 2 x NO
Muting toiminnot
SG-BWS-T4-MT valvontayksikön erikoisuutena on 2 erillistä muting kanavaa (A ja B), ks kuva alla.
Samat asetukset pätevät molemmille kanaville.
SG-BWS-T4-MT valvontayksikköön voidaan kytkeä 1-4 turvavalokennoa ja 1-2 turvavaloverhoa.
Muting toimintoa käytetään yleisesti sallimaan kappaleen pääsy vaara-alueelle tai pois vaara-alueelta ja samanaikaisesti estämään ihmisen kulku vaara-alueelle.
Yleisimmät sovellukset liittyvät kuljetinratkaisuihin, mutta muting-toimintoa voidaan käyttää myös useissa muissa sovelluksissa.
Kappaleen ja ihmisen erottamiseen on käytössä useita eri malleja joista lisää alla. Useimmin muting-antureina käytetään valokennoja, mutta myös rajakytkimiä ym. antureita. Näiden muting antureiden ei tarvitse olla turvahyväksyttyjä.
Katso manuaalista tarkemmat ohjeet turvavaatimuksille, nopeuksille, anturisijoitukselle jne.
Override ohitustoiminto
Override ohitustoiminnon avulla turvavalopuomi voidaan pakottaa muting-tilaan, silloin kun turvavalopuomin säde/säteet on katkaistuna ohikulkevan kappaleen toimesta ja järjestelmä vaatii nollausta/uudelleenkäynnistystä. Tarkoituksena on tyhjentää turvavalopuomin vaikutusalue kappaleista jotka ovat pysähtyneet sen eteen johtuen toimintahäiriöstä työkierrossa tai muting aikarajan ylittymisestä.
Esimerkiksi jos kuljettimella kulkeva kuormalava pysähtyy turvavalopuomin vaikutusalueelle, ei kuljetinta pysty normaalisti käynnistämään koska turvavalopuomin turvaulostulot ovat auki. Tähän tarkoitukseen on Override ohitustoiminto joka pakottaa turvaulostulot kiinni kun Override ohitustoiminnolle annetut ehdot täyttyvät.

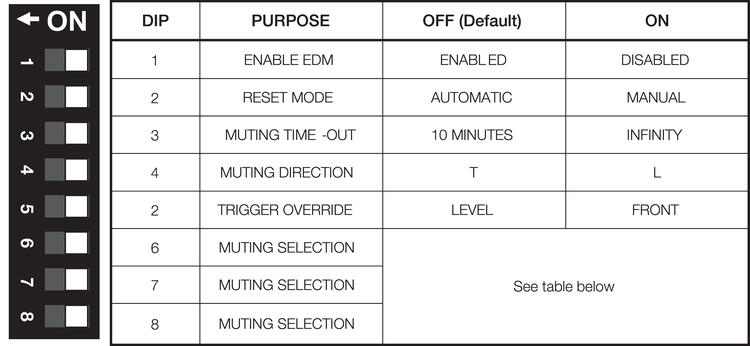

Asetukset
Valvontayksikön etulevyssä on 2 kpl 8-rivisiä DIP-rimoja. | |
| |
1) EDM valinta: Dip OFF = EDM päällä, Dip ON = EDM pois käytöstä | |
2) Kuittaus valinta: Dip OFF = Automaattikuittaus, Dip ON = Käsinkuittaus | |
3) Muting aikarajavalinta: Dip OFF = 10 min, Dip ON = ääretön, ei aikarajoitusta | |
4) Muting toiminto: Dip OFF = T*, Dip ON = L | |
5) Override aktivointi: Dip OFF = pito, Dip ON = pulssi | |
6) Muting-kanavan valinta, ks. taulukko alla | |
7) Muting-kanavan valinta, ks. taulukko alla | |
8) Muting-kanavan valinta, ks. taulukko alla | |
| |
* 2-säteen ristikkäis-muting toimii samalla DIP-kytkin konfiguroinnilla kuin 4-säteen T-muting. | |
| |

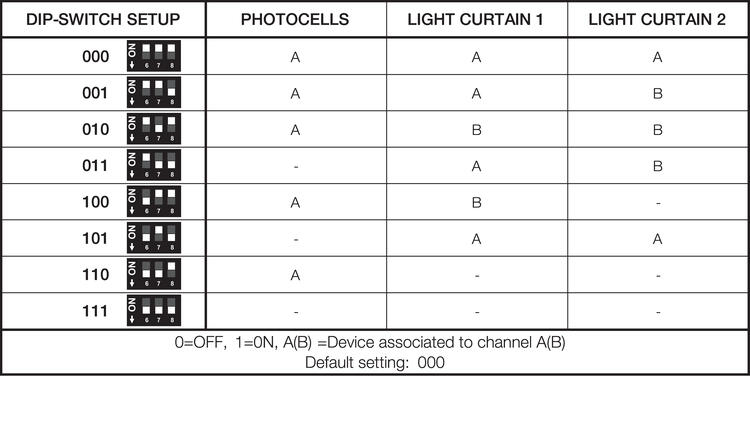

Asetukset muting-kanaville | |
| |
- 1-4 :lle turvavalokennolle ja 1-2 turvavaloverholle
- Muting-toiminnot, single / double muting
- 2 NO turvareleulostulot
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Käyttöjännite | 24 V DC |
| Paino | 370 g |
| IP-luokka | IP20 |
| Rungon materiaali | Nylon |
| Max. ulostulovirta | 3,6 A |
| Max. käyttölämpötila | 55 °C |
| Min. käyttölämpötila | 0 °C |
| Max. varastointilämpötila | 70 °C |
| Min. varastointilämpötila | -25 °C |
| Hyväksynnät | CE, cULus, TÜV |
| Tehonkulutus | 3,8 W max |
*Invisible Heading* |
|
|---|---|
| PL | e (EN ISO 13849-1) |
| SIL | 3 (EN IEC 62061) |
| Jännitetoleranssi | ±15 % |
| Tehonkulutus | 3,8 W |
| T1 (Elinikä vuosina) | 20 |
| Max. kaapelipituus | 50 m |
| Yhdenmukaisuusvaatimukset | EMC, LVD, MD |
| DC | 99 % |
| MTTFd | 183 vuotta |

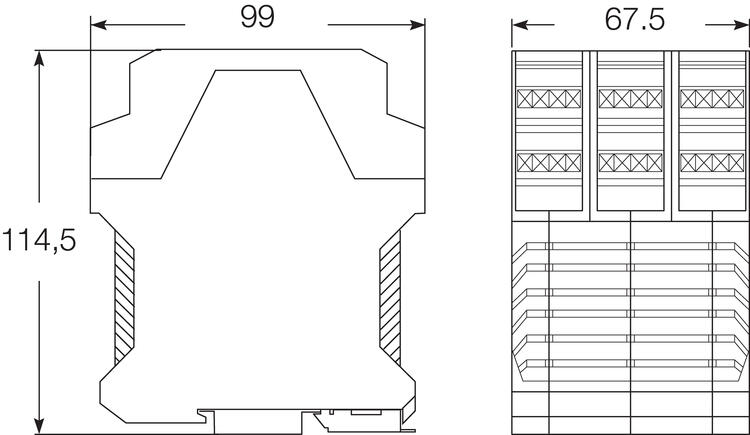

Mitat ja kytkennät
Valvontayksikön etulevyssä on 2 kpl 8-rivisiä DIP-rimoja.
DIP-kytkimillä saadaan konfiguroitua SG-BWS-T4-MT valvontayksikön toimintoja
HUOM! Molempien DIP-rimojen asetukset pitää olla identtiset.
Asetukset muting-kanaville

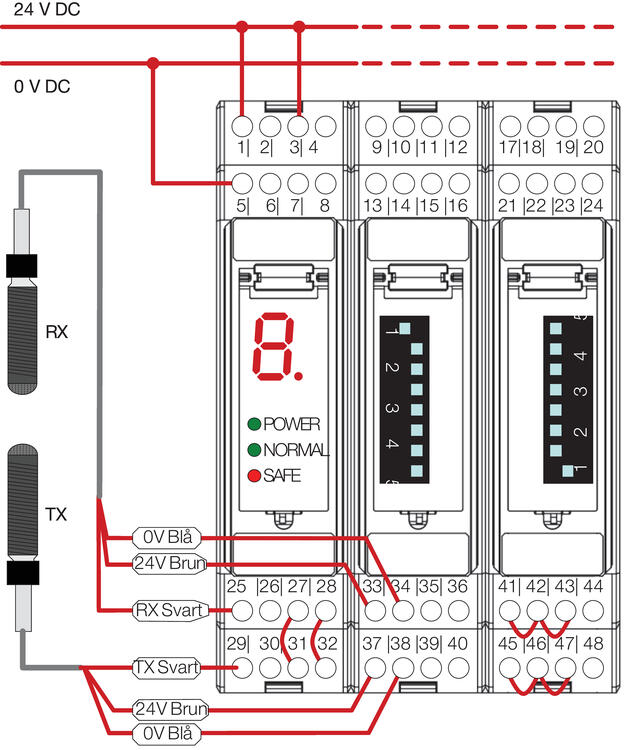

1. Yhden turvavalokennoparin kytkentä
- Automaattikuittaus
HUOM! Käyttämättömät turvavalokennojen
ja turvavaloverhojen liittimet pitää lenkittää;
26-30, 27-31 ja 28-32 sekä 41-42-43 ja 45-46-47

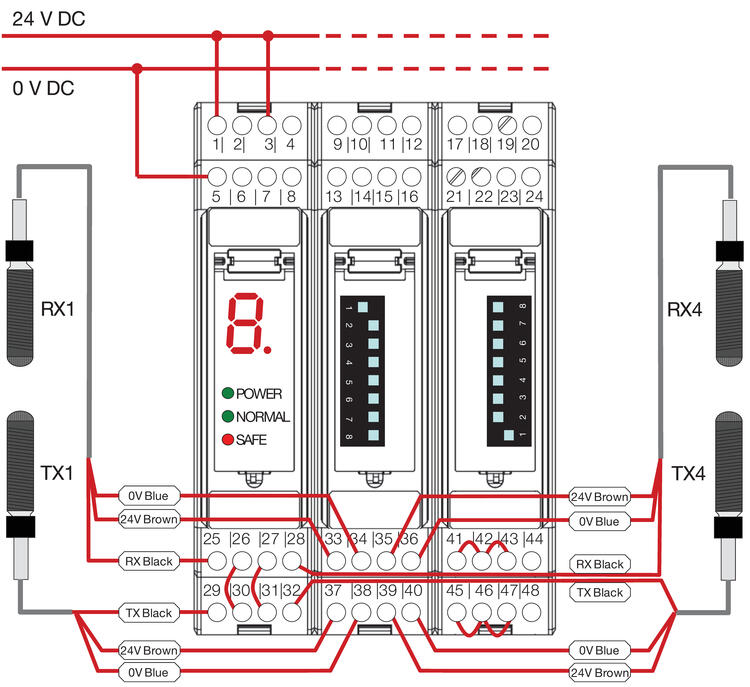

2. Kahden turvavalokennoparin kytkentä
- Automaattikuittaus
HUOM! Käyttämättömät turvavalokennojen
ja turvavaloverhojen liittimet pitää lenkittää;
26-30 ja 27-31 sekä 41-42-43 ja 45-46-47
Käsinkuittaus

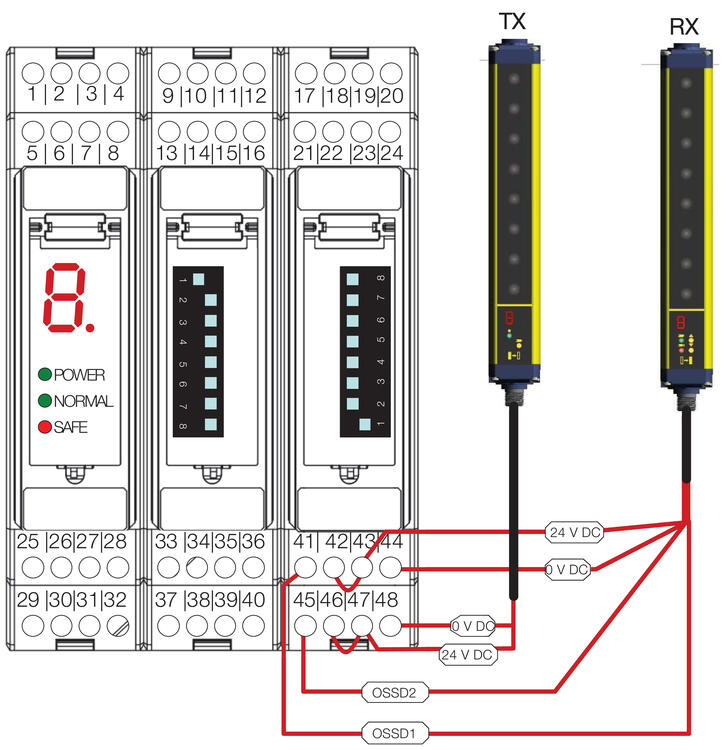

5. Yhden turvavaloverhoparin kytkentä
HUOM! Toisen turvavaloverhon liittimet pitää
lenkittää 42-43 ja 46-47.

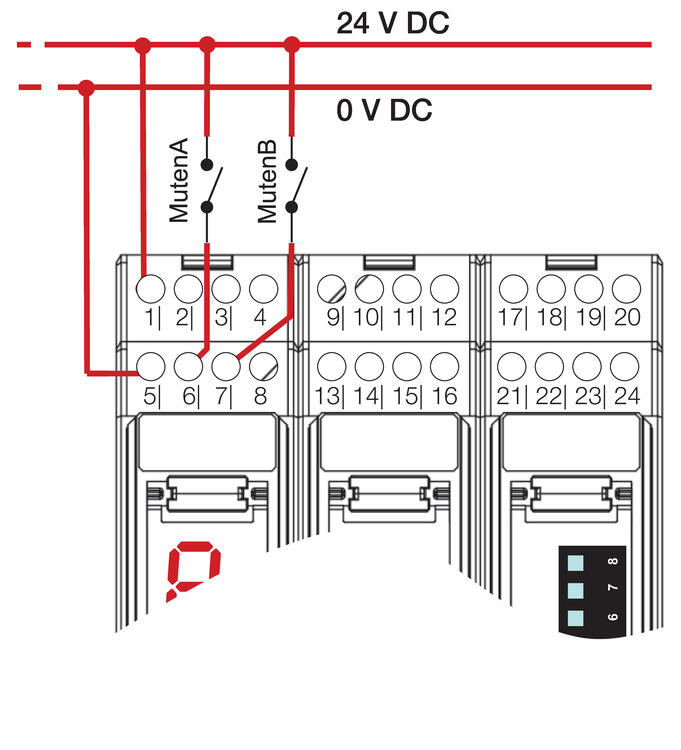

6. Muting enable tulot, eli 3´s muting input.
ei kytketty = muting mahdollinen, 24 VDC = muting ei mahdollinen,
Esimerkissä käytössä molemmat muting kanavat (A ja B).

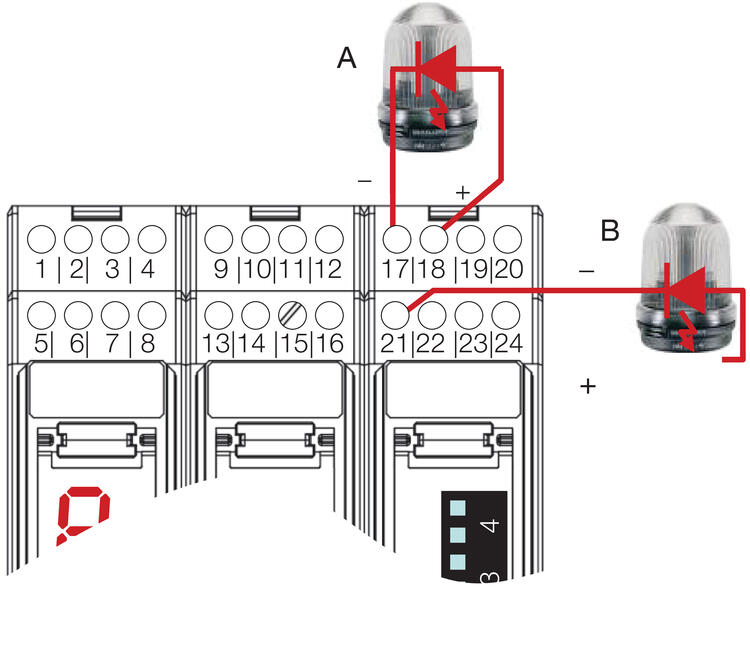

7. Muting-lamppujen kytkentä.
A ja B kanaville on oma muting-lamppu
HUOM! Nämä on kytkettävä muting-toiminnon indikoimiseen.

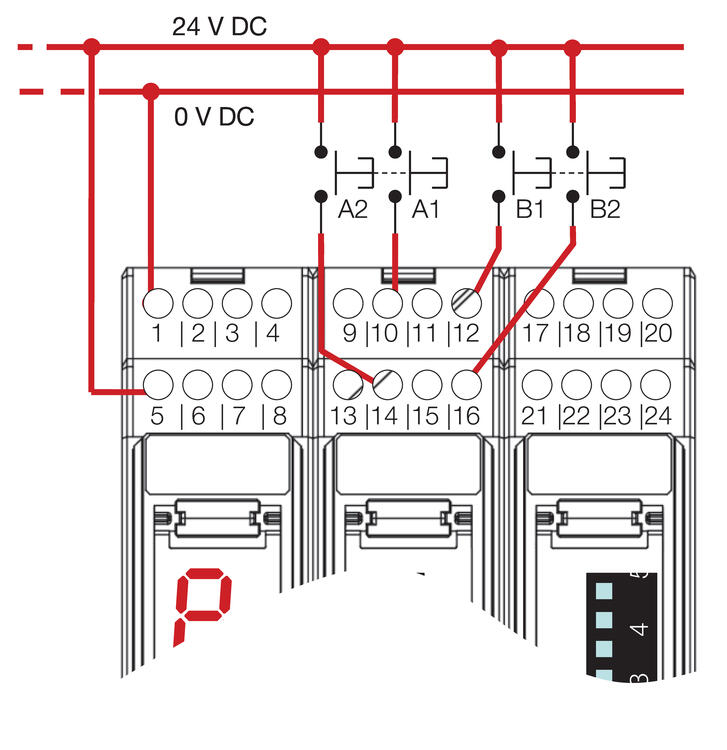

8. Override-painikkeiden kytkentä.
Esimerkissä käytössä molemmat muting kanavat (A ja B).
Tekniset kuvat

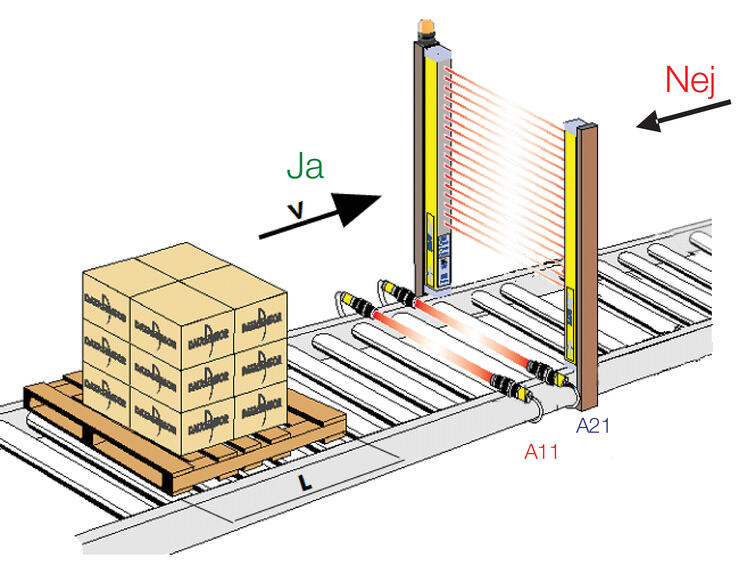

1. Vaara-alueelta ulos syöttö (2-säteinen rinnakkais-muting, L)

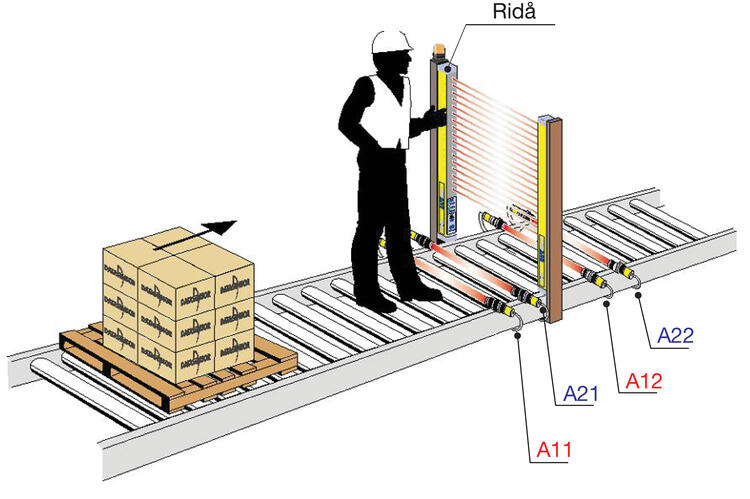

3. Mahdollisuus sekä sisään- että ulos syöttöön (4-säteinen rinnakkais-muting, T)

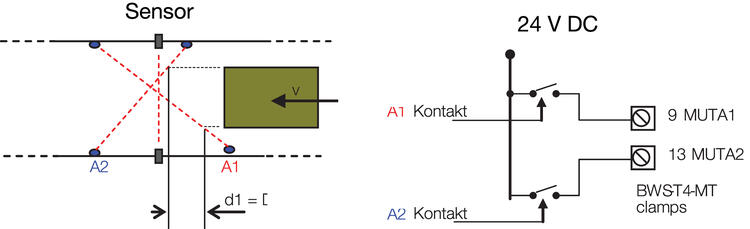

2. Mahdollisuus sekä sisään- että ulos syöttöön (2-säteinen ristikkäis-muting, X).
Huom! Ristikkäis-muting DIP-asetus on sama kuin T-muting.

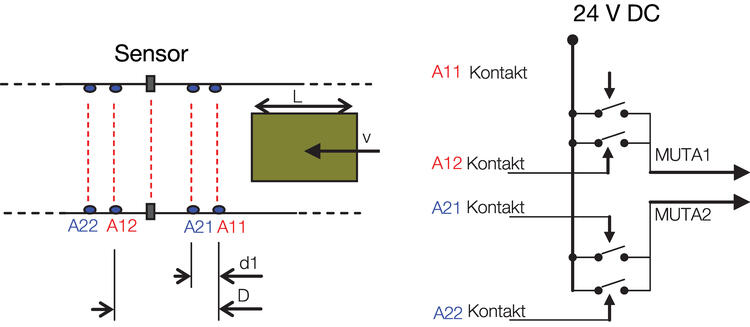

4. T-muting anturikytkentä SG-BWS-T4-MT valvontayksikköön
Kanava A käytössä
