DATASENSING

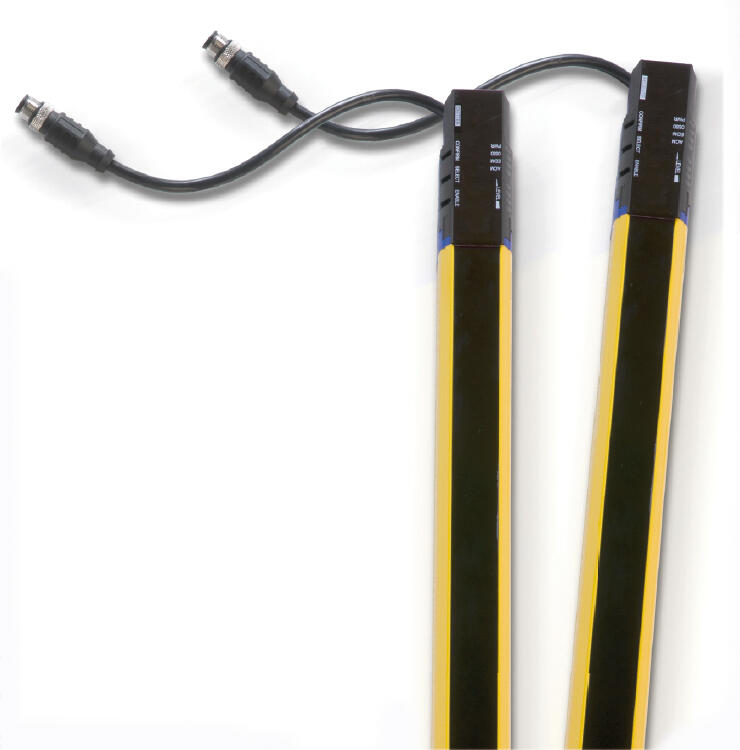

Turvavaloverho SG2-M 30

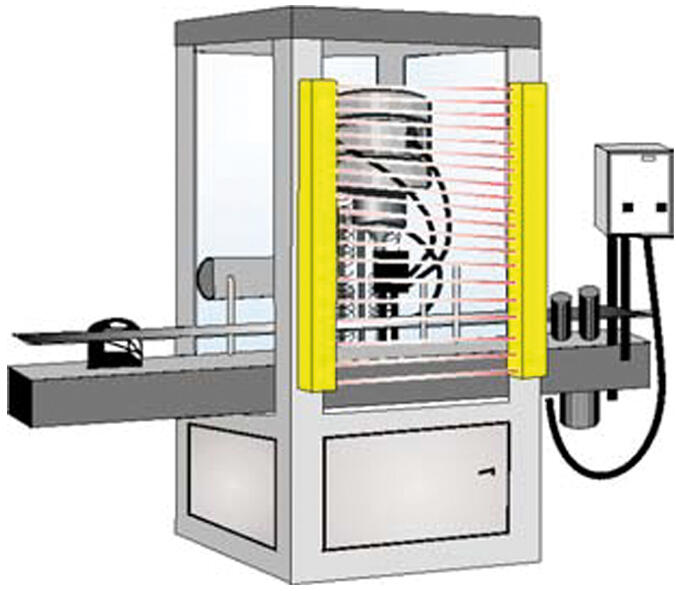

Datalogicin uusi turvavaloverho SG2-M 30 on tarkoitettu käsisuojaukseen (resoluutio 30 mm) ja erityisesti muting (passivointi) sovelluksiin.
Täysin uuden koteloinnin ja tekniikan ansiosta SG2-M turvavaloverhossa ei ole lainkaan kuollutta aluetta, eli koko etupinta on tunnistavaa aluetta.
Näin saadaan turvavaloverhon mahtumaan pienempään asennustilaan.
Datalogic on suunnitellut SG2-M turvavaloverhon nimenomaan muting-sovelluksiin: valittavissa on mm. muting aikaraja sekä muting-toiminto:
X (2-sädettä ristikkäin), T (4-sädettä rinnakkain) tai L (2 sädettä rinnakkain).
Lisäksi valittavissa täysi (total) tai osittainen (partial) muting. Osittaisella muting-toiminnolla tarkoitetaan että passivoidaan vain osa turvavaloverhon säteistä.
Kolmatta muting-sisääntuloa (muting enable) s käytetään ns. "kuljetin käy" signaalina.
Useissa sovelluksissa nämä ominaisuudet antavat lisäturvallisuutta ja ehkäisevät turvalaitteen tahallista ja tahatonta ohittamista.
Turvavaloverhossa on valittavissa kuittaus (autom/manual) ja sisääntulo ulkoisten koskettimien valvonnalle (EDM). Turvaulostuloina on 2 x PNP turvatransistoria ja jos tarve on potentiaalivapaille koskettimille, on valikoimassamme mm. Datalogicin CSME turvarele.
SG2-M 30 turvavaloverhot ovat Tyypin 2 ja tason PL c turvalaitteita, standardien EN ISO 13849-1 ja EN 62061 mukaan.
Toimitus sisältää ST-KSTD-SE asennuskiinnikkeet.
Datalogic myöntää 3 vuoden takuun turvavalopuomeille ja turvavaloverhoille.
Soveltuvuus
Käsisuojaus (R ≤ 40 mm) |
|
|
|
- Turvavaloverho, Tyyppi 2, PL c
- Käsisuojaus (R30), alue 0,2-20 m
- Muting(+) toiminnot integroituna
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| IP-luokka | IP65 |
| Reaktioaika | 13 ms |
| LED-indikointi | 8 x LED |
| Rungon materiaali | Alumiini |
| Max. käyttölämpötila | 50 °C |
| Min. käyttölämpötila | 0 °C |
| Hyväksynnät | CE, TÜV |
| Toimintaetäisyys | 0,2-20 m |
| Suojauskorkeus | 300 mm |
| Max. tehonkulutus | Lähetin 3 W, Vastaanotin 5 W (ilman kuormaa) |
| Syöttöjännite | 24 V DC, stabiloitu |
| PL | c (EN ISO 13849-1) |
| SFF | 98,40% |
| SIL | 1 (EN 61805) |
*Invisible Heading* |
|
|---|---|
| Jännitetoleranssi | ±20 % |
| Turvaulostulot | 2 x OSSD |
| T1 (Elinikä vuosina) | 20 |
| Tyyppi | 2 |
| Kaapeliliitäntä, vastaanotin | M12, 12-nap + M12, 5-nap muting-antureille |
| Kaapeliliitäntä, lähetin | M12, 5-nap (4-nap) |
| Max. kaapelipituus | 50 m |
| Max. kytkentävirta | 0,5 A |
| DC | 97,50% |
| Extratoiminnot | EDM, kuittaus (manual/automatic), muting, koodaus |
| MTTFd | 273 vuotta |
| Säteiden lukumäärä | 16 |
Tuotekuvaus
Datalogicin uusi turvavaloverho SG2-M 30 on tarkoitettu käsisuojaukseen (resoluutio 30 mm) ja erityisesti muting (passivointi) sovelluksiin.
Täysin uuden koteloinnin ja tekniikan ansiosta SG2-M turvavaloverhossa ei ole lainkaan kuollutta aluetta, eli koko etupinta on tunnistavaa aluetta.
Näin saadaan turvavaloverhon mahtumaan pienempään asennustilaan.
Datalogic on suunnitellut SG2-M turvavaloverhon nimenomaan muting-sovelluksiin: valittavissa on mm. muting aikaraja sekä muting-toiminto:
X (2-sädettä ristikkäin), T (4-sädettä rinnakkain) tai L (2 sädettä rinnakkain).
Lisäksi valittavissa täysi (total) tai osittainen (partial) muting. Osittaisella muting-toiminnolla tarkoitetaan että passivoidaan vain osa turvavaloverhon säteistä.
Kolmatta muting-sisääntuloa (muting enable) s käytetään ns. "kuljetin käy" signaalina.
Useissa sovelluksissa nämä ominaisuudet antavat lisäturvallisuutta ja ehkäisevät turvalaitteen tahallista ja tahatonta ohittamista.
Turvavaloverhossa on valittavissa kuittaus (autom/manual) ja sisääntulo ulkoisten koskettimien valvonnalle (EDM). Turvaulostuloina on 2 x PNP turvatransistoria ja jos tarve on potentiaalivapaille koskettimille, on valikoimassamme mm. Datalogicin CSME turvarele.
SG2-M 30 turvavaloverhot ovat Tyypin 2 ja tason PL c turvalaitteita, standardien EN ISO 13849-1 ja EN 62061 mukaan.
Toimitus sisältää ST-KSTD-SE asennuskiinnikkeet.
Datalogic myöntää 3 vuoden takuun turvavalopuomeille ja turvavaloverhoille.
Soveltuvuus
Käsisuojaus (R ≤ 40 mm) |
|
|
|
