GELBAU

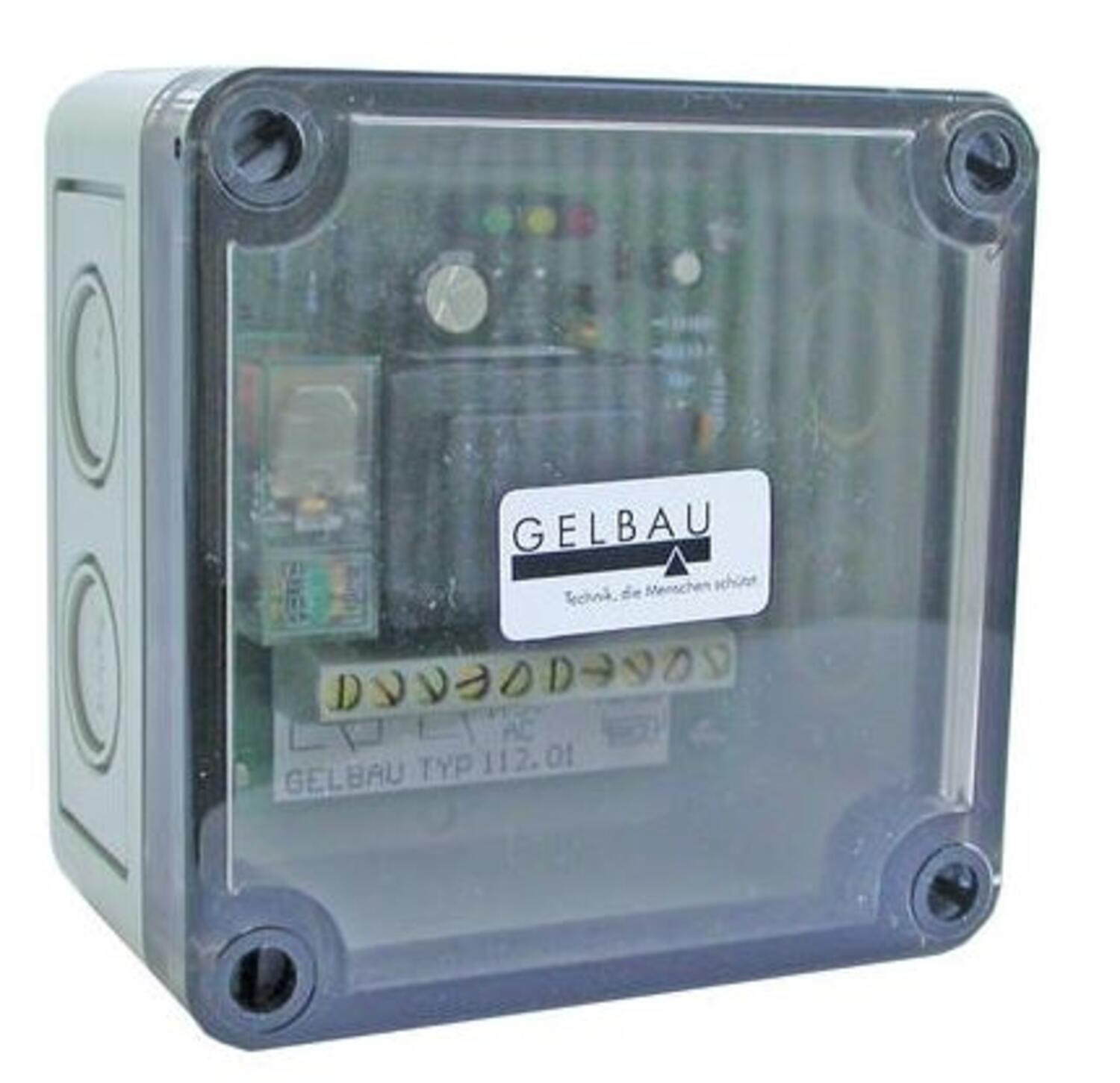

Gelbau valvontayksikkö PL c (Anti-Aqua)

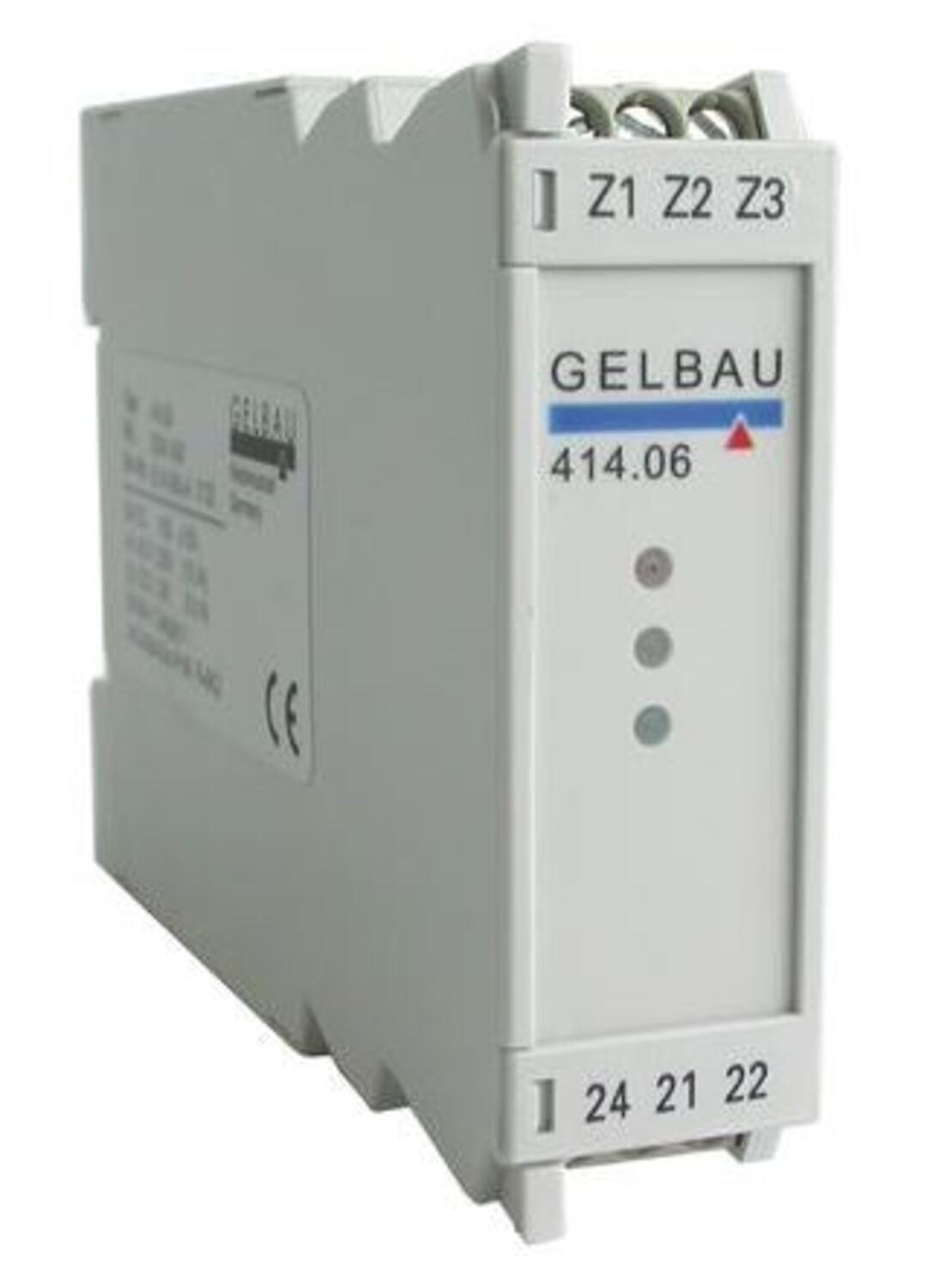

Gelbau Anti-Aqua valvontayksikkö turvareunan valvontaan vähemmän vaarallisiin sovelluksiin, esim. hitaat portit ja ovet. Erikoisuus Anti-Aqua malleissa, turvareuna voi täyttyä kokonaan puhtaalla vedellä aiheuttamatta oikosulkua ja näin turvakosketin ei aukea ennen kuin turvareunaa painetaan tai kontakti katkeaa. Valvontayksikkö lähettää/vastaanottaa Z1 & Z2 navoista matalan jännitteen (n. 5 V) turvareunaan 8,2 kW päätevastuksen kautta muodostaen suljetun piirin. Valvontayksikkö reagoi turvareunan aktivointiin (oikosulku), kaapelin katkeamiseen ja huonoon liitokseen aukaisemalla turvakoskettimen.
Tekniset tiedot
Syöttöjännite | 24 V DC tai 230 V AC |
Toleranssi | -15 %...+10 % |
Tehonkulutus | 3 VA |
Turvaulostulo | 1 NO rele |
Signaaliulostulo | 1 CO rele |
Max. jännite / ulostulo | 250 V AC / 24 V DC |
Max. virta / ulostulo | 4 A (AC11/220 V), 2 A (DC11/24 V) |
Kytkentäaika | Max. 15 ms |
Turvareunan pituus max. | 100 m |
Tilaindikointi | 3 x LED |
Kotelointiluokka | IP20 tai IP65 |
Lämpötila-alue | -20 °C...+55 °C |
Asennus | DIN-kisko tai pinta-asennus IP65 kotelo |
Turvaluokka | 1, standardin EN954-1 mukaan |
Standardi | EN1760-2 |
CE-vaatimukset | MD, LVD, EMC |
Hyväksynnät |
|
LED-indikointi |
|
| Turvareuna vaikutettuna |
| Turvapiiri poikki (keltainen ja punainen) |
| Turvareuna OK, turvakosketin kiinni |
VAROITUS! Anti-Aqua mallit eivät tunnista kosteutta tai puhdasta vettä turvareunan sisällä. Vesi voi jäätyä ja estää näin kontaktin syntymisen.

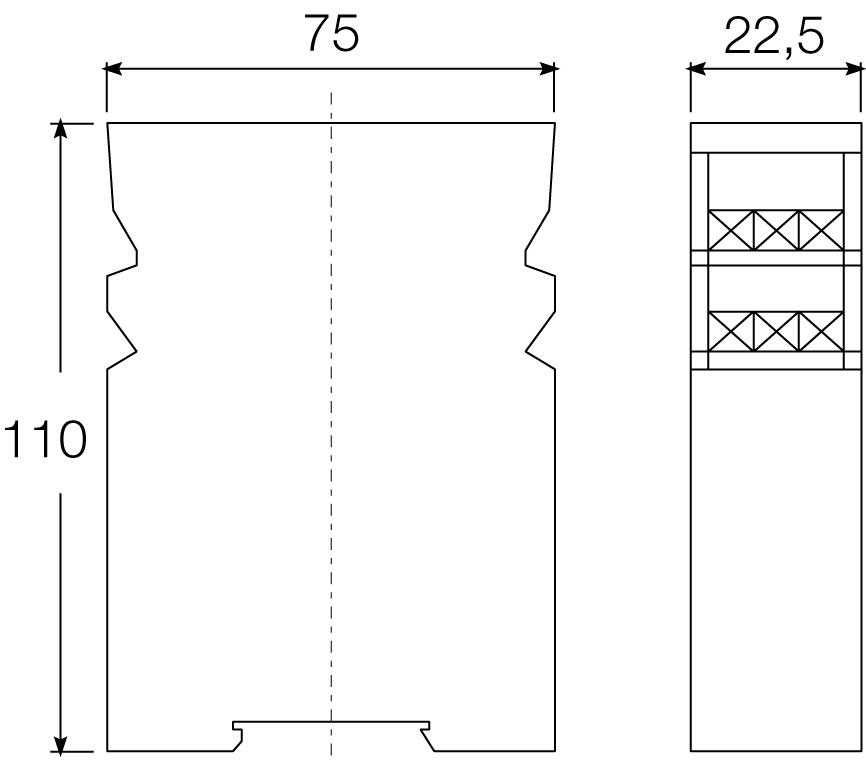

Mitat
(mm)
314.0 | 414.0 |
|
|
Kytkentä
|
- Anti-Aqua malli, toimii vaikka turvareuna täynnä vettä
- 1 NO turvaulostulo + 1 CO signaaliulostulo
- Turvaluokka 1 EN954-1 mukaan
- Automaattikuittaus
- IP20 tai IP65
Valitse tuote
Tekniset tiedot
| IP-luokka | IP65 |
|---|---|
| Max. käyttölämpötila | 55 °C |
| Min. käyttölämpötila | -20 °C |
| PL | c |
| Releulostulo, signaali | 1 CO |
| Releulostulo, turva | 1 NC |
|---|---|
| Syöttöjännite | 230 V AC |
| Turvareunojen max. lukumäärä | 1 kpl |
Tuotekuvaus
Gelbau Anti-Aqua valvontayksikkö turvareunan valvontaan vähemmän vaarallisiin sovelluksiin, esim. hitaat portit ja ovet. Erikoisuus Anti-Aqua malleissa, turvareuna voi täyttyä kokonaan puhtaalla vedellä aiheuttamatta oikosulkua ja näin turvakosketin ei aukea ennen kuin turvareunaa painetaan tai kontakti katkeaa. Valvontayksikkö lähettää/vastaanottaa Z1 & Z2 navoista matalan jännitteen (n. 5 V) turvareunaan 8,2 kW päätevastuksen kautta muodostaen suljetun piirin. Valvontayksikkö reagoi turvareunan aktivointiin (oikosulku), kaapelin katkeamiseen ja huonoon liitokseen aukaisemalla turvakoskettimen.
Tekniset tiedot
Syöttöjännite | 24 V DC tai 230 V AC |
Toleranssi | -15 %...+10 % |
Tehonkulutus | 3 VA |
Turvaulostulo | 1 NO rele |
Signaaliulostulo | 1 CO rele |
Max. jännite / ulostulo | 250 V AC / 24 V DC |
Max. virta / ulostulo | 4 A (AC11/220 V), 2 A (DC11/24 V) |
Kytkentäaika | Max. 15 ms |
Turvareunan pituus max. | 100 m |
Tilaindikointi | 3 x LED |
Kotelointiluokka | IP20 tai IP65 |
Lämpötila-alue | -20 °C...+55 °C |
Asennus | DIN-kisko tai pinta-asennus IP65 kotelo |
Turvaluokka | 1, standardin EN954-1 mukaan |
Standardi | EN1760-2 |
CE-vaatimukset | MD, LVD, EMC |
Hyväksynnät |
|
LED-indikointi |
|
| Turvareuna vaikutettuna |
| Turvapiiri poikki (keltainen ja punainen) |
| Turvareuna OK, turvakosketin kiinni |
VAROITUS! Anti-Aqua mallit eivät tunnista kosteutta tai puhdasta vettä turvareunan sisällä. Vesi voi jäätyä ja estää näin kontaktin syntymisen.
Mitat
(mm)
314.0 | 414.0 |
|
|
Kytkentä
|
