Gelbau valvontayksikkö PL c
Gelbaun pienikokoinen valvontayksikkö turvareunan valvontaan vähemmän vaarallisiin sovelluksiin, esim. hitaat portit ja ovet. Valvontayksikkö lähettää/vastaanottaa Z1 & Z2 navoista matalan jännitteen (n. 5 V) turvareunaan 8,2 kΩ päätevastuksen kautta muodostaen suljetun piirin. Valvontayksikkö reagoi turvareunan aktivointiin (oikosulku), kaapelin katkeamiseen ja huonoon liitokseen aukaisemalla turvakoskettimen.
Tekniset tiedot
Syöttöjännite | 24 V DC tai 230 V AC |
Toleranssi | -15 %...+10 % |
Tehonkulutus | 3 VA |
Turvaulostulo | 1 NO rele |
Max. jännite / ulostulo | 250 V AC / 24 V DC |
Max. virta / ulostulo | 4 A (AC11/220 V), 2A (DC11/24 V) |
Kytkentäaika | Max. 15 ms |
Turvareunan pituus max. | 100 m |
Tilaindikointi | 3 x LED |
Kotelointiluokka | IP20 |
Lämpötila-alue | -20 °C...+55 °C |
Asennus | DIN-kisko |
Turvaluokka | 1, standardin EN954-1 mukaan |
Standardi | EN1760-2 |
CE-vaatimukset | MD, LVD, EMC |
Hyväksynnät |
|
Edut | LED-indikointi |
|
• Edullinen |
| Turvareuna vaikutettuna |
• Kapea, leveys vain 22,5 mm |
| Turvapiiri poikki (keltainen ja punainen) |
• LED-indikointi |
| Turvareuna OK, turvakosketin kiinni |

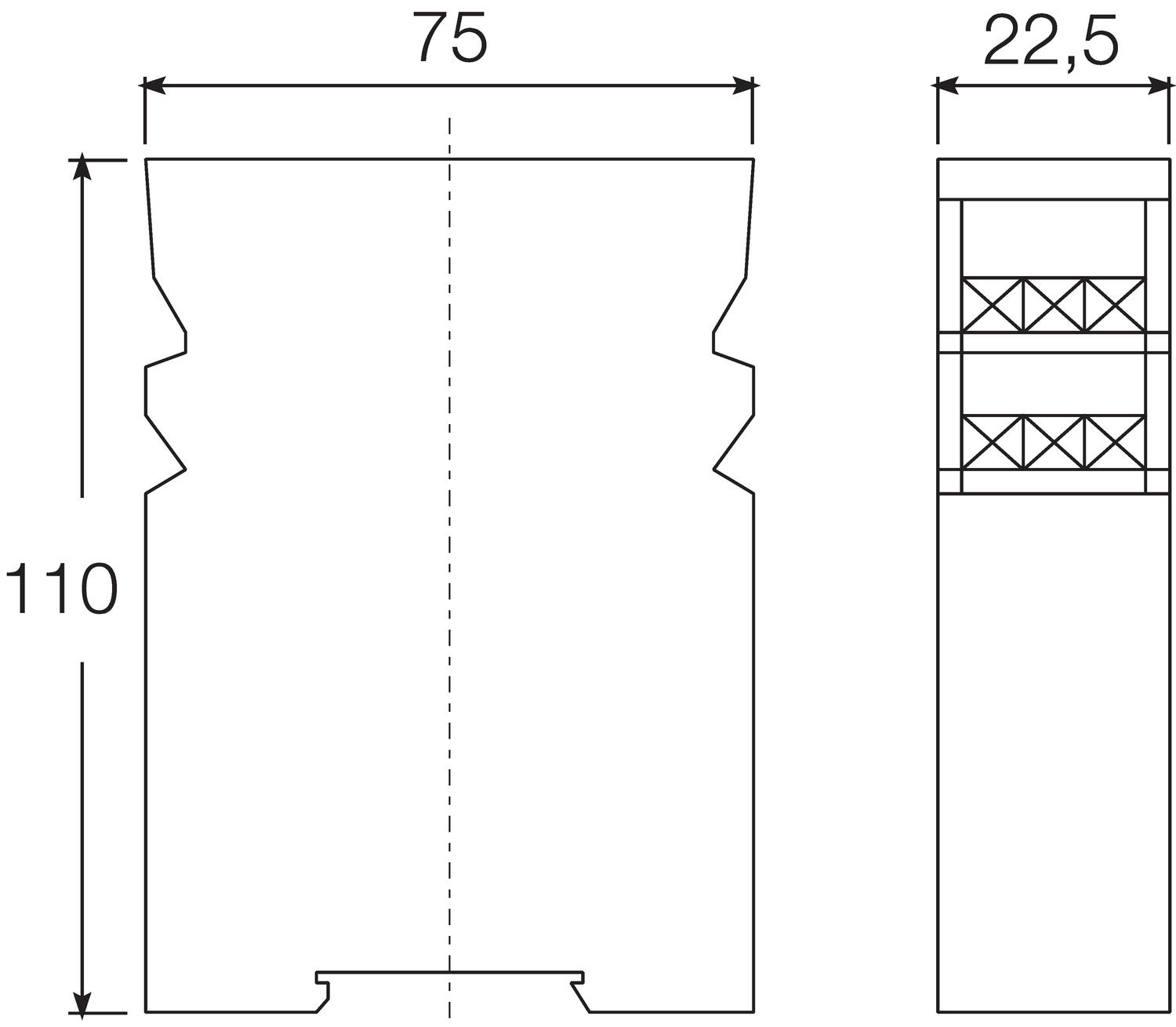

Mitat
(mm)

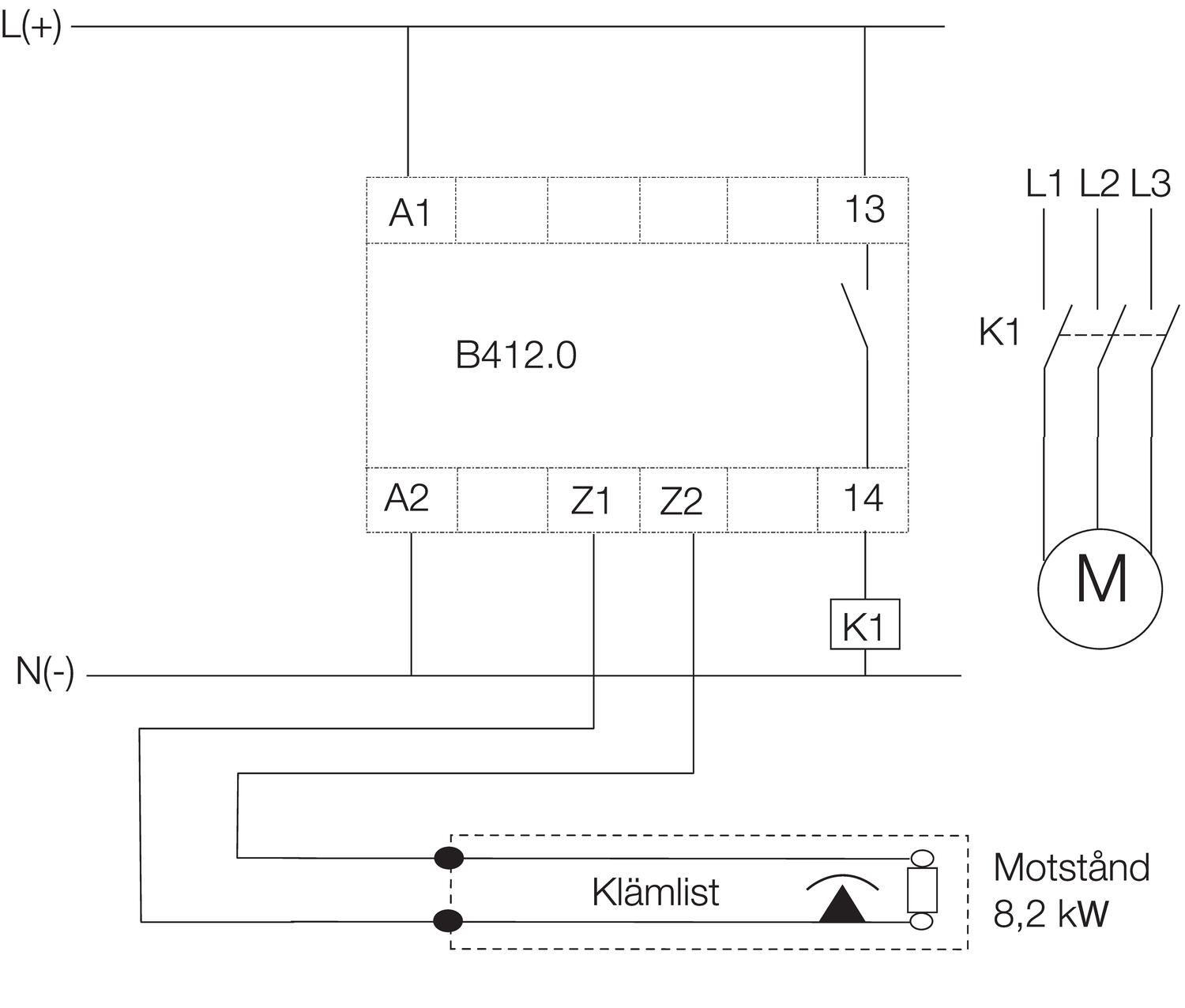

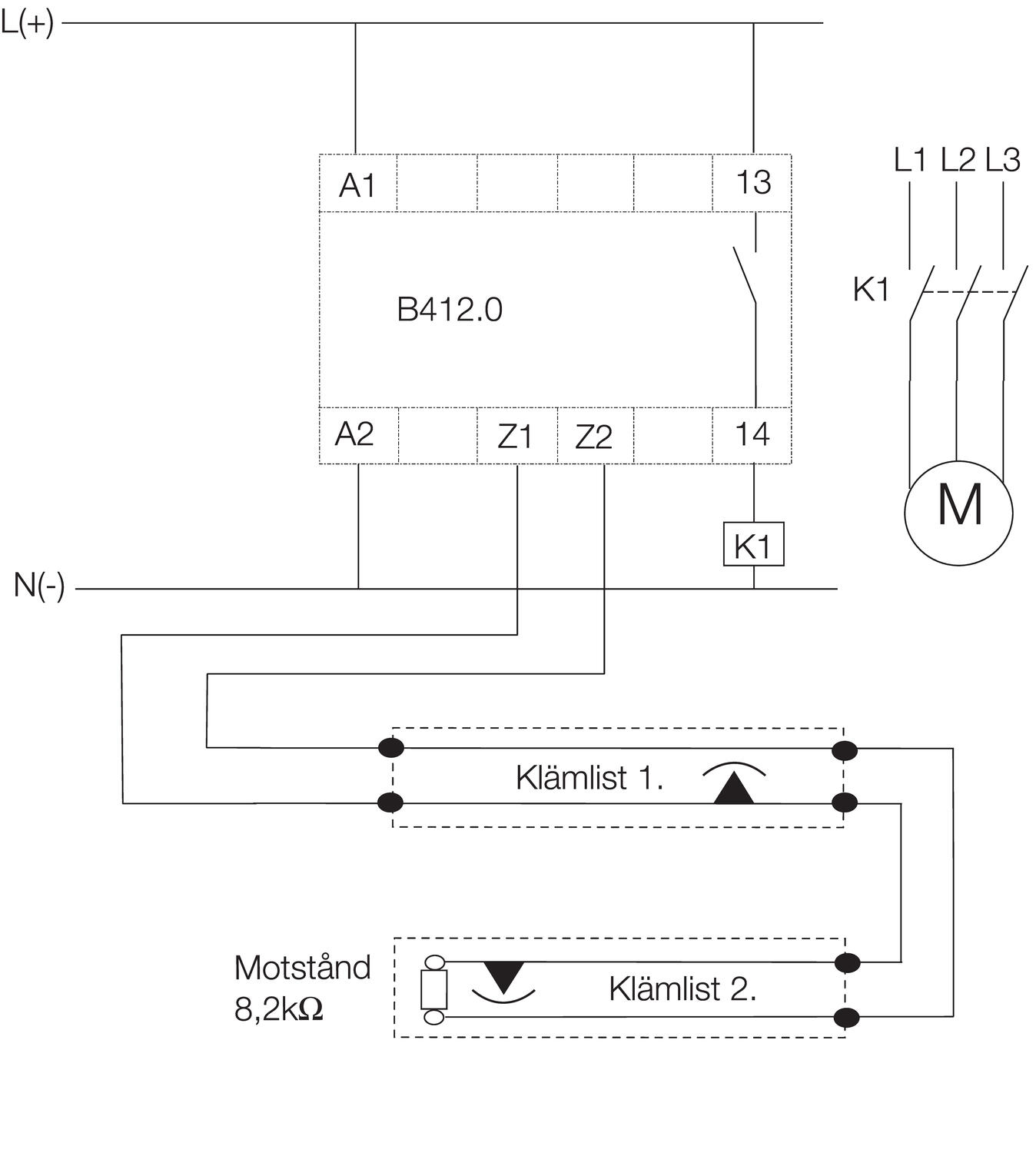

Kytkentä
1. | 2. |
- 1 NO ulostulo
- Automaattikuittaus
- Turvaluokka 1 EN954-1 mukaan
- Leveys vain 22,5 mm
Valitse tuote
Tekniset tiedot
| Asennus | DIN-kiskoon |
|---|---|
| Cable length to clip list max | 50 m (min. 0,5 m2) |
| Fuse output | 4 A |
| Hyväksynnät | CE, TÜV NORD |
| Liittimien IP-luokka | IP20 |
| Max. kytkentäjännite | 250 V AC/24 V DC |
| Max. kytkentävirta | 4 A AC/DC |
| Max. ympäristön lämpötila | 55 °C |
| Min. ympäristön lämpötila | -20 °C |
| PL | c enl.SS-EN ISO 13849-1 |
| Rungon IP-luokka | IP40 |
|---|---|
| Syöttöjännite | 24 V DC |
| Tehonkulutus | 3 W |
| Tolerance max | 10 % |
| Tolerance min | -15 % |
| Turvareunan max. pituus | 100 m |
| Vasteaika | 10 ms |
| Yhdenmukaisuusvaatimukset | EMC, LVD, MD |
Tiedostot
Tuotekuvaus
Gelbaun pienikokoinen valvontayksikkö turvareunan valvontaan vähemmän vaarallisiin sovelluksiin, esim. hitaat portit ja ovet. Valvontayksikkö lähettää/vastaanottaa Z1 & Z2 navoista matalan jännitteen (n. 5 V) turvareunaan 8,2 kΩ päätevastuksen kautta muodostaen suljetun piirin. Valvontayksikkö reagoi turvareunan aktivointiin (oikosulku), kaapelin katkeamiseen ja huonoon liitokseen aukaisemalla turvakoskettimen.
Tekniset tiedot
Syöttöjännite | 24 V DC tai 230 V AC |
Toleranssi | -15 %...+10 % |
Tehonkulutus | 3 VA |
Turvaulostulo | 1 NO rele |
Max. jännite / ulostulo | 250 V AC / 24 V DC |
Max. virta / ulostulo | 4 A (AC11/220 V), 2A (DC11/24 V) |
Kytkentäaika | Max. 15 ms |
Turvareunan pituus max. | 100 m |
Tilaindikointi | 3 x LED |
Kotelointiluokka | IP20 |
Lämpötila-alue | -20 °C...+55 °C |
Asennus | DIN-kisko |
Turvaluokka | 1, standardin EN954-1 mukaan |
Standardi | EN1760-2 |
CE-vaatimukset | MD, LVD, EMC |
Hyväksynnät |
|
Edut | LED-indikointi |
|
• Edullinen |
| Turvareuna vaikutettuna |
• Kapea, leveys vain 22,5 mm |
| Turvapiiri poikki (keltainen ja punainen) |
• LED-indikointi |
| Turvareuna OK, turvakosketin kiinni |
Mitat
(mm)
Kytkentä
1. | 2. |
