GELBAU
Gelbau valvontayksikkö PL e IP65
Gelbaun 352.4xZ2 valvontayksikkö (IP65) turvareunan valvontaan vaarallisiin sovelluksiin. Valvontayksikkö lähettää/vastaanottaa Z1 & Z2 navoista matalan jännitteen (n. 5 V) turvareunaan 8,2 kΩ päätevastuksen kautta muodostaen suljetun piirin. Valvontayksikkö reagoi turvareunan aktivointiin (oikosulku), kaapelin katkeamiseen ja huonoon liitokseen aukaisemalla turvakoskettimet.
Tekniset tiedot
Syöttöjännite | 24 V DC tai 230 V AC | |
Toleranssi | -15 % ... +10 % | |
Tehonkulutus | 5 VA | |
Ulostulot: | Turva | 2 NO rele |
Signaali | 1 CO rele | |
Max. jännite / ulostulo | 250 V AC/24 V DC | |
Max. virta / ulostulo | 4 A (AC11/220 V), 2 A (DC11/24 V) | |
Kytkentäaika | Max. 15 ms | |
Turvareunan pituus max. | 100 m/kanava | |
Max. kaapelin pituus | 50 m (min. 0,5 m2) | |
Tilaindikointi | 6 x LED | |
Kaapeliliitäntä | 2xPG9 ja 2xPG11 | |
Kotelointiluokka | IP65 | |
Lämpötila-alue | -20 °C...+55 °C | |
Asennus | 4 x M5 | |
Mekaaninen elinikä | 3x107 | |
Turvaluokka | 3, standardin SFS-EN 954-1 mukaan | |
Standardi | EN1760-2 | |
Vaatimukset | MD, LVD, EMC | |
Hyväksynnät |
| |
Edut | LED-indikointi | |
• IP65 |
| Turvareuna vaikutettuna |
• Turvaluokka 3 |
| Turvapiiri poikki (keltainen ja punainen) |
• 2NO + 1CO |
| Turvareuna OK, turvakosketin kiinni |
• LED-indikointi |
| |
• Automaatti- tai käsin kuittaus |
| |
• Ulkopuolisten kontaktorien valvonta |
| |

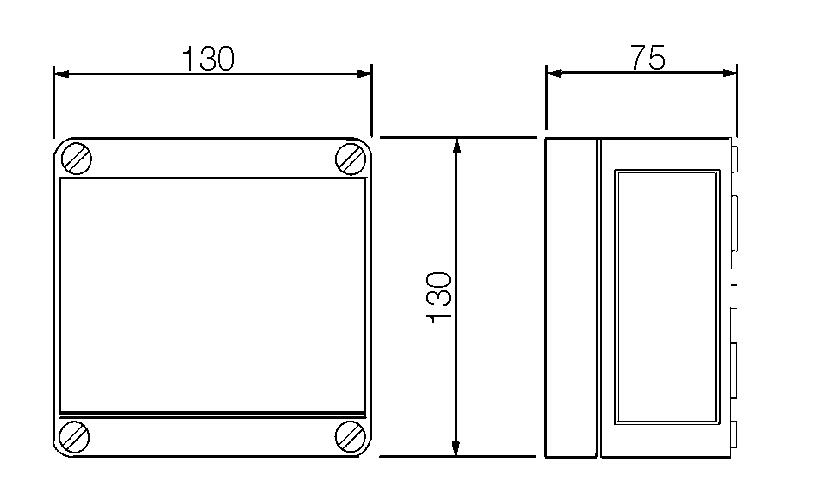

Mitat
(mm)
|
Kytkentä
3003.524xZ2 |
|
352.4 kytkentäesimerkkejä

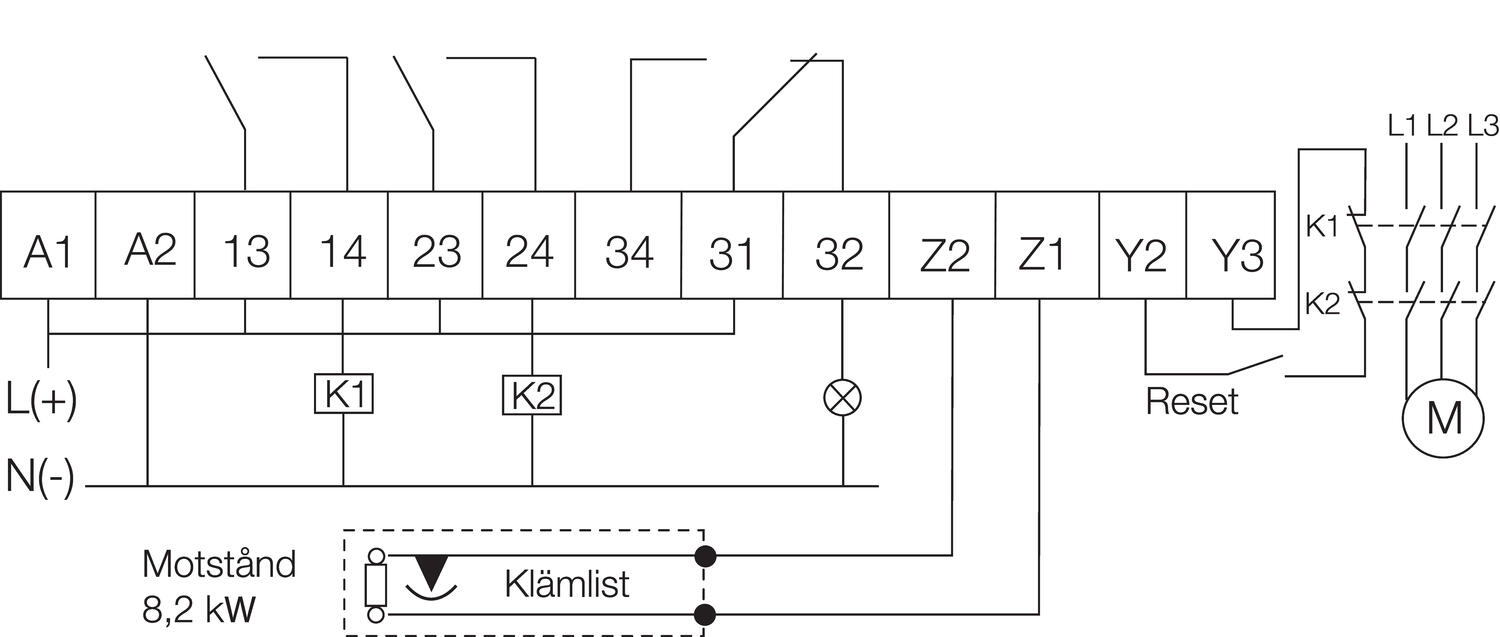

1. Yksi turvareuna, käsinkuittaus |
|
|

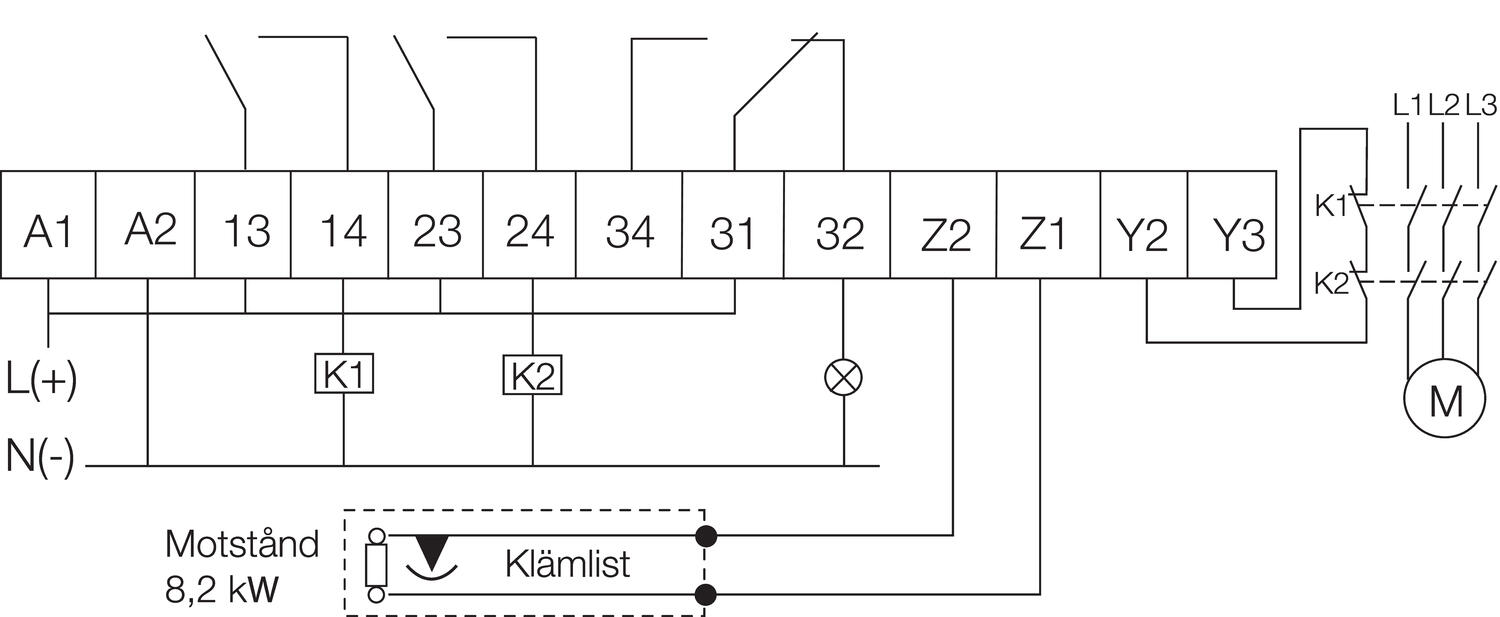

2. Yksi turvareuna, automaattinen kuittaus |
|
|

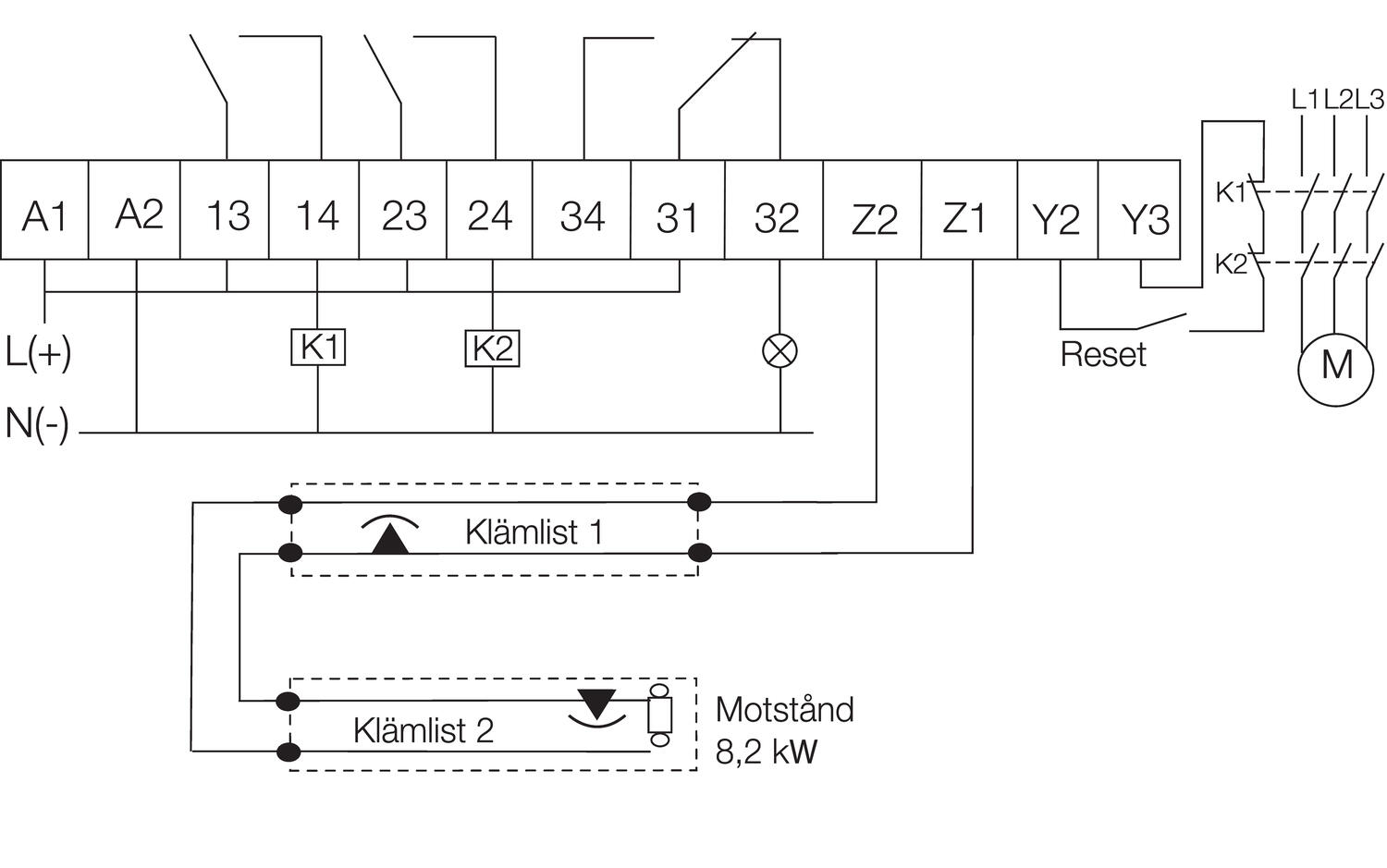

3. Kaksi turvareunaa (sarjaankytkentä), käsinkuittaus |
|
Tilausnumerot
Tilausnumero | Kuvaus | Ulostulot |
3003.5240Z2 | Valvontayksikkö IP65, 352.40Z2, 230 V AC | 2 NO / 1 CO |
3003.5246Z2 | Valvontayksikkö IP65, 352.46Z2, 24 V DC | 2 NO / 1 CO |
- 2 NO turvaulostuloa + 1 CO signaaliulostulo
- Turvaluokka 3, standardin SFS EN 954-1 mukaan
- IP65
- Automaatti- tai käsinkuittaus
Valitse tuote
Tekniset tiedot
| Cable length to clip list max | 50 m (min. 0,5 m2) |
|---|---|
| Fuse output | 4 A |
| Hyväksynnät | CE, TÜV NORD |
| IP-luokka | IP65 |
| Max. kytkentäjännite | 250 V AC/24 V DC |
| Max. kytkentävirta | 6 A AC/2 A DC |
| Max. ympäristön lämpötila | 55 °C |
| Min. ympäristön lämpötila | -20 °C |
| PL | e enl. SS-EN ISO 13849-1:2008 |
| Syöttöjännite | 24 V DC |
|---|---|
| Tehonkulutus | 4 W |
| Tolerance max | 10 % |
| Tolerance min | -15 % |
| Turvareunan max. pituus | 100 m |
| Vasteaika | 15 ms |
| Yhdenmukaisuusvaatimukset | EMC, LVD, MD |
Tiedostot
Tuotekuvaus
Gelbaun 352.4xZ2 valvontayksikkö (IP65) turvareunan valvontaan vaarallisiin sovelluksiin. Valvontayksikkö lähettää/vastaanottaa Z1 & Z2 navoista matalan jännitteen (n. 5 V) turvareunaan 8,2 kΩ päätevastuksen kautta muodostaen suljetun piirin. Valvontayksikkö reagoi turvareunan aktivointiin (oikosulku), kaapelin katkeamiseen ja huonoon liitokseen aukaisemalla turvakoskettimet.
Tekniset tiedot
Syöttöjännite | 24 V DC tai 230 V AC | |
Toleranssi | -15 % ... +10 % | |
Tehonkulutus | 5 VA | |
Ulostulot: | Turva | 2 NO rele |
Signaali | 1 CO rele | |
Max. jännite / ulostulo | 250 V AC/24 V DC | |
Max. virta / ulostulo | 4 A (AC11/220 V), 2 A (DC11/24 V) | |
Kytkentäaika | Max. 15 ms | |
Turvareunan pituus max. | 100 m/kanava | |
Max. kaapelin pituus | 50 m (min. 0,5 m2) | |
Tilaindikointi | 6 x LED | |
Kaapeliliitäntä | 2xPG9 ja 2xPG11 | |
Kotelointiluokka | IP65 | |
Lämpötila-alue | -20 °C...+55 °C | |
Asennus | 4 x M5 | |
Mekaaninen elinikä | 3x107 | |
Turvaluokka | 3, standardin SFS-EN 954-1 mukaan | |
Standardi | EN1760-2 | |
Vaatimukset | MD, LVD, EMC | |
Hyväksynnät |
| |
Edut | LED-indikointi | |
• IP65 |
| Turvareuna vaikutettuna |
• Turvaluokka 3 |
| Turvapiiri poikki (keltainen ja punainen) |
• 2NO + 1CO |
| Turvareuna OK, turvakosketin kiinni |
• LED-indikointi |
| |
• Automaatti- tai käsin kuittaus |
| |
• Ulkopuolisten kontaktorien valvonta |
| |
Mitat
(mm)
|
Kytkentä
3003.524xZ2 |
|
352.4 kytkentäesimerkkejä
1. Yksi turvareuna, käsinkuittaus |
|
|
2. Yksi turvareuna, automaattinen kuittaus |
|
|
3. Kaksi turvareunaa (sarjaankytkentä), käsinkuittaus |
|
Tilausnumerot
Tilausnumero | Kuvaus | Ulostulot |
3003.5240Z2 | Valvontayksikkö IP65, 352.40Z2, 230 V AC | 2 NO / 1 CO |
3003.5246Z2 | Valvontayksikkö IP65, 352.46Z2, 24 V DC | 2 NO / 1 CO |
