Han-Yellock® 60
Harting Han-Yellock® on uudenlainen moninapaliitin. Se on muunneltavissa ja varusteltavissa moduuliliittimillä käyttäjän tarpeiden mukaan. Han-Yellock® liittimet soveltuvat optisten ja sähköisten signaalien pikakytkentään. Harting on keksinyt ja luonut uudenlaisen lukitusmekanismin jolla liittimen yläosa lukitaan runkoon. Ulkoisen lukitussalvan sijasta Han-Yellock® liittimessä on sisäänrakennettu lukitusmekanismi. Systeemin etuna on pienempi tilantarve ja tyylikäs ulkonäkö. Koteloa on saatavana kaksi versiota: lukkiutuvaa ja lukittavissa olevaa. Molemmat mallit avataan keltaisia painonappeja painamalla mutta lukittavassa versiossa lisävarmistus tapahtuu kiertämällä keltaista painonappia 90°. Kun kotelon yläosa ei ole lukittu, painonapin punainen reunus on näkyvissä. Siten on helposti indikoitavissa jos osat eivät ole toisissaan kunnolla kiinni.
Ominaisuuksia:
- Sisäänrakennettu lukitusmekanismi
- Kotelointiluokka IP67
- Moderni, tukeva ja tiivis rakenne
- Liitinnapojen siltausmahdollisuus sisäisesti
- Maadoitusjohtimen kytkentä puristusliitoksella tai Han Quick-Lock pikaliittimellä
- Yhteensopiva Han-Modular® liitinmoduulien kanssa
Tekniset tiedot
Materiaali | Kotelo: alumiini |
Lukitusmekanismi: ruostumaton teräs | |
Kotelointiluokka | IP67 DIN EN 60 529 mukaan |
Lämpötila-alue | -40 °C...+125 °C |
Mitat/Tilausnumerot

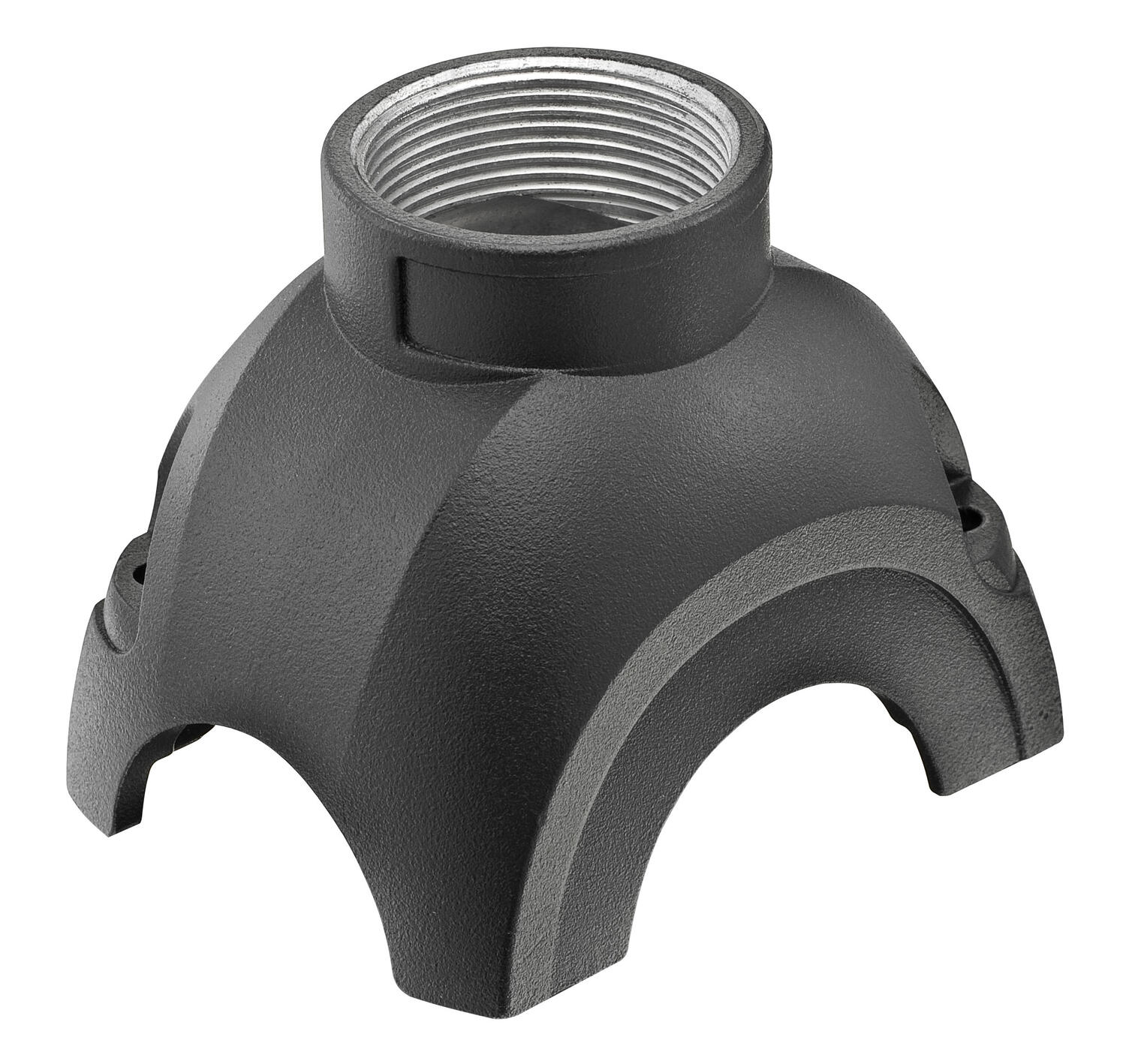

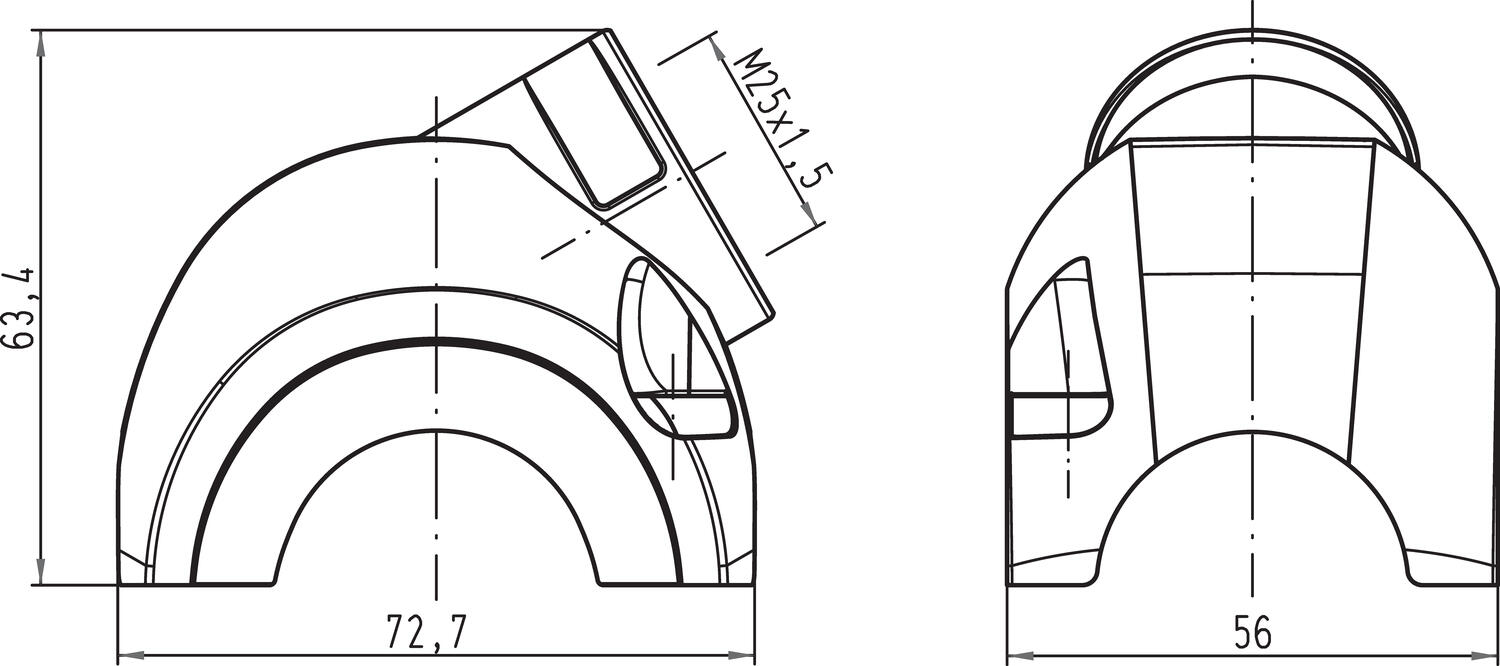

Han-Yellock® 30 kotelon yläosa | |
|
|
Tilausnumero | Kuvaus | Kierre |
11123001500 | Han-Yellock® 30 kotelon yläosa | M20 |
11123001501 | Han-Yellock® 30 kotelon yläosa | M25 |
11123001502 | Han-Yellock® 30 kotelon yläosa | M30 |

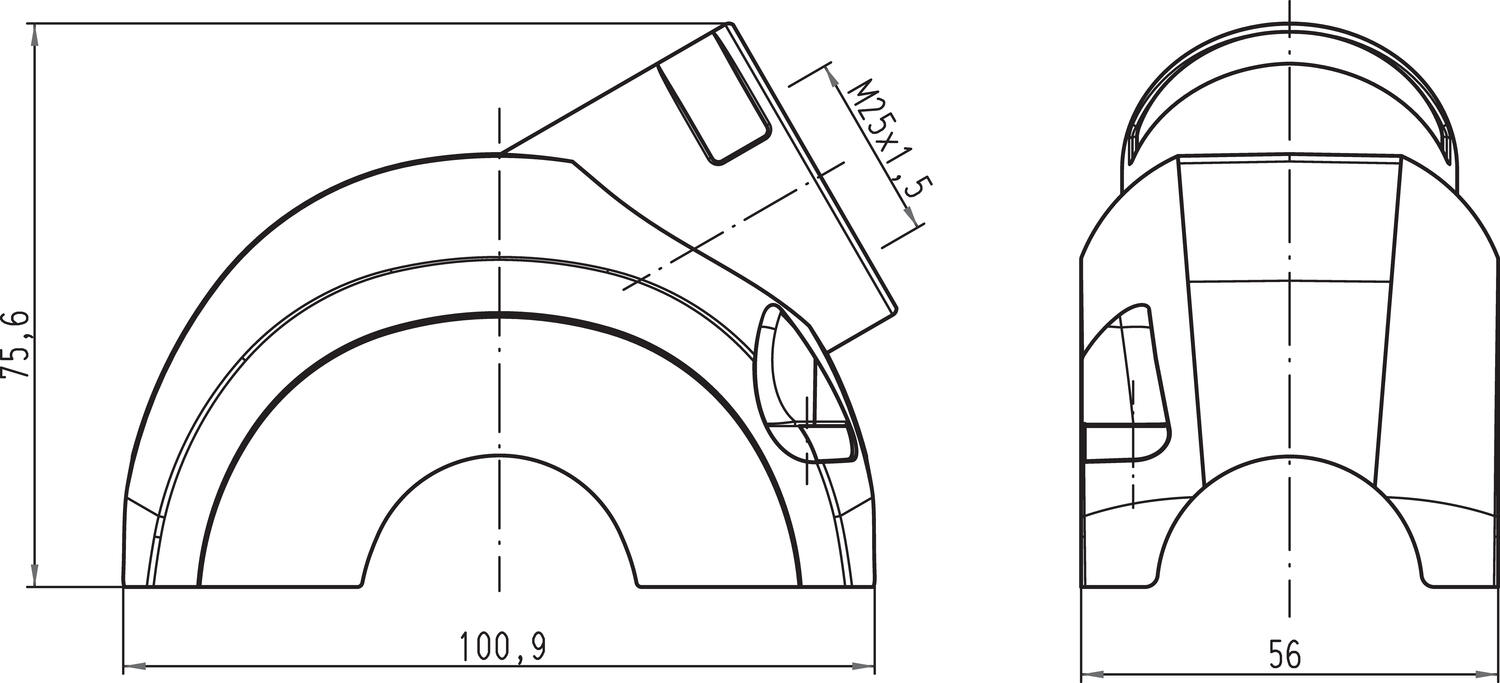

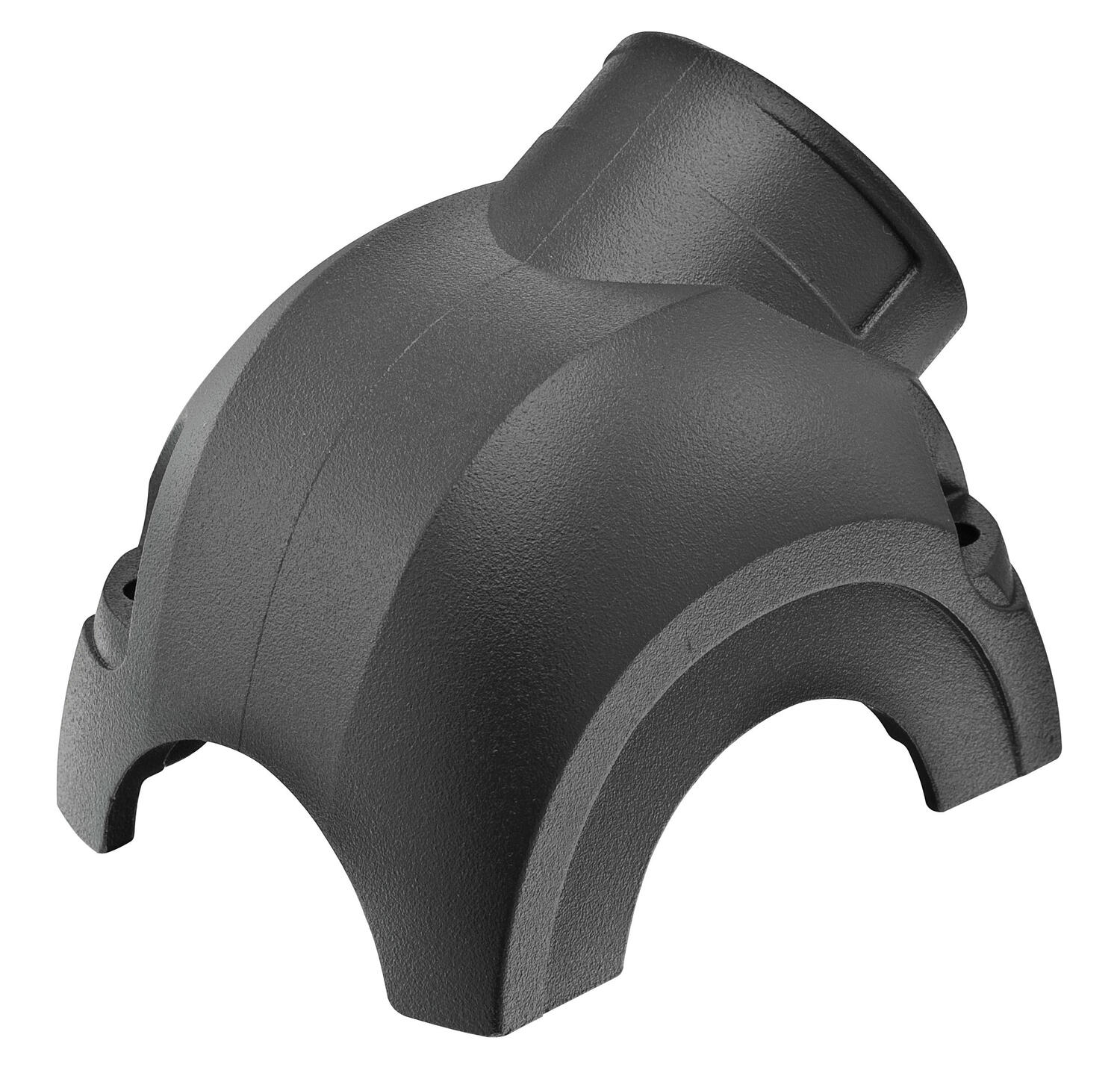

Han-Yellock® 60 kotelon yläosa |
| |
|
| |
Tilausnumero | Kuvaus | Kierre |
11126001501 | Han-Yellock® 60 kotelon yläosa | M20 |
11126001502 | Han-Yellock® 60 kotelon yläosa | M25 |
11126001503 | Han-Yellock® 60 kotelon yläosa | M40 |
Han-Yellock® 30 kotelon alaosa | |
|
|
Tilausnumero | Kuvaus | Kierre |
11123001400 | Han-Yellock® 30 kotelon alaosa | M20 |
11123001401 | Han-Yellock® 30 kotelon alaosa | M25 |
11123001402 | Han-Yellock® 30 kotelon alaosa | M30 |
Han-Yellock® 60 kotelon alaosa | |
| |
Tilausnumero | Kuvaus | Kierre |
11126001401 | Han-Yellock® 60 kotelon alaosa | M20 |
11126001402 | Han-Yellock® 60 kotelon alaosa | M25 |
11126001403 | Han-Yellock® 60 kotelon alaosa | M40 |
Harting Han-Yellock® esittely
- Kaksiosainen kansi
- IP67
- Lukitusmekanismi valmiina
- Yhteensopiva Han-Modular® liitinmoduulien kanssa
Valitse tuote
Tekniset tiedot
Tiedostot
Tuotekuvaus
Harting Han-Yellock® on uudenlainen moninapaliitin. Se on muunneltavissa ja varusteltavissa moduuliliittimillä käyttäjän tarpeiden mukaan. Han-Yellock® liittimet soveltuvat optisten ja sähköisten signaalien pikakytkentään. Harting on keksinyt ja luonut uudenlaisen lukitusmekanismin jolla liittimen yläosa lukitaan runkoon. Ulkoisen lukitussalvan sijasta Han-Yellock® liittimessä on sisäänrakennettu lukitusmekanismi. Systeemin etuna on pienempi tilantarve ja tyylikäs ulkonäkö. Koteloa on saatavana kaksi versiota: lukkiutuvaa ja lukittavissa olevaa. Molemmat mallit avataan keltaisia painonappeja painamalla mutta lukittavassa versiossa lisävarmistus tapahtuu kiertämällä keltaista painonappia 90°. Kun kotelon yläosa ei ole lukittu, painonapin punainen reunus on näkyvissä. Siten on helposti indikoitavissa jos osat eivät ole toisissaan kunnolla kiinni.
Ominaisuuksia:
- Sisäänrakennettu lukitusmekanismi
- Kotelointiluokka IP67
- Moderni, tukeva ja tiivis rakenne
- Liitinnapojen siltausmahdollisuus sisäisesti
- Maadoitusjohtimen kytkentä puristusliitoksella tai Han Quick-Lock pikaliittimellä
- Yhteensopiva Han-Modular® liitinmoduulien kanssa
Tekniset tiedot
Materiaali | Kotelo: alumiini |
Lukitusmekanismi: ruostumaton teräs | |
Kotelointiluokka | IP67 DIN EN 60 529 mukaan |
Lämpötila-alue | -40 °C...+125 °C |
Mitat/Tilausnumerot
Han-Yellock® 30 kotelon yläosa | |
|
|
Tilausnumero | Kuvaus | Kierre |
11123001500 | Han-Yellock® 30 kotelon yläosa | M20 |
11123001501 | Han-Yellock® 30 kotelon yläosa | M25 |
11123001502 | Han-Yellock® 30 kotelon yläosa | M30 |
Han-Yellock® 60 kotelon yläosa |
| |
|
| |
Tilausnumero | Kuvaus | Kierre |
11126001501 | Han-Yellock® 60 kotelon yläosa | M20 |
11126001502 | Han-Yellock® 60 kotelon yläosa | M25 |
11126001503 | Han-Yellock® 60 kotelon yläosa | M40 |
Han-Yellock® 30 kotelon alaosa | |
|
|
Tilausnumero | Kuvaus | Kierre |
11123001400 | Han-Yellock® 30 kotelon alaosa | M20 |
11123001401 | Han-Yellock® 30 kotelon alaosa | M25 |
11123001402 | Han-Yellock® 30 kotelon alaosa | M30 |
Han-Yellock® 60 kotelon alaosa | |
| |
Tilausnumero | Kuvaus | Kierre |
11126001401 | Han-Yellock® 60 kotelon alaosa | M20 |
11126001402 | Han-Yellock® 60 kotelon alaosa | M25 |
11126001403 | Han-Yellock® 60 kotelon alaosa | M40 |
Harting Han-Yellock® esittely
