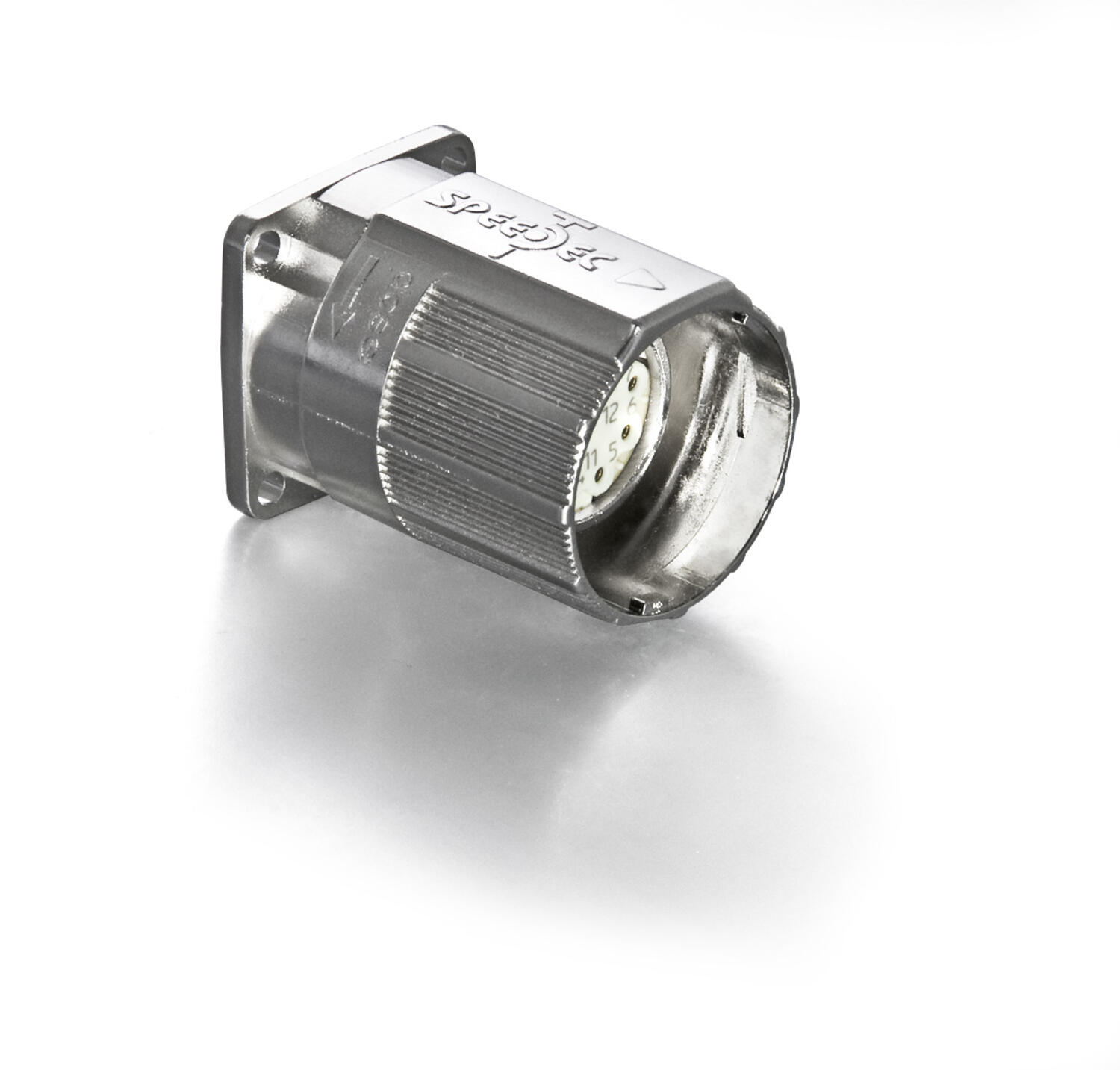

INTERCONTEC

M23 paneeliliitin Speedtec

623-sarja

Speedtec-lukitusmekanismi takaa varman kiinnityksen. Se on helppokäyttöinen ja liitin lukittuu täydellisesti kiertämällä vain kahdeksasosan kierrosta.Liittimiä käytetään mm. ohjaussysteemeissä, enkoodereissa, robotiikassa ja mekatroniikassa. Intercontecin liittimet on tehty kestämään äärimmäisiä olosuhteita. Niiden tärinänkesto on jopa 20 G:tä. Tiiviysluokka on IP66/67 ja lämpötilan kesto pääsääntöisesti -20°C…+130°C. Lisäksi kaikki liittimet  ovat EMC-suojattuja ja niillä on UL-hyväksyntä. Kaikki kontaktit ovat kullattuja ja niitä on saatavilla sekä puristettavana että juotettavana versiona.



Lue lisää
  • 6,7,9,12,17 ja 19-napaiset liittimet
  • IP66/67
  • EMC suojaus
  • Krimpattavat/juotettavat kontaktit

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Asennus Paneeliasennus
Hyväksynnät cRUus, VDE
IP-luokka IP66, IP67
Koko 25x25 mm
Liitäntä M23-liitin
Max. johdinala 25 mm²
Max. jännite AC/DC 32 V
Max. käyttölämpötila 130 °C
Max. virta 20 A
Min. johdinala 35 mm²
Min. käyttölämpötila -20 °C
Napaluku 6
Rungon materiaali Nikkelöity sinkkivalu

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

Speedtec-lukitusmekanismi takaa varman kiinnityksen. Se on helppokäyttöinen ja liitin lukittuu täydellisesti kiertämällä vain kahdeksasosan kierrosta.Liittimiä käytetään mm. ohjaussysteemeissä, enkoodereissa, robotiikassa ja mekatroniikassa. Intercontecin liittimet on tehty kestämään äärimmäisiä olosuhteita. Niiden tärinänkesto on jopa 20 G:tä. Tiiviysluokka on IP66/67 ja lämpötilan kesto pääsääntöisesti -20°C…+130°C. Lisäksi kaikki liittimet  ovat EMC-suojattuja ja niillä on UL-hyväksyntä. Kaikki kontaktit ovat kullattuja ja niitä on saatavilla sekä puristettavana että juotettavana versiona.



Tarvikkeet

Saatat olla kiinnostunut näistä

Avaa tuote uudelle riville ostoskoriin

Olet jo lisännyt tämän tuotteen. Valitse haluatko lisätä tuotteen määrää vai avata sen uudelle riville ostokorissa, jolloin voit valita eri toimitusajan.



Äänitiedostot

Lisää luettavaa

M23-sarjan signaaliliittimet
Tuoteuutiset

M23-sarjan signaaliliittimet nyt saatavana

Teollisuusautomaation liittimiltä vaaditaan yhä kompaktimpia ratkaisuja ja sovelluksia. OEM vastaa näihin vaatimuksiin laajentamalla Kaapeli & Liitäntätekniikka -tuotealueen valikoimaansa TE Connectivityn tuoteperheeseen kuuluvan Intercontecin M23-liittimillä.

Intercontec
Tuoteuutiset

Äärimmäisten olosuhteiden liittimet

Teollisuusautomaation liittimiltä vaaditaan yhä enemmän kompaktimpia ratkaisuja ja sovelluksia. Tähän haasteeseen vastaa TEConnectivity Intercontec-liittimet.

Nähdään Arctic Lion Defence Summitissa
Yleistä

Olemme mukana Arctic Lion Defence Summitissa!

Olemme mukana ensimmäistä kertaa järjestettävässä Arctic Lion Defence Summit -tapahtumassa Tampereella! Nähdään osastolla E166!

Molex teollisuusliittimet liikkuvaan kalustoon
Tuoteuutiset

Molex teollisuusliittimet liikkuvaan kalustoon

Molexin laajasta valikoimasta löytyy liitäntäratkaisuja ajoneuvoihin sekä pneumatiikka- ja hydrauliikkasovelluksiin. Lue lisää.

Amokabel NXT99
Tuoteuutiset

NXT99-kaapelit maa- ja meripuolustuksen sovelluksiin

Amokabelin NXT99-valikoimaan kuuluu yksi- ja monijohtimisia kaapeleita, jotka on suunniteltu tarjoamaan tinkimätöntä suorituskykyä vaativimmissakin käyttöolosuhteissa.

Harting MPC liittimet
Tuoteuutiset

Harting MPC on oikea valinta drooneihin

Harting MPC (Miniature Power Connector) tuo tunnetun Harting laadun nyt myös droonien virta- ja signaaliliitäntöihin. Lue lisää!

Suosikit Tilausnumero: Asennusreikä Koko Max. johdinala Max. jännite AC/DC Max. virta Min. johdinala Napaluku Hinta
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 6-napainen, P, 25x25 mm
Tuotenumero:
ADFA151NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
6
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 6-napainen, E, 25x25 mm
Tuotenumero:
ADFA152NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
6
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 7-napainen, P, 25x25 mm
Tuotenumero:
ADFA157NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
7
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 7-napainen, E, 25x25 mm
Tuotenumero:
ADFA158NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
7
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 9-napainen, P, 25x25 mm
Tuotenumero:
ADFA055NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
14 mm²
9
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 9-napainen, E, 25x25 mm
Tuotenumero:
ADFA054NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
14 mm²
9
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 12-napainen, P, 25x25 mm
Tuotenumero:
ADFA012NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
14 mm²
12
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 12-napainen, E, 25x25 mm
Tuotenumero:
ADFA013NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
14 mm²
12
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 17-napainen, P, 25x25 mm
Tuotenumero:
ADFA014NN000001010 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
14 mm²
17
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 17-napainen, E, 25x25 mm
Tuotenumero:
ADFA015NN000001010 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
14 mm²
17
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 19-napainen, P, 25x25 mm
Tuotenumero:
ADFA558NN000001010 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
14 mm²
19
Metallinen liitäntärasia, jossa selkeä merkintä ja ruuviliitäntä, malli A_FORM_(ADF_0101)
M23 liitin, 19-napainen, E, 25x25 mm
Tuotenumero:
ADFA559NN000001010 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
14 mm²
19
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 6-napainen, P, 25x25 mm
Tuotenumero:
AEGA166NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
6
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 6-napainen, E, 25x25 mm
Tuotenumero:
AEGA153NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
6
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 7-napainen, P, 25x25 mm
Tuotenumero:
AEGA167NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
7
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 7-napainen, E, 25x25 mm
Tuotenumero:
AEGA159NN000001010 Kopioitu!
25x25 mm
25 mm²
32 V
20 A
35 mm²
7
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 9-napainen, P, 25x25 mm
Tuotenumero:
AEGA583NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
14 mm²
9
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 9-napainen, E, 25x25 mm
Tuotenumero:
AEGA066NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
10 A
14 mm²
9
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 12-napainen, P, 25x25 mm
Tuotenumero:
AEGA110NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
14 mm²
12
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 12-napainen, E, 25x25 mm
Tuotenumero:
AEGA175NN000001010 Kopioitu!
25x25 mm
1 mm²
160 V
7 A
14 mm²
12
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 17-napainen, P, 25x25 mm
Tuotenumero:
AEGA577NN000001010 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
14 mm²
17
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 17-napainen, E, 25x25 mm
Tuotenumero:
AEGA139NN000001010 Kopioitu!
25x25 mm
1 mm²
125 V
7 A
14 mm²
17
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 19-napainen, P, 25x25 mm
Tuotenumero:
AEGA561NN000001010 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
14 mm²
19
Liitäntäliitin, jossa 10 kultapäällysteistä nastaa, kestävä metallirakenne teolliseen käyttöön.
M23 liitin, 19-napainen, E, 25x25 mm
Tuotenumero:
AEGA560NN000001010 Kopioitu!
25x25 mm
1 mm²
63 V
7 A
14 mm²
19
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 6-napainen, P, M20 mutteri
Tuotenumero:
AEGA166NN000001360 Kopioitu!
M20x1,5
25 mm²
32 V
20 A
35 mm²
6
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 6-napainen, E, M20 mutteri
Tuotenumero:
AEGA153NN000001360 Kopioitu!
M20x1,5
25 mm²
32 V
20 A
35 mm²
6
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 7-napainen, P, M20 mutteri
Tuotenumero:
AEGA167NN000001360 Kopioitu!
M20x1,5
25 mm²
32 V
20 A
35 mm²
7
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 7-napainen, E, M20 mutteri
Tuotenumero:
AEGA159NN000001360 Kopioitu!
M20x1,5
25 mm²
32 V
20 A
35 mm²
7
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 9-napainen, P, M20 mutteri
Tuotenumero:
AEGA583NN000001360 Kopioitu!
M20x1,5
1 mm²
160 V
10 A
14 mm²
9
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 9-napainen, E, M20 mutteri
Tuotenumero:
AEGA066NN000001360 Kopioitu!
M20x1,5
1 mm²
160 V
10 A
14 mm²
9
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 12-napainen, P, M20 mutteri
Tuotenumero:
AEGA110NN000001360 Kopioitu!
M20x1,5
1 mm²
160 V
7 A
14 mm²
12
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 12-napainen, E, M20 mutteri
Tuotenumero:
AEGA175NN000001360 Kopioitu!
M20x1,5
1 mm²
160 V
7 A
14 mm²
12
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 17-napainen, P, M20 mutteri
Tuotenumero:
AEGA577NN000001360 Kopioitu!
M20x1,5
1 mm²
125 V
7 A
14 mm²
17
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 17-napainen, E, M20 mutteri
Tuotenumero:
AEGA139NN000001360 Kopioitu!
M20x1,5
1 mm²
125 V
7 A
14 mm²
17
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 19-napainen, P, M20 mutteri
Tuotenumero:
AEGA561NN000001360 Kopioitu!
M20x1,5
1 mm²
63 V
7 A
14 mm²
19
Liitoskappale useilla kullatuilla nastoilla, kestävä rakenne teolliseen käyttöön.
M23 liitin, 19-napainen, E, M20 mutteri
Tuotenumero:
AEGA560NN000001360 Kopioitu!
M20x1,5
1 mm²
63 V
7 A
14 mm²
19
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 6-napainen, P, M25 mutteri
Tuotenumero:
AEGA166NN000001020 Kopioitu!
M25
25 mm²
32 V
20 A
35 mm²
6
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 6-napainen, E, M25 mutteri
Tuotenumero:
AEGA153NN000001020 Kopioitu!
M25
25 mm²
32 V
20 A
35 mm²
6
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 7-napainen, P, M25 mutteri
Tuotenumero:
AEGA167NN000001020 Kopioitu!
M25
25 mm²
32 V
20 A
35 mm²
7
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 7-napainen, E, M25 mutteri
Tuotenumero:
AEGA159NN000001020 Kopioitu!
M25
25 mm²
32 V
20 A
35 mm²
7
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 9-napainen, P, M25 mutteri
Tuotenumero:
AEGA583NN000001020 Kopioitu!
M25
1 mm²
160 V
10 A
14 mm²
9
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 9-napainen, E, M25 mutteri
Tuotenumero:
AEGA066NN000001020 Kopioitu!
M25
1 mm²
160 V
10 A
14 mm²
9
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 12-napainen, P, M25 mutteri
Tuotenumero:
AEGA110NN000001020 Kopioitu!
M25
1 mm²
160 V
7 A
14 mm²
12
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 12-napainen, E, M25 mutteri
Tuotenumero:
AEGA175NN000001020 Kopioitu!
M25
1 mm²
160 V
7 A
14 mm²
12
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 17-napainen, P, M25 mutteri
Tuotenumero:
AEGA577NN000001020 Kopioitu!
M25
1 mm²
125 V
7 A
14 mm²
17
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 17-napainen, E, M25 mutteri
Tuotenumero:
AEGA139NN000001020 Kopioitu!
M25
1 mm²
125 V
7 A
14 mm²
17
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 19-napainen, P, M25 mutteri
Tuotenumero:
AEGA561NN000001020 Kopioitu!
M25
1 mm²
63 V
7 A
14 mm²
19
Liitoskappale kahdeksalla kullatuilla nastoilla ja kuusikulmaisella hylsyllä varmaa liitäntää varten
M23 liitin, 19-napainen, E, M25 mutteri
Tuotenumero:
AEGA560NN000001020 Kopioitu!
M25
1 mm²
63 V
7 A
14 mm²
19

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Ville Paukkunen

Tuotepäällikkö

+358403412446
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
