MARECHAL ELECTRIC
DECONTACTOR™ DS9 POLY (125-150 A)

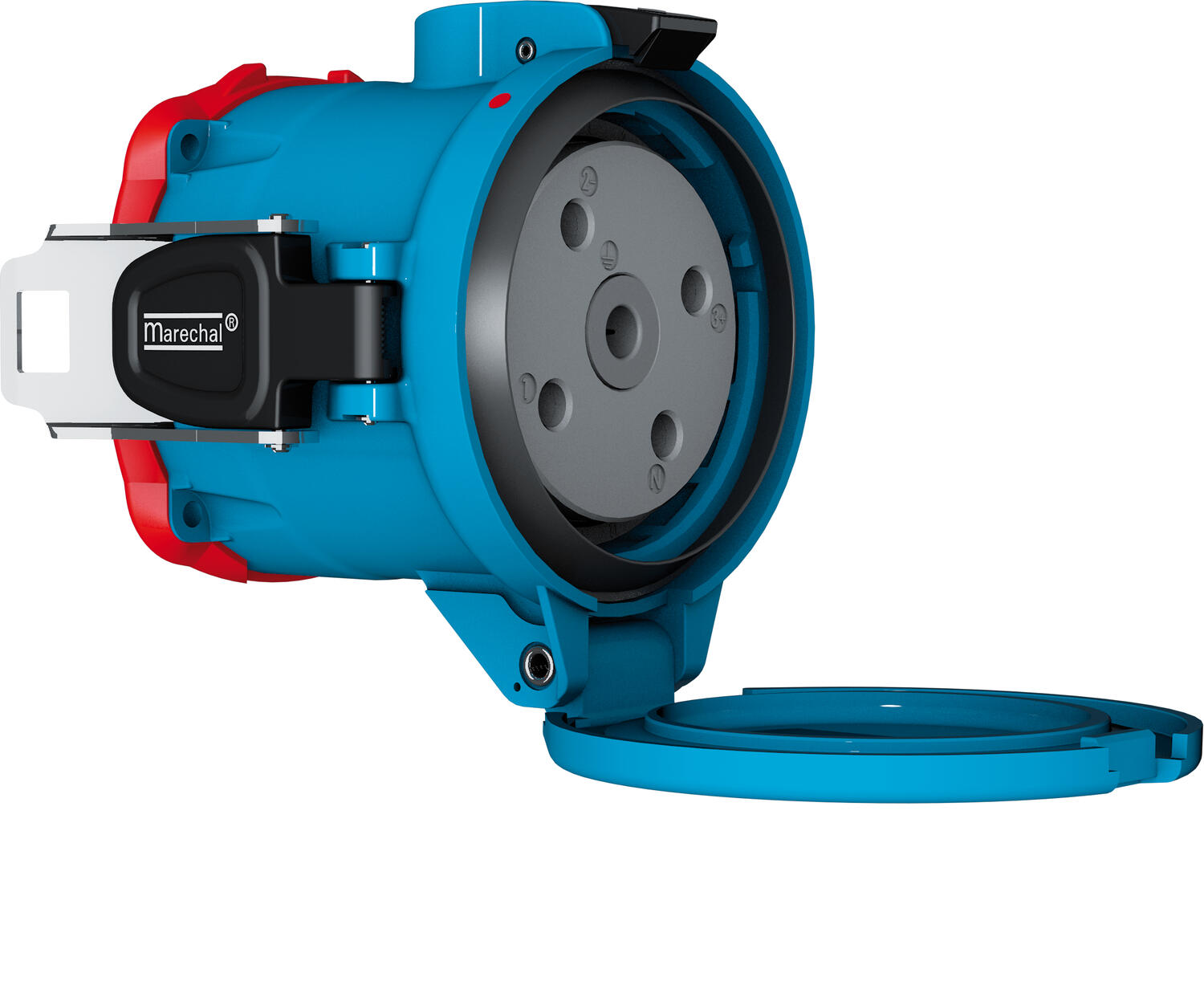

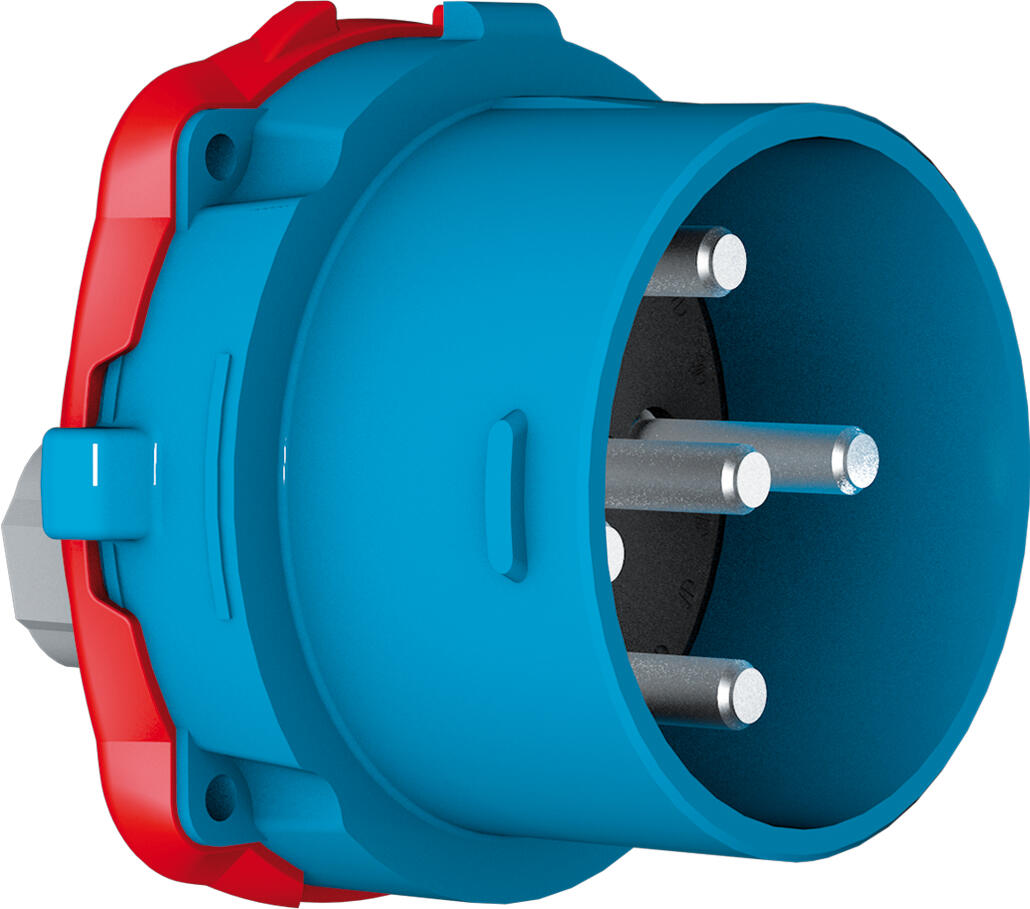

MARECHAL DS9 POLY on osa Marechalin raskaan teollisuuden liitin‑ ja pistorasiamallistoa, joka yhdistää erittäin korkean virrankeston, turvallisen kuorman katkaisun ja vahvan ympäristönkeston. POLY‑versio tarkoittaa sinistä polyesterirunkoista (GRP) rakennetta, joka tarjoaa erinomaisen korroosionkeston ja korkean IP‑luokituksen. Laitteet kestävät 150 ampeerin nimellisvirran ja jopa 1000 voltin AC/DC‑jännitetason mallista riippuen. Polyesterirunko suojaa korroosiolta ja iskuilta, ja siksi DS9 POLY soveltuu erityisen hyvin meri‑, satama‑ ja muuhun vaativaan teollisuuskäyttöön.
Sarjan korkealuokkainen IP‑suojaus yltää mallista riippuen tasoille IP66, IP67 ja IP69 kannen ollessa suljettuna, ja GRP‑versiot tarjoavat saman tasoisen suojan myös liitin yhdistettynä. Sisäänrakennettu DECONTACTOR®‑kytkinmekanismi mahdollistaa kuorman katkaisun turvallisesti pistoketta irrotettaessa, ja ratkaisu täyttää AC‑22- ja AC‑23‑luokkien vaatimukset. DS9 POLY ‑sarjasta on saatavana useita liitinkonfiguraatioita, kuten 3P+E, 3P+N+E ja 1P+N+E. Jännitevaihtoehdot kattavat laajan alueen 190 voltista aina 1000 volttiin saakka mallista riippuen.
Kestävyyden kannalta DS9 POLY toimii –40 °C:n ja +60 °C:n välillä, ja sen iskunkesto on mallista riippuen IK08–IK09.
- Toimiva pistoke- ja pistorasiakokonaisuus koostuu neljästä osasta. Valitse tarvikkeista kumpaankin soveltuvat kotelot/kahvat.
- Maksimijännite 1000 V AC/ 1500 V DC
- Nimellisvirta 150A
- Johtimien koot: 25–70 mm² hienosäikeinen ja 25–95 mm² monisäikeinen
Valitse tuote
Tekniset tiedot
| Hyväksynnät | MIL-S-901D, Bureau Veritas |
|---|---|
| Häiriösuojattu | Ei |
| IP-luokka | IP66, IP67, IP69 |
| Iskunkestävyys | IK09 |
| Kotelon väri | Sininen |
| Lämpötilan kesto max | 60 °C |
| Lämpötilan kesto min | -40 °C |
| Maksimikuorma AC-2AA/AC-23A | 80 kW |
| Napaluku | 3P+E ja 3P+N+E |
| Nimellinen katkaisukyky AC22A | 90 A/690 V tai 150 A/ 600 V |
|---|---|
| Nimellinen katkaisukyky AC23A | 100 A/440 V |
| Nimellinen katkaisukyky DC21A | 150 A/250 V |
| Nimellisvirta | 150 A |
| Standardit | RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3 |
| Suurin oikosulkuvirran kesto Icc | 10 kA |
| Suurin sallittu käyttöjännite Umax | 1000 V AC/1500 V DC |
Tuotekuvaus
MARECHAL DS9 POLY on osa Marechalin raskaan teollisuuden liitin‑ ja pistorasiamallistoa, joka yhdistää erittäin korkean virrankeston, turvallisen kuorman katkaisun ja vahvan ympäristönkeston. POLY‑versio tarkoittaa sinistä polyesterirunkoista (GRP) rakennetta, joka tarjoaa erinomaisen korroosionkeston ja korkean IP‑luokituksen. Laitteet kestävät 150 ampeerin nimellisvirran ja jopa 1000 voltin AC/DC‑jännitetason mallista riippuen. Polyesterirunko suojaa korroosiolta ja iskuilta, ja siksi DS9 POLY soveltuu erityisen hyvin meri‑, satama‑ ja muuhun vaativaan teollisuuskäyttöön.
Sarjan korkealuokkainen IP‑suojaus yltää mallista riippuen tasoille IP66, IP67 ja IP69 kannen ollessa suljettuna, ja GRP‑versiot tarjoavat saman tasoisen suojan myös liitin yhdistettynä. Sisäänrakennettu DECONTACTOR®‑kytkinmekanismi mahdollistaa kuorman katkaisun turvallisesti pistoketta irrotettaessa, ja ratkaisu täyttää AC‑22- ja AC‑23‑luokkien vaatimukset. DS9 POLY ‑sarjasta on saatavana useita liitinkonfiguraatioita, kuten 3P+E, 3P+N+E ja 1P+N+E. Jännitevaihtoehdot kattavat laajan alueen 190 voltista aina 1000 volttiin saakka mallista riippuen.
Kestävyyden kannalta DS9 POLY toimii –40 °C:n ja +60 °C:n välillä, ja sen iskunkesto on mallista riippuen IK08–IK09.
