CEWE INSTRUMENTS
Taulumittarit
AC-virran ja jännitteen mittaus
- Pikakiinnitys painamalla
- 48x48 mm, 72x72 mm tai 96x96 mm
- Kosketussuoja vakiona
Valitse tuote
Tekniset tiedot
Tuotekuvaus
Cewe kiertorautamittarit on tarkoitettu AC-virran ja jännitteen mittaukseen. Taulumittarit toimivat taajuusalueella 10-100 Hz, mutta parhaan mahdollisen tarkkuuden saavuttamiseksi 50-60 Hz:stä poikkeava taajuus on hyvä ilmoittaa mittaria tilattaessa, jolloin kyseinen taulumittari voidaan kalibroida kyseisen taajuuden mukaan. AC-mittarit valmistetaan 90° asteikolle. Kiertokäämimittarit on tarkoitettu DC-virran ja jännitteen mittaukseen. DC-mittareita on saatavana 90° asteikon lisäksi myös 240° asteikolla.
AC- ja DC-mittareita on saatavana 48x48 mm, 72x72 mm ja 96x96 mm etulevyllä. Useimmat taulumittarit on varustettu 0-arvon asetusnupilla. Taulumittareihin voidaan määritellä vapaasti haluttu asteikko. Virtamuuntajakäytössä asteikko mitoitetaan +20 % virtamuuntajan ensiöarvoa suuremmaksi. Kaikkiin 90° asteikoihin voidaan myös lisätä säädettävä punainen merkki osoittamaan haluttua max. tai min. arvoa.
Kohteisiin, joissa ilmankosteus on suuri, voidaan valmistaa erityinen ”tropical design” –mittari, jossa esim. mittarin koneisto ja liitokset on käsitelty korroosiota vastaan.
Cewen valikoimaan kuuluvat myös huippuvirtamittarit (A), taajuusmittarit (Hz), tehomittarit (W), loistehomittarit (Var), tehokerroinmittarit (cos@) ja kiertokäämimittarit sisäänrakennetulla tasasuuntaajalla (V, A).
Tekniset tiedot
Tyyppi | Kiertorautamittari AC | Kiertokäämimittari DC |
Mitta-alue | 0-150 mA..0-60 A, X/1 A, X/5 A* | 0-100 uA…0-25 A** |
0-6 V..0-800 V* | 0-60 mV…0-600 V** | |
Ylikuormitus | 1,2Unjatkuva, 5xUn5 s | 1,2Unjatkuva, 2xUn5 s |
2xlnjatkuva, 10xln10 s | 2xlnjatkuva, 10xln10 s | |
Tarkkuus | IQ48 Class 2,5 | CQ48 Class 2,5 |
IQ72, IQ96 Class 1,5 | CQ(CL)72, CQ(CL)96 Class 1,5 | |
Taajuus | 15-100 Hz | - |
Käyttölämpötila | -25°C...+50°C | |
Eristysjännite | 4,3 kV, 50 Hz, 1 min | |
Asennuskulma | Vertikaalinen +/-5°*** | |
Kosketussuoja | Vakio | |
Kotelointiluokka | IP54 | |
Kotelon materiaali | Polykarbonaatti | |
* IQ48 max. 25 A, 600 V
*** CL48 ja CL96 max. 2,5 A, 500 V
*** Voidaan kalibroida pyydettäessä muille asennuskulmille.
|
|
|
IQ | CQ | CL |
Muut mittarityypit
Huippuvirtamittarit | |
Tyyppi | QB48, QB72, QB96 |
Mitta-alue | X/5 A, X/1 A, 15 min. |
Mitat | 48x48, 72x72, 96x96 mm |
|
|
Tyyppi | IQB72, IQB96 |
Mitta-alue | X/5 A, X/1 A, 15 min. |
Mitat | 72x72, 96x96 mm |
|
|
Tilausesimerkki | QB72 50/1 A 0-60 A |
|
|
Kiertokäämimittarit sisäänrakennetulla tasasuuntajalla AC | |
Tyyppi | CQR48, CQR72, CQR96 neljännesast. 90° |
Mitta-alue | 0-1 mA...1 A AC |
Mitat | 48x48, 72x72, 96x96 mm |
|
|
Tilausesimerkki | CQR72 0-10 V |
|
|
Tehomittarit (W) | |
Tyyppi | PQ12, PL12 1-vaihe |
Sisääntulo | X/5 A, X/1 A, 100...500 V |
Mitat | 96x96 mm |
|
|
Tehomittarit (Var) | |
Tyyppi | QQ13, QL13 3-vaihe |
Sisääntulo | X/5 A, X/1 A, 100...500 V |
Mitat | 96x96 mm |
|
|
Taajuusmittarit | |
Tyyppi | FQ72, FQ96 |
Jännite | 110 V, 230 V, 400 V |
Mitta-alue | 46-54 Hz, 56-64 Hz, 375-425 Hz |
Mitat | 72 x 72, 96 x 96 mm |
|
|
Tilausesimerkki | FQ96 46-54 Hz, 230 V |
|
|
Tehokerroinmittarit | |
Tyyppi | PFQ12, 1-vaihe |
Sisääntulo | 100...400 V |
Mitta-alue | CAP. 0.5-1-0.5 IND |
Mitat | 96x96 mm |
|
|
Tilausesimerkki | PFQ13 110 V, 5 A |
|
|
Saatavana myös digitaalisia V- ja A-mittareita. Kysy lisätietoja Keskusosastolta.
Mitat
|
Mitat mm | ||||
Tyyppi | A | B | C | D |
IQ 48, CQ 48, CQR 48 | 48 x 48 | 62,5 | 66,5 | 45 x 45 +0,6 |
QB 48 | 48 x 48 | 57,0 | 66,5 | 45 x 45 +0,6 |
CL 48, CLR 48 | 48 x 48 | 63,5 | 66,5 | 45 x 45 +0,6 |
CL 72, CLR 72, CQ 72, CQR 72, IQ 72, IQB 72, QB 72, FQ 72 | 72 x 72 | 63,5 | 67,5 | 68 x 68 +0,7 |
CL 96, CLR 96, CQ 96, CQR 96, IQ 96, IQB 96, QB 96, PLF 96, PFQ 12, -13, FQ 96 | 96 x 96 | 59,5 | 63,0 | 92 x 92 +0,8 |
FL 96, PQ 12-34, QQ 13-33 | 96 x 96 | 97,0 | 100,5 | 92 x 92 +0,8 |
Kytkentä
PQ12/PL12 | PQ13/PL13 | PQ14/PL14 |
|
|
|
PQ34/PL34 | QQ13/QL13 | QQ23/QL23 |
|
|
|
QQ33/QL33 | PFQ12/PFL12 | PFQ13/PFL13 |
|
|
|
IQ/QB/IQB/CQR/CLR/FQ | PQ23/PL23 | PQ33/PL33 |
|
|
|
CQ/CL |
|
|
|
|
|
Synkronointi-instrumentit
Synkronointimittari SY96S | |
Tyyppi | SY96S |
Sisääntulo | 100-110 V |
Mitat | 96 x 96 mm |
|
|
Kaksoisvolttimittari WQ96/2S | |
Tyyppi | WA96/2S |
Sisääntulo | 2 x X/100-10 V |
Mitat | 96 x 96 mm |
|
|
Kaksoistaajuusmittari FQ96/2 | |
Tyyppi | FQ96/2 |
Sisääntulo | 2 x 100-110 V |
Mitta-alue | 45-50-55 Hz |
Mitat | 96 x 96 mm |
|
|
Kytkentä |
|
Lisää luettavaa
PKS Edge Clip kaapelikiinnikkeet aurinkopaneeleihin
Partex PKS Edge Clip on erinomainen valinta aurinkopaneeliasennuksiin! Kaapelikiinnikkeet tarjoavat nopean ja helpon kaapeliasennuksen ilman nippusiteitä.
Modulaariset virtakiskojärjestelmät Wöhneriltä
Wöhner kehittää ja valmistaa modulaarisia virtakiskojärjestelmiä, jotka tehostavat automaatio- ja sähkökeskusten suunnittelua ja valmistusta. Kansainväliset vaatimukset täyttävät ja UL-hyväksynnän saaneet tuotteet mahdollistavat Wöhnerin järjestelmien käytön globaalisti.

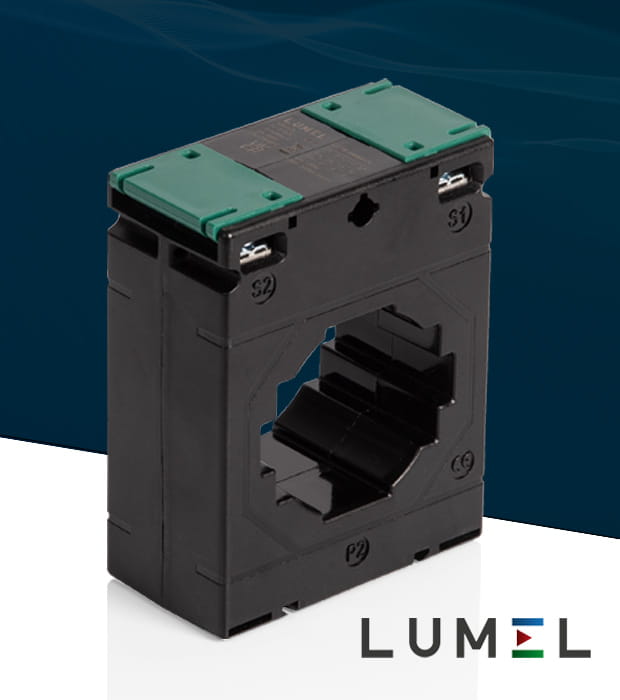

LUMEL-virtamuuntajat nyt saatavilla!
