SCHAFFNER

1-/2-vaiheiset EMC-suodattimet, FN2412-sarja

FN2410(H) ja 2412(H) ovat 1-asteisia suodattimia, jossa on erittäin hyvä vaimennus täydellä kuormalla. H-tyypin nimellisjännite on 2 x 520 V AC, mikä antaa mahdollisuuden 2-vaihesovelluksiin. FN2410(H)-sarjan suodattimien maksimivirta on 100 A ja ne kiinnitetään ruuveilla alustaan. FN2412(H)-sarjassa on DIN-kiskokiinnitys, ja suurin malli on 45 A . Liitäntänä kaikissa malleissa on kosketussuojatut riviliittimet.


Lue lisää
  • 8-45 A
  • 250 V AC tai 2 x 520 V AC (H)
  • DIN-kiskokiinnitys
  • Erittäin hyvä vaimennus

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Hyväksynnät CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283
Koestusjännite P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
Liitäntä Ruuviliitin
Max. käyttöjännite 250 V AC
Max. käyttölämpötila 100 °C
Max. vuotovirta/vaihe 3,4 mA
Max. ylikuormitus 1,5 kertaa nimellisvirta minuutin ajan kerran tunnissa.
Min. käyttölämpötila -25 °C
MTBF (Mil-HB-217F) 1200000 h @ 50° C, 250 V AC
Nimellisvirta +50 °C:ssa 8 A
Paino 0,4 kg
Paloluokka UL94-V2
Taajuus DC-400 Hz
Vaiheiden määrä 1

Tiedostot

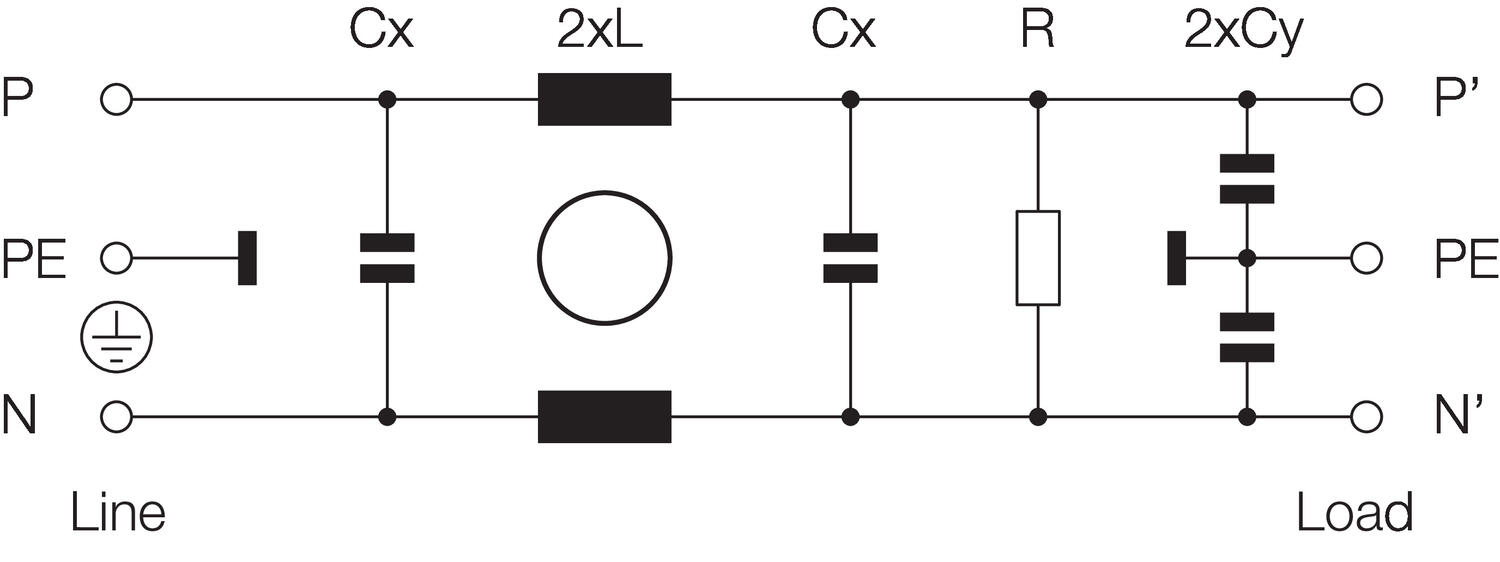

Mitat ja kytkennät

Tekniset kuvat

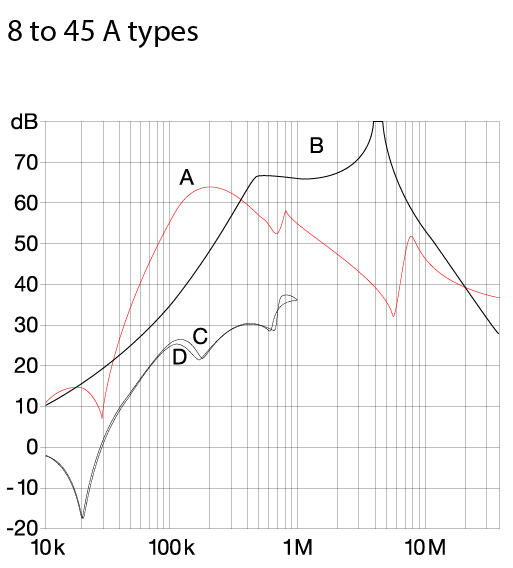

Character diagram 8 to 45A types series FN2410/2412

FN2410/2412-sarjan vaimennuskäyrät
A =50 ?/50 ? symm. Punainen
B =50 ?/50 ? epäsymm. Musta
C =0,1 ?/100 ? symm.
D =100 ?/0,1 ? symm.

Tuotekuvaus

FN2410(H) ja 2412(H) ovat 1-asteisia suodattimia, jossa on erittäin hyvä vaimennus täydellä kuormalla. H-tyypin nimellisjännite on 2 x 520 V AC, mikä antaa mahdollisuuden 2-vaihesovelluksiin. FN2410(H)-sarjan suodattimien maksimivirta on 100 A ja ne kiinnitetään ruuveilla alustaan. FN2412(H)-sarjassa on DIN-kiskokiinnitys, ja suurin malli on 45 A . Liitäntänä kaikissa malleissa on kosketussuojatut riviliittimet.


Tarvikkeet



Äänitiedostot

Lisää luettavaa

Uudet F-kaasuvaatimukset jäähdytyslaitteille
Tuki

F-kaasuasetus (EU) 2024/573 – Uudet vaatimukset jäähdytyslaitteille

Uusi F-kaasuasetus (EU) 2024/573 muuttaa jäähdytys- ja ilmastointijärjestelmien edellytyksiä teollisissa sovelluksissa. Tiukennetut vaatimukset fluoratuille kasvihuonekaasuille tarkoittavat, että monet nykyiset ratkaisut poistetaan asteittain käytöstä – samalla kun väärän teknologian valinta voi tulla kalliiksi tulevaisuudessa.

Conta-Clip kaapeliläpiviennit elintarviketeollisuuteen
Tuoteuutiset

CONTA-CLIP - FDA-yhteensopivat kaapeliläpivientiratkaisut elintarviketeollisuuteen

CONTA-CLIP tarjoaa elintarviketeollisuuden vaatimuksiin suunniteltuja kaapeliläpivientiratkaisuja, jotka on valmistettu FDA-yhteensopivista materiaaleista.

Advantech paneeli-PC
Tuoteuutiset

Advantech Panel PC - ratkaisut – Tehokkuutta, luotettavuutta ja automaation hallintaa

Advantechin paneeli PC:t toimivat keskeisenä käyttöliittymänä erilaisissa automaatiojärjestelmissä. Lue lisää!

Puls Planet SP960 -teholähde
Tuoteuutiset

Uuden sukupolven DIN-kiskovirtalähteet

PULS on esitellyt uuden sukupolven PLANET-teholähdesarjan, joka asettaa uudet standardit teollisuuden DIN-kiskovirtalähteille yhdistämällä ennätyskorkean hyötysuhteen ja erittäin kompaktin koon.

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Partex PPD
Tuoteuutiset

PPD – litteä ja halogeenivapaa kaapelimerkki

Etsitkö luotettavaa, helppoa ja kestävää ratkaisua kaapelien ja letkujen merkintään? Nämä tasaiset, polyolefiinista valmistetut merkit ovat suunniteltu tehostamaan asennustyötä ja parantamaan turvallisuutta teollisuusympäristöissä.

Suosikit Tilausnumero: Koestusjännite Max. käyttöjännite MTBF (Mil-HB-217F) Nimellisvirta +50 °C:ssa Paino Vaiheiden määrä Hinta
Verkkosuodatin DIN-kiskoon riviliittimillä
8 A verkkosuodatin DIN-kiskoon, riviliittimet
Tuotenumero:
FN2412-8-44 Kopioitu!
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
250 V AC
1200000 h @ 50° C, 250 V AC
8 A
0,4 kg
1
Verkkosuodatin DIN-kiskoon riviliittimillä
16 A verkkosuodatin DIN-kiskoon, riviliittimet
Tuotenumero:
FN2412-16-44 Kopioitu!
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
250 V AC
1200000 h @ 50° C, 250 V AC
16 A
0,5 kg
Verkkosuodatin DIN-kiskoon riviliittimillä
FILTER
Tuotenumero:
FN2410H-16-44 Kopioitu!
P->E 2700 V DC, 2 s. P->P 2250 V DC, 2 s.
520 V AC
250000 h @ 50° C, 250 V AC
16 A
0,6 kg
Verkkosuodatin DIN-kiskoon riviliittimillä
25 A verkkosuodatin DIN-kiskoon, riviliittimet
Tuotenumero:
FN2412-25-33 Kopioitu!
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
250 V AC
1200000 h @ 50° C, 250 V AC
25 A
0,6 kg
Verkkosuodatin DIN-kiskoon riviliittimillä
32 A verkkosuodatin DIN-kiskoon, riviliittimet
Tuotenumero:
FN2412-32-33 Kopioitu!
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
250 V AC
1200000 h @ 50° C, 250 V AC
32 A
0,7 kg
Verkkosuodatin DIN-kiskoon riviliittimillä
45 A verkkosuodatin DIN-kiskoon, riviliittimet
Tuotenumero:
FN2412-45-33 Kopioitu!
P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
250 V AC
1200000 h @ 50° C, 250 V AC
45 A
0,7 kg
