SCHAFFNER

1-vaiheinen EMC-suodatin, FN2060-sarja

FN2060-sarjan suodattimet ovat 2-asteisia. Ne soveltuvat kohteisiin, joissa tarvitaan hyvää symmetristen ja epäsymmetristen häiriöiden vaimennusta.







Kaapeliliittimet
Tyyppi 06
6,3x0,8 mm
lattaliitin

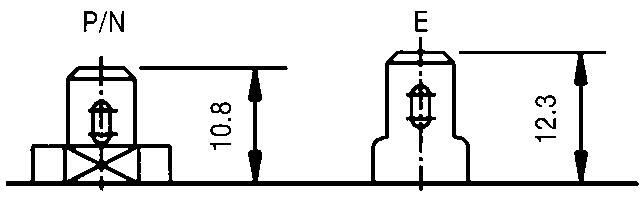

Kaapeliliitäntä 06 mittakuva



Tyyppi 08
M4 ruuvi

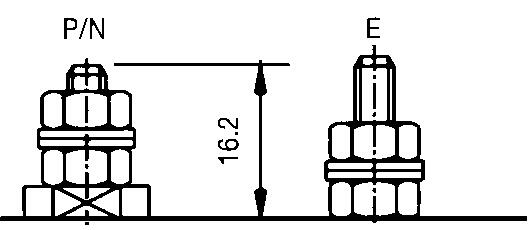

Cable connection type 08





Lue lisää
  • 1-30 A
  • DC-400 Hz
  • 2-asteinen
  • Hyvä symmetristen ja epäsymmetristen häiriöiden vaimennus

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Hyväksynnät CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283
Induktanssi 12 mH
Kapasitanssi Cx 0,22 µF
Kapasitanssi Cy 4,7 nF
Koestusjännite P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
Liitäntä Lattaliitin
Max. käyttöjännite 250 V AC
Max. käyttölämpötila 100 °C
Max. vuotovirta/vaihe 0,734 mA
Min. käyttölämpötila -25 °C
MTBF (Mil-HB-217F) 950000 h @ 40° C, 230 V AC
Nimellisvirta +40 °C:ssa 1 A
Paino 0,12 kg
Paloluokka UL94-V2
Taajuus DC-400 Hz

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

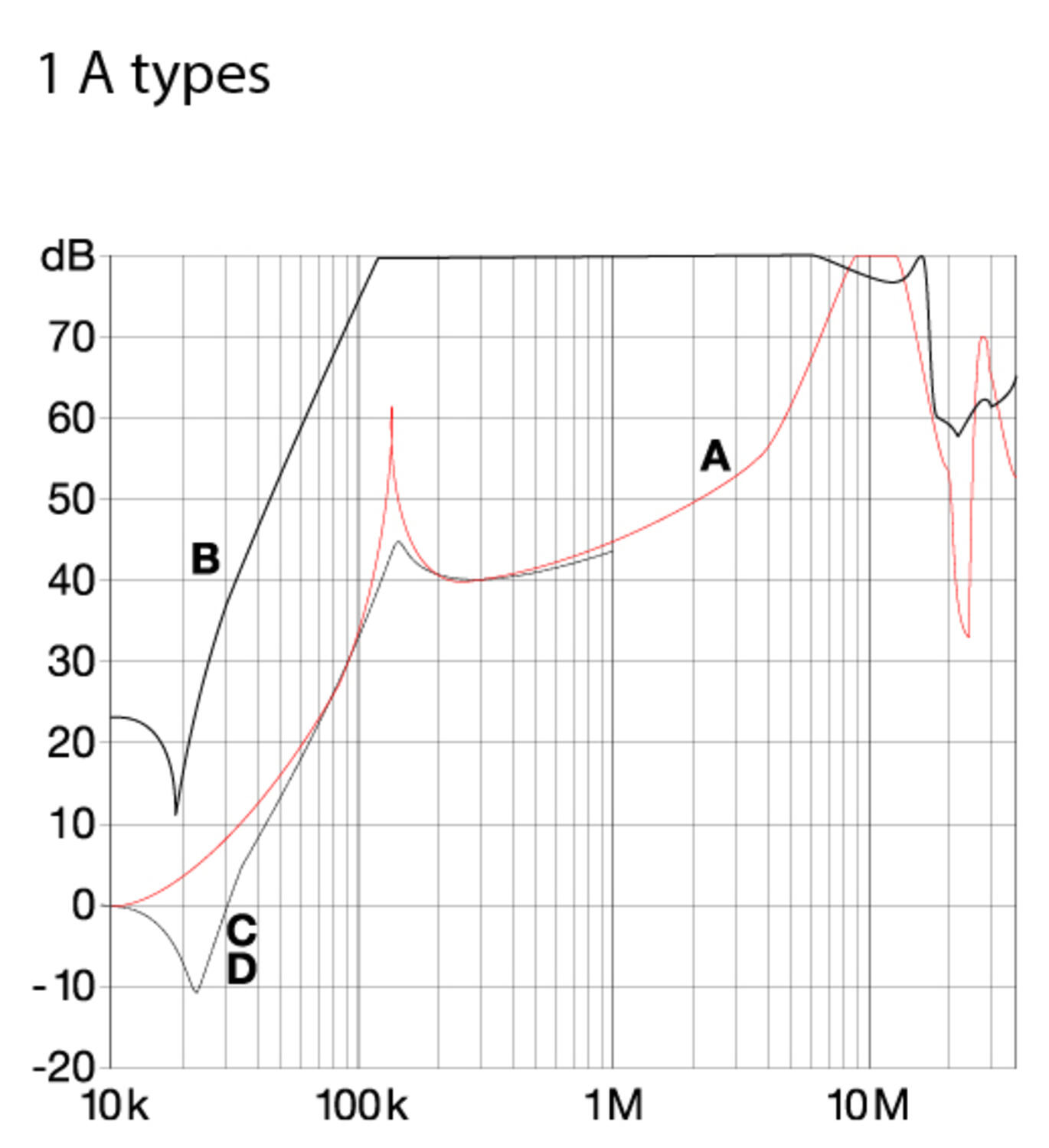

FN2060 Character diagram 1 A Filter

FN2060-sarjan vaimennuskäyrät
A=50O/50O symm. Punainen.
B=50O/50O epäsymm. Musta
C=0,1O/100O symm.
D=100O/0,1O symm.

Tuotekuvaus

FN2060-sarjan suodattimet ovat 2-asteisia. Ne soveltuvat kohteisiin, joissa tarvitaan hyvää symmetristen ja epäsymmetristen häiriöiden vaimennusta.







Kaapeliliittimet
Tyyppi 06
6,3x0,8 mm
lattaliitin

Kaapeliliitäntä 06 mittakuva



Tyyppi 08
M4 ruuvi

Cable connection type 08





Tarvikkeet



Äänitiedostot

Lisää luettavaa

Uudet F-kaasuvaatimukset jäähdytyslaitteille
Tuki

F-kaasuasetus (EU) 2024/573 – Uudet vaatimukset jäähdytyslaitteille

Uusi F-kaasuasetus (EU) 2024/573 muuttaa jäähdytys- ja ilmastointijärjestelmien edellytyksiä teollisissa sovelluksissa. Tiukennetut vaatimukset fluoratuille kasvihuonekaasuille tarkoittavat, että monet nykyiset ratkaisut poistetaan asteittain käytöstä – samalla kun väärän teknologian valinta voi tulla kalliiksi tulevaisuudessa.

Conta-Clip kaapeliläpiviennit elintarviketeollisuuteen
Tuoteuutiset

CONTA-CLIP - FDA-yhteensopivat kaapeliläpivientiratkaisut elintarviketeollisuuteen

CONTA-CLIP tarjoaa elintarviketeollisuuden vaatimuksiin suunniteltuja kaapeliläpivientiratkaisuja, jotka on valmistettu FDA-yhteensopivista materiaaleista.

Advantech paneeli-PC
Tuoteuutiset

Advantech Panel PC - ratkaisut – Tehokkuutta, luotettavuutta ja automaation hallintaa

Advantechin paneeli PC:t toimivat keskeisenä käyttöliittymänä erilaisissa automaatiojärjestelmissä. Lue lisää!

Puls Planet SP960 -teholähde
Tuoteuutiset

Uuden sukupolven DIN-kiskovirtalähteet

PULS on esitellyt uuden sukupolven PLANET-teholähdesarjan, joka asettaa uudet standardit teollisuuden DIN-kiskovirtalähteille yhdistämällä ennätyskorkean hyötysuhteen ja erittäin kompaktin koon.

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Partex PPD
Tuoteuutiset

PPD – litteä ja halogeenivapaa kaapelimerkki

Etsitkö luotettavaa, helppoa ja kestävää ratkaisua kaapelien ja letkujen merkintään? Nämä tasaiset, polyolefiinista valmistetut merkit ovat suunniteltu tehostamaan asennustyötä ja parantamaan turvallisuutta teollisuusympäristöissä.

Suosikit Tilausnumero: Induktanssi Kapasitanssi Cx Kapasitanssi Cy Liitäntä Max. vuotovirta/vaihe Nimellisvirta +40 °C:ssa Paino Resistanssi Hinta
2-asteinen verkkosuodatin
1 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2060-1-06 Kopioitu!
12 mH
0,22 µF
4,7 nF
Lattaliitin
0,734 mA
1 A
0,12 kg
2-asteinen verkkosuodatin
3 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2060-3-06 Kopioitu!
2,5 mH
0,22 µF
4,7 nF
Lattaliitin
0,734 mA
3 A
0,12 kg
2-asteinen verkkosuodatin
6 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2060-6-06 Kopioitu!
0,97 mH
0,22 µF
4,7 nF
Lattaliitin
0,734 mA
6 A
0,12 kg
2-asteinen verkkosuodatin
10 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2060-10-06 Kopioitu!
0,8 mH
0,47 µF
4,7 nF
Lattaliitin
0,734 mA
10 A
0,19 kg
2-asteinen verkkosuodatin
12 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2060-12-06 Kopioitu!
0,58 mH
0,47 µF
4,7 nF
Lattaliitin
0,734 mA
12 A
0,19 kg
2-asteinen verkkosuodatin
16 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2060-16-06 Kopioitu!
0,65 mH
0,33 µF
4,7 nF
Lattaliitin
0,734 mA
16 A
0,26 kg
2-asteinen verkkosuodatin
30 A 2-asteinen verkkosuodatin, ruuviliittimet
Tuotenumero:
FN2060-30-08 Kopioitu!
0,6 mH
1 µF
10 nF
Pultti
0,867 mA
30 A
0,95 kg
220 kΩ
