SCHAFFNER

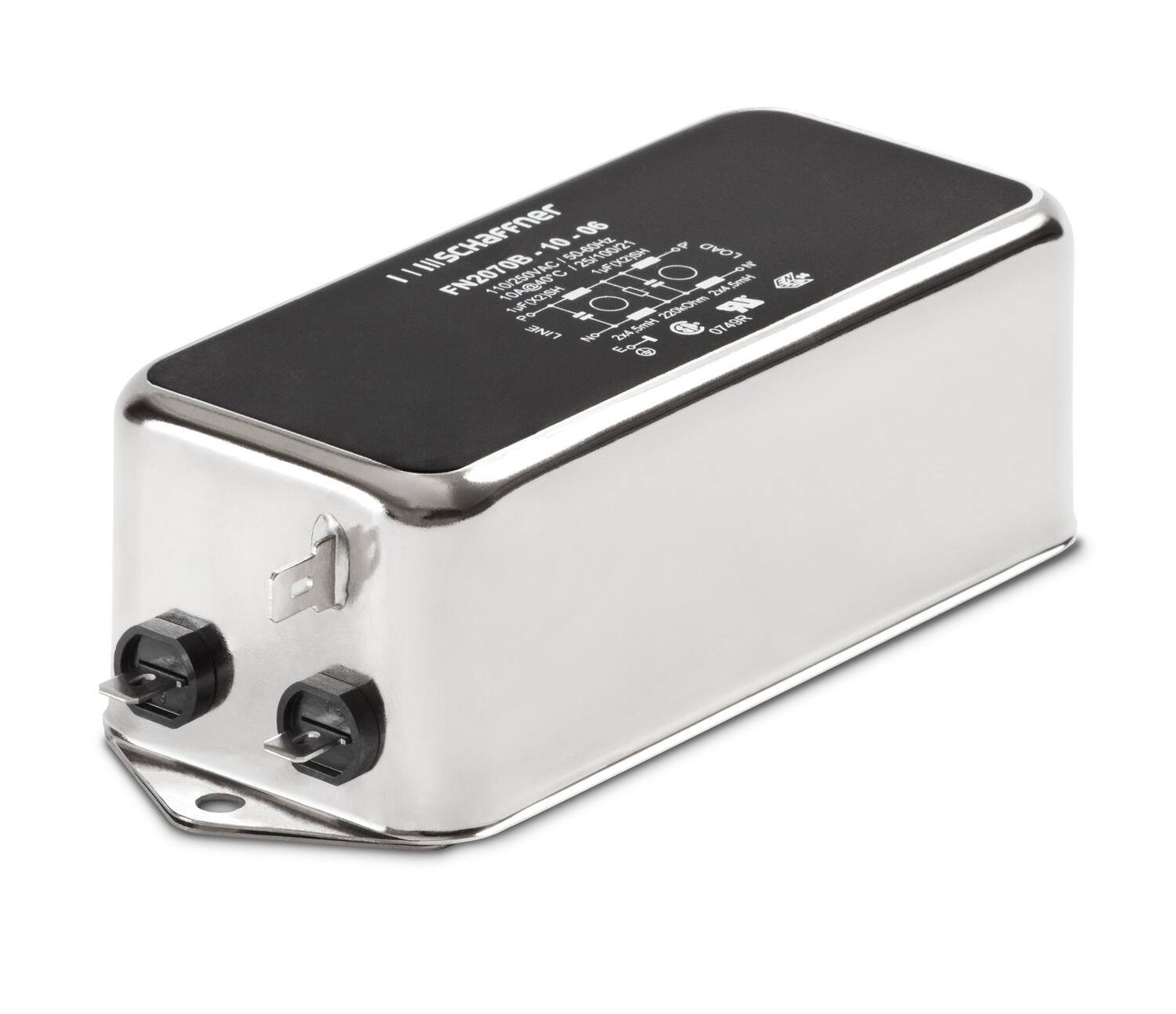

1-vaiheinen EMC-suodatin, FN2070-sarja

FN2070-sarjan suodattimet ovat 2-asteisia. Ne soveltuvat kohteisiin, joissa tarvitaan erittäin hyvää symmetristen ja epäsymmetristen häiriöiden vaimennusta erityisesti korkeilla taajuuksilla.









Lue lisää
  • 1-36 A
  • DC-400 Hz
  • 2-asteinen
  • Erittäin hyvä symmetristen ja epäsymmetristen häiriöiden vaimennus, erityisesti korkeilla taajuuksilla

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Hyväksynnät CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283
Induktanssi 22 mH
Kapasitanssi Cx 0,33 µF
Kapasitanssi Cy 4,7 nF
Koestusjännite P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
Liitäntä Lattaliitin
Max. käyttöjännite 250 V AC
Max. käyttölämpötila 100 °C
Max. vuotovirta/vaihe 0,734 mA
Min. käyttölämpötila -25 °C
MTBF (Mil-HB-217F) 1550000 h @ 40° C, 230 V AC
Nimellisvirta +40 °C:ssa 1 A
Paino 0,19 kg
Paloluokka UL94-V2
Taajuus DC-400 Hz

Tiedostot

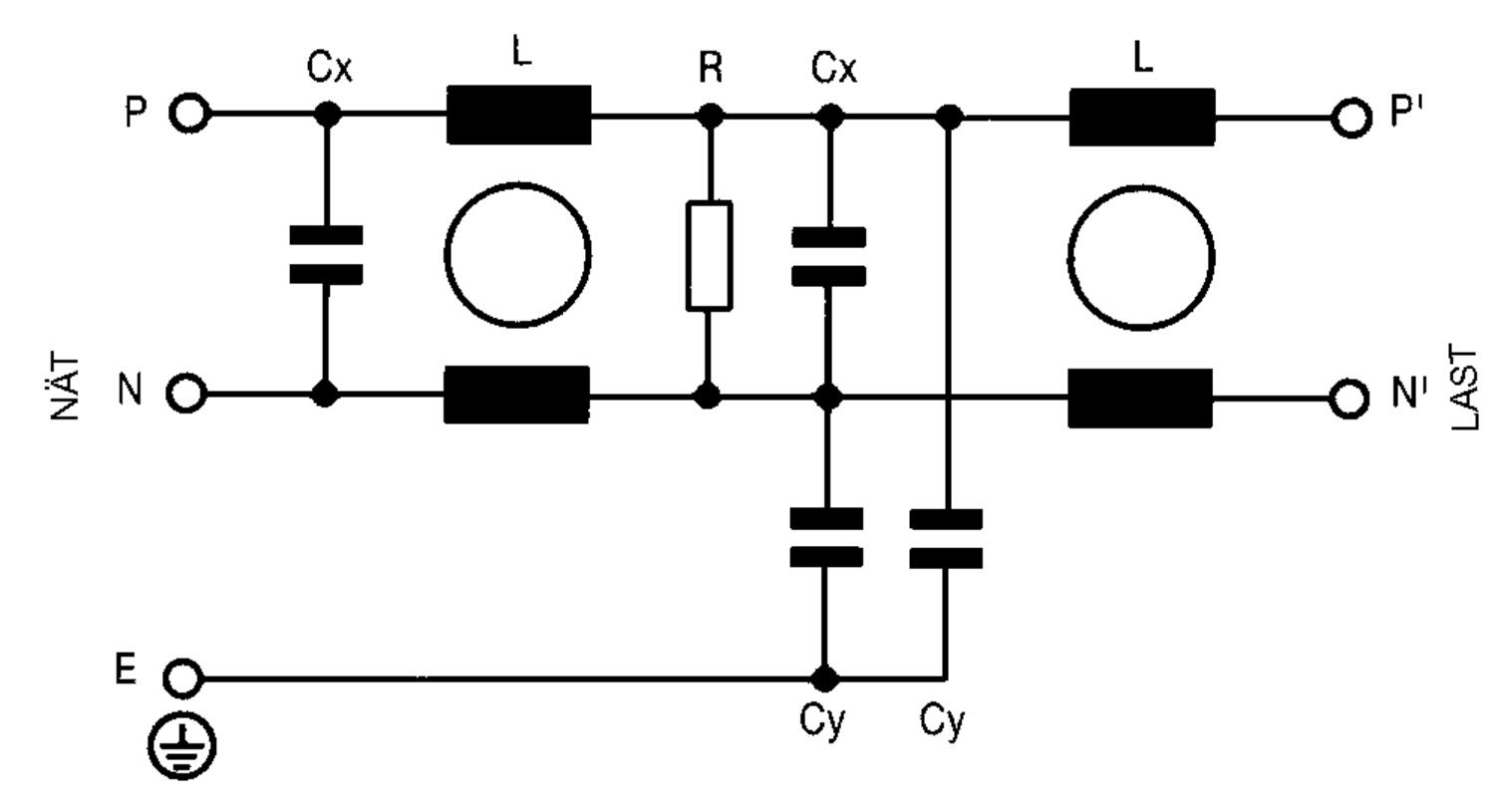

Mitat ja kytkennät

Tekniset kuvat

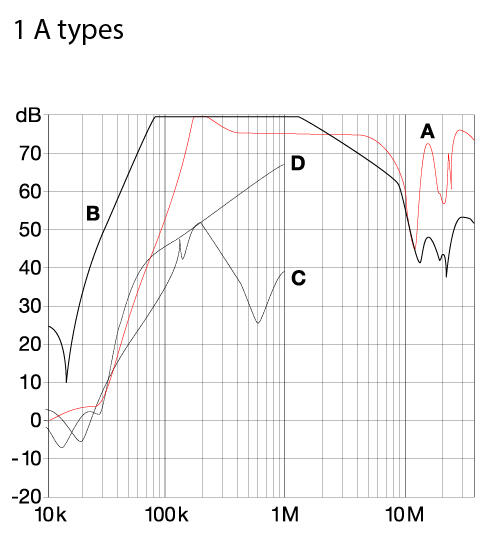

FN2070 Character diagram 1 A type

FN2070-sarjan vaimennuskäyrät
A=50 ?/50 ? symm. Punainen.
B=50 ?/50 ? epäsymm. Musta.
C=0,1 ?/100 ? symm.
D=100 ?/0,1 ? symm.

Tuotekuvaus

FN2070-sarjan suodattimet ovat 2-asteisia. Ne soveltuvat kohteisiin, joissa tarvitaan erittäin hyvää symmetristen ja epäsymmetristen häiriöiden vaimennusta erityisesti korkeilla taajuuksilla.









Tarvikkeet



Äänitiedostot

Lisää luettavaa

Opi lisää ATEX-tuotteista
Tuki

ATEX - Räjähdyssuojaus vaarallisissa ympäristöissä

Teollisuusympäristöissä tapahtuvat räjähdykset voivat aiheuttaa vakavia vahinkoja sekä ihmisille että omaisuudelle. ATEX varmistaa, että sekä laitteet että työprosessit on suunniteltu minimoimaan nämä riskit ja luomaan turvallinen työympäristö.

Olemme mukana Teknologia 2025 -messuilla
Yleistä

Olemme mukana Teknologiassa!

Olemme mukana Teknologia-messuilla, osastolla 6d60! Tule haistelemaan messutunnelmaa ja juttelemaan. Nähdään Helsingissä 4.–6.11.2025!

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Auer smart signaling
Tuoteuutiset

Smart Signaling 50 – Teollisen merkinannon seuraava taso

Auer Signal on julkistanut uuden tuoteperheen, joka vastaa kasvavaan kysyntään entistä kehittyneemmille merkinantolaitteille joiden luotettavuus on ensisijaisen tärkeää.

Conta-Clip kaapeliläpivienti
Tuoteuutiset

Kaikki kulmat hallinnassa 90 asteen kaapeliläpivientijärjestelmällä

Tehokas ja turvallinen kaapeliläpivienti on keskeinen tekijä teollisuus- ja sähköasennuksissa.

Partner of the year 2024 -palkinto
Yleistä

OEM on Auer Signalin Vuoden partner 2024!

Pitkään jatkunut yhteistyö ja kehitys palkittiin ja saimme kunnian olla Auer Signalin Vuoden Partner 2024!

Suosikit Tilausnumero: Induktanssi Kapasitanssi Cx Liitäntä Nimellisvirta +40 °C:ssa Paino Hinta
2-asteinen verkkosuodatin
1 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2070-1-06 Kopioitu!
22 mH
0,33 µF
Lattaliitin
1 A
0,19 kg
2-asteinen verkkosuodatin
3 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2070-3-06 Kopioitu!
9,8 mH
0,47 µF
Lattaliitin
3 A
0,25 kg
2-asteinen verkkosuodatin
6 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2070-6-06 Kopioitu!
7,8 mH
1 µF
Lattaliitin
6 A
0,45 kg
2-asteinen verkkosuodatin
10 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2070-10-06 Kopioitu!
4,5 mH
1 µF
Lattaliitin
10 A
0,67 kg
2-asteinen verkkosuodatin
12 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2070-12-06 Kopioitu!
3,25 mH
1 µF
Lattaliitin
12 A
0,67 kg
2-asteinen verkkosuodatin
16 A 2-asteinen verkkosuodatin
Tuotenumero:
FN2070-16-06 Kopioitu!
2,8 mH
1 µF
Lattaliitin
16 A
1 kg
2-asteinen verkkosuodatin
16 A 2-asteinen verkkosuodatin, ruuviliittimet
Tuotenumero:
FN2070-16-08 Kopioitu!
2,8 mH
1 µF
Pultti
16 A
1 kg
