SCHAFFNER

1-vaiheinen EMC-suodatin, FN2080-sarja

Schaffnerin FN2080-sarjan yksivaihesuodatin auttaa vaimentamaan sähköverkossa kulkevia häiriöitä. Kaksivaiheinen rakenne tarjoaa tehokkaan differentiaali- ja yhteismuotoisen vaimennuksen sekä hyvän vaimennuksen matalilla taajuuksilla. Suodatin soveltuu 1-16 A:n virroille ja DC-400 Hz:n taajuusalueelle sekä yksivaiheisten laitteiden ja järjestelmien häiriönsuodatukseen.
  • 1-16 A
  • DC-400 Hz
  • 2-asteinen
  • Erittäin hyvä symmetristen ja epäsymmetristen häiriöiden vaimennus, erityisesti matalammilla taajuuksilla

Valitse tuote

Valitse tuote

Valitse tuote

Tekniset tiedot

Hyväksynnät CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283
Induktanssi 22 mH
Kapasitanssi Cx 0,33 µF
Kapasitanssi Cy 4,7 nF
Koestusjännite P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s.
Liitäntä Lattaliitin
Max. käyttöjännite 250 V AC
Max. käyttölämpötila 100 °C
Max. vuotovirta/vaihe 0,734 mA
Min. käyttölämpötila -25 °C
MTBF (Mil-HB-217F) 1650000 h @ 40° C, 230 V AC
Nimellisvirta +40 °C:ssa 1 A
Paino 0,2 kg
Paloluokka UL94-V2
Resistanssi 1000 kΩ
Taajuus DC-400 Hz

Tiedostot

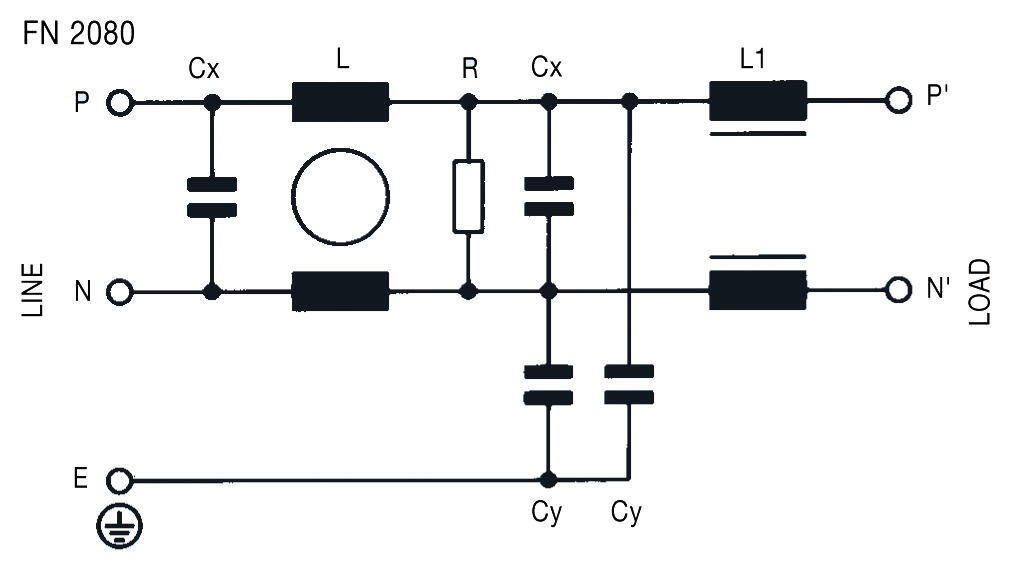

Mitat ja kytkennät

Tekniset kuvat

FN2080 1A Suodatin SCHAFFNERilta, graafinen esitys suodattimen suorituskyvystä eri tyypeille.

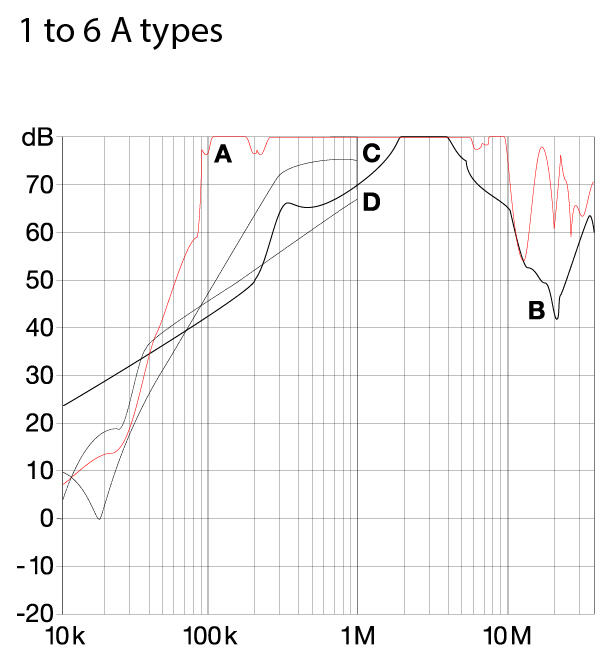

FN2080-sarjan vaimennuskäyrät
A =50 ?/50 ? symm. Punainen.
B =50 ?/50 ? epäsymm. Musta.

Tuotekuvaus

FN2080-sarjan suodattimet ovat 2-asteisia. Ne soveltuvat kohteisiin, joissa tarvitaan erittäin hyvää symmetristen ja epäsymmetristen häiriöiden vaimennusta erityisesti matalammilla taajuuksilla.



Tarvikkeet

Avaa tuote uudelle riville ostoskoriin

Olet jo lisännyt tämän tuotteen. Valitse haluatko lisätä tuotteen määrää vai avata sen uudelle riville ostokorissa, jolloin voit valita eri toimitusajan.



Äänitiedostot

Lisää luettavaa

Suosikit Tilausnumero: Induktanssi Kapasitanssi Cx Nimellisvirta +40 °C:ssa Paino Resistanssi Hinta
22 mH
0,33 µF
1 A
0,2 kg
1000 kΩ
9,8 mH
0,47 µF
3 A
0,27 kg
7,8 mH
1 µF
6 A
0,47 kg
220 kΩ
4,5 mH
1 µF
10 A
0,75 kg
3,25 mH
1 µF
12 A
0,75 kg
220 kΩ
2,8 mH
1 µF
16 A
1,02 kg
