SCHAFFNER

1-vaiheinen EMC-suodatin, FN2090-sarja

Schaffnerin FN2090-sarjan yksivaiheiset, kaksiasteiset suodattimet vähentävät tehokkaasti symmetrisiä ja asymmetrisiä sähköhäiriöitä. Niiden differentiaali- ja yhteismuotoisen häiriön vaimennus on erittäin suuri. Suodattimet sopivat sovelluksiin, joissa tarvitaan tehokasta häiriönsuodatusta. Sarja kattaa 1–30 A:n virrat ja DC–400 Hz:n taajuudet.
  • 1-30 A
  • DC-400 Hz
  • 2-asteinen
  • Erittäin hyvä symmetristen ja epäsymmetristen häiriöiden vaimennus

Valitse tuote

Valitse tuote

Valitse tuote

Tekniset tiedot

Induktanssi 20 mH
Kapasitanssi Cx 0,22 µF
Kapasitanssi Cy 2,2 nF
Max. käyttöjännite 250 V AC
Max. vuotovirta/vaihe 1 mA
Nimellisvirta +40 °C:ssa 1 A
Paino 0,073 kg

Tiedostot

Tekniset kuvat

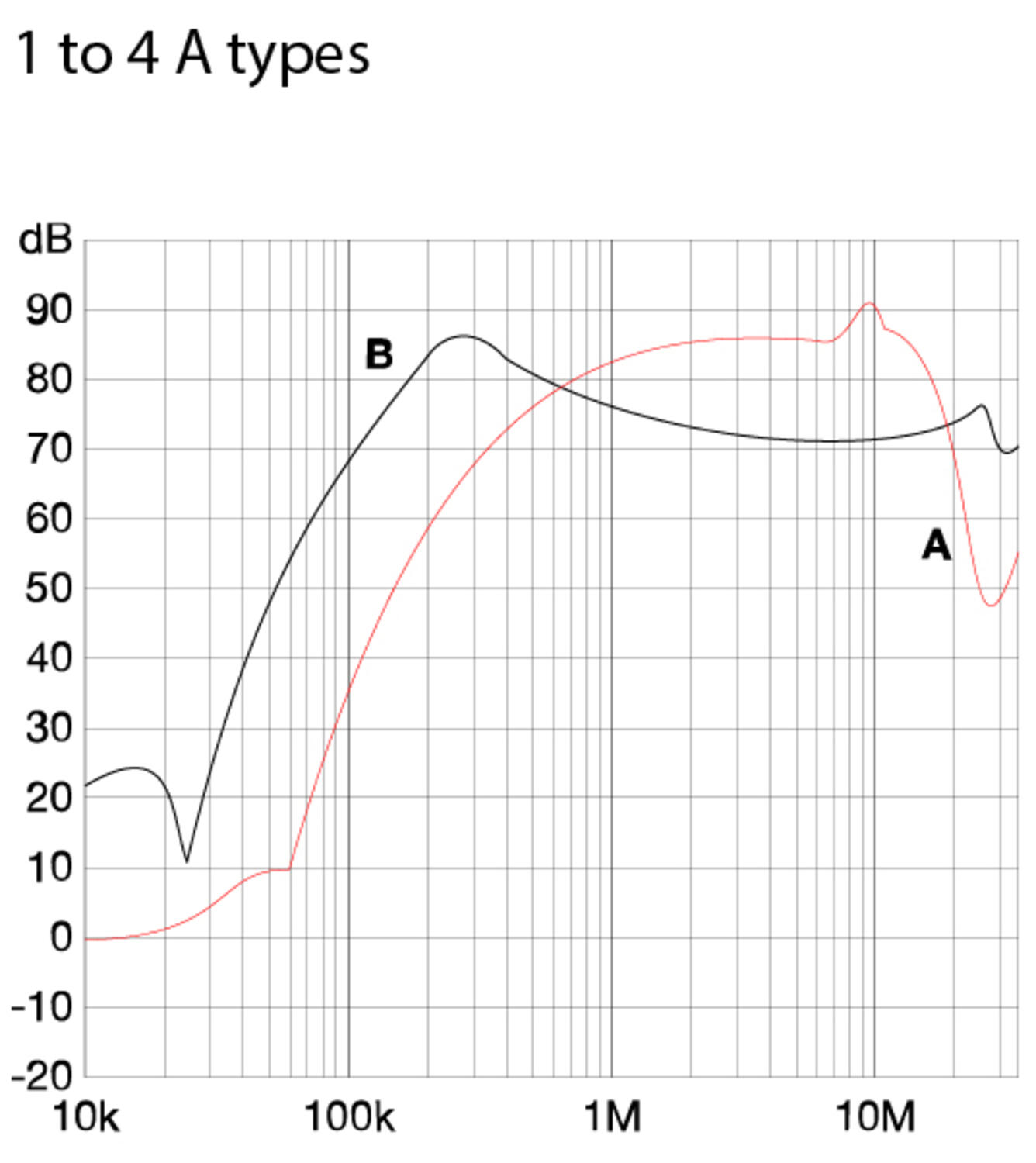

SCHAFFNERin FN2090 tyyppi 1-4 A:n kaavio, joka näyttää dB-tasot taajuuden mukaan.

FN2080-sarjan vaimennuskäyrät
Per CISPR 17;
A = 50 /50 symmetrinen
B = 50 /50 epäsymmentrinen

Tuotekuvaus

FN2090-sarjan suodattimet ovat 2-asteisia. Ne soveltuvat kohteisiin, joissa tarvitaan erittäin hyvää symmetristen ja epäsymmetristen häiriöiden vaimennusta.



Tilaustiedot

FN2090-sarjan suodattimet ovat 2-asteisia. Ne soveltuvat kohteisiin,

joissa tarvitaan erittäin hyvää symmetristen ja epäsymmetristen

häiriöiden suodatusta.

Tarvikkeet

Avaa tuote uudelle riville ostoskoriin

Olet jo lisännyt tämän tuotteen. Valitse haluatko lisätä tuotteen määrää vai avata sen uudelle riville ostokorissa, jolloin voit valita eri toimitusajan.



Äänitiedostot

Lisää luettavaa

Suosikit Tilausnumero: Induktanssi Kapasitanssi Cx Kapasitanssi Cy Nimellisvirta +40 °C:ssa Paino Hinta
20 mH
0,22 µF
2,2 nF
1 A
0,073 kg
14 mH
0,33 µF
2,2 nF
3 A
0,158 kg
8 mH
0,47 µF
3,3 nF
6 A
0,191 kg
8 mH
0,47 µF
3,3 nF
8 A
0,33 kg
8 mH
0,47 µF
3,3 nF
10 A
0,369 kg
4 mH
1 µF
10 nF
12 A
0,391 kg
4 mH
1 µF
10 nF
16 A
0,425 kg
2,7 mH
1 µF
10 nF
20 A
0,53 kg
2,7 mH
1 µF
10 nF
20 A
0,53 kg
1,5 mH
1 µF
10 nF
30 A
0,548 kg
