SCHAFFNER

3-vaiheinen EMC-suodatin, FN3258-sarja

FN3258 on erittäin kompakti 3-vaiheinen suodatin. Suodatin sopii hyvin moottorikäyttöihin, joissa on servo tai taajuusmuuttaja.
Suodatin vaimentaa hyvin voimakkaitakin häiriöitä vielä täydellä kuormalla. Perusmallin maksimijännite on 480 V AC ja H-tyypin 520 V AC.
Liittimet ovat kosketussuojattuja riviliittimiä.



Jos kaksi vaihetta puuttuu voi vuotovirta kasvaa 5,8 kertaiseksi.

Lue lisää
  • 7-180 A
  • 480 V AC tai 520 V AC
  • Hyvä vaimennus
  • Kompakti

Valitse tuote

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Hyväksynnät CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283
IP-luokka IP20
Koestusjännite P->E 2650 V DC, 2 s. P->P 2100 V DC, 2 s.
Liitäntä Ruuviliitäntä
Max. käyttöjännite 480 V AC
Max. käyttölämpötila 100 °C
Max. vuotovirta/vaihe 33 mA
Max. ylikuormitus 1,5 kertaa nimellisvirta minuutin ajan kerran tunnissa.
Min. käyttölämpötila -25 °C
MTBF (Mil-HB-217F) 300000 h @ 50° C, 400 V AC
Nimellisteho 4 kW
Nimellisvirta +50 °C:ssa 7 A
Paino 0,5 kg
Paloluokka UL94-V2
Taajuus DC-60 Hz

Tiedostot

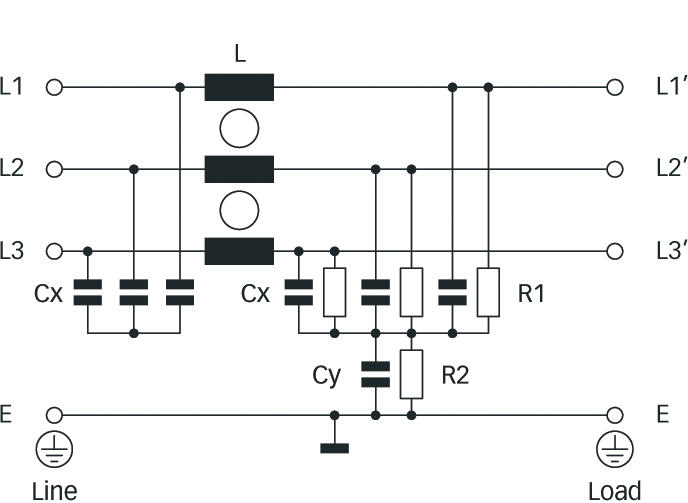

Mitat ja kytkennät

Tekniset kuvat

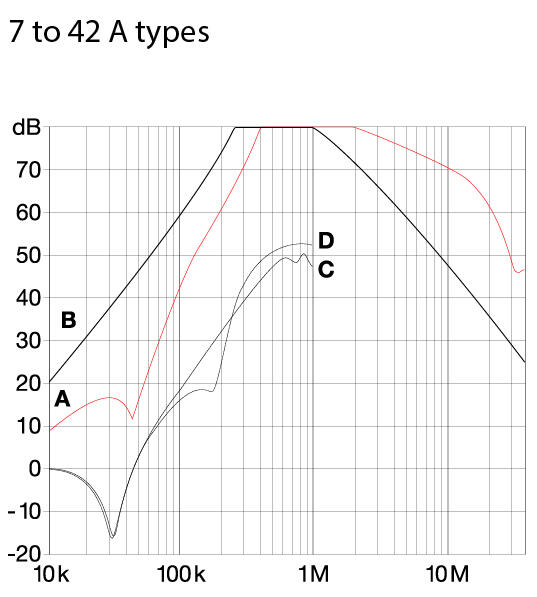

Character diagram 7 to 42A types Mains filter 3-phase series FN3258

FN3258-sarjan vaimennuskäyrät
A =50 ?/50 ? symm. Punainen
B =50 ?/50 ? epäsymm.
C =0,1 ?/100 ? symm.
D =100 ?/0,1 ? symm.

Tuotekuvaus

FN3258 on erittäin kompakti 3-vaiheinen suodatin. Suodatin sopii hyvin moottorikäyttöihin, joissa on servo tai taajuusmuuttaja.
Suodatin vaimentaa hyvin voimakkaitakin häiriöitä vielä täydellä kuormalla. Perusmallin maksimijännite on 480 V AC ja H-tyypin 520 V AC.
Liittimet ovat kosketussuojattuja riviliittimiä.



Jos kaksi vaihetta puuttuu voi vuotovirta kasvaa 5,8 kertaiseksi.

Tarvikkeet



Äänitiedostot

Lisää luettavaa

Uudet F-kaasuvaatimukset jäähdytyslaitteille
Tuki

F-kaasuasetus (EU) 2024/573 – Uudet vaatimukset jäähdytyslaitteille

Uusi F-kaasuasetus (EU) 2024/573 muuttaa jäähdytys- ja ilmastointijärjestelmien edellytyksiä teollisissa sovelluksissa. Tiukennetut vaatimukset fluoratuille kasvihuonekaasuille tarkoittavat, että monet nykyiset ratkaisut poistetaan asteittain käytöstä – samalla kun väärän teknologian valinta voi tulla kalliiksi tulevaisuudessa.

Conta-Clip kaapeliläpiviennit elintarviketeollisuuteen
Tuoteuutiset

CONTA-CLIP - FDA-yhteensopivat kaapeliläpivientiratkaisut elintarviketeollisuuteen

CONTA-CLIP tarjoaa elintarviketeollisuuden vaatimuksiin suunniteltuja kaapeliläpivientiratkaisuja, jotka on valmistettu FDA-yhteensopivista materiaaleista.

Advantech paneeli-PC
Tuoteuutiset

Advantech Panel PC - ratkaisut – Tehokkuutta, luotettavuutta ja automaation hallintaa

Advantechin paneeli PC:t toimivat keskeisenä käyttöliittymänä erilaisissa automaatiojärjestelmissä. Lue lisää!

Puls Planet SP960 -teholähde
Tuoteuutiset

Uuden sukupolven DIN-kiskovirtalähteet

PULS on esitellyt uuden sukupolven PLANET-teholähdesarjan, joka asettaa uudet standardit teollisuuden DIN-kiskovirtalähteille yhdistämällä ennätyskorkean hyötysuhteen ja erittäin kompaktin koon.

Partex PPQZ
Tuoteuutiset

PPQZ halogeenivapaa kaapelimerkki

PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.

Partex PPD
Tuoteuutiset

PPD – litteä ja halogeenivapaa kaapelimerkki

Etsitkö luotettavaa, helppoa ja kestävää ratkaisua kaapelien ja letkujen merkintään? Nämä tasaiset, polyolefiinista valmistetut merkit ovat suunniteltu tehostamaan asennustyötä ja parantamaan turvallisuutta teollisuusympäristöissä.

Suosikit Tilausnumero: Nimellisteho Nimellisvirta +50 °C:ssa Paino Hinta
Verkkosuodatin 3-vaiheinen
7 A / 4 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-7-44 Kopioitu!
4 kW
7 A
0,5 kg
Verkkosuodatin 3-vaiheinen
16 A / 7,5 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-16-44 Kopioitu!
7,5 kW
16 A
0,8 kg
Verkkosuodatin 3-vaiheinen
30 A / 15 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-30-33 Kopioitu!
15 kW
30 A
1,2 kg
Verkkosuodatin 3-vaiheinen
42 A / 22 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-42-33 Kopioitu!
22 kW
42 A
1,4 kg
Verkkosuodatin 3-vaiheinen
55 A / 30 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-55-34 Kopioitu!
30 kW
55 A
2 kg
Verkkosuodatin 3-vaiheinen
75 A / 37 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-75-34 Kopioitu!
37 kW
75 A
2,7 kg
Verkkosuodatin 3-vaiheinen
100 A / 55 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-100-35 Kopioitu!
55 kW
100 A
4,3 kg
Verkkosuodatin 3-vaiheinen
130 A / 75 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-130-35 Kopioitu!
75 kW
130 A
4,5 kg
Verkkosuodatin 3-vaiheinen
180 A / 90 kW 3-vaihe verkkosuodatin
Tuotenumero:
FN3258-180-40 Kopioitu!
90 kW
180 A
6 kg
