SCHAFFNER

3-vaihe+N EMC-suodatin, FN3256-sarja

FN 3256 -sarjan kompakti EMC-suodatin kolmivaiheisille ja nollajohtimellisille sähkönsyötöille auttaa vähentämään sähkömagneettisia häiriöitä koneissa, työstökoneissa ja prosessiautomaatiossa. Kuutiomainen, kevyt rakenne säästää asennustilaa. Suodatin tarjoaa hyvän vaimennuksen, pienen vuotovirran, 8-160 A:n virta-alueen ja 520 V AC:n käyttöjännitteen. Soveltuu myös teholähteisiin ja joihinkin lääkintälaitteisiin.
  • 8-160 A
  • 520 V AC
  • Hyvä vaimennus
  • Pieni vuotovirta

Valitse tuote

Valitse tuote

Valitse tuote

Tekniset tiedot

Hyväksynnät CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283
IP-luokka IP20
Koestusjännite P->E 3000 V DC, 2 s. P->P 2250 V DC, 2 s.
Liitäntä Ruuviliitäntä
Max. käyttöjännite 520 V AC
Max. käyttölämpötila 100 °C
Max. vuotovirta/vaihe 1 mA
Max. ylikuormitus 1,5 kertaa nimellisvirta minuutin ajan kerran tunnissa.
Min. käyttölämpötila -25 °C
MTBF (Mil-HB-217F) >410000 h @ 50° C, 400 V AC
Nimellisvirta +50 °C:ssa 8 A
Paino 0,6 kg
Paloluokka UL94-V2
Taajuus DC-60 Hz

Tiedostot

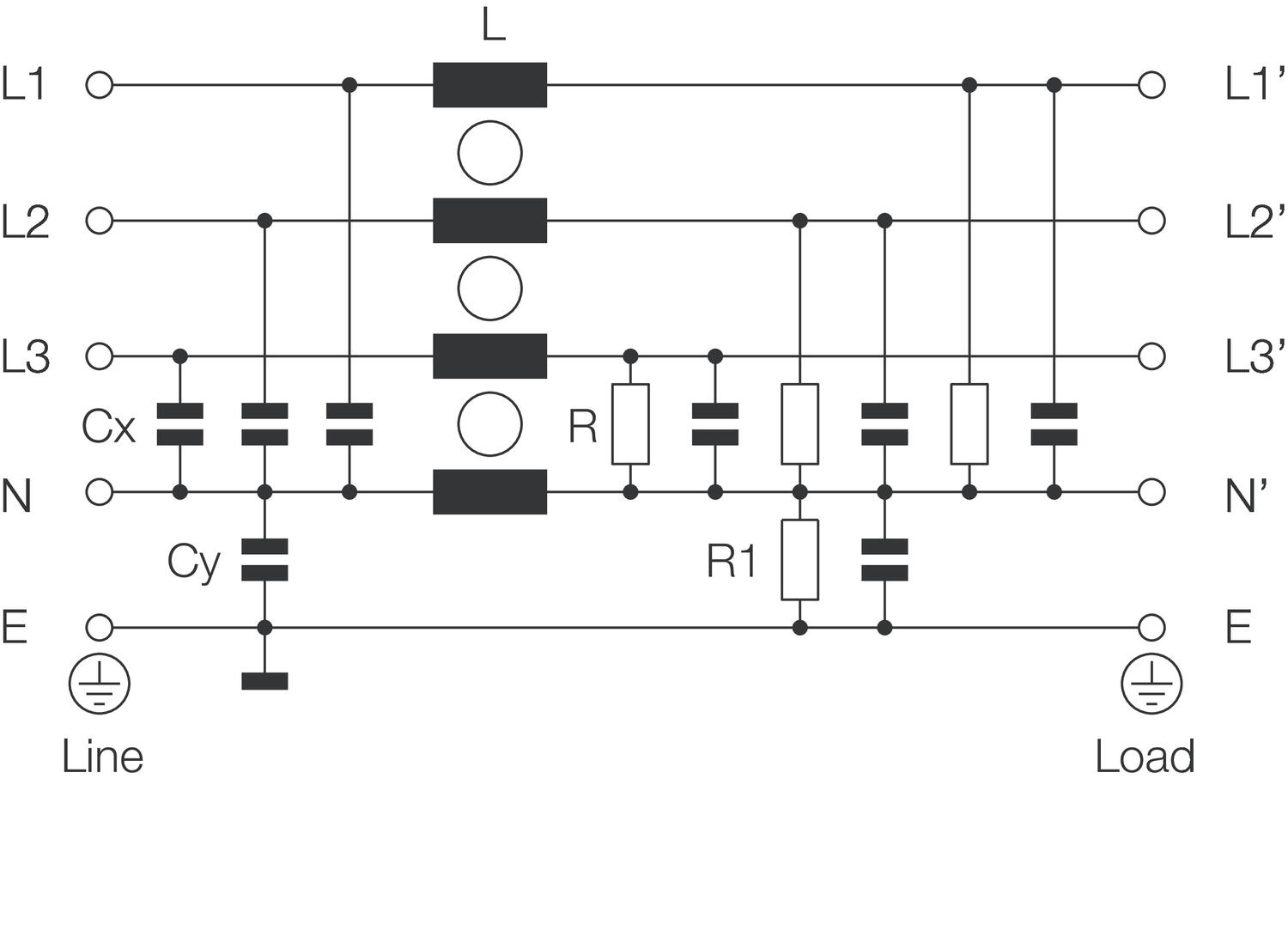

Mitat ja kytkennät

Tekniset kuvat

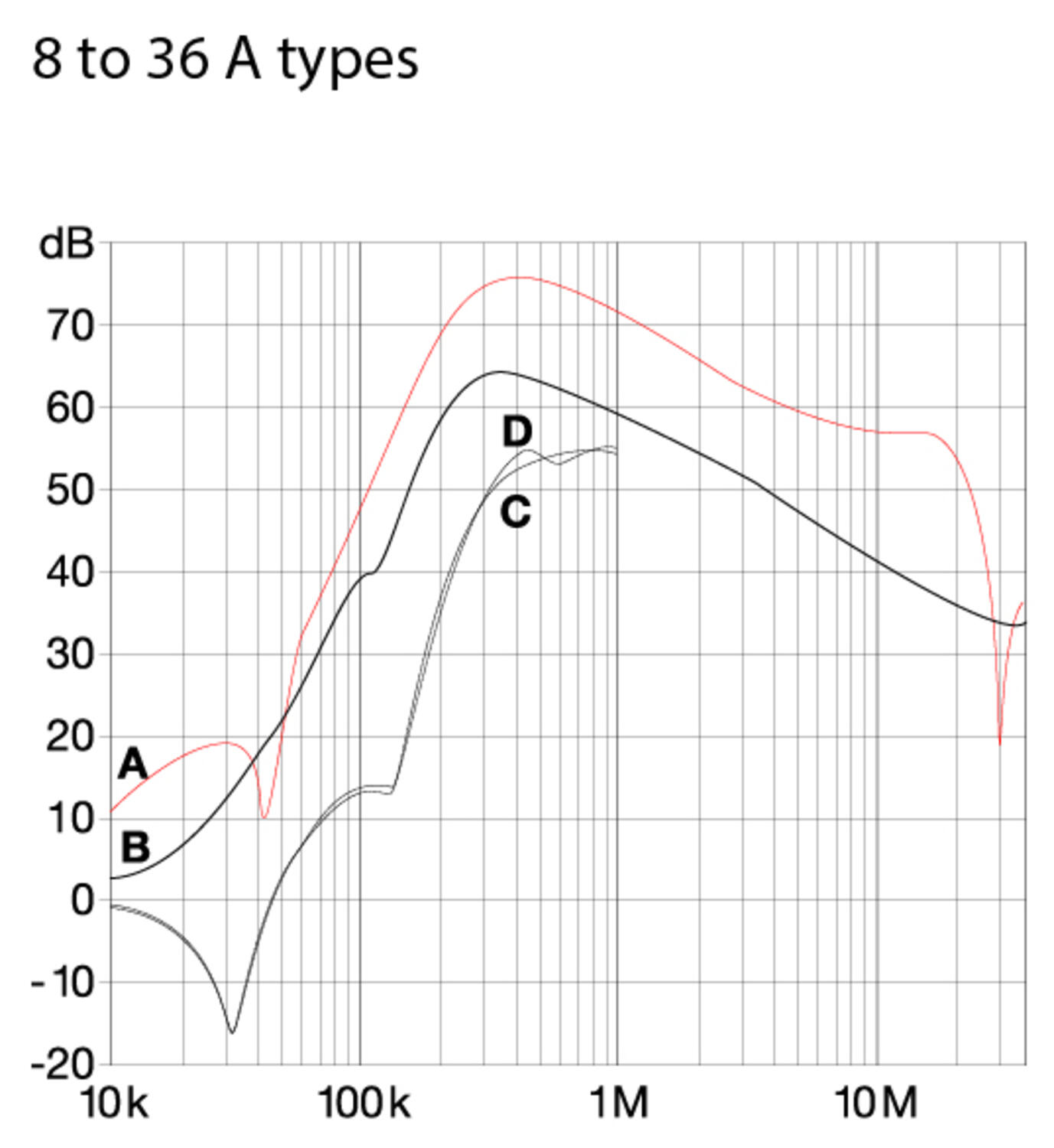

Kaavio FN3256 Vaimennus 8–36A, joka näyttää dB-tasot eri tyypeille

FN3256-sarjan vaimennuskäyrät
A =50 ?/50 ? symm. Punainen
B =50 ?/50 ? epäsymm.
C =0,1 ?/100 ? symm.
D =100 ?/0,1 ? symm.

Tuotekuvaus

FN3256 on kevyt, kompakti, 3 vaihetta + N suodatin. Sen avulla pystytään usein esimerkiksi täyttämään standardin EN50370-1 vaatimukset.
Asennusta helpottavat kosketussuojatut riviliittimet.

Tarvikkeet

Avaa tuote uudelle riville ostoskoriin

Olet jo lisännyt tämän tuotteen. Valitse haluatko lisätä tuotteen määrää vai avata sen uudelle riville ostokorissa, jolloin voit valita eri toimitusajan.



Äänitiedostot

Lisää luettavaa

Suosikit Tilausnumero: Nimellisvirta +50 °C:ssa Paino Hinta
8 A
0,6 kg
16 A
0,7 kg
25 A
1,1 kg
36 A
1,2 kg
64 A
2,3 kg
80 A
3,5 kg
120 A
4,7 kg
160 A
5,7 kg
