SCHAFFNER

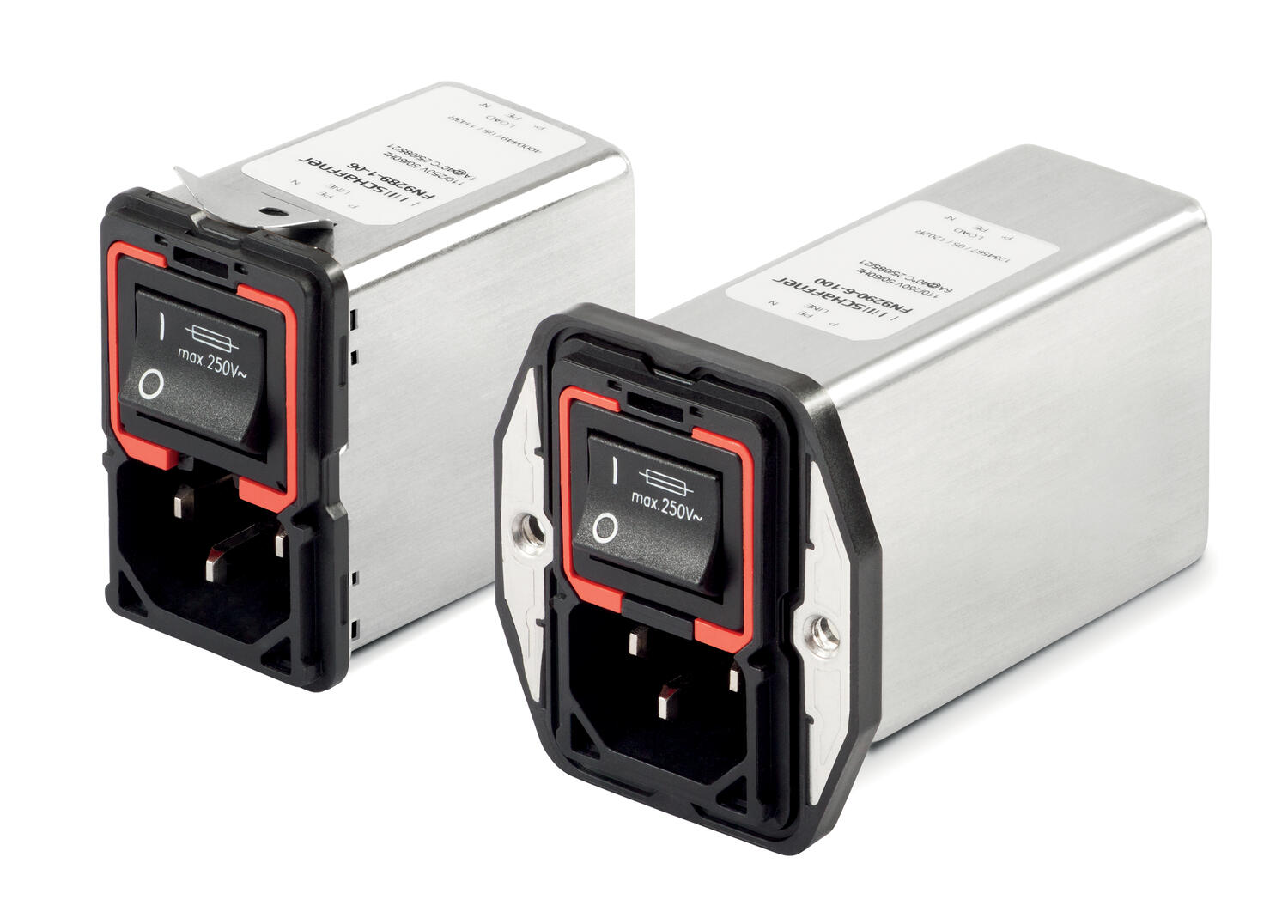

IEC-liitinsuodatin FN9280 2-napaisella katkaisijalla ja sulakkeilla
Schaffner laajentaa tuotevalikoimaansa yksiasteisella FN9280 IEC-laiteliitinsuodatinsarjalla, ja kaksiasteisella FN9290-sarjalla. Uudet EMC/EMI suodattimet on toteutettu C14 IEC-laiteliittimeen. Kompaktin kokonsa ja joustavien ominaisuuksiensa ansiosta ne nostavat IEC-suodattimien ominaisuudet uudelle tasolle. Erittäin kompaktiin koteloon (korkeus vain 46 mm) on mahdutettu normaalien sulakepidinten lisäksi myös paikka varasulakkeelle. Kaksinapainen virtakytkin kytkee laitteen molemmat navat irti verkosta, ja on erittäin helposti irrotettavissa esim. huollon ajaksi, kun halutaan estää laitteen kytkeytyminen päälle vahingossa. Laitteen sisäiseen kytkentään on valittavissa lattaliitinten lisäksi myös jousiliittimet, jotka tarjoavat nopeamman liitettävyyden ja paremman tärinänkeston. Täysin uusi laippa-asennuskonsepti mahdollistaa asennuksen paneelin edestä tai takaa, ja asennusreiät voidaan sijoittaa liittimen sivuille tai ylä- ja alapuolelle. Laipan ja syvävedetyn teräksisen liitinrungon väliin muodostuu galvaaninen häiriötiivis kytkentä, minkä ansiosta suojausominaisuudet ovat erinomaiset.
Yksiasteisen FN9280-sarjan rinnalla on kaksiasteinen FN9290-sarja sovelluksiin, joissa esiintyy korkeampia häiriötasoja. FN9290-sarjan suodattimilla päästään 80dB vaimennustasoon. Sarjat ovat poikkileikkaukseltaan identtiset, eli ne voidaan asentaa samaan asennusaukkoon, mikä helpottaa esim. eri tuoteversioiden kotelointia. Lääketieteellisiin sovelluksiin on molemmista sarjoista tarjolla B-versiot, joiden vuotovirta on alle 5 uA. Asymmetristen häiriöiden suodattamiseen taas soveltuvat E-versiot, jotka on varustettu maajohdinkuristimella. Uusia suodattimia on saatavissa 1-10 A virroille ja 250 V AC jännitteelle. Niillä on UL, CSA, ENEC and CQC hyväksynnät ja ne täyttävät RoHS- ja REACH-vaatimukset. B-versiot on toteutettu IEC/EN60601-1 kolmannen painoksen vaatimusten mukaisesti.
- 2-napainen "0-1"-katkaisija
- 2 sulaketta (5 x 20mm) ulosvedettävässä sulakepesässä
- 1-10 A/50-400 Hz
- Latta- tai jousivoimaliittimet
- Purkuvastuksella
Valitse tuote
Tekniset tiedot
| Induktanssi | 10,9 mH |
|---|---|
| Kapasitanssi Cx | 220 µF |
| Kapasitanssi Cy | 2,2 nF |
| Max. käyttölämpötila | 85 °C |
| Min. käyttölämpötila | -25 °C |
| Nimellisvirta | 1 A |
|---|---|
| Paino | 0,105 kg |
| Paloluokka | UL94-V2 |
| Resistanssi | 1000 kΩ |
Tiedostot
Tuotekuvaus
Schaffner laajentaa tuotevalikoimaansa yksiasteisella FN9280 IEC-laiteliitinsuodatinsarjalla, ja kaksiasteisella FN9290-sarjalla. Uudet EMC/EMI suodattimet on toteutettu C14 IEC-laiteliittimeen. Kompaktin kokonsa ja joustavien ominaisuuksiensa ansiosta ne nostavat IEC-suodattimien ominaisuudet uudelle tasolle. Erittäin kompaktiin koteloon (korkeus vain 46 mm) on mahdutettu normaalien sulakepidinten lisäksi myös paikka varasulakkeelle. Kaksinapainen virtakytkin kytkee laitteen molemmat navat irti verkosta, ja on erittäin helposti irrotettavissa esim. huollon ajaksi, kun halutaan estää laitteen kytkeytyminen päälle vahingossa. Laitteen sisäiseen kytkentään on valittavissa lattaliitinten lisäksi myös jousiliittimet, jotka tarjoavat nopeamman liitettävyyden ja paremman tärinänkeston. Täysin uusi laippa-asennuskonsepti mahdollistaa asennuksen paneelin edestä tai takaa, ja asennusreiät voidaan sijoittaa liittimen sivuille tai ylä- ja alapuolelle. Laipan ja syvävedetyn teräksisen liitinrungon väliin muodostuu galvaaninen häiriötiivis kytkentä, minkä ansiosta suojausominaisuudet ovat erinomaiset.
Yksiasteisen FN9280-sarjan rinnalla on kaksiasteinen FN9290-sarja sovelluksiin, joissa esiintyy korkeampia häiriötasoja. FN9290-sarjan suodattimilla päästään 80dB vaimennustasoon. Sarjat ovat poikkileikkaukseltaan identtiset, eli ne voidaan asentaa samaan asennusaukkoon, mikä helpottaa esim. eri tuoteversioiden kotelointia. Lääketieteellisiin sovelluksiin on molemmista sarjoista tarjolla B-versiot, joiden vuotovirta on alle 5 uA. Asymmetristen häiriöiden suodattamiseen taas soveltuvat E-versiot, jotka on varustettu maajohdinkuristimella. Uusia suodattimia on saatavissa 1-10 A virroille ja 250 V AC jännitteelle. Niillä on UL, CSA, ENEC and CQC hyväksynnät ja ne täyttävät RoHS- ja REACH-vaatimukset. B-versiot on toteutettu IEC/EN60601-1 kolmannen painoksen vaatimusten mukaisesti.
