LOVATO
EASY BRANCH komponentit
Yhteensopivat verkkoanalysaattorit: DMG7500, DMG8000 ja DMG9000
Lovato Electricin EASY BRANCH-energianmittausjärjestelmällä virtamuuntajien liittäminen on nopeampaa ja helpompaa. Järjestelmä toimii plug and play-periaatteella Ethernet-kaapeleilla kytkettävien järjestelmäkomponenttien myötä. Yhden verkkoanalysaattorin kanssa voidaan nyt monitoroida jopa 33 kpl kolmivaiheista kuormaa. EASY BRANCH-järjestelmä yhdistettynä DMG7500, DMG8000 tai DMG9000-verkkoanalysaattoreihin säästää asennuksen vaatimaa tilaa, asennus- ja käyttöönottoaikaa.
| EXS0000-väylämoduuli asennetaan DMG7500/8000/9000:n taakse, virtamuuntajat voidaan liittää nopeasti ja helposti Tavallisella Ethenet (cat 6) patch-kaapelilla. EXS0000 vaatii erillisen tehonsyötön (24 VDC 200 mA), kun siihen liitetään vähintään 5 EXS4.. virranmittausmoduulia |

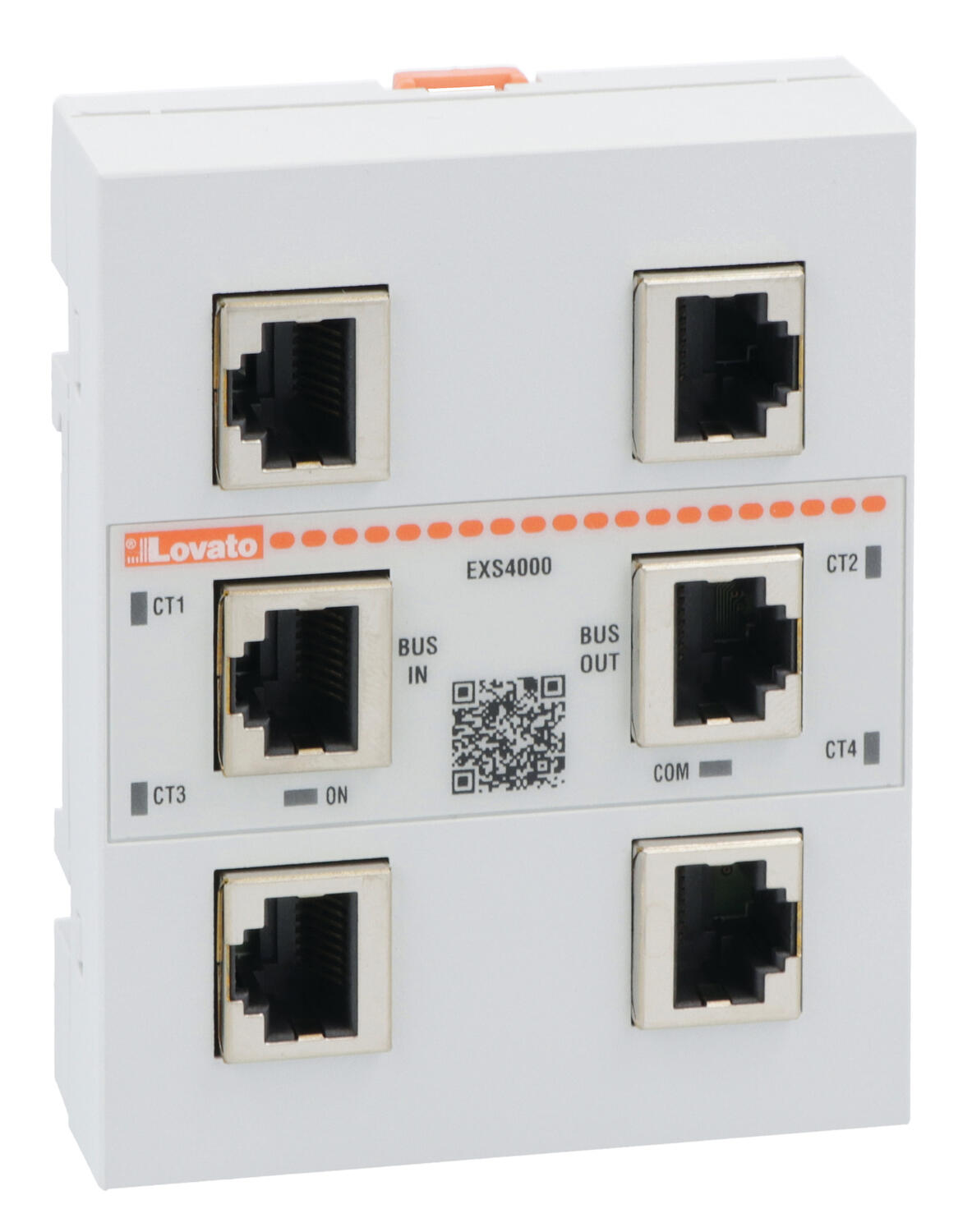

| EXS4000 on virranmittausmoduuli.Tähän moduuliin voidaan liittää 4 kpl (3-vaiheista) EXS3-virtamuuntajaa RJ45-liittimellä tai 12 kpl (1-vaihe) EXS1-virtamuuntajaa. Moduulia voidaan käyttää myös 3-vaiheisten ja 1-vaiheisten virtamuuntajien yhdistelmän kanssa. Liitännät tunnistetaan automaattisesti, eikä vaadi käsin tehtäviä määrityksiä mittarilta. Ketjuttamalla EXS4000-moduuleita on mahdollista valvoa jopa 33 kolmivaiheista kuormaa, 99 yksivaiheista kuormaa (sisältäen verkkoanalysaattoriin kytketyt kuormat).
|

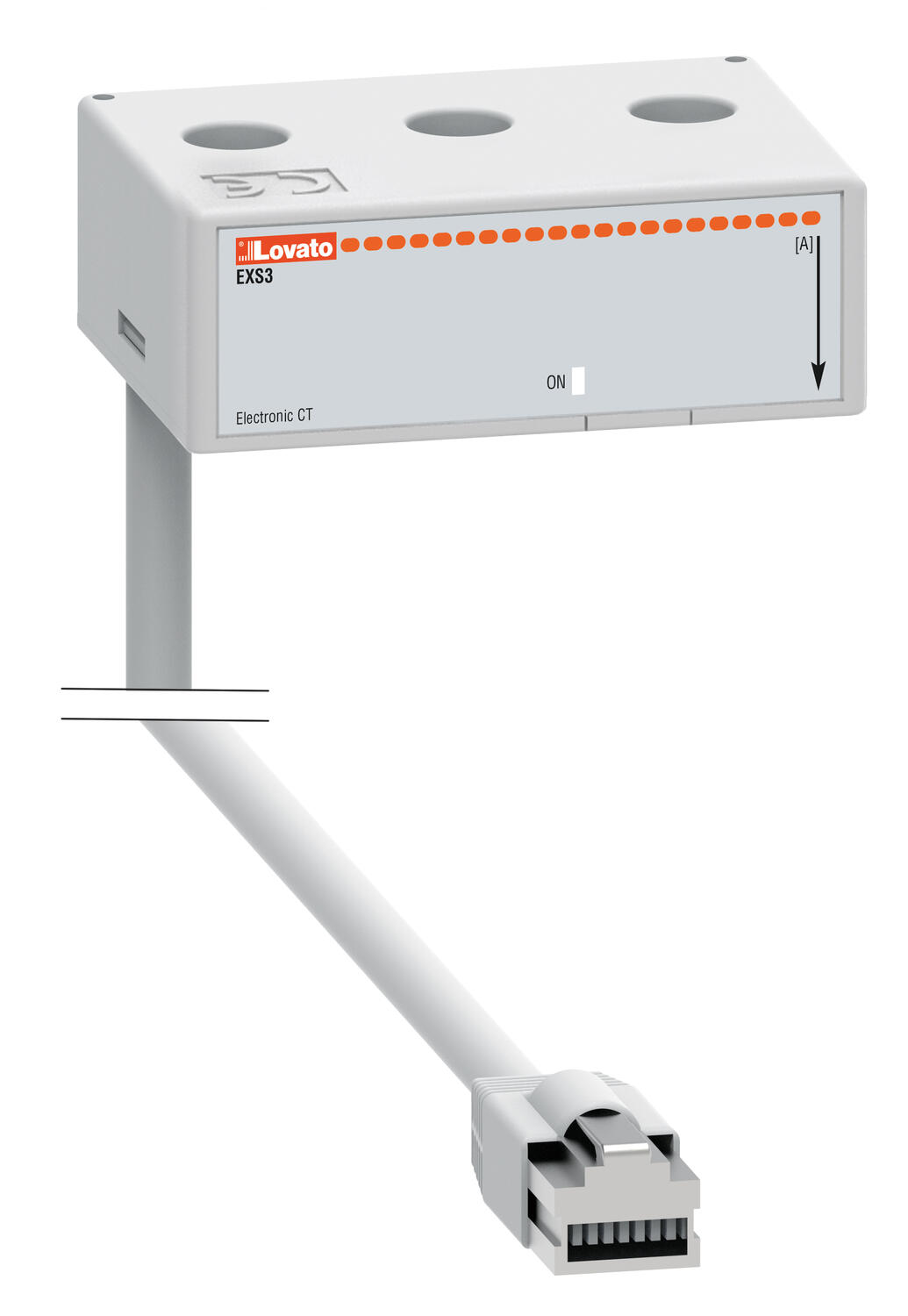

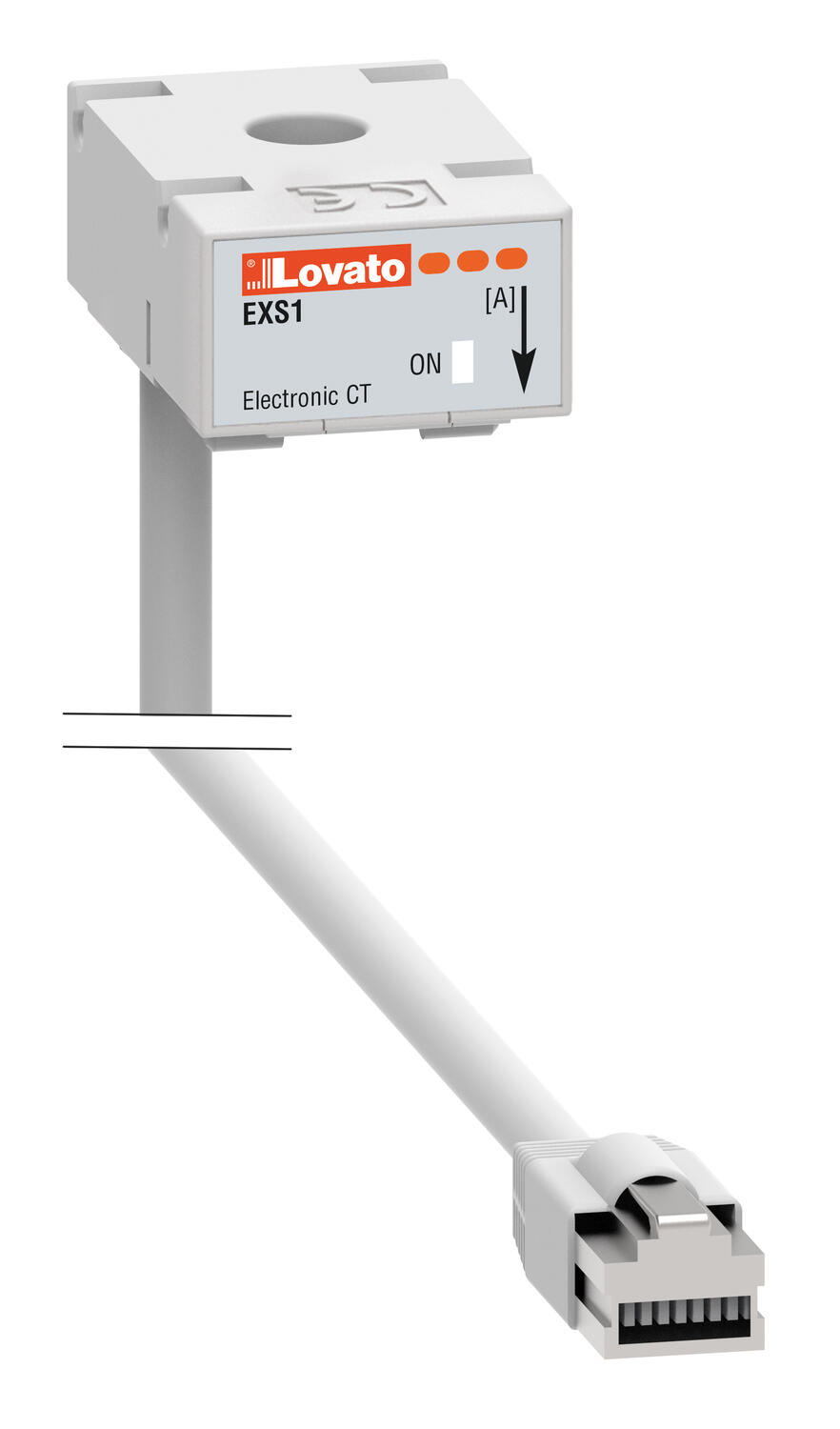

| EXS1.. ja EXS3.. ovat virtamuuntajamoduuleja 1- tai 3-vaihevmittauksiin. Ne soveltuvat asennettavaksi automaattisulakkeiden perään kompaktin kokonsa vuoksi. Virtamuuntajissa on 2 m kiinteä kaapeli, jonka päässä on RJ45-liitin, tämäsopii EXS4000:een. Virtamuuntajat on saatavilla seuraavasti: 1-vaiheinen ja 3-vaiheinen 32 A, 63 A, 80 A ja 120 A. (3-vaiheinen malli voidaan konfiguroida kolmeksi 1-vaiheiseksi virtamuuntajaksi). |

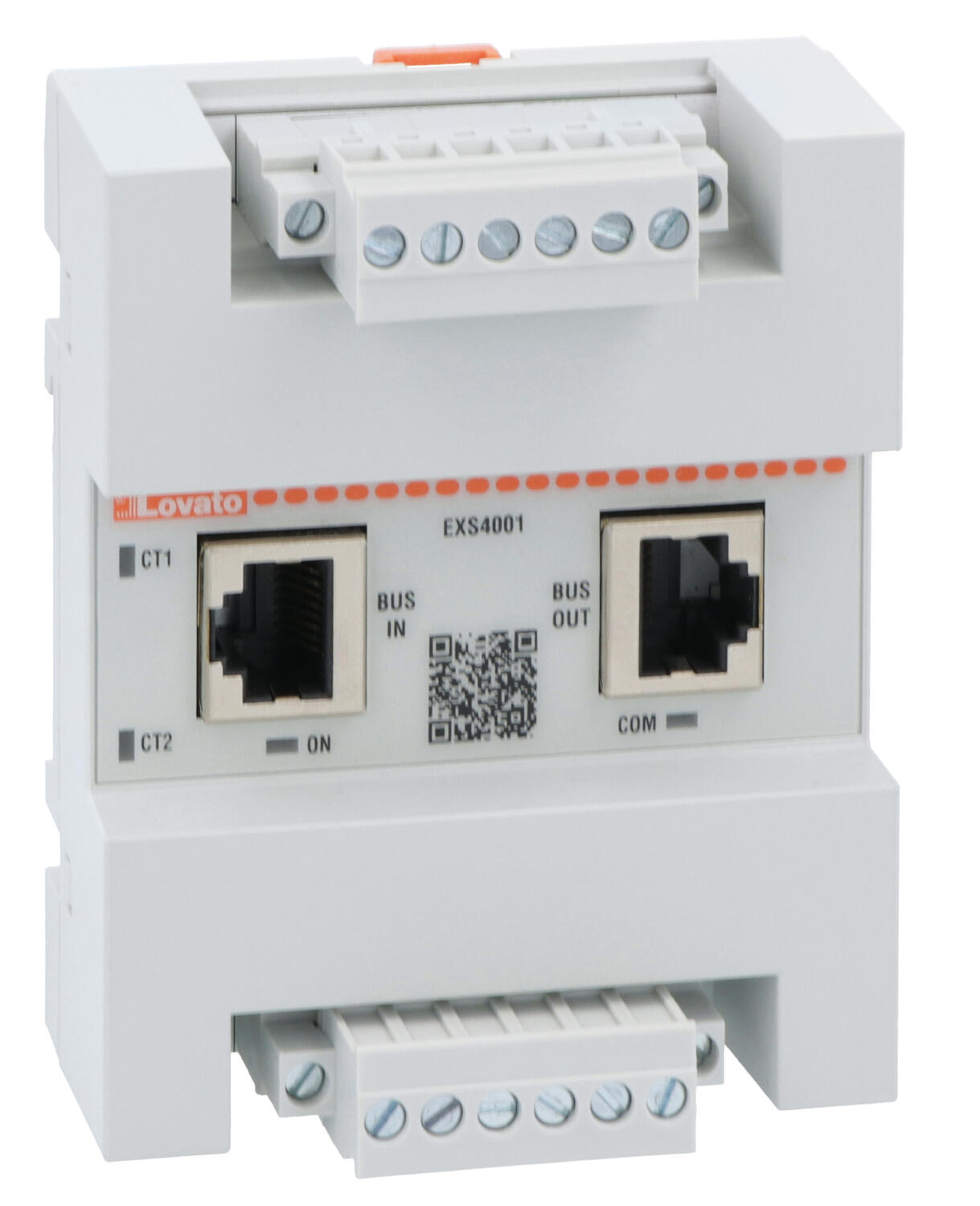

| EXS4001-moduuli mahdollistaa tavanomaisten virtamuuntajien käytön Easy Branch-järjestelmässä. EXS4001:een voidaan kytkeä 2 kpl 3-vaiheisia tai 6 1-vaiheisia virtamuuntajia. Voit myös yhdistää 3-vaiheisen ja 1-vaiheisen sekä /5 A että /1 A toisiovirralla. Verkkoanalysaattorien parametrien tarkistus kytkennän jälkeen on tärkeää. |
- Helppo ja nopea virtamuuntajien kytkentä
- Säästää tilaa, aikaa ja laitteistokustannuksia
- Plug & play - laitteet muodostovat yhteyden itse
- Mittaa jopa 33 3-vaiheista kuormaa yhdellä verkkoanalysaattorilla
Valitse tuote
Tekniset tiedot
| Hyväksynnät | UKCA, CE, EN61000-6-2, EN61000-6-4, EN61010-1 |
|---|---|
| IP-luokka | IP20 |
| Max. kaapelin halkaisija | 2,5 mm |
| Max. käyttölämpötila | 60 °C |
| Max. varastointilämpötila | 80 °C |
| Min. kaapelin halkaisija | 0,2 mm |
| Min. käyttölämpötila | -20 °C |
|---|---|
| Min. varastointilämpötila | -30 °C |
| Paino | 0,09 kg |
| Väri | Harmaa RAL 7035 |
Tuotekuvaus
Lovato Electricin EASY BRANCH-energianmittausjärjestelmällä virtamuuntajien liittäminen on nopeampaa ja helpompaa. Järjestelmä toimii plug and play-periaatteella Ethernet-kaapeleilla kytkettävien järjestelmäkomponenttien myötä. Yhden verkkoanalysaattorin kanssa voidaan nyt monitoroida jopa 33 kpl kolmivaiheista kuormaa. EASY BRANCH-järjestelmä yhdistettynä DMG7500, DMG8000 tai DMG9000-verkkoanalysaattoreihin säästää asennuksen vaatimaa tilaa, asennus- ja käyttöönottoaikaa.
| EXS0000-väylämoduuli asennetaan DMG7500/8000/9000:n taakse, virtamuuntajat voidaan liittää nopeasti ja helposti Tavallisella Ethenet (cat 6) patch-kaapelilla. EXS0000 vaatii erillisen tehonsyötön (24 VDC 200 mA), kun siihen liitetään vähintään 5 EXS4.. virranmittausmoduulia |
| EXS4000 on virranmittausmoduuli.Tähän moduuliin voidaan liittää 4 kpl (3-vaiheista) EXS3-virtamuuntajaa RJ45-liittimellä tai 12 kpl (1-vaihe) EXS1-virtamuuntajaa. Moduulia voidaan käyttää myös 3-vaiheisten ja 1-vaiheisten virtamuuntajien yhdistelmän kanssa. Liitännät tunnistetaan automaattisesti, eikä vaadi käsin tehtäviä määrityksiä mittarilta. Ketjuttamalla EXS4000-moduuleita on mahdollista valvoa jopa 33 kolmivaiheista kuormaa, 99 yksivaiheista kuormaa (sisältäen verkkoanalysaattoriin kytketyt kuormat).
|
| EXS1.. ja EXS3.. ovat virtamuuntajamoduuleja 1- tai 3-vaihevmittauksiin. Ne soveltuvat asennettavaksi automaattisulakkeiden perään kompaktin kokonsa vuoksi. Virtamuuntajissa on 2 m kiinteä kaapeli, jonka päässä on RJ45-liitin, tämäsopii EXS4000:een. Virtamuuntajat on saatavilla seuraavasti: 1-vaiheinen ja 3-vaiheinen 32 A, 63 A, 80 A ja 120 A. (3-vaiheinen malli voidaan konfiguroida kolmeksi 1-vaiheiseksi virtamuuntajaksi). |
| EXS4001-moduuli mahdollistaa tavanomaisten virtamuuntajien käytön Easy Branch-järjestelmässä. EXS4001:een voidaan kytkeä 2 kpl 3-vaiheisia tai 6 1-vaiheisia virtamuuntajia. Voit myös yhdistää 3-vaiheisen ja 1-vaiheisen sekä /5 A että /1 A toisiovirralla. Verkkoanalysaattorien parametrien tarkistus kytkennän jälkeen on tärkeää. |
