Monitoimimittari DIN-kiskoon

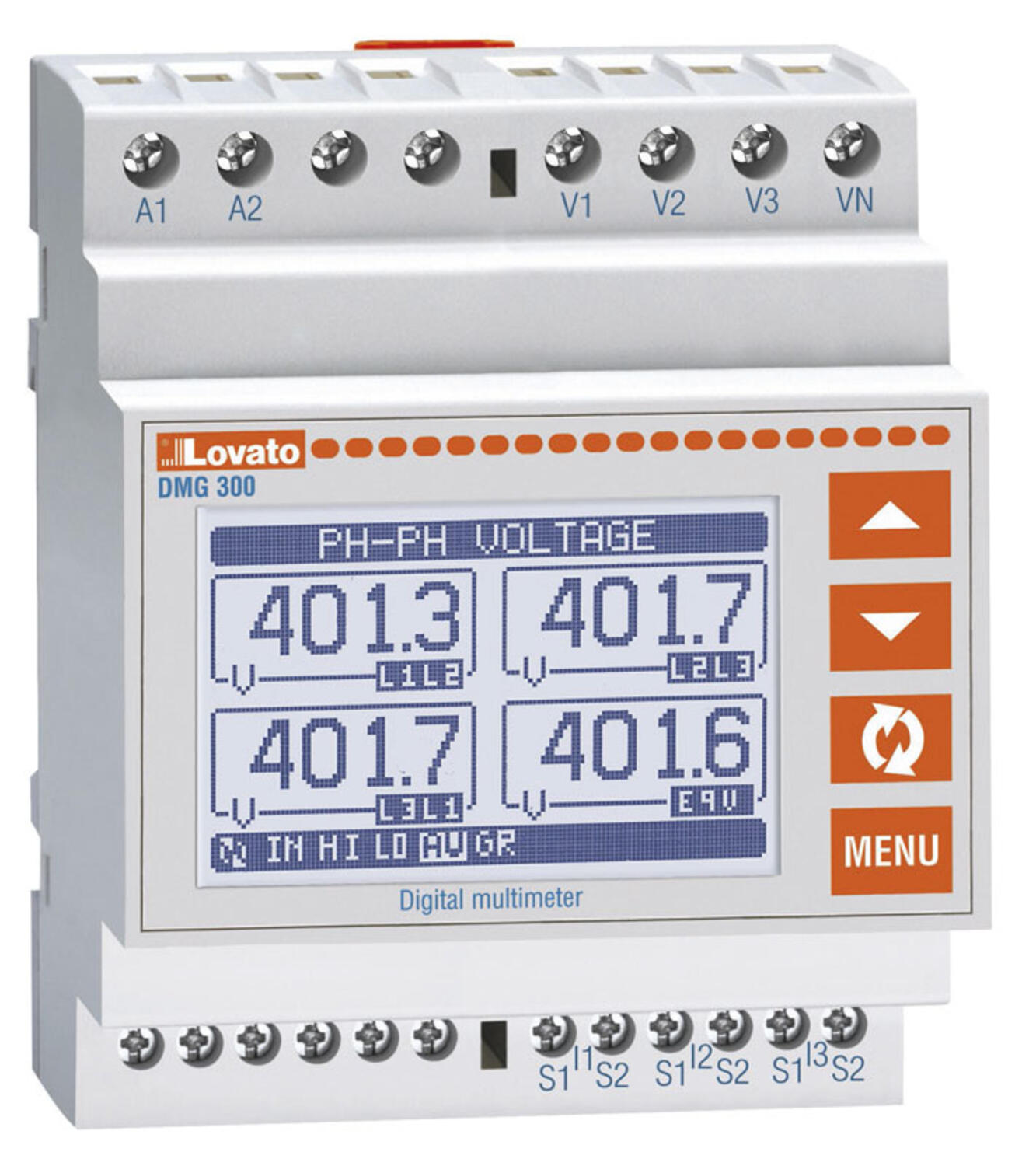

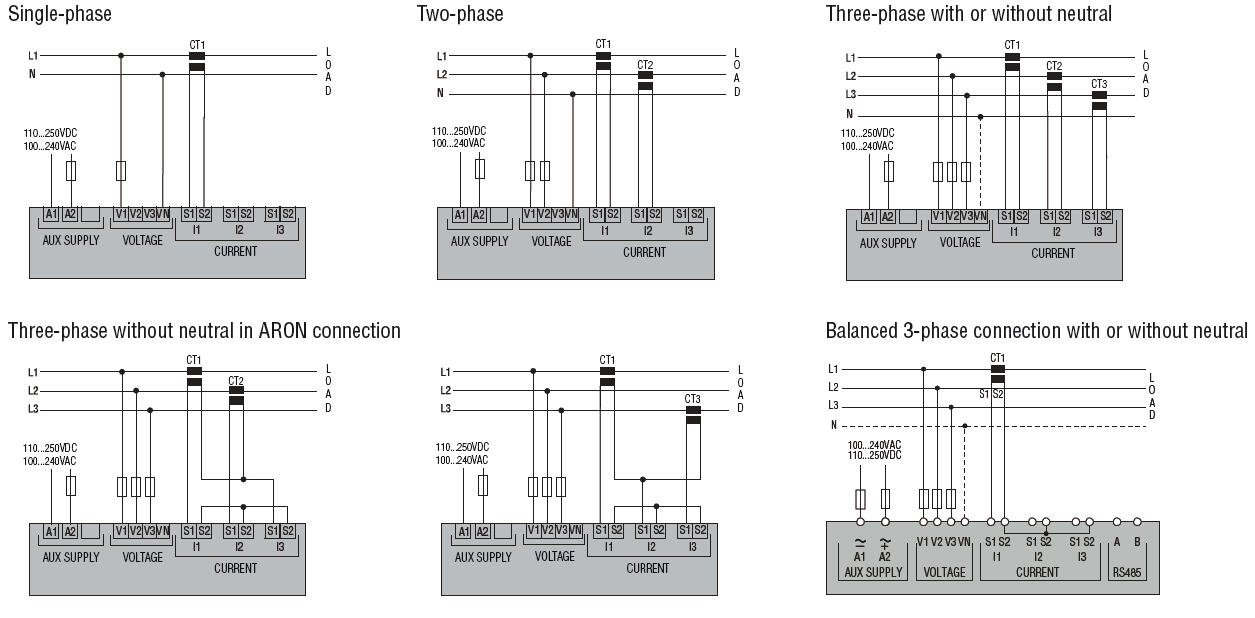

Lovato Electric DMG300 on DIN-kiskoon asennettava digitaalinen monitoimimittari sähköverkon mittaukseen ja energiankulutuksen seurantaan. Se soveltuu yksi-, kaksi- ja kolmivaiheisiin järjestelmiin sekä kolmivaiheverkkoihin nollajohtimella tai ilman.

Mittari mittaa True RMS -menetelmällä muun muassa jännitettä, virtaa, taajuutta, aktiivista ja loistehoa sekä energiankulutusta. Jännitteen ja virran mittaustarkkuus on ±0,2 %, aktiivisen tehon ±0,5 % ja aktiivisen energian tarkkuusluokka 0,5S standardin IEC/EN 62053-22 mukaisesti.

DMG300 tukee 1 A:n ja 5 A:n toisiovirralla varustettuja ulkoisia virtamuuntajia. Nimellinen mitattava jännite on enintään 690 V AC vaiheiden välillä ja 400 V AC vaiheen ja nollan välillä. Mittari tarjoaa lisäksi harmonisen analyysin 31. harmoniseen asti.

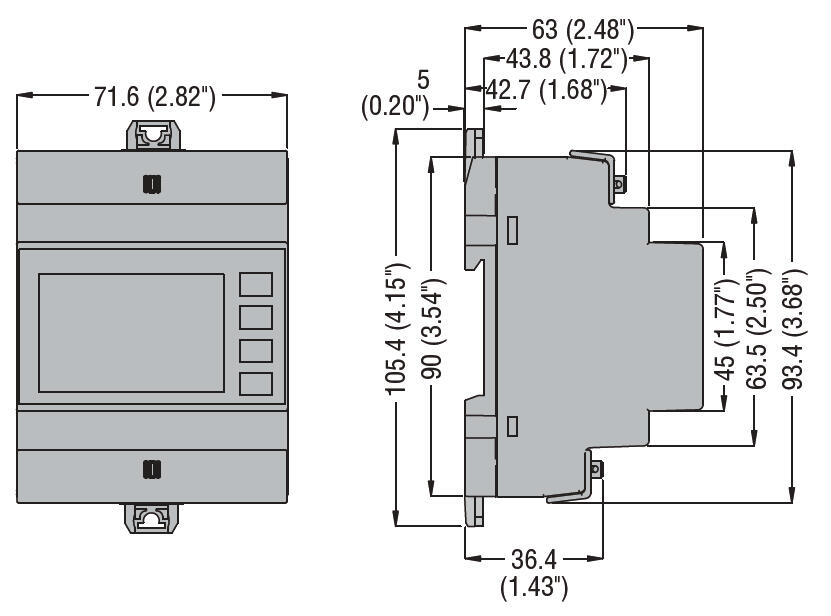

128 × 80 pikselin taustavalaistu graafinen LCD-näyttö helpottaa mittaustietojen ja asetusten tarkastelua. Neljän DIN-moduulin levyinen eli 72 mm leveä rakenne mahdollistaa mittarin kompaktin asennuksen sähkökeskukseen.

DMG300 voidaan laajentaa enintään kolmella EXM-sarjan moduulilla. Lisämoduuleilla voidaan toteuttaa esimerkiksi RS485- tai Ethernet-tiedonsiirto, digitaalisia tuloja ja lähtöjä sekä mittaustietojen tallennus. Näin mittari voidaan liittää osaksi laajempaa energianhallinta- tai automaatiojärjestelmää.

Apusyöttö on 100–240 V AC tai 110–250 V DC ja käyttölämpötila -20…+60 °C. Etupaneelin suojausluokka on IP40 ja liittimien IP20. DMG300 soveltuu erityisesti teollisuuden sähkökeskuksiin, energianseurantaan ja kohteisiin, joissa mittaustoimintoja halutaan myöhemmin laajentaa.
