LOVATO
Verkkoanalysaattori paneeliasennukseen
DMG7000, DMG7500, DMG8000, DMG9000
- 4,3" värillinen LCD-näyttö
- Monipuoliset väylävaihtoehdot
- Laajennettavissa esim. I/O moduulein
- NFC-ohjelmointi
- Yhteensopivat Easy Branch järjestelmän kanssa
Valitse tuote
Tekniset tiedot
| Asennus | Paneeliasennus |
|---|---|
| EASY BRANCH -yhteensopiva | Ei |
| Etupaneelin IP-luokka | IP65 |
| Hyväksynnät | CSA C22.2-N°14, EN61000-6-2, EN61000-6-3, EN61010-1, UL 508 |
| Laajennettavuus | Ei |
| Laajennusmodulien maksimimäärä | 3 kpl |
| Liittimien IP-luokka | IP20 |
| Max. käyttölämpötila | 60 °C |
| Max. syöttöjännite AC | 264 V AC |
| Max. syöttöjännite DC | 300 V DC |
| Max. taajuus | 360 Hz |
| Max. varastointilämpötila | 80 °C |
| Min. käyttölämpötila | -20 °C |
|---|---|
| Min. syöttöjännite AC | 90 V AC |
| Min. syöttöjännite DC | 100 V DC |
| Min. taajuus | 45 Hz |
| Min. varastointilämpötila | -30 °C |
| Mitattava suure | True RMS |
| Mittaustarkkuus (L-L) | ±0,2 % (80...830 V AC) |
| Mittaustarkkuus (L-N) | ±0,2 % (50...480 V AC) |
| Paino | 412 kg |
| Tehonkulutus | 6 W |
| Virrankulutus | 15 VA |
Tuotekuvaus
DMG7000–DMG9000 -verkkoanalysaattorit on tarkoitettu sähköverkon kattavaan mittaukseen, energiankulutuksen seurantaan ja sähkönlaadun analysointiin. Paneeliasennettavat mittarit soveltuvat esimerkiksi teollisuuden sähkökeskuksiin, koneisiin, kiinteistöihin ja energianhallintajärjestelmiin.

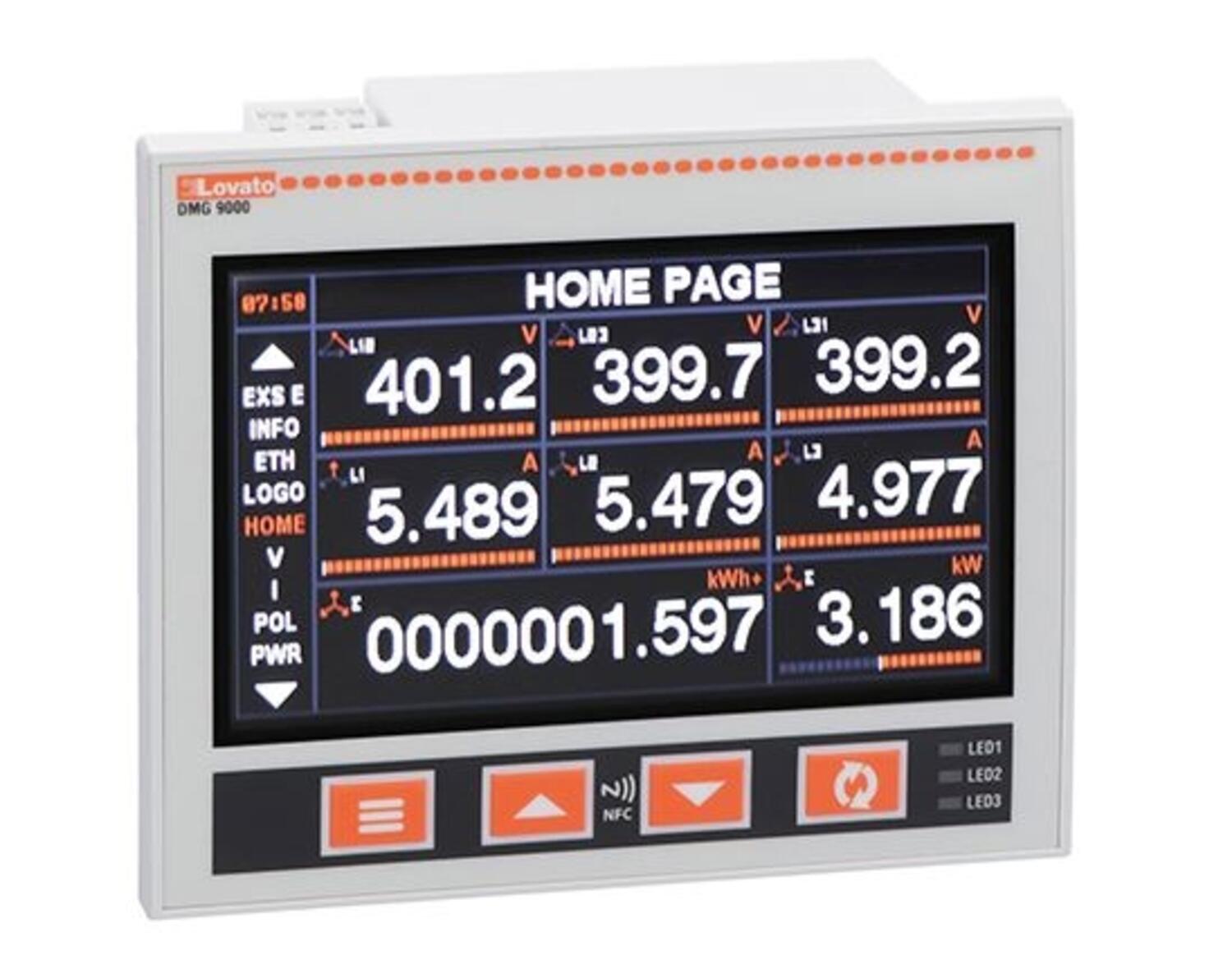

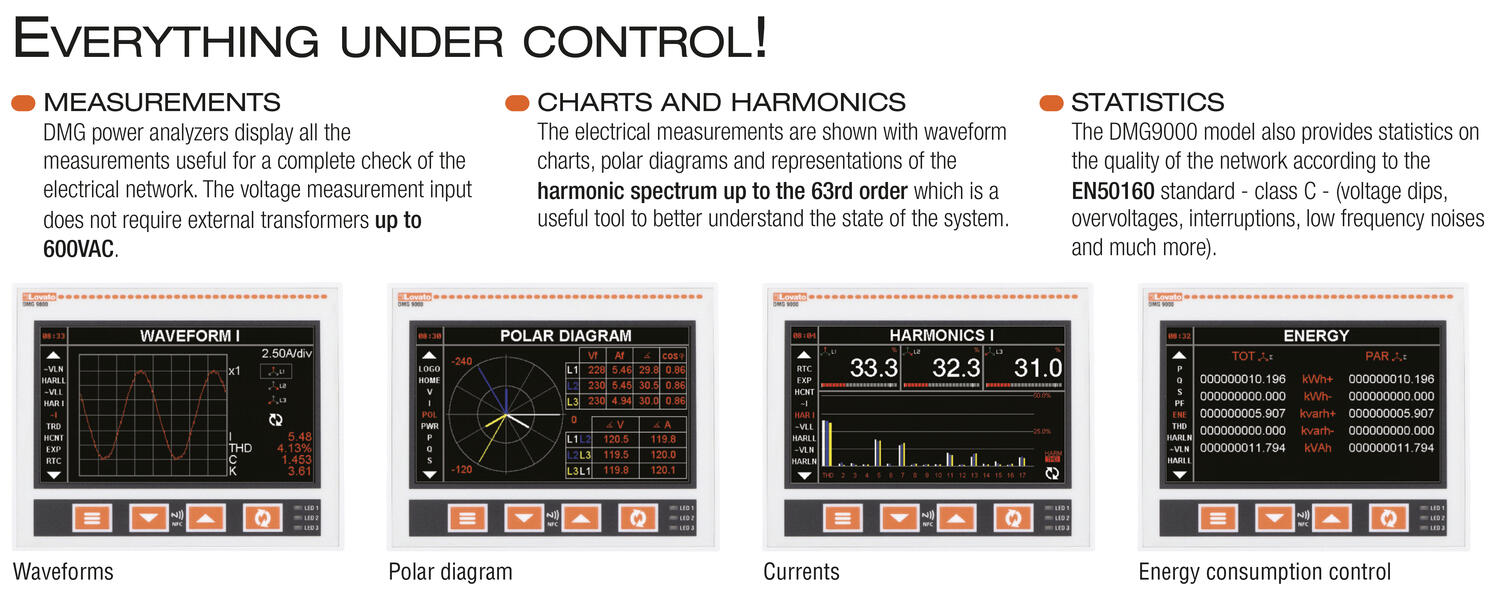

Selkeä 4,3 tuuman värillinen LCD-näyttö esittää mitatut arvot, kuvaajat, vektoridiagrammit ja harmoniset havainnollisesti. Mittarit analysoivat jännitteen ja virran harmonisia aina 63. kertalukuun saakka ja mittaavat muun muassa jännitteitä, virtoja, tehoa, tehokerrointa, taajuutta ja energiaa.

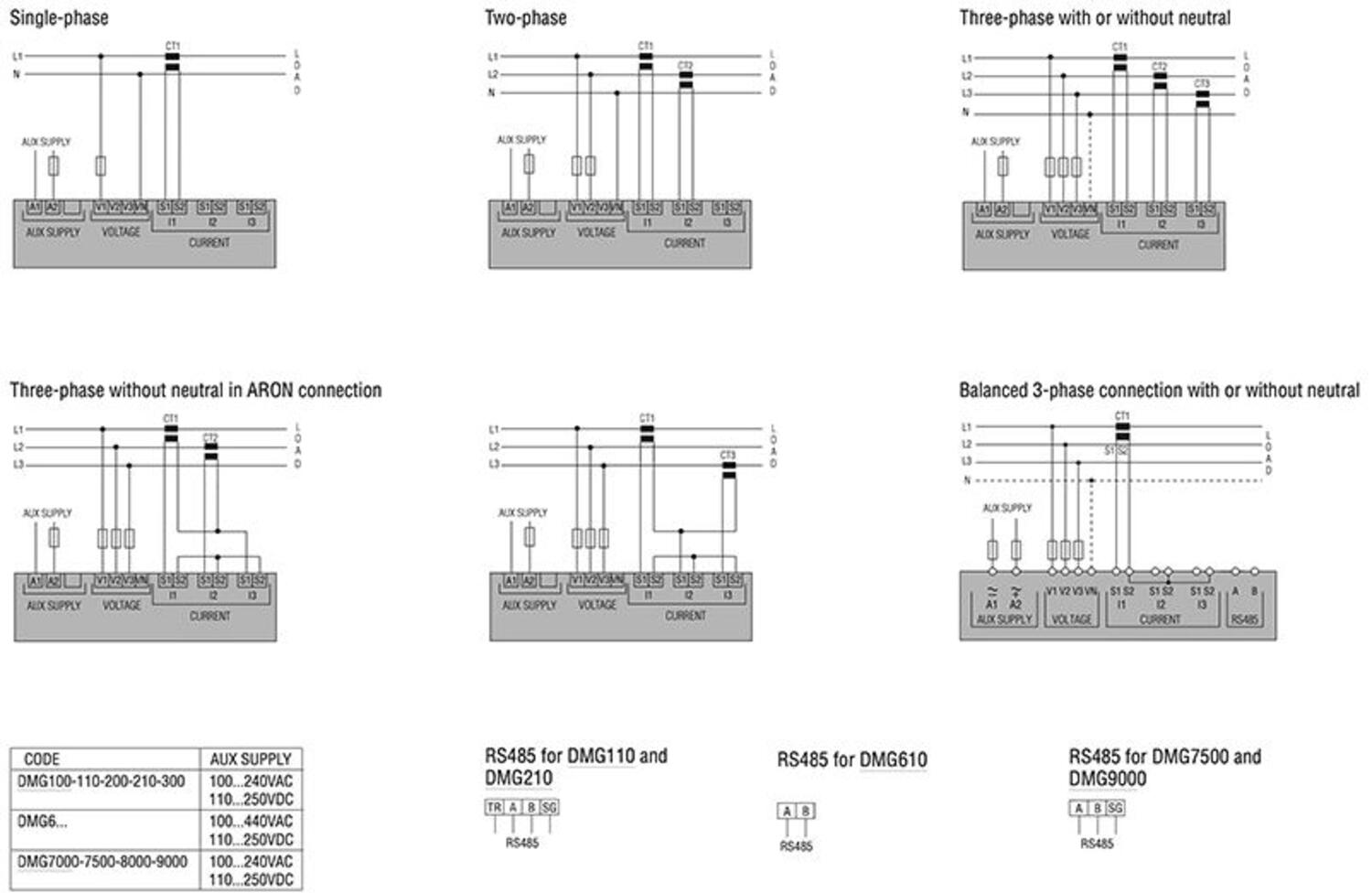

Virran mittaus tapahtuu ulkoisten 1 A:n tai 5 A:n virtamuuntajien avulla. Aktiivisen energian mittaustarkkuus on luokka 0,5s standardin IEC/EN 62053-22 mukaisesti ja loistehon energialle luokka 1 standardin IEC/EN 62053-24 mukaisesti. Jännitteen ja virran mittaustarkkuus on luokka 0,2 standardin IEC/EN 61557-12 mukaisesti.

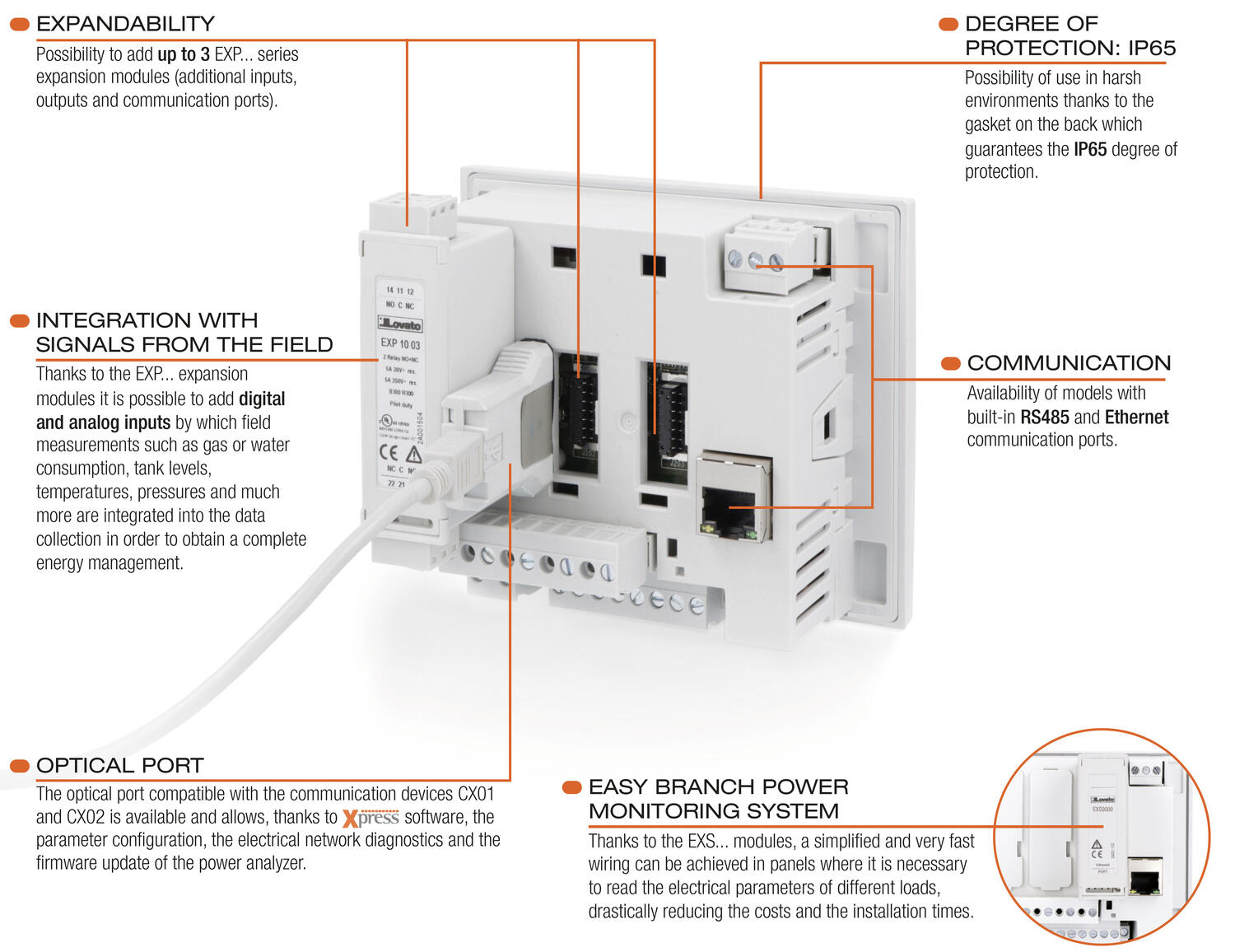

Kaikkia malleja voidaan laajentaa enintään kolmella EXP-sarjan moduulilla esimerkiksi digitaalisilla tai analogisilla tuloilla ja lähdöillä sekä tiedonsiirtoliitännöillä. Parametreja voidaan määrittää etupaneelin lisäksi NFC-yhteydellä mobiililaitteesta myös silloin, kun verkkoanalysaattori ei ole jännitteellinen.

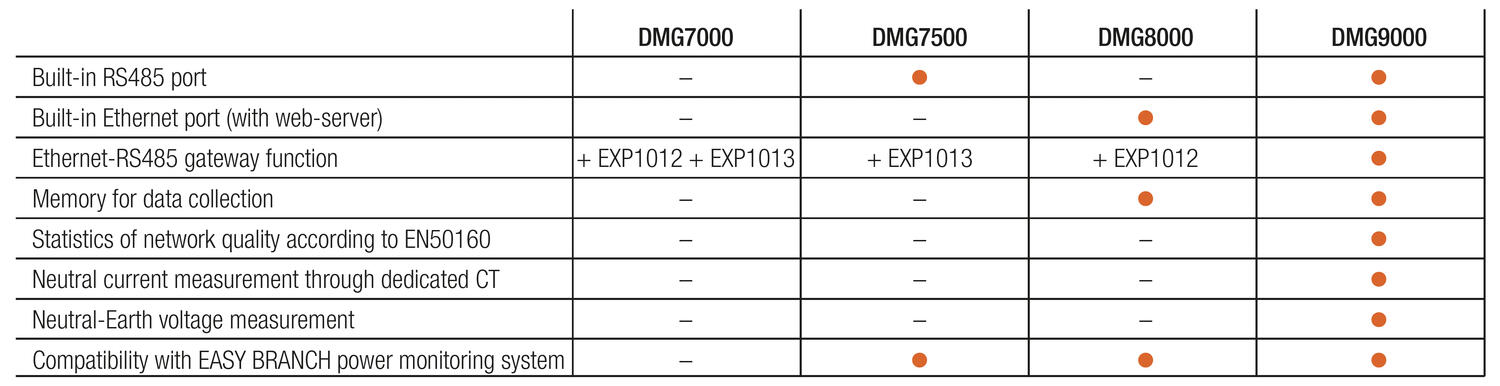

Tiedonsiirto-ominaisuudet riippuvat mallista. DMG7500 sisältää RS485-liitännän, DMG8000 Ethernet-liitännän sekä tiedonkeruumuistin ja DMG9000 sekä RS485- että Ethernet-liitännät, datamuistin ja Ethernet–RS485-yhdyskäytävätoiminnon. DMG7500, DMG8000 ja DMG9000 ovat lisäksi yhteensopivia EASY BRANCH -monipiirimittausjärjestelmän kanssa.
Sarjan monipuolisin DMG9000 mahdollistaa myös nollavirran ja N-PE-jännitteen mittauksen sekä sähköverkon laadun tilastollisen seurannan EN 50160 -standardin mukaisesti. Mittareiden etupaneelin suojausluokka on IP65 ja vakiomallinen 92 × 92 mm paneeliaukko helpottaa asentamista sähkökeskuksiin.
