LOVATO

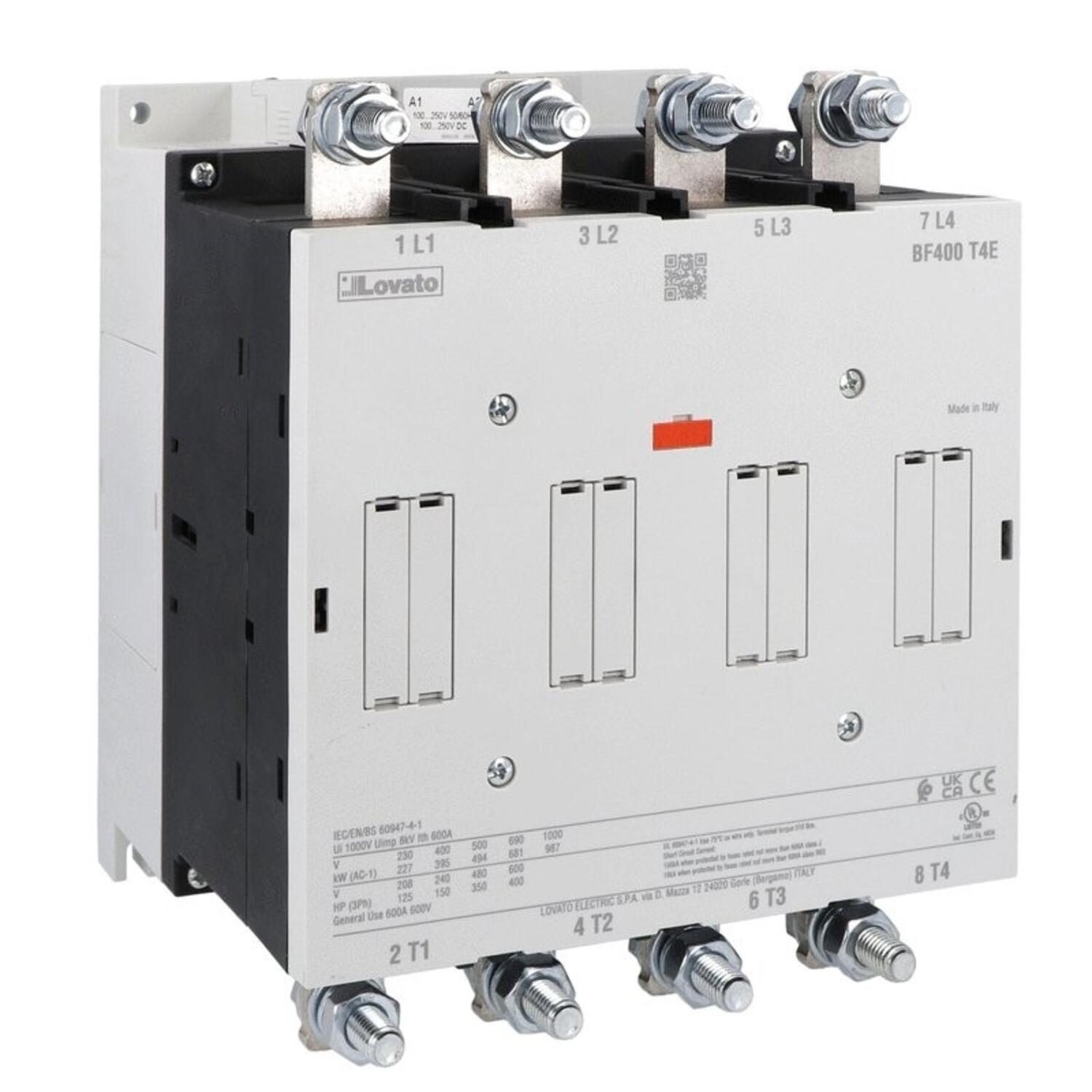

Kontaktorit 160-400 A
BF-sarja
- 90-200 kW / 160-400 A AC-3 (400V)
- 250-600 A (AC-1)

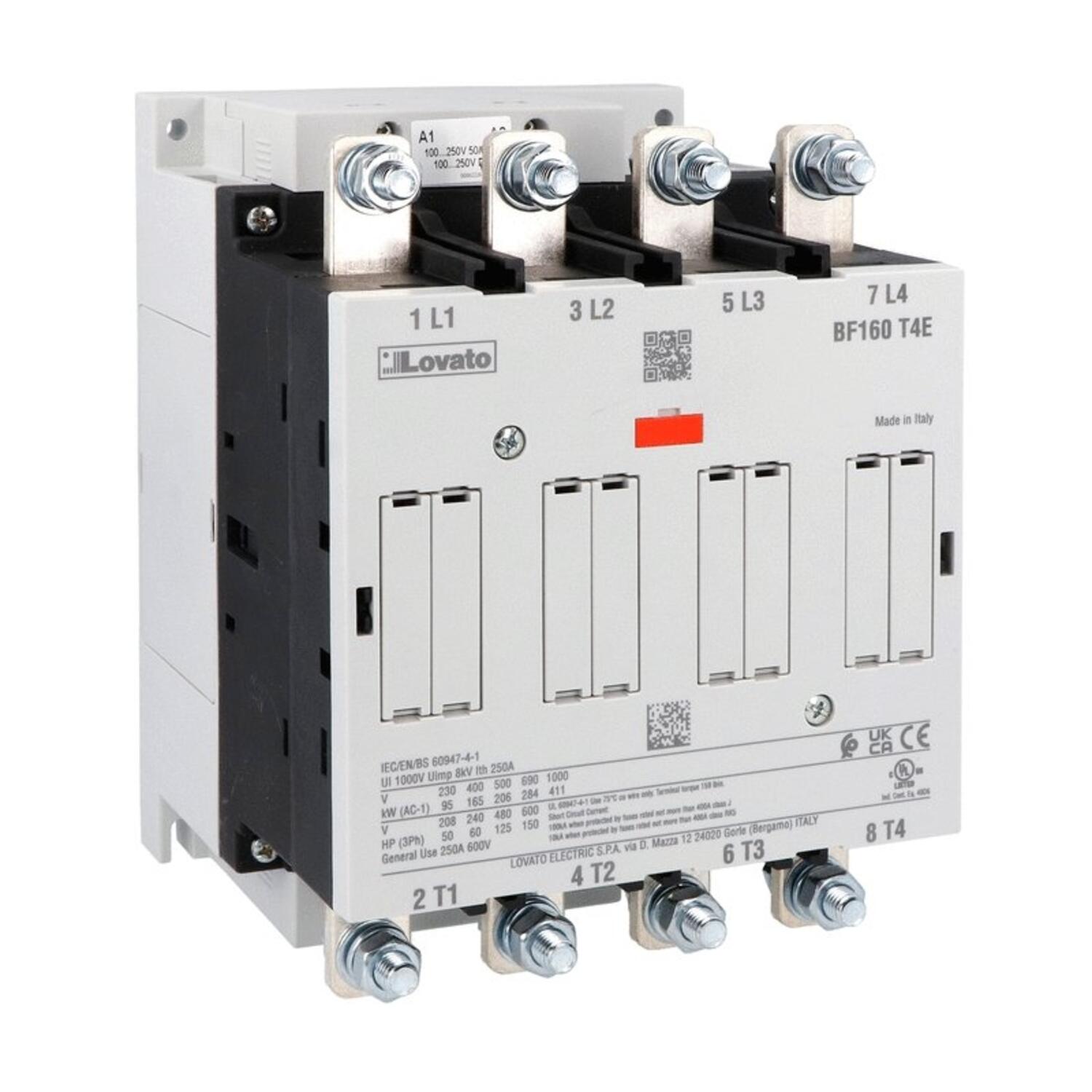

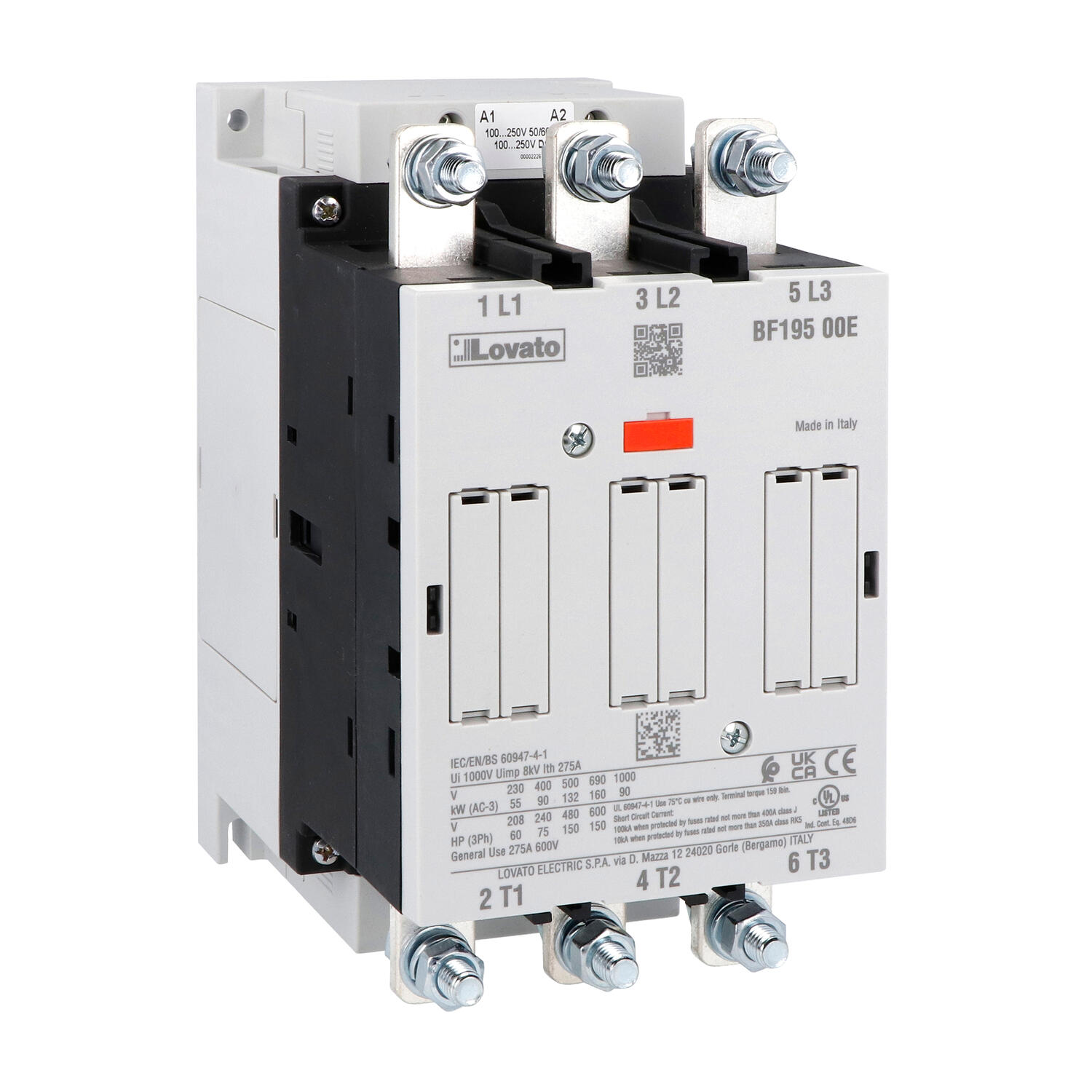

- 3- tai 4-napainen
- Elektroninen kela (AC/DC)
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| Napaluku | 3 |
| Katkaisukyky AC3 | 400 A |
| Katkaisukyky AC3 | 200 kW |
| Katkaisukyky AC1 | 500 A |
| Kytkentäteho, AC-kela | 320 VA |
| Kytkentäteho, DC-kela | 230 W |
| Nimellinen eristysjännite Ui | 1000 V |
| Nimellisjännite | 1000 V |
| Leveys | 140 mm |
| Max. varastointilämpötila | 80 °C |
| Min. varastointilämpötila | -50 °C |
| Hyväksynnät | CE, CSA, RoHS, UL |
*Invisible Heading* |
|
|---|---|
| Nimellinen impulssijännite Uimp | 8 kV |
| Min. käyttölämpötila | -40 °C |
| Max. käyttölämpötila | 70 °C |
| Max. kiristysmomentti | 35 |
| Min. kiristysmomentti | 35 |
| Kelajännite AC/DC | 100-250 |
| Syvyys | 182 mm |
| IP-luokka | IP00 |
| Korkeus | 233 mm |
| Paino | 46 kg |
Tuotekuvaus
Lovato BF -sarjan kontaktorit on suunniteltu suuritehoisten moottoreiden ja muiden vaativien sähkökuormien kytkentään teollisuudessa, koneenrakennuksessa ja sähkökeskuksissa. Sarjan kontaktorit soveltuvat 160–400 A AC-3 -kuormille ja 90–200 kW moottoritehoille 400 V jännitteellä.
Kontaktorit ovat saatavana 3- ja 4-napaisina eri käyttökohteisiin. Kompakti rakenne auttaa säästämään tilaa sähkökeskuksessa myös suurilla virroilla.
BF-sarjassa käytetään elektronista AC/DC-kelaa, jonka laaja jännitealue helpottaa sopivan mallin valintaa. Kelavaihtoehdot kattavat 24–500 V jännitealueen mallista riippuen. Elektroninen kela pienentää syöksyvirtaa ja tehonkulutusta pitotilassa, ja siinä on sisäänrakennettu ylijännitesuojaus.
Kontaktorin etuosassa oleva mekaaninen tilaindikaattori helpottaa kytkentätilan tarkistamista. Ohjausjännitteen liitäntäsuunta voidaan vaihtaa ylhäältä alas, mikä helpottaa johdotusta erilaisissa keskusrakenteissa. Myös kelan ja pääkoskettimien vaihtaminen on suunniteltu huoltoa helpottavaksi.
BF-sarjaan on saatavana kattava valikoima lisätarvikkeita, kuten apukosketinlohkoja ja mekaanisia lukituksia. Kontaktorin päälle voidaan asentaa useita apukoskettimia kasvattamatta laitteen leveyttä, mikä mahdollistaa joustavan kokonaisuuden rakentamisen käyttökohteen mukaan.
Tilaustiedot
Lovato Electricin uuden sukupolven kontaktorit on nyt saatavilla. Uusimmat BF-sarjan kontaktorit ovat saatavilla 3- ja 4-napaisina ja ne voidaan mitoittaa 160-400 A (AC-3) kuormille, 250-500 A (AC-1).
KOMPAKTI RAKENNE:
3 eri runkokokoa:
BF160-BF195-BF230 ovat leveydeltään 105 mm (3-napaisena) tai 140 mm (4-napaisena).

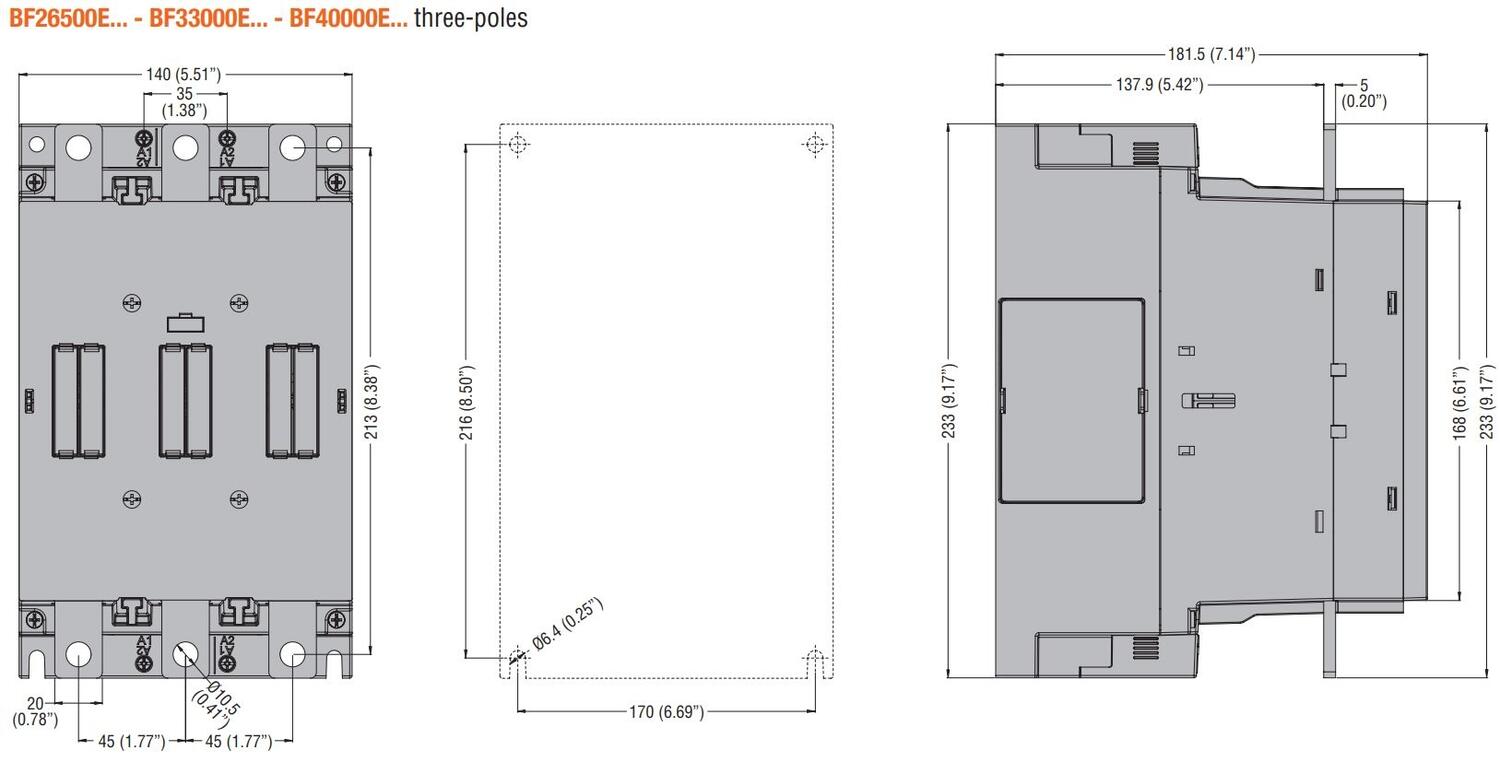

BF265-BF330-BF400 ovat leveydeltään 140 mm (3-napaisena) tai 185 mm (4-napaisena).
ELEKTRONINEN KELA:
-Kontaktoreissa on elektroninen kela laajalla jännitealueella.
-Pienet syöksyvirrat ja virrankulutus pidossa
-SIsäänrakennettu häiriösuojaus (ylijännitesuoja)
Kontaktorit on saatavilla neljällä eri kelajännitealueella:
E24= 24-60 V AC/ 20-60 V DC
E110= 60-130 V AC/DC
E230= 100-250 V AC/DC
E400= 250-500 VAC/DC
Ota yhteyttä, ellet löydä tuotelistauksesta tarvitsemaasi.

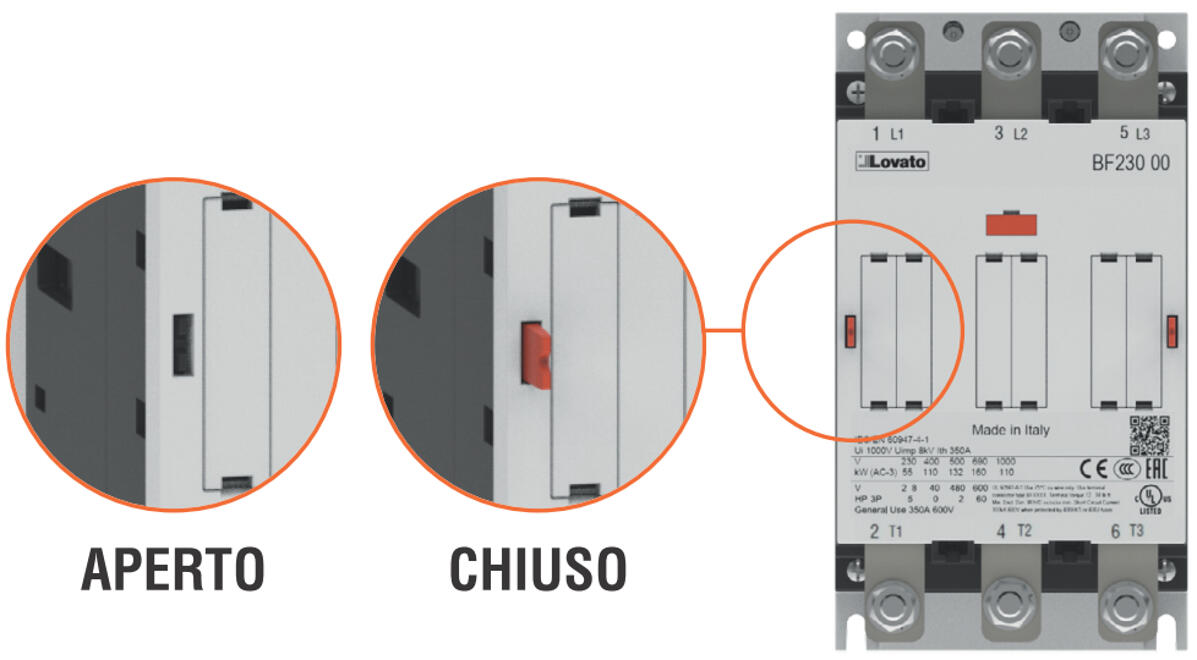

Tilaindikaattori kontaktorin edessä. Mekaaninen ilmaisin on helppo havaita. | Ohjausjännitteen kytkentäsuunta on muutettavissa. Yksinkertaistaa kytkemistä ja liitäntä voidaan vaihtaa helposti ylhäältä alas. |
|
|

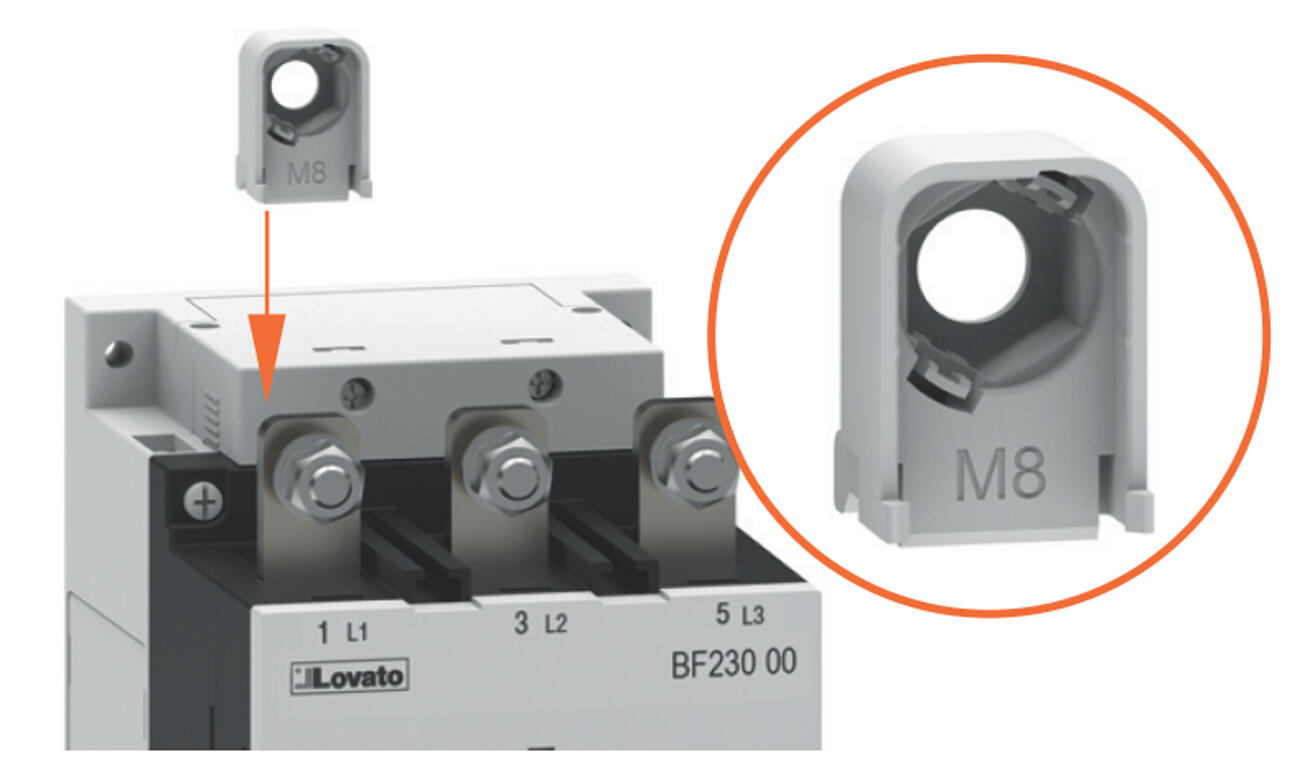

Pultinpidike(tarvike) | Kelan ja koskettimien vaihto on tehty helpoksi. |
|
|

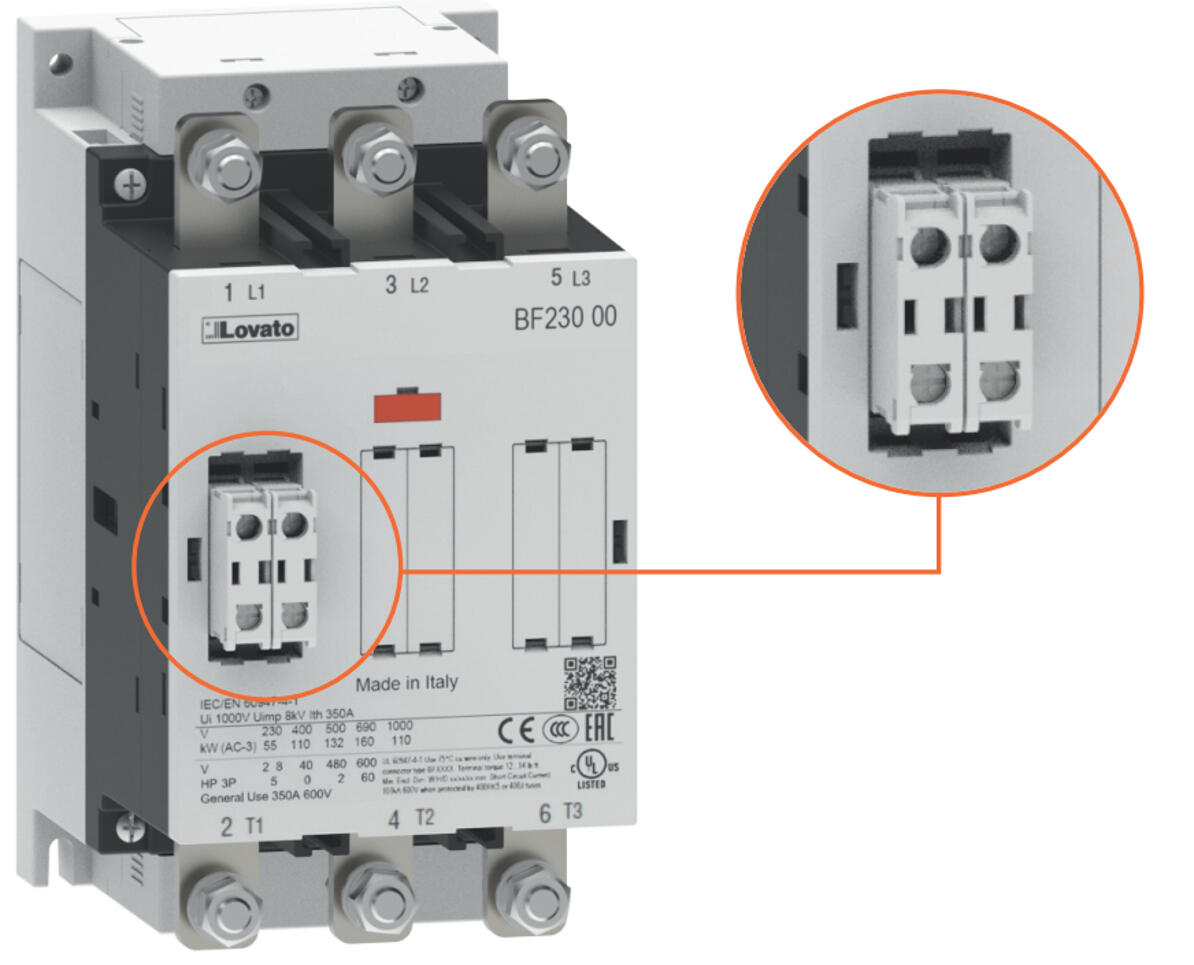

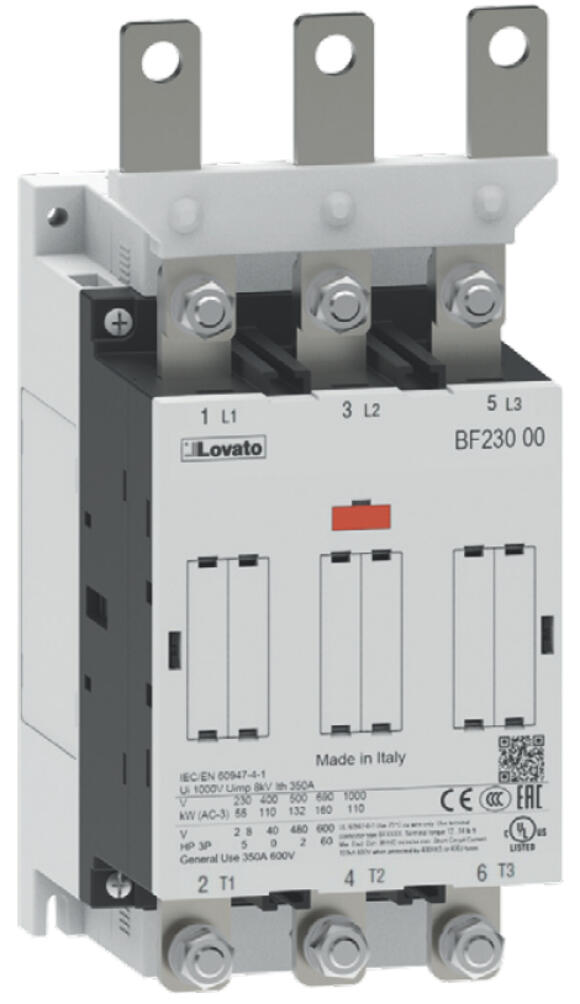

Apukosketinlohkojen asennus kontaktorin päälle, jopa 6 NO tai NC lohkoa voidaan kytkeä leveyttä kasvattamatta. | Tehollisten napojen laajennuskiskoilla voidaan kasvattaa vaiheiden etäisyyttä 35 mm:stä 45 mm:iin. Helpottaa kiskojen ja pääteholkillisten johtimien (jopa 185 mm²) kytkentää. |
|
|
Katso alta lisätarvikkeiden asennukseen liittyvät videotutoriaalit:
Apukoskettimien asennus päälle ja sivuille
Vertikaalisen mekaanisen lukituksen asentaminen
Mekaanisen lukituksen asentaminen rinnakkain asennuksessa
