COMATRELECO

Moduulikontaktorit RIC-Sarja

RIC-sarja

RIC-kontaktorit ovat hiljaisia ja soveltuvat sekä kiinteistöasennuksiin että teollisuusympäristöön. Kontaktoreissa on vakiona kelan sammutusdiodi ja mekaaninen indikointi. Lisätarvikkeina on saatavilla apukoskettimia ja kosketussuojia. Asennus tapahtuu DIN-kiskoon.

Tekniset tiedot

RIC-AUX

RIC20

RIC63


Arvot +20°C:ssa











Tyyppi

RIC20

RIC25

RIC40

RIC63

RIC-AUX

Kelajännite/taajuus

AC/DC 50/60 Hz

AC/DC 50/60 Hz

AC/DC 50/60 Hz

AC/DC 50/60 Hz

-

Kytkentä

NO

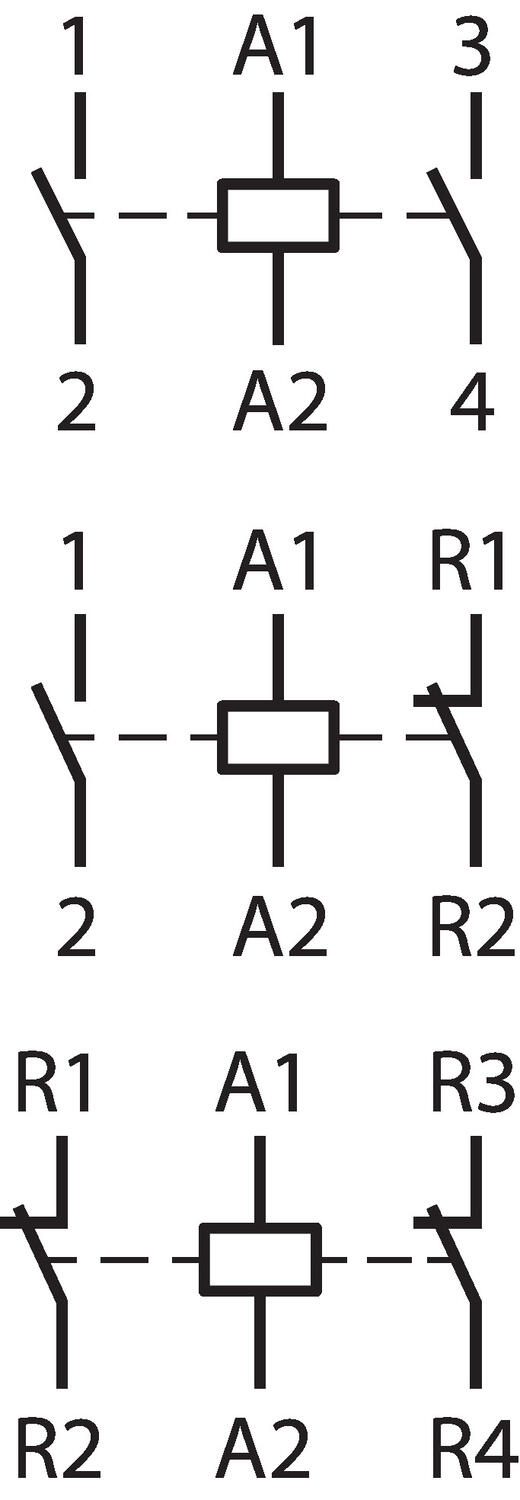

RIC20-connecting

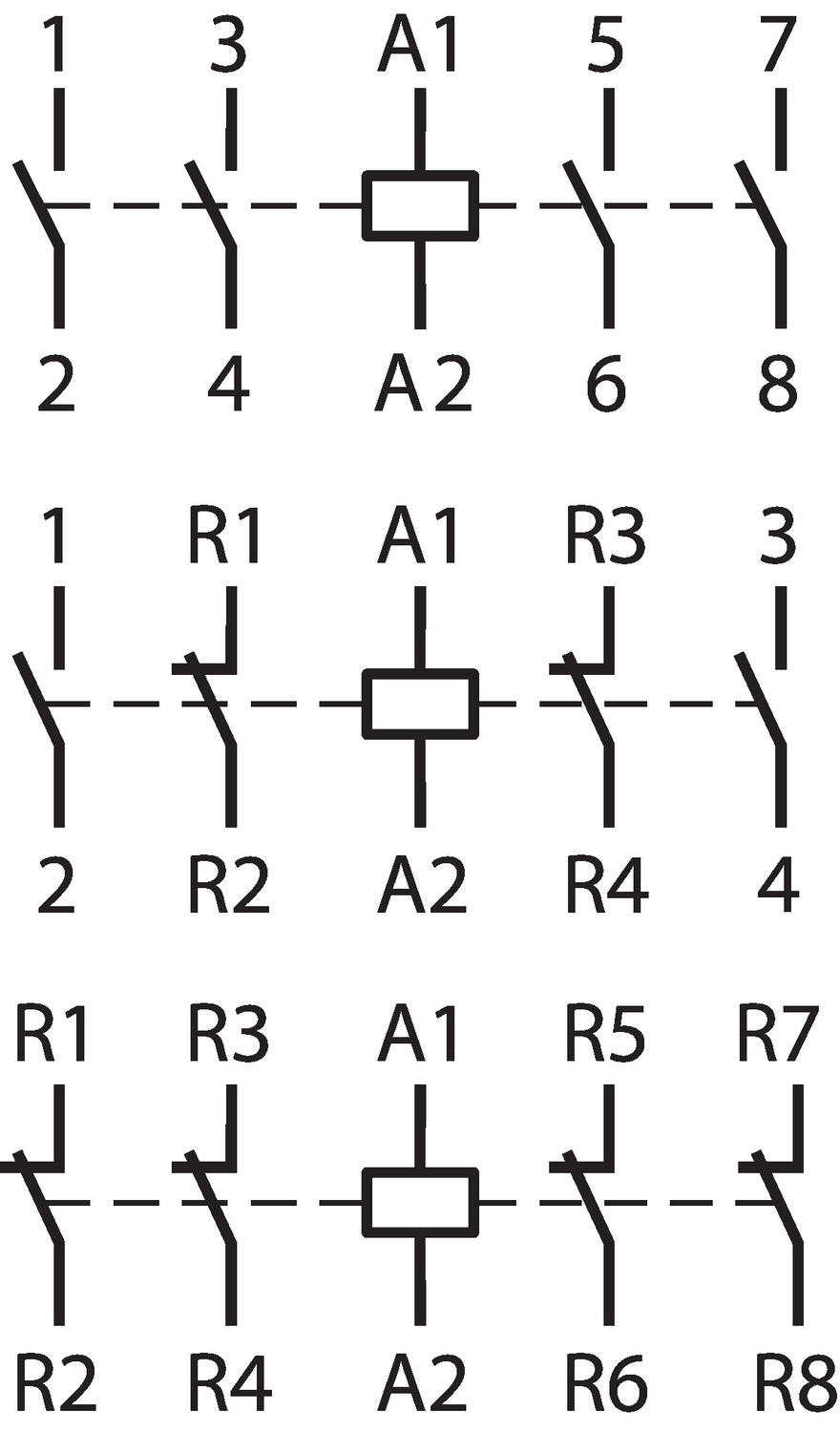

RIC40-connecting

RIC63-connecting

RIC-AUX-connecting



NO & NC



NC

Kela











Tehonkulutus

2.5 W

3 W

5 W

5 W

-

Kelajännitealue

-15 %/+10 % of Un

-15 %/+10 % of Un

-15 %/+10 % of Un

-15 %/+10 % of Un

-

Eristys EN 611810-5

4 kV/3

4 kV/3

4 kV/3

4 kV/3

-

Käyttölämpötila

-5...+40 °C

-5...+40 °C

-5...+40 °C

-5...+40 °C

-5...+55 °C

Vetoaika

20 ms

10 ms

20 ms

20 ms

-

Päästöaika

20 ms

50 ms

35 ms

35 ms

-



Koskettimet











Kosketinmateriaali

AgNi

AgNi

AgSnO2

AgSnO2

AgNi

Koskettimet

2 NO, 2 NC
tai 1 NO+1 NC

4 NO, 4 NC
tai 2 NO+2 NC

4 NO, 4 NC
tai 2 NO+2 NC

4 NO

2 NO, 2 NC
tai 1 NO+1 NC

Katkaisukyky

20 A

25 A

40 A

63 A

6 A

Kytkentäkyky, min

10 mA

10 mA

10 mA

10 mA

5 mA

Kytkentäjännite

400 V

400 V

400 V

400 V

400 V

Katkaisukyky AC3

1,3 kW/230 V

2,2 kW/400 V

5,5 kW/400 V

8,5 kW/230 V

-

Katkaisukyky AC1/AC7a

4 kW/230 V

16 kW/400 V

26 kW/400 V

40 kW/400 V

-

Max. kytkentätaajuus

600

600

120

120

600

Sähköinen elinikä AC1

3x105

5x105

1,5x 105

1,5x105

2x105

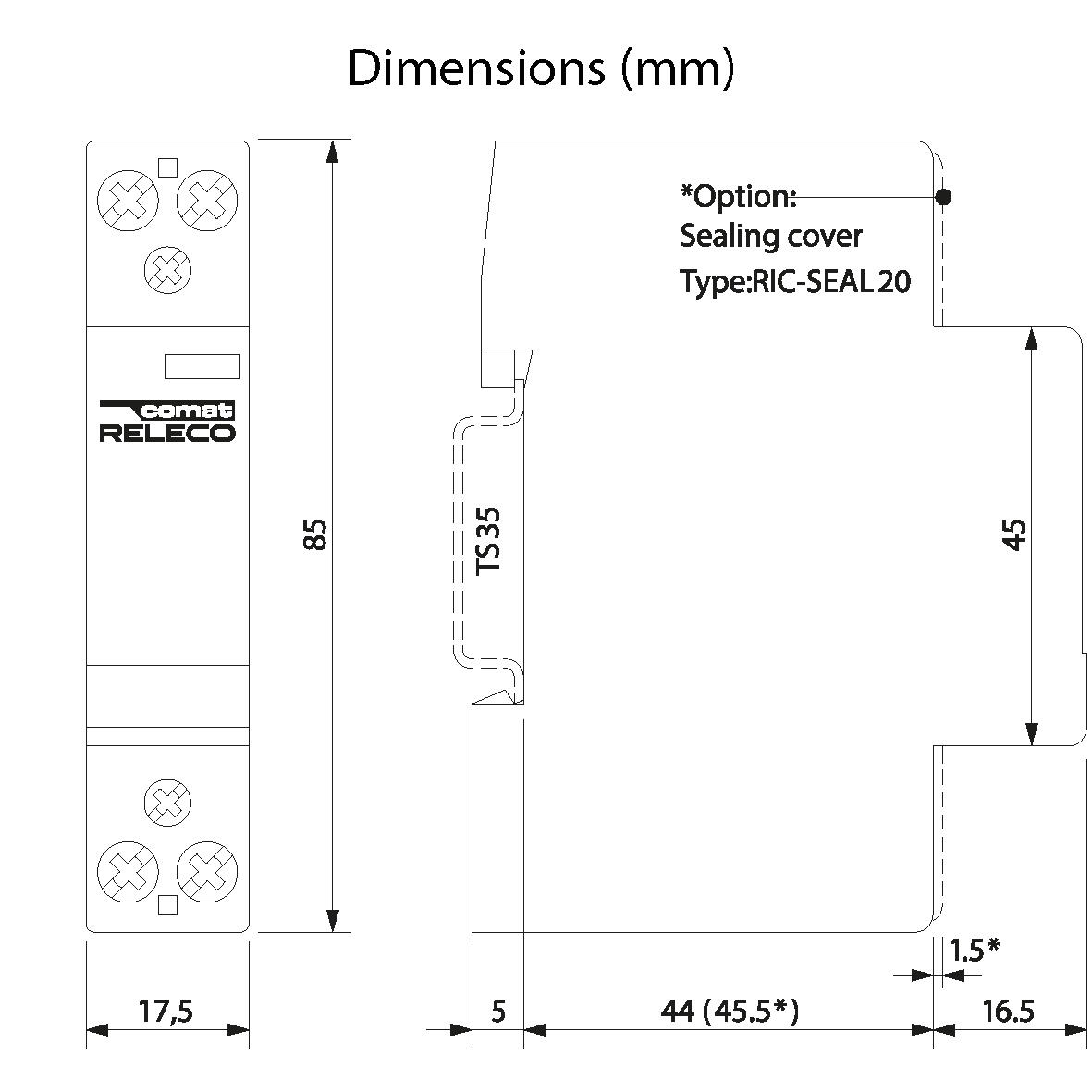

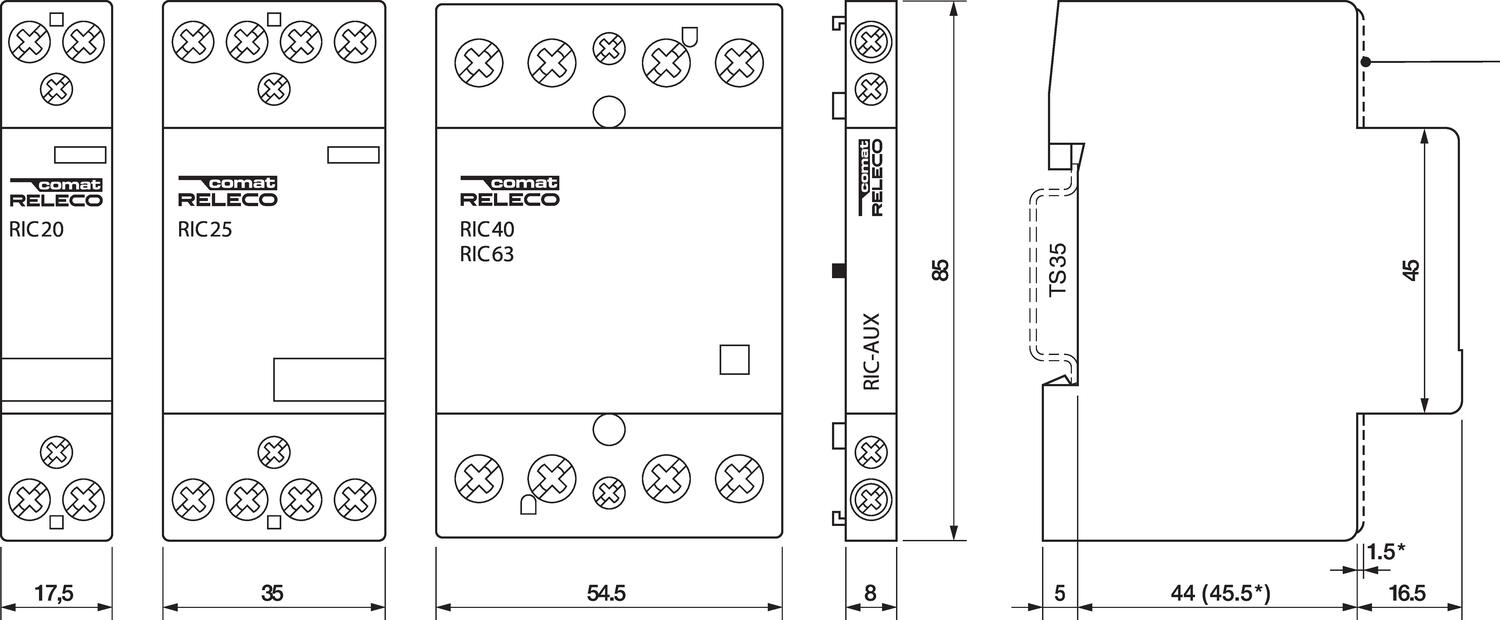

Mitat



Tilausnumerot

Tilausnumero

Kuvaus

Koskettimet

Kelajännite

RIC20-200UC24

Kontaktori, 20 A

2 NO

24 V AC/DC

RIC20-020UC24

Kontaktori, 20 A

2 NC

24 V AC/DC

RIC20-110UC24

Kontaktori, 20 A

1 NO + 1 NC

24 V AC/DC

RIC20-200UC230

Kontaktori, 20 A

2 NO

230 V AC/DC

RIC20-020UC230

Kontaktori, 20 A

2 NC

230 V AC/DC

RIC20-110UC230

Kontaktori, 20 A

1 NO + 1 NC

230 V AC/DC

RIC25-400UC24

Kontaktori, 25 A

4 NO

24 V AC/DC

RIC25-040UC24

Kontaktori, 25 A

4 NC

24 V AC/DC

RIC25-220UC24

Kontaktori, 25 A

2 NO + 2 NC

24 V AC/DC

RIC25-400UC230

Kontaktori, 25 A

4 NO

230 V AC/DC

RIC25-040UC230

Kontaktori, 25 A

4 NC

230 V AC/DC

RIC25-220UC230

Kontaktori, 25 A

2 NO + 2 NC

230 V AC/DC

RIC40-400UC24

Kontaktori, 40 A

4 NO

24 V AC/DC

RIC40-040UC24

Kontaktori, 40 A

4 NO

24 V AC/DC

RIC40-220UC24

Kontaktori, 40 A

2 NO + 2 NC

24 V AC/DC

RIC40-400UC230

Kontaktori, 40 A

4 NO

230 V AC/DC

RIC40-040UC230

Kontaktori, 40 A

4 NO

230 V AC/DC

RIC40-220UC230

Kontaktori, 40 A

2 NO + 2 NC

230 V AC/DC

RIC63-400UC24

Kontaktori, 63 A

4 NO

24 V AC/DC

RIC63-040UC24

Kontaktori, 63 A

4 NC

24 V AC/DC

RIC63-220UC24

Kontaktori, 63 A

2 NO + 2 NC

24 V AC/DC

RIC63-400UC230

Kontaktori, 63 A

4 NO

230 V AC/DC

RIC63-040UC230

Kontaktori, 63 A

4 NC

230 V AC/DC

RIC63-220UC230

Kontaktori, 63 A

2 NO + 2 NC

230 V AC/DC

RIC-AUX02

Apukosketin

2 NC



RIC-AUX11

Apukosketin

1 NO + 1 NC



RIC-AUX20

Apukosketin

2 NO



RIC-SEAL20

Kosketussuoja RIC20-kontaktoreille





RIC-SEAL25

Kosketussuoja RIC25-kontaktoreille





RIC-SEAL40/63

Kosketussuoja RIC40- ja RIC63-kontaktoreille







Lue lisää
  • Hiljainen
  • AC/DC kela
  • Integroitu sammutusdiodi
  • Asennus DIN-kiskoon

Valitse tuote

Valitse tuote
Releco_2019.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

IP-luokka IP20
Johdinkapasiteetti (monisäie) 2,5 mm2 Coil / 6 mm2 contacts
Jännitteenkatkaisukyky 400 V
Kelajännite AC/DC 230 V AC/DC
Kosketinmateriaali AgNi
Koskettimien lukumäärä 2
Kytkentäaika 15…45ms
Käynnistysvirta 50 A
Käyttöjännitealue Un -15 %/+10 % Un
Leveys 17,5 mm
Max. käyttölämpötila 55 °C
Max. syöksyvirta 180 A
Max. varastointilämpötila 80 °C
Min. käyttölämpötila -15 °C
Min. varastointilämpötila -30 °C
Paino 130 g
Päästöaika 20…50ms
Suositeltu kiristysmomentti 1,2
Suositeltu kuorma min. 50 mA/17 V
Tehonkulutus 2.1 VA / 2.1 W
Vetojännite 160 V
Virrankatkaisukyky 20 A

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

RIC-kontaktorit ovat hiljaisia ja soveltuvat sekä kiinteistöasennuksiin että teollisuusympäristöön. Kontaktoreissa on vakiona kelan sammutusdiodi ja mekaaninen indikointi. Lisätarvikkeina on saatavilla apukoskettimia ja kosketussuojia. Asennus tapahtuu DIN-kiskoon.

Tekniset tiedot

RIC-AUX

RIC20

RIC63


Arvot +20°C:ssa











Tyyppi

RIC20

RIC25

RIC40

RIC63

RIC-AUX

Kelajännite/taajuus

AC/DC 50/60 Hz

AC/DC 50/60 Hz

AC/DC 50/60 Hz

AC/DC 50/60 Hz

-

Kytkentä

NO

RIC20-connecting

RIC40-connecting

RIC63-connecting

RIC-AUX-connecting



NO & NC



NC

Kela











Tehonkulutus

2.5 W

3 W

5 W

5 W

-

Kelajännitealue

-15 %/+10 % of Un

-15 %/+10 % of Un

-15 %/+10 % of Un

-15 %/+10 % of Un

-

Eristys EN 611810-5

4 kV/3

4 kV/3

4 kV/3

4 kV/3

-

Käyttölämpötila

-5...+40 °C

-5...+40 °C

-5...+40 °C

-5...+40 °C

-5...+55 °C

Vetoaika

20 ms

10 ms

20 ms

20 ms

-

Päästöaika

20 ms

50 ms

35 ms

35 ms

-



Koskettimet











Kosketinmateriaali

AgNi

AgNi

AgSnO2

AgSnO2

AgNi

Koskettimet

2 NO, 2 NC
tai 1 NO+1 NC

4 NO, 4 NC
tai 2 NO+2 NC

4 NO, 4 NC
tai 2 NO+2 NC

4 NO

2 NO, 2 NC
tai 1 NO+1 NC

Katkaisukyky

20 A

25 A

40 A

63 A

6 A

Kytkentäkyky, min

10 mA

10 mA

10 mA

10 mA

5 mA

Kytkentäjännite

400 V

400 V

400 V

400 V

400 V

Katkaisukyky AC3

1,3 kW/230 V

2,2 kW/400 V

5,5 kW/400 V

8,5 kW/230 V

-

Katkaisukyky AC1/AC7a

4 kW/230 V

16 kW/400 V

26 kW/400 V

40 kW/400 V

-

Max. kytkentätaajuus

600

600

120

120

600

Sähköinen elinikä AC1

3x105

5x105

1,5x 105

1,5x105

2x105



Mitat



Tilausnumerot

Tilausnumero

Kuvaus

Koskettimet

Kelajännite

RIC20-200UC24

Kontaktori, 20 A

2 NO

24 V AC/DC

RIC20-020UC24

Kontaktori, 20 A

2 NC

24 V AC/DC

RIC20-110UC24

Kontaktori, 20 A

1 NO + 1 NC

24 V AC/DC

RIC20-200UC230

Kontaktori, 20 A

2 NO

230 V AC/DC

RIC20-020UC230

Kontaktori, 20 A

2 NC

230 V AC/DC

RIC20-110UC230

Kontaktori, 20 A

1 NO + 1 NC

230 V AC/DC

RIC25-400UC24

Kontaktori, 25 A

4 NO

24 V AC/DC

RIC25-040UC24

Kontaktori, 25 A

4 NC

24 V AC/DC

RIC25-220UC24

Kontaktori, 25 A

2 NO + 2 NC

24 V AC/DC

RIC25-400UC230

Kontaktori, 25 A

4 NO

230 V AC/DC

RIC25-040UC230

Kontaktori, 25 A

4 NC

230 V AC/DC

RIC25-220UC230

Kontaktori, 25 A

2 NO + 2 NC

230 V AC/DC

RIC40-400UC24

Kontaktori, 40 A

4 NO

24 V AC/DC

RIC40-040UC24

Kontaktori, 40 A

4 NO

24 V AC/DC

RIC40-220UC24

Kontaktori, 40 A

2 NO + 2 NC

24 V AC/DC

RIC40-400UC230

Kontaktori, 40 A

4 NO

230 V AC/DC

RIC40-040UC230

Kontaktori, 40 A

4 NO

230 V AC/DC

RIC40-220UC230

Kontaktori, 40 A

2 NO + 2 NC

230 V AC/DC

RIC63-400UC24

Kontaktori, 63 A

4 NO

24 V AC/DC

RIC63-040UC24

Kontaktori, 63 A

4 NC

24 V AC/DC

RIC63-220UC24

Kontaktori, 63 A

2 NO + 2 NC

24 V AC/DC

RIC63-400UC230

Kontaktori, 63 A

4 NO

230 V AC/DC

RIC63-040UC230

Kontaktori, 63 A

4 NC

230 V AC/DC

RIC63-220UC230

Kontaktori, 63 A

2 NO + 2 NC

230 V AC/DC

RIC-AUX02

Apukosketin

2 NC



RIC-AUX11

Apukosketin

1 NO + 1 NC



RIC-AUX20

Apukosketin

2 NO



RIC-SEAL20

Kosketussuoja RIC20-kontaktoreille





RIC-SEAL25

Kosketussuoja RIC25-kontaktoreille





RIC-SEAL40/63

Kosketussuoja RIC40- ja RIC63-kontaktoreille







Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Seifert Slimline Neo
Tuoteuutiset

Seifert SlimLine Neo – uusi kotelojäähdytinsarja

Slimline NEO on kehitetty vastaamaan sekä tämän päivän että tulevaisuuden ympäristövaatimuksia. Luonnollisen kylmäaineen R290 ansiosta uudet NEO-sarjan jäähdyttimet täyttävät EU:n F-kaasuasetuksen (EU 2024/573) vaatimukset.

OEM Open Day 26
Yleistä

OEM Open Day 2026 – Minimessut houkuttelivat ennätysmäärän kävijöitä!

OEM Open Day järjestettiin tänä vuonna uudella konseptilla, mikä osoittautui mieleiseksi asiakkaillemme, joita saapui paikalle miltei 100 henkeä!

Olemme mukana myös Pohjoinen Teollisuus messuilla
Yleistä

Pohjoinen teollisuus 2026

Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!

Wöhner CrossBoard 800 A
Tuoteuutiset

CrossBoard® 800 A – Tehonjakelua ilman kompromisseja

Wöhner määrittelee uudelleen, kuinka helppokäyttöinen, turvallinen ja tehokas tehonjakelujärjestelmä voi olla. Lue lisää!

Adel System älykkäät DC-UPS-ratkaisut
Tuoteuutiset

ADEL System CBI60W ja CBI600W – Älykkäät DC-UPS-ratkaisut Ethernet-integraatiolla

ADEL Systemin CBI60W ja CBI600W ovat älykkäitä DC-UPS-ratkaisuja Ethernet-integraatiolla. Lue lisää!

DC-UPS:t
Tuoteuutiset

Adel System - DC-UPS:t

Adel Systemsin luotettavat energianjatkuvuusratkaisut auttavat yrityksiä varautumaan sähkökatkoksiin ennakolta. Varmistamalla kriittisten järjestelmien ja prosessien jatkuvuuden vältät yllättävät keskeytykset, suojaat liiketoimintasi tuloksen ja säästyt piilokustannuksilta, jotka muuten jäisivät helposti huomaamatta.

Suosikit Tilausnumero: Kelajännite AC/DC Kosketinmateriaali Koskettimien lukumäärä Kytkentäaika Käynnistysvirta Leveys Max. syöksyvirta Paino Päästöaika Suositeltu kiristysmomentti Tehonkulutus Vetojännite Virrankatkaisukyky Hinta

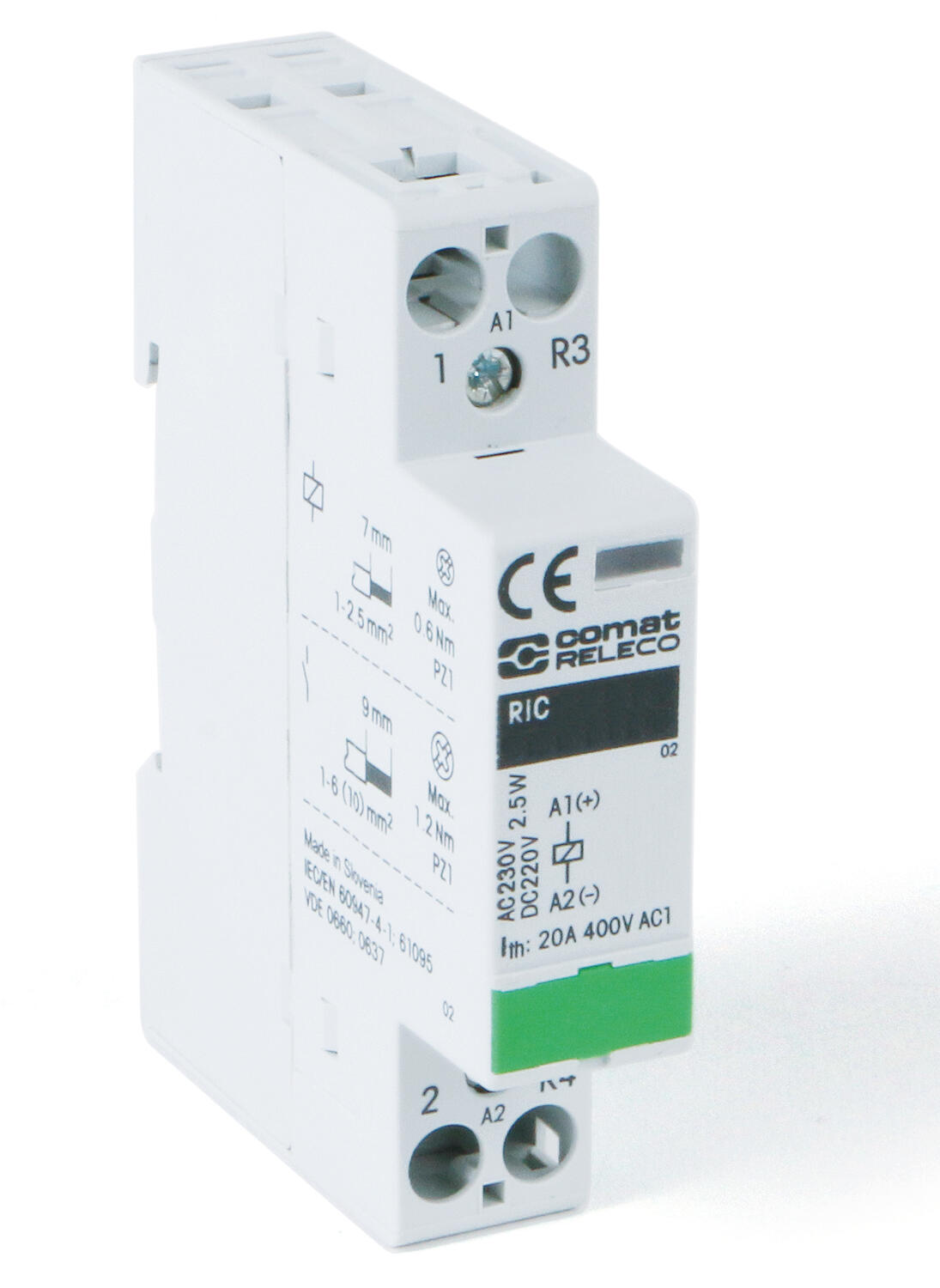

Normkontaktor RIC
Moduulikontaktori, 20 A, 2 NO, 230 V AC/DC
Tuotenumero:
RIC20-200UC230 Kopioitu!
230 V AC/DC
AgNi
2
15…45ms
50 A
17,5 mm
180 A
130 g
20…50ms
1,2
2.1 VA / 2.1 W
160 V
20 A
Normkontaktor RIC
Moduulikontaktori, 20 A, 2 NC, 230 V AC/DC
Tuotenumero:
RIC20-020UC230 Kopioitu!
230 V AC/DC
AgNi
2
15…45ms
50 A
17,5 mm
180 A
130 g
20…50ms
1,2
2.1 VA / 2.1 W
160 V
20 A
Normkontaktor RIC
Moduulikontaktori, 20 A, NO+NC, 230 V AC/DC
Tuotenumero:
RIC20-110UC230 Kopioitu!
230 V AC/DC
AgNi
2
15…45ms
50 A
17,5 mm
180 A
130 g
20…50ms
1,2
2.1 VA / 2.1 W
160 V
20 A
Normkontaktor RIC
Moduulikontaktori, 20 A, 2 NO, 24 V AC/DC
Tuotenumero:
RIC20-200UC24 Kopioitu!
24 V AC/DC
AgNi
2
15…45ms
50 A
17,5 mm
180 A
130 g
20…50ms
2.1 VA / 2.1 W
17 V
20 A
Normkontaktor RIC
Moduulikontaktori, 20 A, 2 NC, 24 V AC/DC
Tuotenumero:
RIC20-020UC24 Kopioitu!
24 V AC/DC
AgNi
2
15…45ms
50 A
17,5 mm
180 A
130 g
20…50ms
1,2
2.1 VA / 2.1 W
17 V
20 A
Normkontaktor RIC
Moduulikontaktori, 20 A, NO+NC, 24 V AC/DC
Tuotenumero:
RIC20-110UC24 Kopioitu!
24 V AC/DC
AgNi
2
15…45ms
50 A
17,5 mm
180 A
130 g
20…50ms
1,2
2.1 VA / 2.1 W
17 V
20 A
Moduulikontaktori, 25 A, 4 NO, 24 V AC/DC
Moduulikontaktori, 25 A, 4 NO, 24 V AC/DC
Tuotenumero:
RIC25-400UC24 Kopioitu!
24 V AC/DC
AgNi
4
15…45ms
60 A
35 mm
280 A
250 g
20...70ms
1,2
2.6 VA / 2.6 W
17 V
25 A
Moduulikontaktori, 25 A, 4 NO, 24 V AC/DC
Moduulikontaktori, 25 A, 4 NO, 230 V AC/DC
Tuotenumero:
RIC25-400UC230 Kopioitu!
230 V AC/DC
AgNi
4
15…45ms
60 A
35 mm
280 A
250 g
20...70ms
1,2
2.6 VA / 2.6 W
160 V
25 A
Moduulikontaktori, 25 A, 4 NO, 24 V AC/DC
Moduulikontaktori, 25 A, 2 NO + 2 NC, 230 V AC/DC
Tuotenumero:
RIC25-220UC230 Kopioitu!
230 V AC/DC
AgNi
4
15…45ms
60 A
35 mm
280 A
250 g
20...70ms
1,2
2.6 VA / 2.6 W
160 V
25 A
Moduulikontaktori, 25 A, 4 NO, 24 V AC/DC
Moduulikontaktori, 25 A, 2 NO + 2 NC, 24 V AC/DC
Tuotenumero:
RIC25-220UC24 Kopioitu!
24 V AC/DC
AgNi
4
15…45ms
60 A
35 mm
280 A
250 g
20...70ms
1,2
2.6 VA / 2.6 W
17 V
25 A
Moduulikontaktori, 25 A, 4 NO, 24 V AC/DC
Moduulikontaktori RIC, 25 A, 4 NC, 230 V AC/DC
Tuotenumero:
RIC25-040UC230 Kopioitu!
230 V AC/DC
AgNi
4
15…45ms
60 A
35 mm
280 A
250 g
20...70ms
1,2
2.6 VA / 2.6 W
160 V
25 A
Moduulikontaktori, 25 A, 4 NO, 24 V AC/DC
Moduulikontaktori, 25 A, 4 NC, 24 V AC/DC
Tuotenumero:
RIC25-040UC24 Kopioitu!
24 V AC/DC
AgNi
4
15…45ms
60 A
35 mm
280 A
250 g
20...70ms
1,2
2.6 VA / 2.6 W
17 V
25 A

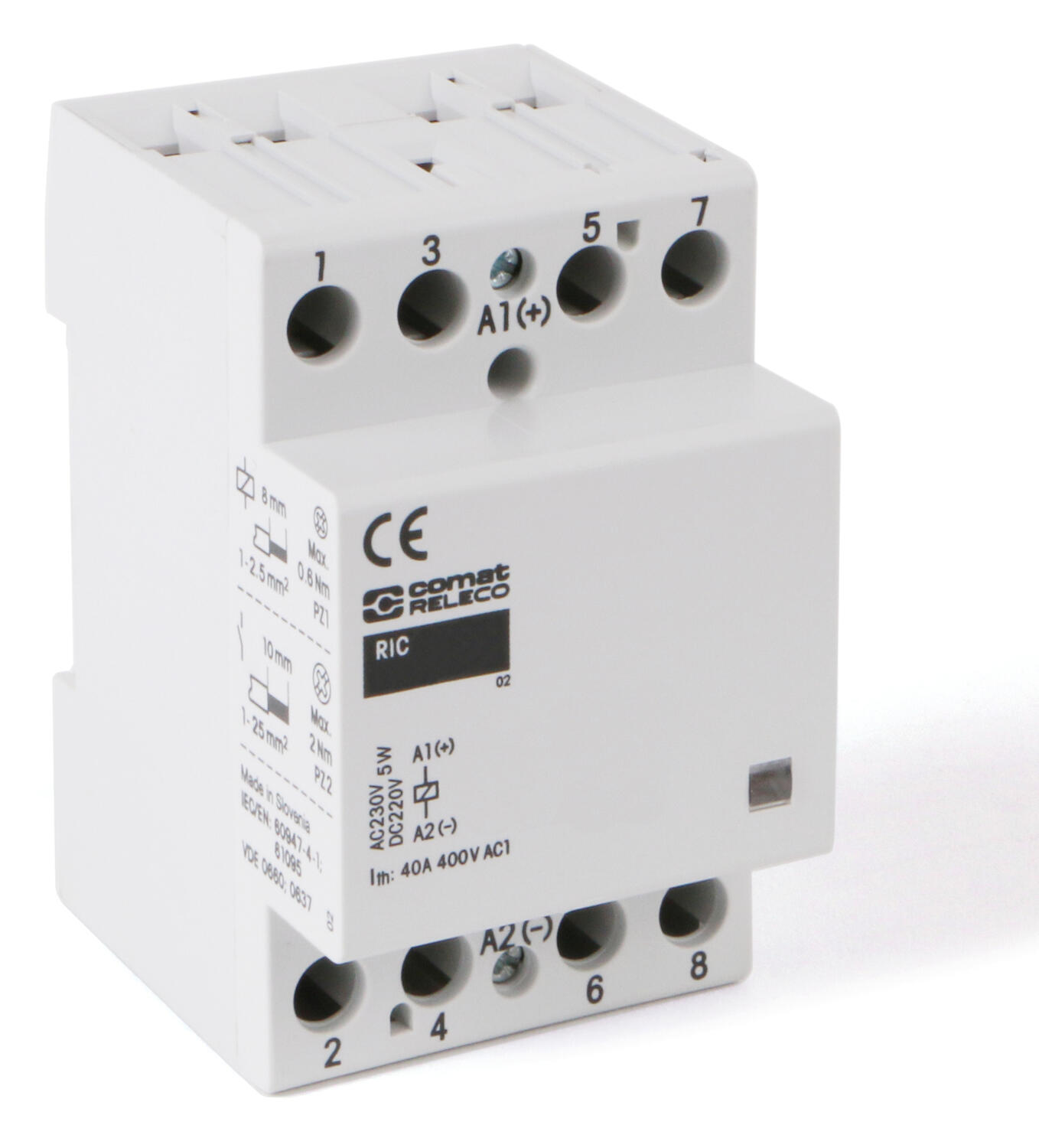

RIC40.tiff
Moduulikontaktori, 40 A, 4 NO, 230 V AC/DC
Tuotenumero:
RIC40-400UC230 Kopioitu!
230 V AC/DC
AgSnO2
4
15…20ms
170 A
54,5 mm
970 A
420 g
35…45ms
3,5
5 VA / 5 W
160 V
40 A
RIC40.tiff
Moduulikontaktori, 40 A, 4 NO, 24 V AC/DC
Tuotenumero:
RIC40-400UC24 Kopioitu!
24 V AC/DC
AgSnO2
4
15…20ms
170 A
54,5 mm
970 A
420 g
35…45ms
3,5
5 VA / 5 W
17 V
40 A
RIC40.tiff
Moduulikontaktori RIC, 40 A, 2 NO+2 NC, 230 V AC/DC
Tuotenumero:
RIC40-220UC230 Kopioitu!
230 V AC/DC
AgSnO2
4
15…20ms
170 A
54,5 mm
970 A
420 g
35…45ms
3,5
5 VA / 5 W
160 V
40 A
RIC40.tiff
Moduulikontaktori RIC, 40 A, 2 NO+2 NC, 24 V AC/DC
Tuotenumero:
RIC40-220UC24 Kopioitu!
24 V AC/DC
AgSnO2
4
15…20ms
170 A
54,5 mm
970 A
420 g
35…45ms
3,5
5 VA / 5 W
17 V
40 A
RIC40.tiff
Moduulikontaktori RIC, 40 A, 4 NC, 230 V AC/DC
Tuotenumero:
RIC40-040UC230 Kopioitu!
230 V AC/DC
AgSnO2
4
15…20ms
170 A
54,5 mm
970 A
420 g
35…45ms
3,5
5 VA / 5 W
160 V
40 A
RIC40.tiff
Installation Contactor, 40A/4xNC/24V
Tuotenumero:
RIC40-040UC24 Kopioitu!
24 V AC/DC
AgSnO2
4
15…20ms
170 A
54,5 mm
970 A
420 g
35…45ms
3,5
5 VA / 5 W
17 V
40 A

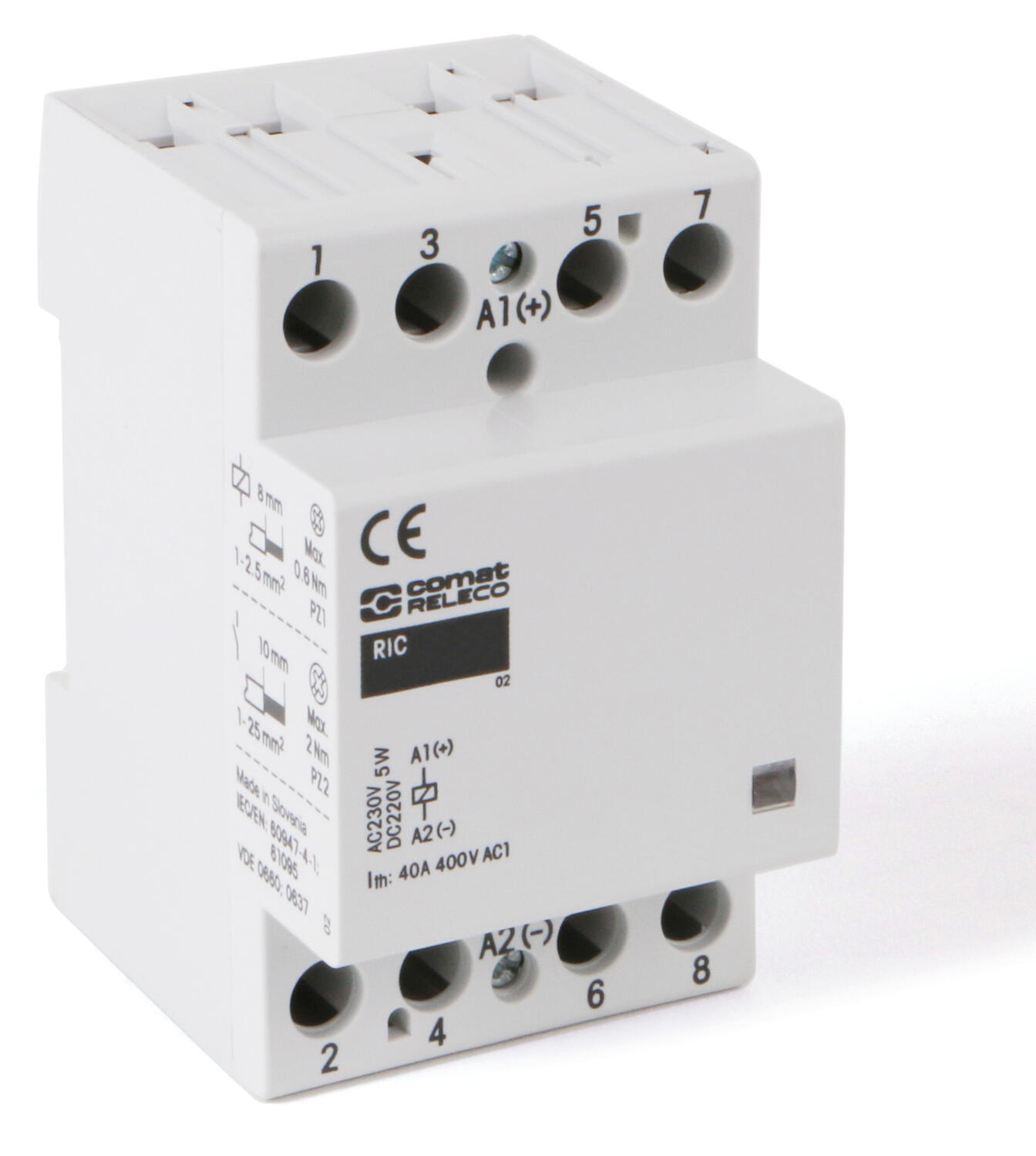

RIC63.tiff
Moduulikontaktori, 63 A, 4 NO, 24 V AC/DC
Tuotenumero:
RIC63-400UC24 Kopioitu!
24 V AC/DC
AgSnO2
4
15…20ms
240 A
54,5 mm
1500 A
420 g
35…45ms
3,5
5 VA / 5 W
17 V
63 A
RIC63.tiff
Moduulikontaktori, 63 A, 4 NO, 230 V AC/DC
Tuotenumero:
RIC63-400UC230 Kopioitu!
230 V AC/DC
AgSnO2
4
15…20ms
240 A
54,5 mm
1500 A
420 g
35…45ms
3,5
5 VA / 5 W
160 V
63 A
RIC63.tiff
Moduulikontaktori, 63 A, 2 NO + 2 NC, 24 V AC/DC
Tuotenumero:
RIC63-220UC24 Kopioitu!
24 V AC/DC
AgSnO2
4
15…20ms
240 A
54,5 mm
1500 A
420 g
35…45ms
3,5
5 VA / 5 W
17 V
63 A
RIC63.tiff
Moduulikontaktori RIC, 63 A, 2 NO+2 NC, 230 V AC/DC
Tuotenumero:
RIC63-220UC230 Kopioitu!
230 V AC/DC
AgSnO2
2
15…20ms
240 A
54,5 mm
1500 A
420 g
35…45ms
3,5
5 VA / 5 W
160 V
63 A
RIC63.tiff
Moduulikontaktori RIC, 63 A, 4 NC, 230 V AC/DC
Tuotenumero:
RIC63-040UC230 Kopioitu!
230 V AC/DC
AgSnO2
4
15…20ms
240 A
54,5 mm
1500 A
420 g
35…45ms
3,5
5 VA / 5 W
160 V
63 A
RIC63.tiff
Moduulikontaktori RIC, 63 A, 4 NC, 24 V AC/DC
Tuotenumero:
RIC63-040UC24 Kopioitu!
24 V AC/DC
AgSnO2
4
15…20ms
240 A
54,5 mm
1500 A
420 g
35…45ms
3,5
5 VA / 5 W
17 V
63 A

Valittu tuote

Valitse tuote listalta.

Teknisiä neuvoja

Markus Peltola

Tuotepäällikkö

+358403412487
Sähköposti
Asiakaspalvelu
Asiakaspalvelumme vastaa kysymyksiin ja etsii ratkaisut ongelmiin. Heille voit jättää myös tilauksesi.
+358207499499
Sähköposti
FAQ
+ Miten tullaan asiakkaaksenne?
Lue lisää
+ Olen sopinut puskurivarastosta, voinko tilata verkkokaupan kautta?
Lue lisää
+ Voiko samalla tilillä olla useita käyttäjiä?
Lue lisää
+ Voiko samassa tilauksessa olla useampia toimituspäiviä?
Lue lisää
+ Voiko tilauksen toimittaa väliaikaiseen toimitusosoitteeseen?
Lue lisää
Chatti
Tarvitsetko apua?
