Moottorinsuojakytkimet SM1R

Kääntökytkimellä SM1R

SM1-sarjan moottorinsuojakytkimet suojaavat moottoreita ja järjestelmää oikosuluilta ja ylikuormitukselta, ja auttavat säästämään aikaa ja tilaa useissa eri sovelluksissa.

Kontaktoreilla ohjatuissa käynnistimissä on erittäin tärkeää luottaa moottorinsuojakytkimiin parhaimman mahdollisen suojauksen varmistamiseksi. Moottorinsuojakytkin (l. moottorinsuojakatkaisija) tarjoaa monia etuja muihin suojausmenetelmiin verrattuna ja tämä on ajanut Lovato Electriciä uudistamaan valikoimaansa ja parantamaan sen suorituskykyä. SM-sarja pitää sisällään oikosulku- ja ylikuormitussuojauksen - kokonaisvaltainen ratkaisu, joka vähentää tarvetta lämpöreleille ja sulakkeille järjestelmässä vähentäen sekä asennusaikaa että tilantarvetta.

Lovato Electricin moottorinsuojakytkimiä voidaan käyttää myös kuormakytkiminä. Virtapiirin turvallinen ja luotettava katkaisu on erityisen tärkeää, kun suoritetaan asennus- tai huoltotöitä moottorinsuojakatkaisijan eristämässä järjestelmän osassa. Lovato Electricin moottorinsuojakytkimet voidaan aina lukita riippulukolla OFF-asentoon, jolla varmistetaan vääräaikainen käyttö.

SM1-sarjan moottorinsuojakytkimet tarjoavat oikosulku- ja ylikuormitussuojan 0,1 - 40 A virta-alueelle vain 45 mm leveässä rungossa. Saatavilla on sekä kääntövipu- että painikemalliset moottorinsuojakatkaisijat tarpeen mukaan. Kääntövivulla varustetusta mallista on erikseen saatavilla pelkästään oikosululta suojaavat mallit, mikäli moottoriin on kytkettynä joku muu laite suojaamaan ylikuormalta.

SM1R-mallit eli kääntökytkimellä varustetut moottorinsuojakytkimet antavat indikaation laukeamistilanteesta; suojalaitteen toimiessa kääntökytkin kääntyy TRIP-asentoon samalla kun kytkimen koskettimet aukevat. TRIP-asenton ilmaisee oikosulkutilanteen yhdessä oikeaan yläkulmaan nousevan punaisen indikaattorin kanssa, ylikuormatilanteessa indikaattori säilyy normaalitilassaan.

SM1-sarjan valmistukseen käytetään korkealaatuisia materiaaleja; IEC/EN 60335 standardin mukaisesti materiaalit sopivat kotitalous- ja ruokateollisuuden laitteisiin, EN 45545 standardin mukaisuus määrittelee materiaalien soveltuvan rautatiesovelluksiin.

SM1R KOHOKOHDAT

Kääntövipu
Jopa 40 A nimellisvirta vain 45 mm leveässä rungossa
Korkea katkaisukyky takaa sopivuuden vaativinkin sovelluksiin
UL508-sertifioitu (manuaalinen käynnistin)
UL Type E-sertifioitu
Kääntövivun asento indikoi suojauksen toiminna
Oikosulkusuojaustoiminnan indikointi
Lukittavissa riippulukolla OFF-asentoon
EN45545 ja IEC/EN 60335 mukaiset materiaalit (rautatie- ja kotitalouskäyttö)
Oviasennussarja saatavilla

Lue lisää

0,1 - 40 A
Kompakti koko, vain 45 mm leveä
Korkea katkaisukyky
UL508 sertifioitu

Valitse tuote

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Hyväksynnät	CCC, EAC, UL
Katkaisukyky	100 kA
Magneettinen laukaisu	13 x In
Max. eristysjännite	690
Max. johdinkoko	10 mm²
Max. kiristysmomentti	3
Max. käyttölämpötila	60 °C
Max. tehohäviö	14 W

Max. varastointilämpötila	80 °C
Min. kiristysmomentti	2,5
Min. käyttölämpötila	-20 °C
Min. tehohäviö	6 W
Min. varastointilämpötila	-50 °C
Paino	0,3 kg
Pakkauskoko	1 kpl

Tiedostot

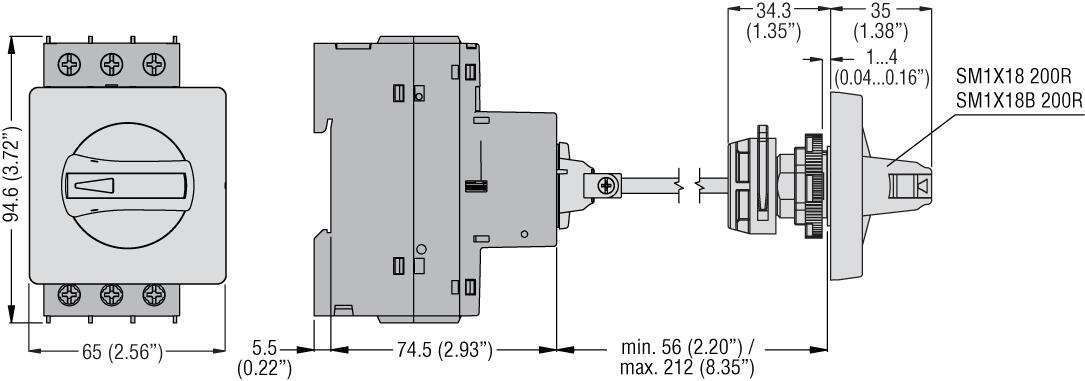

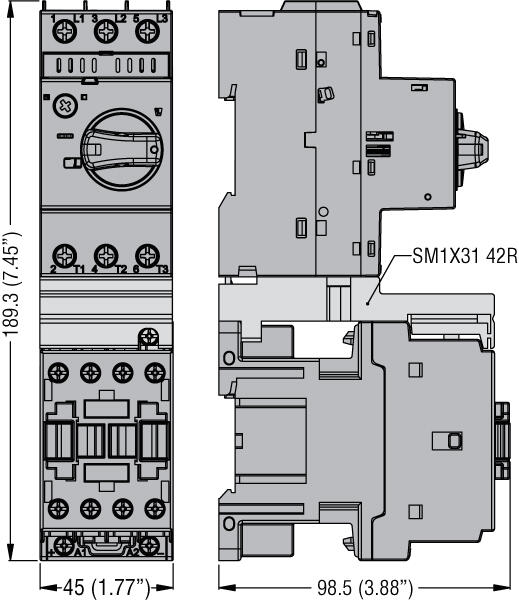

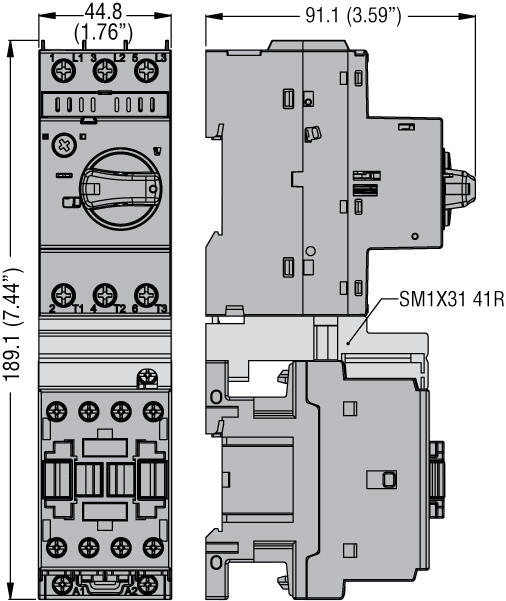

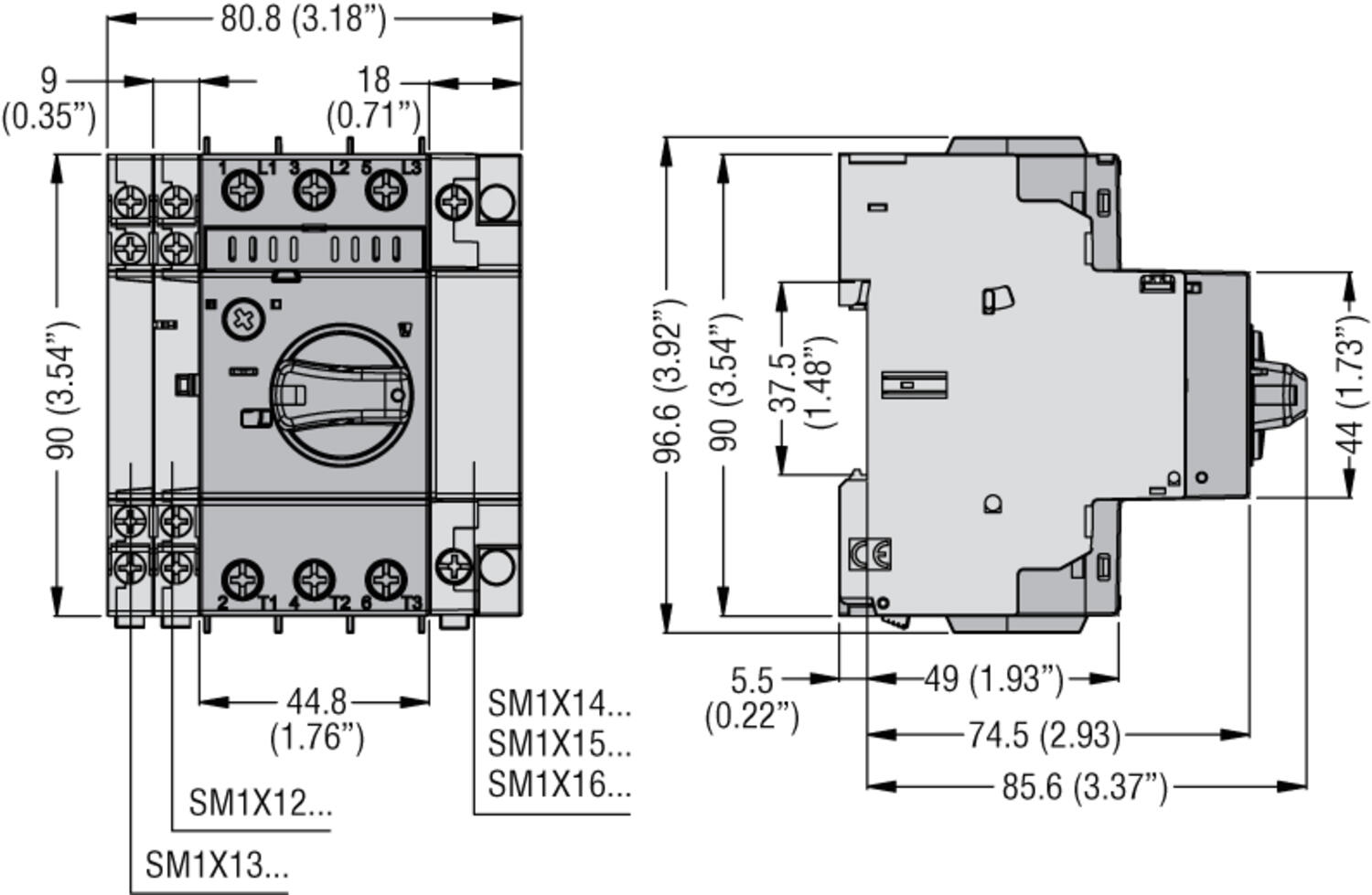

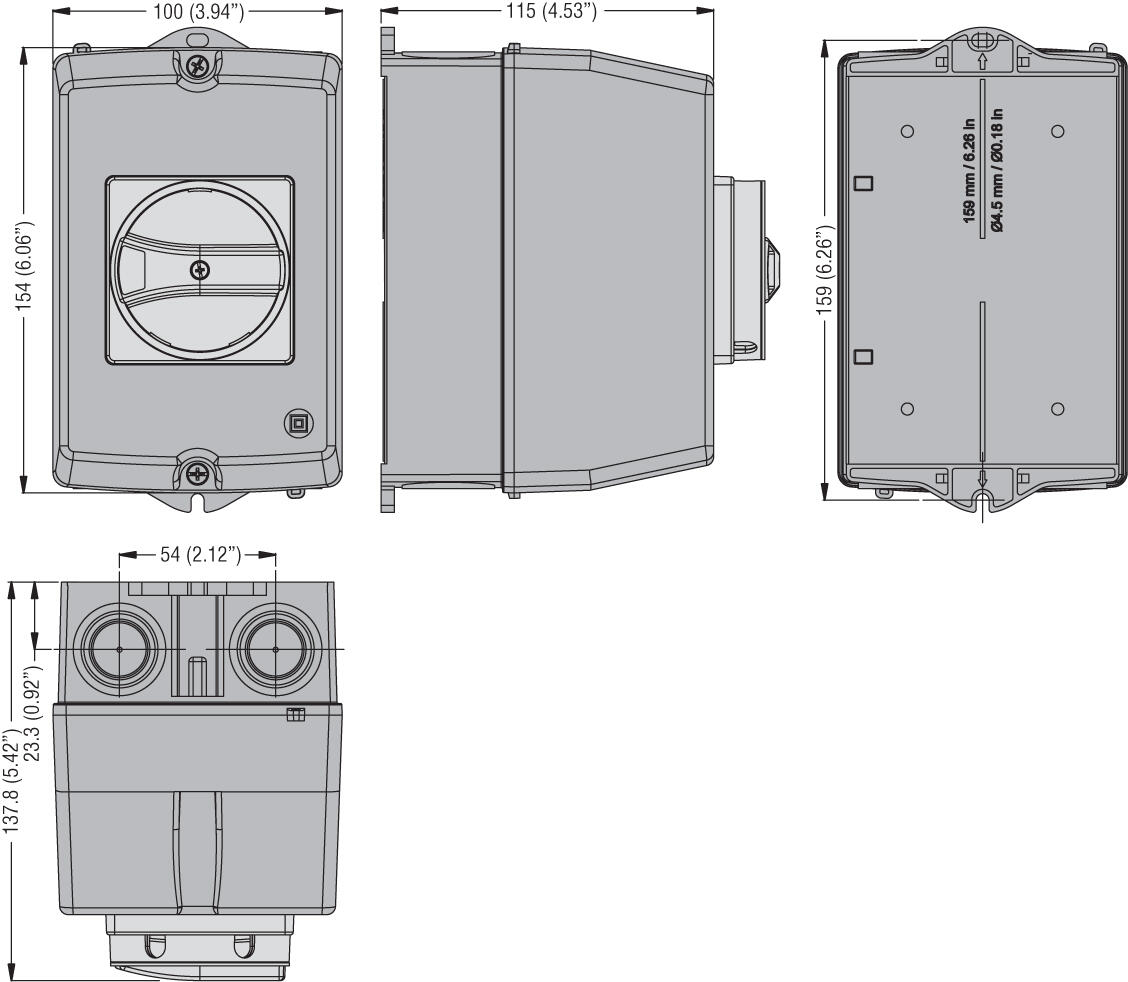

Mitat ja kytkennät

Tuotekuvaus

SM1-sarjan moottorinsuojakytkimet suojaavat moottoreita ja järjestelmää oikosuluilta ja ylikuormitukselta, ja auttavat säästämään aikaa ja tilaa useissa eri sovelluksissa.

SM1R KOHOKOHDAT

Kääntövipu
Jopa 40 A nimellisvirta vain 45 mm leveässä rungossa
Korkea katkaisukyky takaa sopivuuden vaativinkin sovelluksiin
UL508-sertifioitu (manuaalinen käynnistin)
UL Type E-sertifioitu
Kääntövivun asento indikoi suojauksen toiminna
Oikosulkusuojaustoiminnan indikointi
Lukittavissa riippulukolla OFF-asentoon
EN45545 ja IEC/EN 60335 mukaiset materiaalit (rautatie- ja kotitalouskäyttö)
Oviasennussarja saatavilla

Tarvikkeet

Lisää luettavaa

Tuoteuutiset

Comat Releco Push-In relekannat

Push-In-sarja mahdollistaa tehokkaimman tavan asentaa relekannat ohjauskaappeihin. ComatRelecon push-in-relekannat tarjoaa sinulle nopean ja helpon asennuksen sekä lisää tilaa ohjauskaapissa. Tämä säästää sekä aikaa että asennuskustannuksia.

Tuoteuutiset

Teltonikan mobiilireitittimet nyt osana tuotevalikoimaamme

Teltonika 4G- ja 5G-mobiilireitittimet tarjoavat luotettavat ja nopeat yhteydet teollisuuden ja IoT-ratkaisujen tarpeisiin.

Partex PKS Edge Clip kaapelikiinnike aurinkopaneeleihin ja asennukseen

Tuoteuutiset

PKS Edge Clip kaapelikiinnikkeet aurinkopaneeleihin

Partex PKS Edge Clip on erinomainen valinta aurinkopaneeliasennuksiin! Kaapelikiinnikkeet tarjoavat nopean ja helpon kaapeliasennuksen ilman nippusiteitä.

Tuoteuutiset

Delta Electronics teholähteet moduulikoteloon

Delta Electronics on julkaissut uudet Chrome II -teholähteet. Chrome II -sarjan teholähteet on suunniteltu moduulikoteloasennuksiin ja ne sopivat DIN-aukkoon. Lue lisää!

Tuki

Vety - tulevaisuuden energialähde

Vety, tuo maailmankaikkeuden yleisin alkuaine, on noussut yhdeksi tulevaisuuden lupaavimmista energiamuodoista. Vaikka sen potentiaali on tunnustettu jo vuosikymmeniä, viimeaikaiset teknologiset edistysaskeleet ja kasvavat ympäristövaatimukset ovat nostaneet vedyn maailmanlaajuisen energiamurroksen ytimeen. Mutta mikä tekee vedystä niin erityisen ja miten se voi edistää kestävää tulevaisuutta?

Tuoteuutiset

LED-kaappivalaisin pistorasialla

SL 025 LED on monikäyttöinen SUKO-rasialla varustettu LED-valaisin, joka on suunniteltu toimimaan laajalla 100–240 V AC jännitealueella, mikä mahdollistaa sen käytön eri sähköstandardeissa maailmanlaajuisesti.

Suosikit	Tilausnumero:	Katkaisukyky	Hinta
	Moottorinsuojakytkin SM1R 0,1-0,16A, kääntövipu Tuotenumero: SM1R0016 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 0,16-0,25A, kääntövipu Tuotenumero: SM1R0025 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 0,25-0,4A, kääntövipu Tuotenumero: SM1R0040 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 0,4-0,63A, kääntövipu Tuotenumero: SM1R0063 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 0,63-1A, kääntövipu Tuotenumero: SM1R0100 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 1-1,6A, kääntövipu Tuotenumero: SM1R0160 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 1,6-2,5A, kääntövipu Tuotenumero: SM1R0250 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 2,5-4A, kääntövipu Tuotenumero: SM1R0400 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 4-6,5A, kääntövipu Tuotenumero: SM1R0650 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 6,3-10A, kääntövipu Tuotenumero: SM1R1000 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 9-14A, kääntövipu Tuotenumero: SM1R1400 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 13-18A, kääntövipu Tuotenumero: SM1R1800 Kopioitu!	100 kA
	Moottorinsuojakytkin SM1R 17-23A, kääntövipu Tuotenumero: SM1R2300 Kopioitu!	50 kA
	Moottorinsuojakytkin SM1R 20-25A, kääntövipu Tuotenumero: SM1R2500 Kopioitu!	50 kA
	Moottorinsuojakytkin SM1R 24-32A, kääntövipu Tuotenumero: SM1R3200 Kopioitu!	10 kA
	Moottorinsuojakytkin SM1R 30-40A, kääntövipu Tuotenumero: SM1R4000 Kopioitu!	10 kA
