ELCO
ELTH-sarjan elektroniset termostaatit
Elcon ELTH-sarjan on-off termostaatit ovat modulimittaisia, DIN-kiskoasenteisia ja niissä on numeronäyttö.
Ne soveltuvat lämpötilan perussäätimiksi, tai esimerkiksi näytöllisiksi ylilämpösuojiksi.
ELTH-termostaateissa on vakiona NTC-elementti kytkettynä anturituloon, jolloin voidaan mitata ilman lisäanturia keskuksen/ympäristön lämpötilaa.
Tämä vakiona oleva NTC-elementti voidaan korvata kaapelillisella NTC-anturilla, jolloin voidaan mitata ja säätää jonkin erillisen laitteen lämpötilaa.
Asetusarvoa ja termostaatin parametreja voidaan säätää etulevyn painikkeista.
Valikoimassa on kaksi versiota:

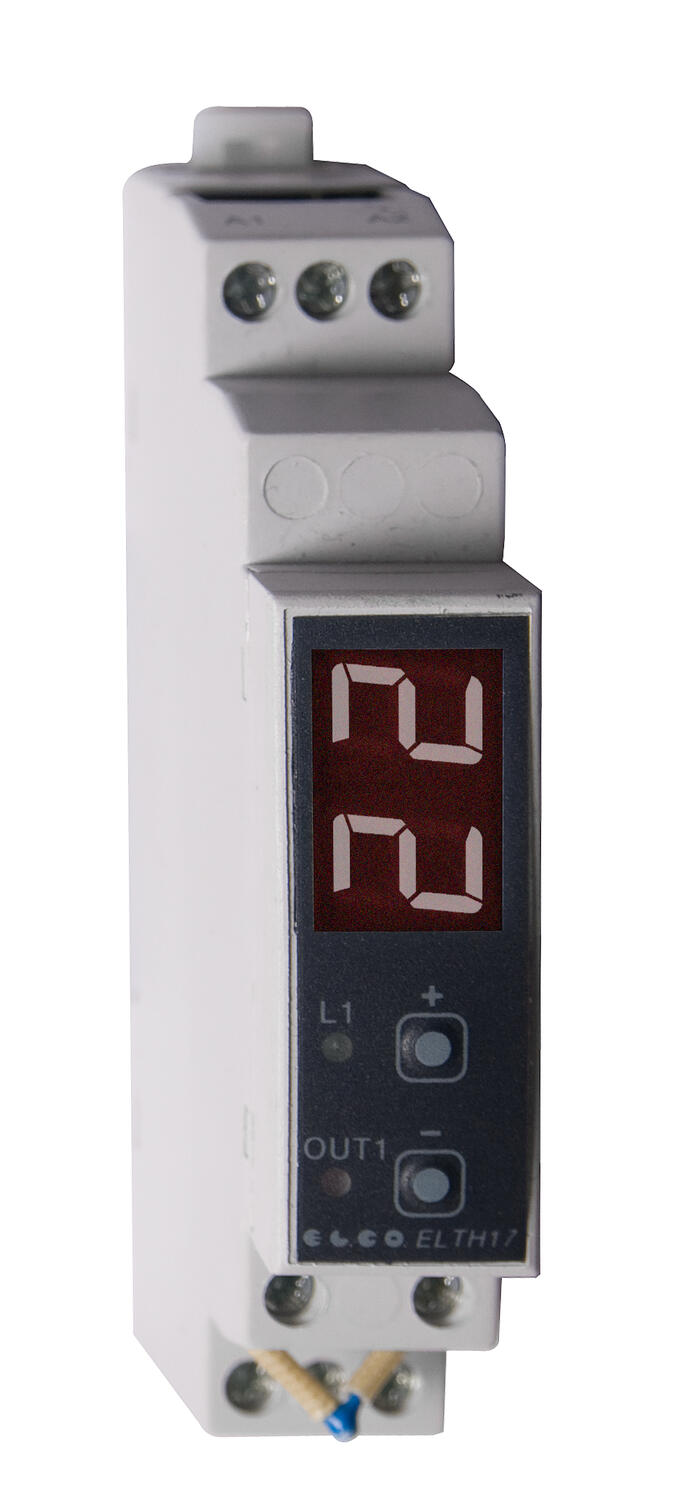

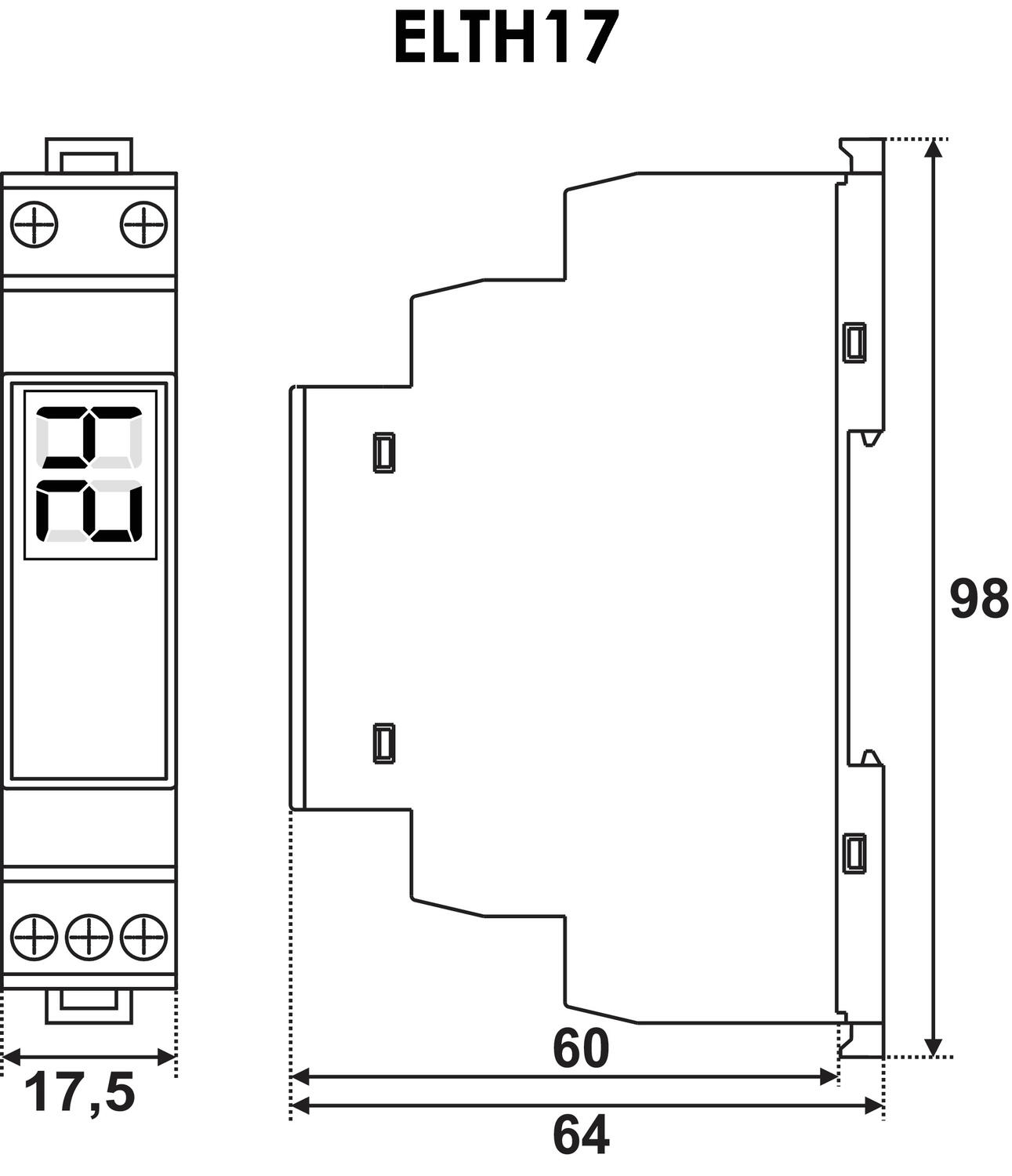

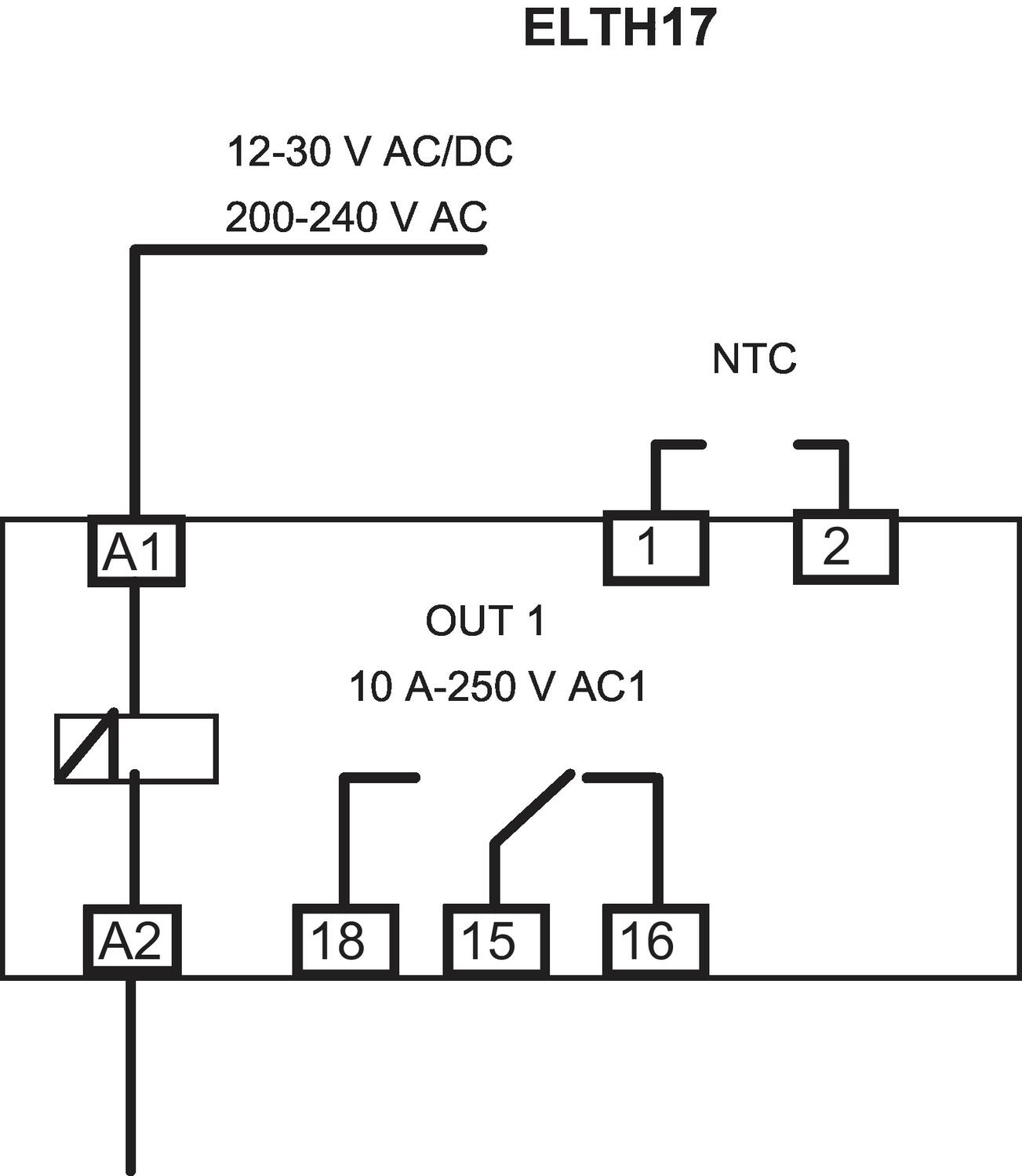

ELTH17 : Yhden modulin levyinen (17,5 mm) termostaatti yhdellä relelähdöllä. Releen toiminta voidaan invertoida, ja saada se näin esim. jäähdytyskäyttöön sopivaksi.

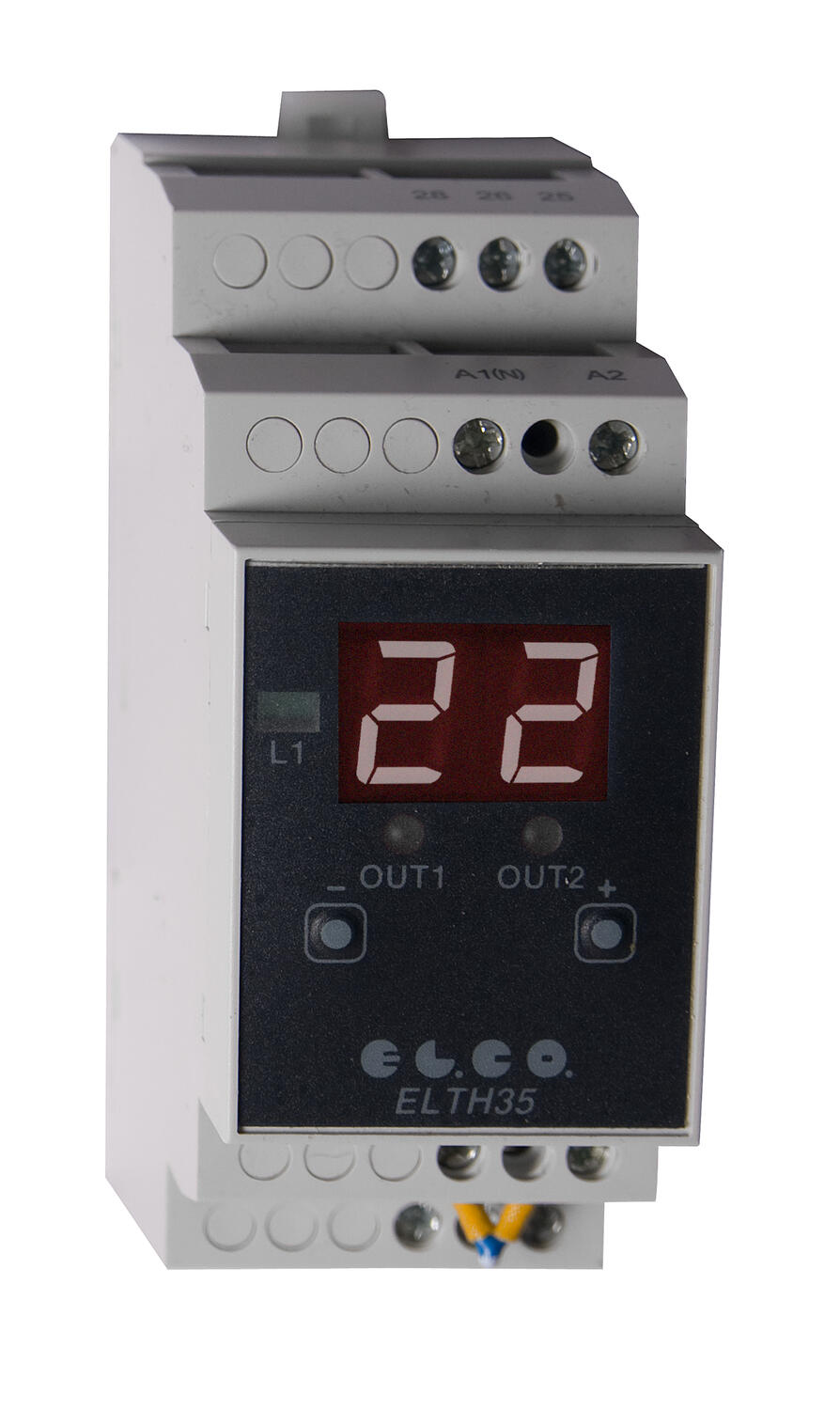

ELTH352 : Kahden modulin levyinen (35 mm) termostaati kahdella lähtöreleellä.
Termostaatteja voi kalibroida ±5 °C.

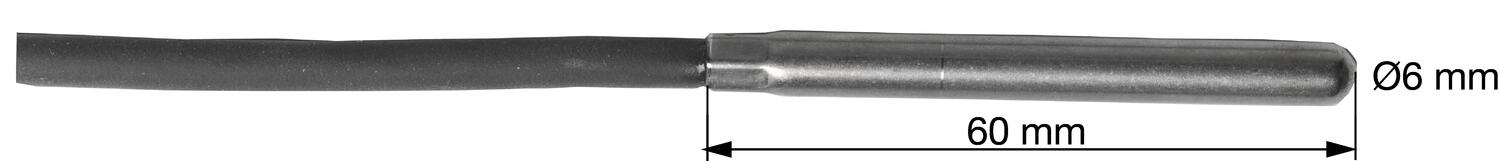

NTC-anturi ELTH-termostaatille |
Tilausnumero |
Käyttöohjeet
Alla perusasetukset molempiin termostaatteihin (E, F ja G koskevat vain ELTH352-mallia):
(Perusteelliset englanninkieliset käyttöohjeet Tiedostot-osiosta)
Toiminta | Kuvaus | Tehdasasetus |
Mene ohjelmointitilaan: Paina + ja - painikkeita | Näyttöön tulee A I (I = esiasennettu anturi, E= ulkoinen anturi | A I |
Muuta asetusta: Paina - (punainen LED syttyy) | Paina + muuttaaksesi asetuksen E:ksi |
|
Paina - (punainen LED sammuu) | Parametri A ei ole enää aktiivinen |
|
Paina +: Näyttöön tulee seuraava parametri | b 0 ( = negatiivinen | b 0 |
Paina +: Näyttöön tulee seuraava parametri | C 0 ( positiivinen hystereesi, jota käytetään jäähdytyksessä | C 0 |
Paina +: Näyttöön tulee seuraava parametri | d 1 (reletoiminta; 1=OFF=jäähdytys, 2=ON=lämmitys) | d1 |
Paina +: Näyttöön tulee seuraava parametri | E (negatiivinen hystereesi releelle 2, katso b) | E 0 |
Paina +: Näyttöön tulee seuraava parametri | F (positiivinen hystereesi releelle 2, katso C) | F 0 |
Paina +: Näyttöön tulee seuraava parametri | G (releen 2 toiminta, katso d) | G 1 |
Paina +: Näyttöön tulee seuraava parametri | H (näytön kalibrointi) | H 0 |
- ON/OFF-termostaatti
- 17,5 mm tai 35 mm leveä DIN-kiskoon
- NTC-anturi. Säätöalue -35 °C...+99 °C
- 20-30 V AC/DC tai 230 V AC
- Yksi tai kaksi relelähtöä
Valitse tuote
Tekniset tiedot
Tiedot |
|
|---|---|
| IP-luokka | IP20 |
| Numeroiden lukumäärä | 2 |
| Anturi | NTC ( tyyppi 103AT-2, 10 kΩ +25 °C:ssa) |
| Min. käyttöjännite AC | 180 V |
| Max. käyttöjännite AC | 264 V |
| Releulostulo | Vaihtokosketin, 250 V AC, 10 A (AC1), 2 A (AC15) |
| Numeroiden väri | Punainen |
| Min. varastointilämpötila | -30 °C |
| Max. varastointilämpötila | 70 °C |
| Min. termostaatin käyttölämpötila | -20 °C |
*Invisible Heading* |
|
|---|---|
| Max. termostaatin käyttölämpötila | 65 °C |
| Ulostulo | Rele |
| Paino | 100 g |
| Hyväksynnät | CE, EMC |
| Numeroiden korkeus | 10 mm |
| Digitaalitulo | Ei |
| Hystereesi | Säädettävä 0-9 °C |
| Leveys | 17,5 mm |
| Asennus | DIN-kiskoon |
Tiedostot
Tuotekuvaus
Elcon ELTH-sarjan on-off termostaatit ovat modulimittaisia, DIN-kiskoasenteisia ja niissä on numeronäyttö.
Ne soveltuvat lämpötilan perussäätimiksi, tai esimerkiksi näytöllisiksi ylilämpösuojiksi.
ELTH-termostaateissa on vakiona NTC-elementti kytkettynä anturituloon, jolloin voidaan mitata ilman lisäanturia keskuksen/ympäristön lämpötilaa.
Tämä vakiona oleva NTC-elementti voidaan korvata kaapelillisella NTC-anturilla, jolloin voidaan mitata ja säätää jonkin erillisen laitteen lämpötilaa.
Asetusarvoa ja termostaatin parametreja voidaan säätää etulevyn painikkeista.
Valikoimassa on kaksi versiota:
ELTH17 : Yhden modulin levyinen (17,5 mm) termostaatti yhdellä relelähdöllä. Releen toiminta voidaan invertoida, ja saada se näin esim. jäähdytyskäyttöön sopivaksi.
ELTH352 : Kahden modulin levyinen (35 mm) termostaati kahdella lähtöreleellä.
Termostaatteja voi kalibroida ±5 °C.
NTC-anturi ELTH-termostaatille |
Tilausnumero |
Käyttöohjeet
Alla perusasetukset molempiin termostaatteihin (E, F ja G koskevat vain ELTH352-mallia):
(Perusteelliset englanninkieliset käyttöohjeet Tiedostot-osiosta)
Toiminta | Kuvaus | Tehdasasetus |
Mene ohjelmointitilaan: Paina + ja - painikkeita | Näyttöön tulee A I (I = esiasennettu anturi, E= ulkoinen anturi | A I |
Muuta asetusta: Paina - (punainen LED syttyy) | Paina + muuttaaksesi asetuksen E:ksi |
|
Paina - (punainen LED sammuu) | Parametri A ei ole enää aktiivinen |
|
Paina +: Näyttöön tulee seuraava parametri | b 0 ( = negatiivinen | b 0 |
Paina +: Näyttöön tulee seuraava parametri | C 0 ( positiivinen hystereesi, jota käytetään jäähdytyksessä | C 0 |
Paina +: Näyttöön tulee seuraava parametri | d 1 (reletoiminta; 1=OFF=jäähdytys, 2=ON=lämmitys) | d1 |
Paina +: Näyttöön tulee seuraava parametri | E (negatiivinen hystereesi releelle 2, katso b) | E 0 |
Paina +: Näyttöön tulee seuraava parametri | F (positiivinen hystereesi releelle 2, katso C) | F 0 |
Paina +: Näyttöön tulee seuraava parametri | G (releen 2 toiminta, katso d) | G 1 |
Paina +: Näyttöön tulee seuraava parametri | H (näytön kalibrointi) | H 0 |
