CAL CONTROLS
CAL ET2011-mallia voidaan käyttää P-, PI-, PD-, PID-säätimenä tai on/off-termostaattina.
Hystereesi on säädettävissä välillä 1 - 50 °C.
Säätölähdöksi voidaan valita joko rele ohjaamaan esim. kontaktoria, tai jännitelähtö (SSR) ohjamaan esim. puolijohderelettä. Puolijohdereleiden käyttö mahdollistaa sekä lyhyemmän säätöjakson että pienemmän hystereesin käytön ja näin tarkemman säädön.
Jos jännitelähtö valitaan säätölähdöksi, niin relelähtö voidaan käyttää hälytykseen, mutta ei toisinpäin!
ET2011-mallissa on ns. SELFTUNE-toiminto, jolla voidaan optimoida PID-parametrit.
Laitteessa on myös OFFSET-toiminto, jolla voidaan kompensoida esim. pitkien kaapeleiden aiheuttama lisäresistanssi.
Ohjelmointitila voidaan tarvittaessa suojata salasanalla.
Asetusarvon asettelualue voidaan rajata esim. turvallisuussyistä halutulle kapeammalle alueelle.
Toinen asetusarvo voidaan valita käyttöön F-painikkeella (silloin, kun toinen asetusarvo on aktiivinen, vaihtelee
näytössä mittausarvo ja "C2.bE").
Huom! SSR-lähtöä (jännite) voidaan käyttää vain säätölähtönä, ei esim. hälytyksenä.
Pikaohje:
Kuinka mennä ohjelmointitilaan:
Paina SET-nappia, pidä se painettuna ja paina lisäksi nuoli ylös-painiketta --> Con.o
(jos mitään painiketta ei paineta 20 s sisällä, niin poistut ohjelmointitilasta).
Liiku valikossa nuolinäppäimillä tai vaihda valikkoa SET-napilla (katso ohje).
Kuinka tulla pois ohjelmointitilasta:
Älä paina mitään painiketta 20 s aikana.
Kuinka muuttaa arvoja:
Paina SET-painiketta --> muuta arvoja nuolipainikkeilla.
Kuinka muuttaa asetusarvoa:
Poistu ohjelmointitilasta normaalitilaan.
Paina SET-painiketta. Muuta arvoja nuolipainikkeilla.
Asetusarvoa muuttaessasi ÄLÄ paina SET ja nuolipainikkeita yhtä aikaa.
Ensin SET, vapauta, sitten nuoli ylös tai alas.
Uusi arvo vilkkuu hetken, jonka jälkeen se tallentuu automaattisesti.
Tehdasasetuksilla ET2011 on relelähtöinen ON/OFF-termostaatti asteen resoluutiolla ja 2 asteen hystereesillä.
Katso tarkempi ohjelmointiopas ja esiasetukset (Default parameters) kohdasta Tiedostot.
Tiedot |
|
|---|---|

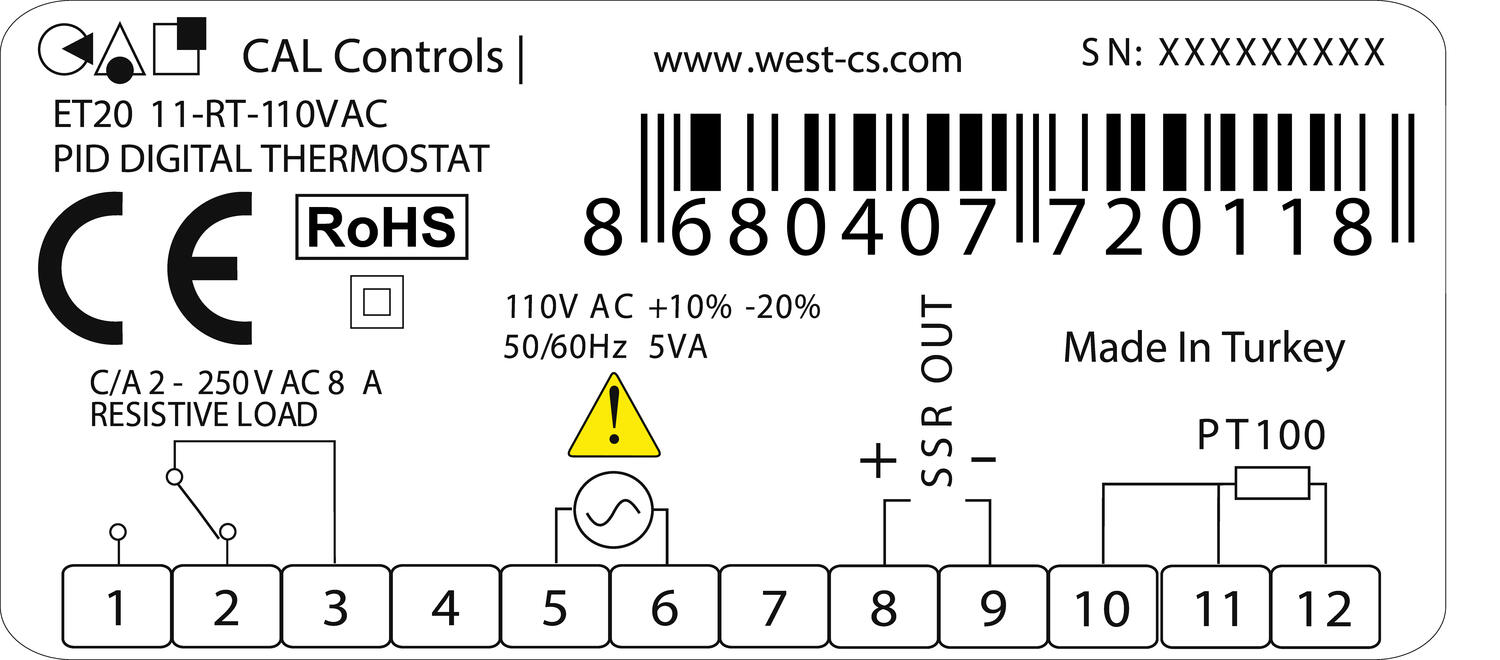

| Anturin tyyppi | PT100 (2- tai 3-johdin) |
| Käyttöjännite | 230 V AC |
| Numeroiden lukumäärä | 4 |
| Tehonkulutus | 5 VA max. |

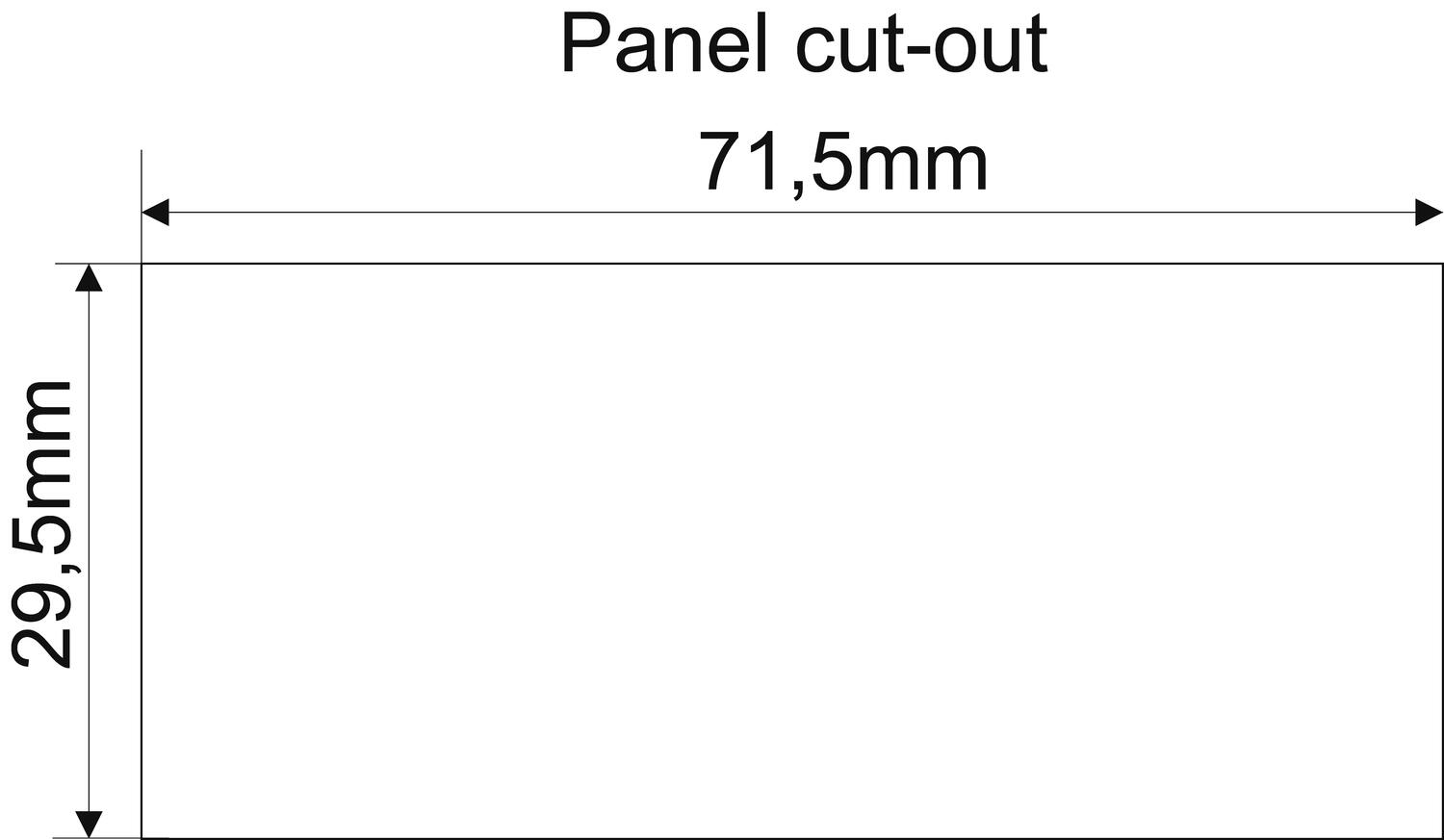

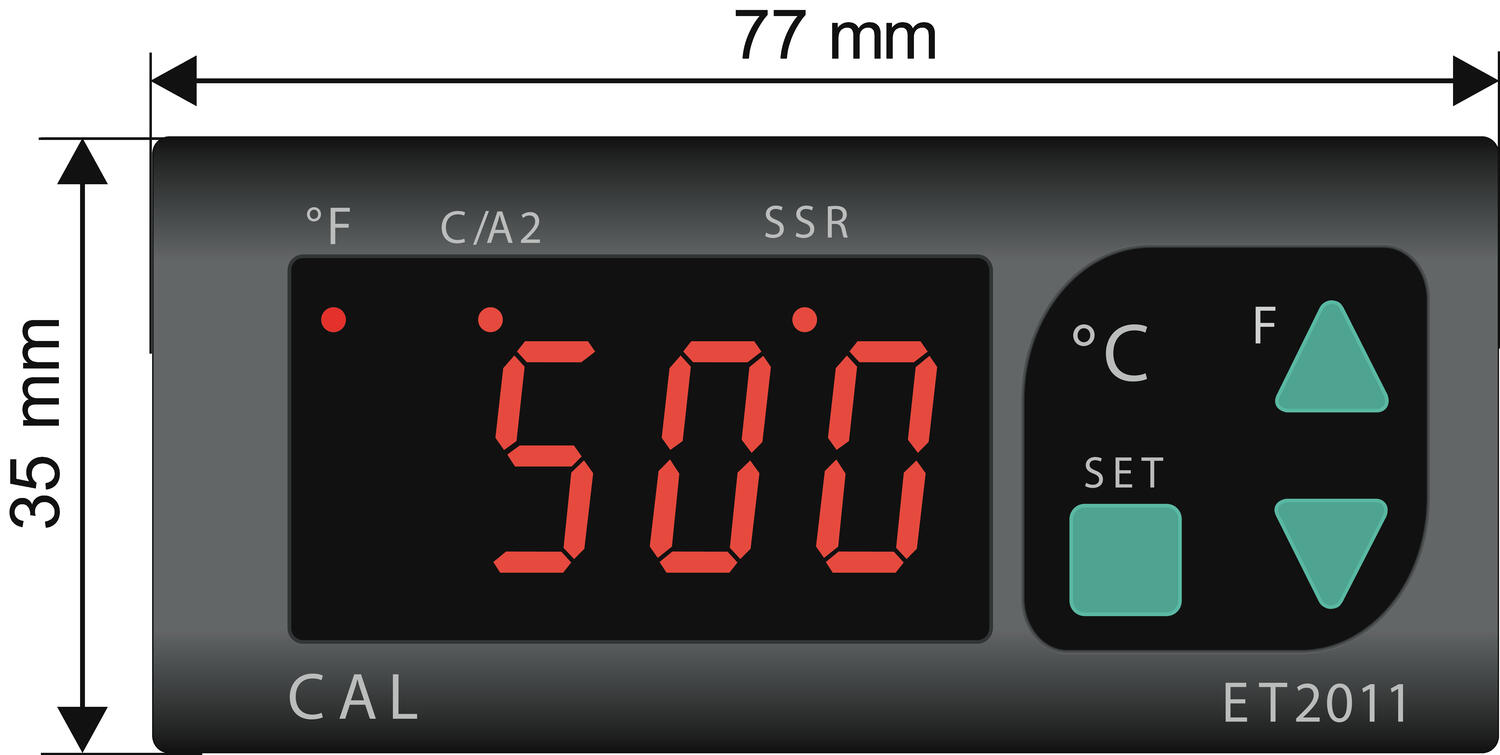

| Paneelin koko | 35x77 mm |
| SSD ulostulo | 12 V DC, max. 20 mA |
| Lämpötilanäyttö | -200 °C ...+600 °C |
| Min. varastointilämpötila | -25 °C |
| Max. varastointilämpötila | 70 °C |
| Max. termostaatin käyttölämpötila | 50 °C |
| Ulostulo | Logiikka (SSR), Rele |
*Invisible Heading* |
|
|---|---|
| Paino | 200 g |
| Hälytys | Ylitys, alitus, band (ylitys tai alitus) |
| Hyväksynnät | CE, EMC, RoHS |
| Säätötyypit | P-, PI-, PD-, PID-säätö tai ON/OFF-termostaatti säädettävällä 1 - 50 °C hystereesillä |

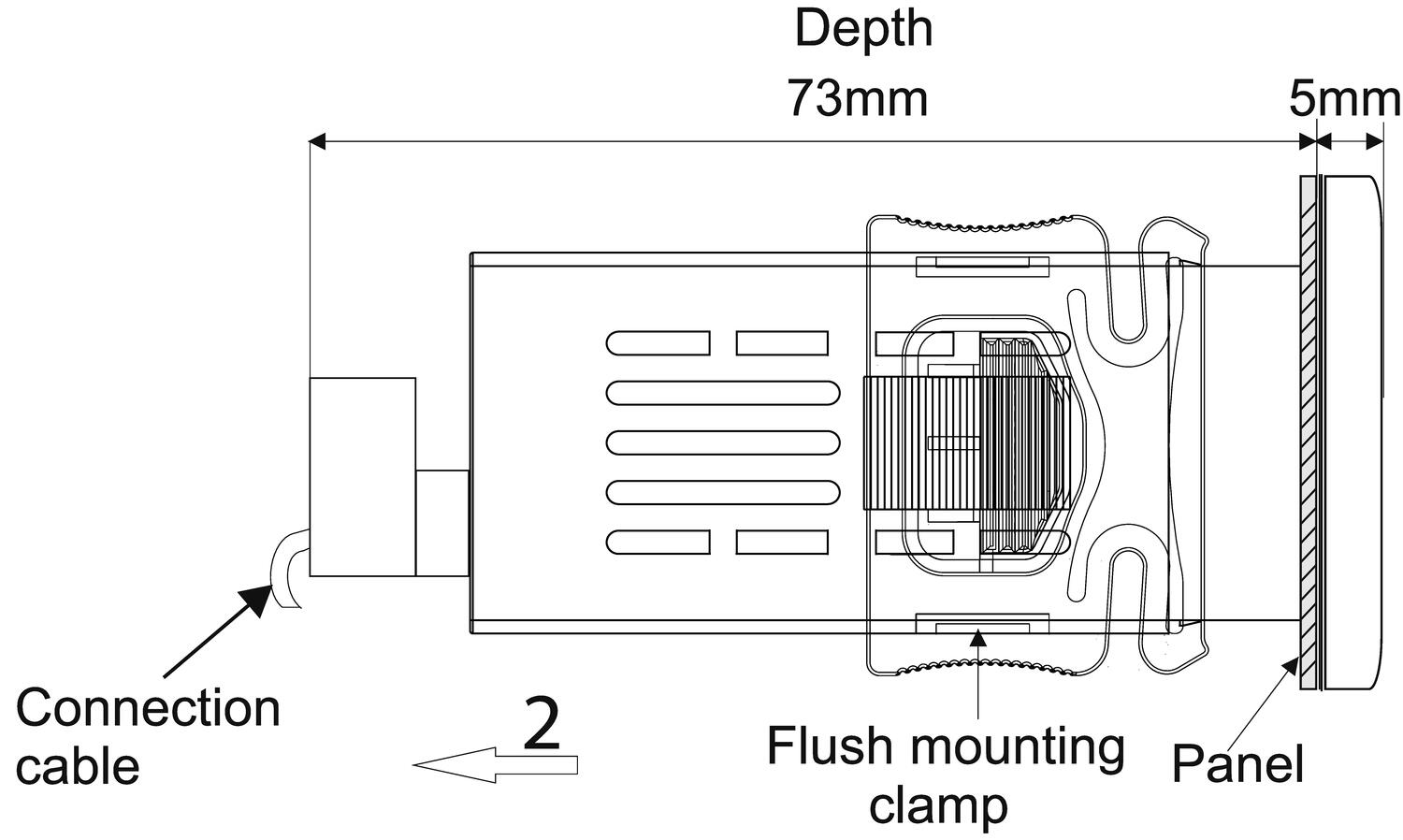

| Syvyys | 73 mm |
| Numeroiden korkeus | 12 mm |
| Taajuus | 50-60 |
| Etupaneelin IP-luokka | IP65 |
| Muisti | 10 vuotta (EEPROM) |
| Asennus | Paneeliasennus |
CAL ET2011-mallia voidaan käyttää P-, PI-, PD-, PID-säätimenä tai on/off-termostaattina.
Hystereesi on säädettävissä välillä 1 - 50 °C.
Säätölähdöksi voidaan valita joko rele ohjaamaan esim. kontaktoria, tai jännitelähtö (SSR) ohjamaan esim. puolijohderelettä. Puolijohdereleiden käyttö mahdollistaa sekä lyhyemmän säätöjakson että pienemmän hystereesin käytön ja näin tarkemman säädön.
Jos jännitelähtö valitaan säätölähdöksi, niin relelähtö voidaan käyttää hälytykseen, mutta ei toisinpäin!
ET2011-mallissa on ns. SELFTUNE-toiminto, jolla voidaan optimoida PID-parametrit.
Laitteessa on myös OFFSET-toiminto, jolla voidaan kompensoida esim. pitkien kaapeleiden aiheuttama lisäresistanssi.
Ohjelmointitila voidaan tarvittaessa suojata salasanalla.
Asetusarvon asettelualue voidaan rajata esim. turvallisuussyistä halutulle kapeammalle alueelle.
Toinen asetusarvo voidaan valita käyttöön F-painikkeella (silloin, kun toinen asetusarvo on aktiivinen, vaihtelee
näytössä mittausarvo ja "C2.bE").
Huom! SSR-lähtöä (jännite) voidaan käyttää vain säätölähtönä, ei esim. hälytyksenä.
Pikaohje:
Kuinka mennä ohjelmointitilaan:
Paina SET-nappia, pidä se painettuna ja paina lisäksi nuoli ylös-painiketta --> Con.o
(jos mitään painiketta ei paineta 20 s sisällä, niin poistut ohjelmointitilasta).
Liiku valikossa nuolinäppäimillä tai vaihda valikkoa SET-napilla (katso ohje).
Kuinka tulla pois ohjelmointitilasta:
Älä paina mitään painiketta 20 s aikana.
Kuinka muuttaa arvoja:
Paina SET-painiketta --> muuta arvoja nuolipainikkeilla.
Kuinka muuttaa asetusarvoa:
Poistu ohjelmointitilasta normaalitilaan.
Paina SET-painiketta. Muuta arvoja nuolipainikkeilla.
Asetusarvoa muuttaessasi ÄLÄ paina SET ja nuolipainikkeita yhtä aikaa.
Ensin SET, vapauta, sitten nuoli ylös tai alas.
Uusi arvo vilkkuu hetken, jonka jälkeen se tallentuu automaattisesti.
Tehdasasetuksilla ET2011 on relelähtöinen ON/OFF-termostaatti asteen resoluutiolla ja 2 asteen hystereesillä.
Katso tarkempi ohjelmointiopas ja esiasetukset (Default parameters) kohdasta Tiedostot.
Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!
Wöhner määrittelee uudelleen, kuinka helppokäyttöinen, turvallinen ja tehokas tehonjakelujärjestelmä voi olla. Lue lisää!
ADEL Systemin CBI60W ja CBI600W ovat älykkäitä DC-UPS-ratkaisuja Ethernet-integraatiolla. Lue lisää!
LOVATO Electric on laajentanut tunnettua GL-sarjan kuormakytkinvalikoimaansa uusilla kokoluokilla, jotka kattavat virta-alueen 1000 A:sta aina 2000 A:iin (AC21A).
Adel Systemsin luotettavat energianjatkuvuusratkaisut auttavat yrityksiä varautumaan sähkökatkoksiin ennakolta. Varmistamalla kriittisten järjestelmien ja prosessien jatkuvuuden vältät yllättävät keskeytykset, suojaat liiketoimintasi tuloksen ja säästyt piilokustannuksilta, jotka muuten jäisivät helposti huomaamatta.
Sähkö–Electricity 26 on uusi kansainvälinen sähköalan ammattitapahtuma, joka kattaa koko toimialan. Tule käymään ja katso mitä osastoltamme 7g120 löytyy!
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Anturin tyyppi | Käyttöjännite | Numeroiden lukumäärä | Tehonkulutus | Paneelin koko | SSD ulostulo | Lämpötilanäyttö | Min. varastointilämpötila | Max. varastointilämpötila | Max. termostaatin käyttölämpötila | Ulostulo | Paino | Hälytys | Hyväksynnät | Säätötyypit | Syvyys | Numeroiden korkeus | Taajuus | Etupaneelin IP-luokka | Muisti | Asennus | Min. käyttöjännite AC | Max. käyttöjännite AC | Min. käyttöjännite DC | Max. käyttöjännite DC | Releulostulo | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Termostaatti PT100, 230 V AC, etulevy 35x77 mm
Tuotenumero:
ET2011-RT-230
Kopioitu!
|
PT100 (2- tai 3-johdin)
|
230 V AC
|
4
|
5 VA max.
|
35x77 mm
|
12 V DC, max. 20 mA
|
-200 °C ...+600 °C
|
-25 °C
|
70 °C
|
50 °C
|
Logiikka (SSR), Rele
|
200 g
|
Ylitys, alitus, band (ylitys tai alitus)
|
CE, EMC, RoHS
|
P-, PI-, PD-, PID-säätö tai ON/OFF-termostaatti säädettävällä 1 - 50 °C hystereesillä
|
73 mm
|
12 mm
|
50-60
|
IP65
|
10 vuotta (EEPROM)
|
Paneeliasennus
|
|
|
|
|
|
|
||
|
Termostaatti PT100, 9-30 V DC, etulevy 35x77 mm
Tuotenumero:
ET2011-RT-SM
Kopioitu!
|
PT100 (2- tai 3-johdin)
|
|
4
|
5 VA max.
|
35x77 mm
|
12 V DC, max. 20 m
|
|
-25 °C
|
70 °C
|
50 °C
|
Logiikka (SSR), Rele
|
200 g
|
Ylitys, alitus, band (ylitys tai alitus)
|
CE, EMC, RoHS
|
P-, PI-, PD-, PID-säätö tai ON/OFF-termostaatti säädettävällä 1 - 50 °C hystereesillä
|
73 mm
|
12 mm
|
50-60
|
IP65
|
10 vuotta ( EEPROM)
|
Paneeliasennus
|
7 V
|
24 V
|
9 V
|
30 V
|
8 A, 250 V AC, resistiivistä kuormaa
|
|
