RM34 lämpötilarele
RM34 lämpötilareleen anturina on 2- tai 3-johtiminen Pt100-anturi (DIN43760). Mittausalueita on valittavissa neljä. Releen aktivoituminen, viive, invertoitu toiminta sekä mittausalueet valitaan releen pohjassa olevilla neljällä DIP-kytkimellä. Releet päästävät oikosulku- tai kaapelikatkotilanteissa.
Tekniset tiedot
Syöttöjännite | 12 – 50 V DC tai 230 V AC |
Eristysjännite | Syöttö-tulo-lähtö 3,75 kV |
Tehonkulutus | 3 VA |
Käyttölämpötila | -20 °C...+60 °C |
Lämpötilakerroin | <0,01 %/ºC |
Tilatiedot | Vihreä LED jatkuva: |
DIP-kytkimet | S1-S2: Releen viivee ja invertointi (ks.taulukko) |
Potentiometrit | Pot 1 Asetusarvo, 0-100 % mittausalueesta |
Hystereesi | 1 °C |
Anturikytkentä | 6-7 Pt100 |
Lähtöreleet | rele 1 (1-3-4) 8 A – 250 V AC |
Paino | 190 g |
EMC | EN50081-1, EN50082-2, EN60730, CE |
SW 1 | SW 2 | ex. no. | Toiminto |
Off | Off | 1 | Rele vetää kun asetusarvo saavutetaan. Päästöviive. |
On | Off | 2 | Rele päästää kun asetusarvo saavutetaan. Vetoviive. |
Off | On | 3 | Vetoviive asetusarvon saavutuksen jälkeen. |
On | On | 4 | Päästöviive kun asetusarvo saavutetaan. |
SW 3 | SW 4 | Mittausalue | |
Off | Off | -50 °C...+50 °C | |
On | Off | 0 °C...100 °C | |
Off | On | 50 °C...150 °C | |
On | On | 100 °C...200 °C | |

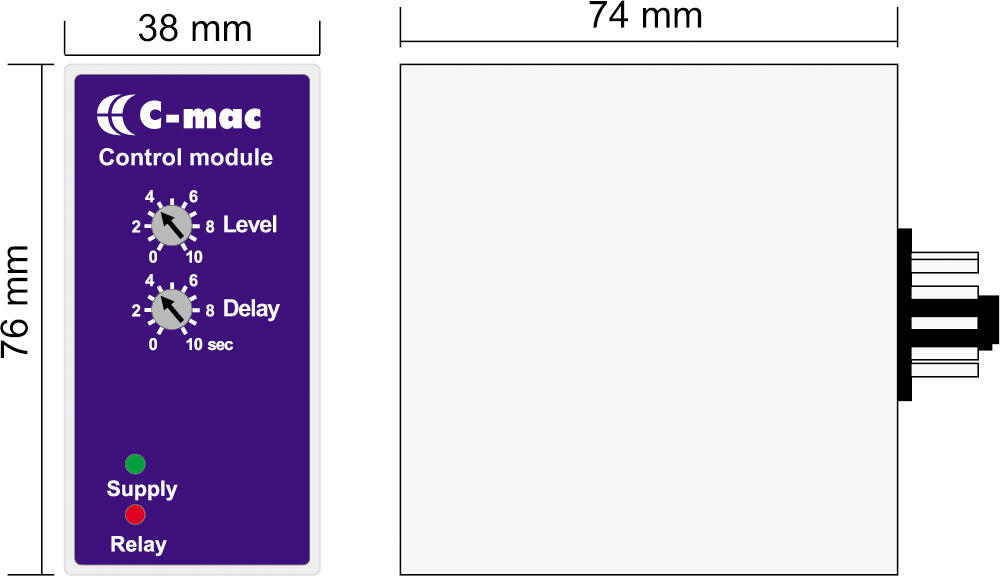

Mitat

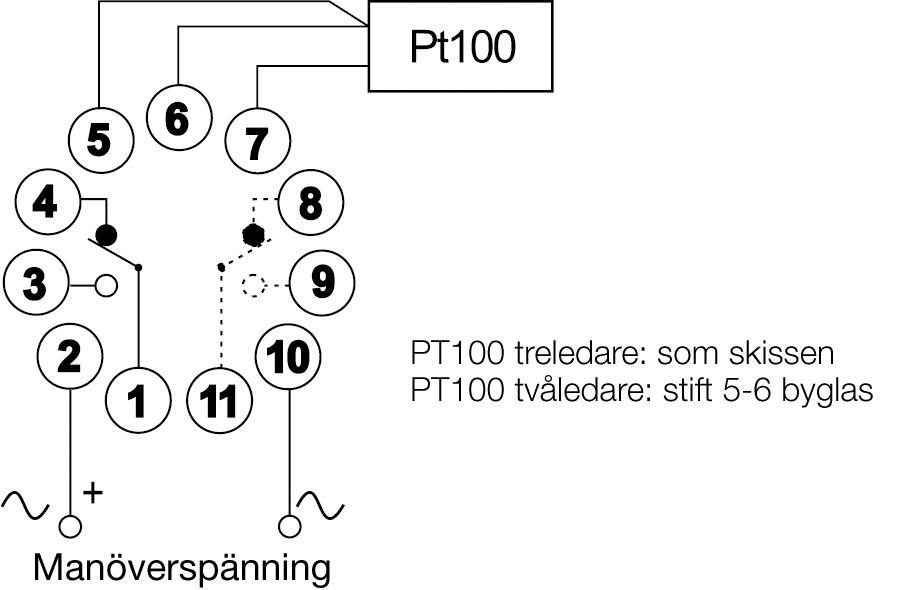

Kytkentä
Tilausnumerot
Tilausnumero | Kuvaus | Käyttöjännite |
RM3421.230 | Lämpötilarele | 230 V AC |
RM3424.012 | Lämpötilarele | 12-50 V DC |
- Neljä mittausaluetta -50...+200ºC Pt100-anturille
- Säädöt asetusarvolle ja viiveelle
- Kaksi lähtörelettä ja invertointimahdollisuus
