THERMOSYSTEMS

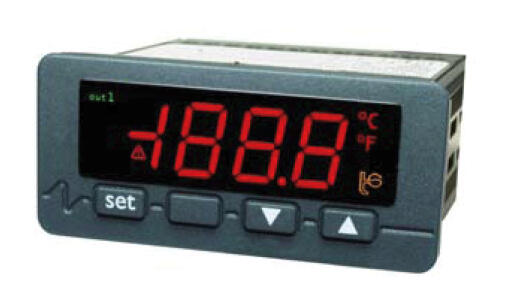

Thermosystemsin TS430M-sarjan termostaatit ovat monipuolisia ja helppokäyttöisiä. Ne ovat paneeliasenteisia ja niissä on kolmen ja puolen numeron punainen LED-näyttö. Etulevyn koko on 33 x 75 mm. Tuloiksi on ohjelmallisesti valittavissa J- tai K-tyypin termopari, NTC- tai PTC-termistori, Pt100/Pt1000-anturi, sekä 0/2-10 V ja 0/4-20 mA standardiviestit. Lähtönä termostaatissa on vaihtokärkirele.
Pikaohje TS430-sarjan termostaateille:
> Paina ylös-alas nuolia yhtä aikaa niin kauan, että tulee näkyviin PA.
> Sitten paina SET, ja pitäisi tulla 0. Kelaa alas-nuolella, kunnes tulee -19.
> Paina taas SET. Sitten paina ylös-alas-nuolia yhtä aikaa niin kauan, että tulee SP
( = set point).
> Se on ensimmäinen parametri. ( tämä on niitä harvoja, joita voi vaihtaa myöhemminkin
> normaalitilassa).
> Parametreja kelataan nuolilla, ja niiden arvoja muutetaan SET + nuolinäppäily + SET.
> P0-parametrilla valitaan anturityyppi. Esim. "4" on 3-johdin PT100 -> muista lenkittää 11 ja 12 navat. "2" on J-tyypin termopari ja niin edelleen.
> Seuraavia parametrejä ( katso ohje) tarpeen mukaan.
> r0-parametriksi valitse esimerkiksi 2, joka on hystereesi.
Tiedot |
|
---|---|
IP-luokka | IP65 |
Min. käyttöjännite AC | 12 V |
Max. käyttöjännite AC | 24 V |
Min. käyttöjännite DC | 12 V |
Max. käyttöjännite DC | 24 V |
Asennusreikä | 29 x 71 mm |
Lähdöt | 16 A ( 250 V A) vaihtokärkirele |
Paino | 200 g |
*Invisible Heading* |
|
---|---|
Liittimet | 2,5 mm² |
Mitat | 75 x 33 x 59 mm |
Näyttö | Kolmen ja puolen numeron (-1999/1999) punainen LED-näyttö. LEDien korkeus 13,2 mm |
Hystereesi | Säädettävissä välillä 0,1 ... 99,0 °C |
Kotelon materiaali | Itsestään sammuva kestomuovi |
Mittaustulo | Katso Tuotekuvaus-osion tulovaihtoehdot |
Kosteus | 10...90 %, ei kondensoituva |
Thermosystemsin TS430M-sarjan termostaatit ovat monipuolisia ja helppokäyttöisiä. Ne ovat paneeliasenteisia ja niissä on kolmen ja puolen numeron punainen LED-näyttö. Etulevyn koko on 33 x 75 mm. Tuloiksi on ohjelmallisesti valittavissa J- tai K-tyypin termopari, NTC- tai PTC-termistori, Pt100/Pt1000-anturi, sekä 0/2-10 V ja 0/4-20 mA standardiviestit. Lähtönä termostaatissa on vaihtokärkirele.
Pikaohje TS430-sarjan termostaateille:
> Paina ylös-alas nuolia yhtä aikaa niin kauan, että tulee näkyviin PA.
> Sitten paina SET, ja pitäisi tulla 0. Kelaa alas-nuolella, kunnes tulee -19.
> Paina taas SET. Sitten paina ylös-alas-nuolia yhtä aikaa niin kauan, että tulee SP
( = set point).
> Se on ensimmäinen parametri. ( tämä on niitä harvoja, joita voi vaihtaa myöhemminkin
> normaalitilassa).
> Parametreja kelataan nuolilla, ja niiden arvoja muutetaan SET + nuolinäppäily + SET.
> P0-parametrilla valitaan anturityyppi. Esim. "4" on 3-johdin PT100 -> muista lenkittää 11 ja 12 navat. "2" on J-tyypin termopari ja niin edelleen.
> Seuraavia parametrejä ( katso ohje) tarpeen mukaan.
> r0-parametriksi valitse esimerkiksi 2, joka on hystereesi.
PPQZ on litteä halogeenivapaa kaapelimerkki, joka toimitetaan esikatkaistuna valmiilla rei’illä. Merkintä on helppo asentaa kaapeliin nippusiteillä.
Auer Signal on julkistanut uuden tuoteperheen, joka vastaa kasvavaan kysyntään entistä kehittyneemmille merkinantolaitteille joiden luotettavuus on ensisijaisen tärkeää.
Tehokas ja turvallinen kaapeliläpivienti on keskeinen tekijä teollisuus- ja sähköasennuksissa.
Pitkään jatkunut yhteistyö ja kehitys palkittiin ja saimme kunnian olla Auer Signalin Vuoden Partner 2024!
Oikean jäähdyttimen valitseminen koteloosi auttaa sinua välttämään yli- tai alimitoitusta ja suojaa järjestelmääsi ei-toivotuilta seurauksilta.
DF Electric on erikoistunut sulakkeisiin, sulakepesiin ja muuntajiin vuodesta 1987 lähtien. Barcelonasta käsin toimiva yritys on Espanjan markkinajohtaja ja tunnettu kansainvälisesti kilpailukykyisestä tuotevalikoimastaan.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Suosikit | Tilausnumero: | IP-luokka | Min. käyttöjännite AC | Max. käyttöjännite AC | Min. käyttöjännite DC | Max. käyttöjännite DC | Asennusreikä | Lähdöt | Paino | Liittimet | Mitat | Näyttö | Hystereesi | Kotelon materiaali | Mittaustulo | Kosteus | Max. käyttölämpötila | Hinta | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]()
Elektroninen termostaatti, 12-24 V AC/DC
Tuotenumero:
TS430-M024
Kopioitu!
|
IP65
|
12 V
|
24 V
|
12 V
|
24 V
|
29 x 71 mm
|
16 A ( 250 V A) vaihtokärkirele
|
200 g
|
2,5 mm²
|
75 x 33 x 59 mm
|
Kolmen ja puolen numeron (-1999/1999) punainen LED-näyttö. LEDien korkeus 13,2 mm
|
Säädettävissä välillä 0,1 ... 99,0 °C
|
Itsestään sammuva kestomuovi
|
Katso Tuotekuvaus-osion tulovaihtoehdot
|
10...90 %, ei kondensoituva
|
|
| ||
![]()
Elektroninen termostaatti, 230 V AC
Tuotenumero:
TS430-M230
Kopioitu!
|
IP65
|
230 V
|
230 V
|
|
|
29 x 71 mm
|
|
200 g
|
2,5 mm²
|
75 x 33 x 59 mm
|
Kolmen ja puolen numeron ( -1999/1999) punainen LED-näyttö. LEDien korkeus 13.2 mm.
|
Säädettävissä välillä 0,1 ...99,0 °C
|
Itsestään sammuva kestomuovi
|
Katso Tuotekuvaus-osion tulovaihtoehdot
|
10...90 %, ei kondensoituva.
|
55 °C
|
|
