LOVATO

Kuormakytkin GA...A-sarja

16-160 A, DIN/oviasennus

KOMPAKTI KOKO

3-napaiset 16-63 A kuormakytkimet ovat ainostaan 36 mm leveitä ja 63-160 A kytkimet 70 mm leveitä.



MODULAARISUUS

Kuormakytkimet toimitetaan 3-napaisena, mutta 4-napa, N-, MAA- ja signaalikoskettimet voidaan asentaa molemmin puolin kytkintä ilman työkaluja.



VAIHTOKYTKIMET (I-0-II)

Vaihtokytkimen pystyy rakentamaan kahdesta 3-napaisesta kuormakytkimestä käyttämällä GAX5000 (16-63 A) tai GAX50001 (63-160 A) mekaanista lukitusta.



6- JA 8-NAPAISET KYTKIMET

Käyttämällä GAX6000 (16-63 A) tai GAX6001 (63-125 A) mekaanista lukitusta, saadaan kahdesta 3-napaisesta kuormakytkimestä rakennettua 6-napainen kytkin. Kytkimeen saadaan lisätty myös 7- ja 8-napa (GAX42....)





Lue lisää
  • Asennus DIN-kiskolle tai ovisarjalla
  • Kompakti koko
  • Laaja valikoima tarvikkeita

Valitse tuote

Valitse tuote
Lovato Electric.png

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Asennus DIN-kisko 35 mm, Asennusruuvit
Napaluku 3
Väri Musta/harmaa

Nimellisvirta
Terminen nimellisvirta Ith 16 A
IEC Nimellisvirta Ie AC21A 400 V 16 A
IEC Nimellisvirta Ie AC21A/500 V 16 A
IEC Nimellisvirta Ie AC21A/690 V 16 A
IEC Nimellisvirta Ie AC22A 400 V 16 A
IEC Nimellisvirta Ie AC22A/500 V 16 A
IEC Nimellisvirta Ie AC22A/690 V 16 A
IEC Nimellisvirta Ie AC23A 400 V 16 A
IEC Nimellisvirta Ie AC23A/500 V 16 A
IEC Nimellisvirta Ie AC23A/690 V 16 A

Nimellisteho
IEC Nimellisteho AC23A/690 V 11 kW

Nimellinen eristysjännite
Nimellinen eristysjännite Ui 1000 V

UL/CSA mukaan
Virta-arvo, yleiskäyttöön 16 A
Max. käyttöjännite 600 V
Hevosvoima-arvot 240 V 5 HP
Hevosvoima-arvot 480 V 10 HP
Hevosvoima-arvot 600 V 10 HP
Moottorin täyskuormitusvirta 240 V 15,2 A
Moottorin täyskuormitusvirta 480 V 14 A
Moottorin täyskuormitusvirta 600 V 11 A

*Invisible Heading*
Oikosulkukestoisuus 5 kA
Short circuit ratings with fuse RK5/30

Muuta
Johdinkoko 0,75-16 mm²
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 55 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 70 °C
Sähköinen elinikä 100 000 sykliä (AC21A)
Mekaaninen elinikä 100 000 sykliä
Korkeus 78 mm
Leveys 36 mm
Syvyys 70 mm
Paino 0,146 kg
Hyväksynnät CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
Max. kiristysmomentti 2
Min. kiristysmomentti 1,8
Nimellinen oikosulun sulkemiskyky 50 kA
Nimellinen katkaisukyky AC23A/400 V 320 A
Nimellinen kytkentäkyky AC23A/400 V 400 A
Nimellinen impulssijännite Uimp 8 kV
Nimellinen lyhytaikainen syöksyvirta (1s) Icw rms 0,8 kA

Tiedostot

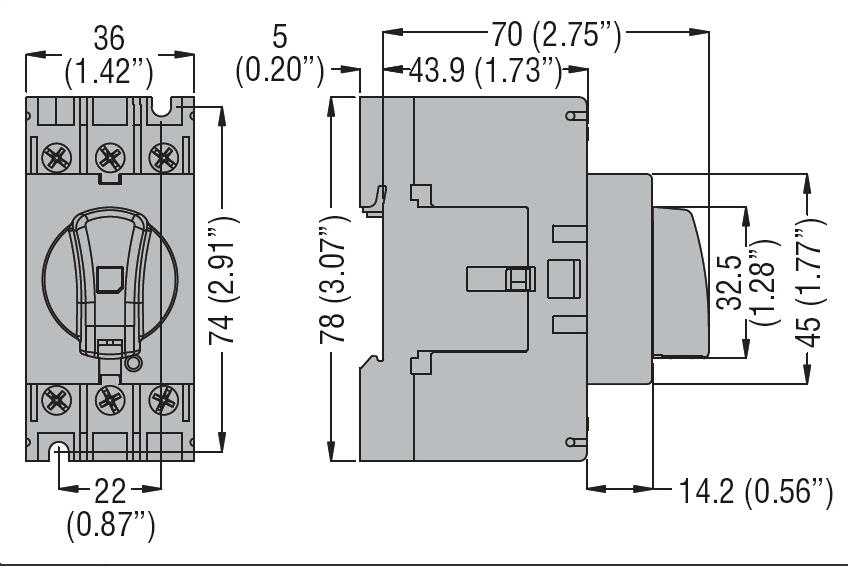

Mitat ja kytkennät

Tuotekuvaus

KOMPAKTI KOKO

3-napaiset 16-63 A kuormakytkimet ovat ainostaan 36 mm leveitä ja 63-160 A kytkimet 70 mm leveitä.



MODULAARISUUS

Kuormakytkimet toimitetaan 3-napaisena, mutta 4-napa, N-, MAA- ja signaalikoskettimet voidaan asentaa molemmin puolin kytkintä ilman työkaluja.



VAIHTOKYTKIMET (I-0-II)

Vaihtokytkimen pystyy rakentamaan kahdesta 3-napaisesta kuormakytkimestä käyttämällä GAX5000 (16-63 A) tai GAX50001 (63-160 A) mekaanista lukitusta.



6- JA 8-NAPAISET KYTKIMET

Käyttämällä GAX6000 (16-63 A) tai GAX6001 (63-125 A) mekaanista lukitusta, saadaan kahdesta 3-napaisesta kuormakytkimestä rakennettua 6-napainen kytkin. Kytkimeen saadaan lisätty myös 7- ja 8-napa (GAX42....)





Tarvikkeet

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Terminen nimellisvirta Ith Väri Napaluku Hinta

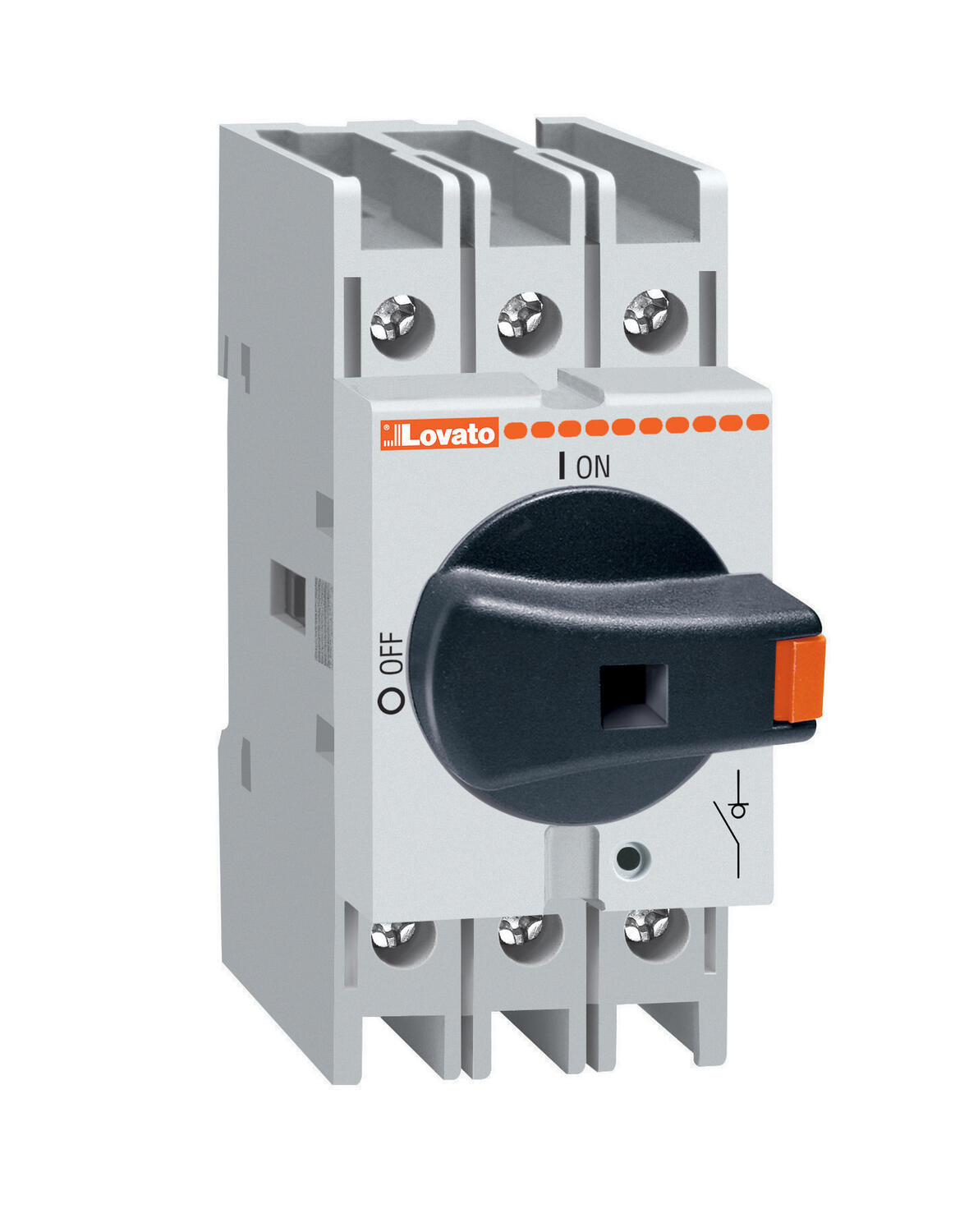

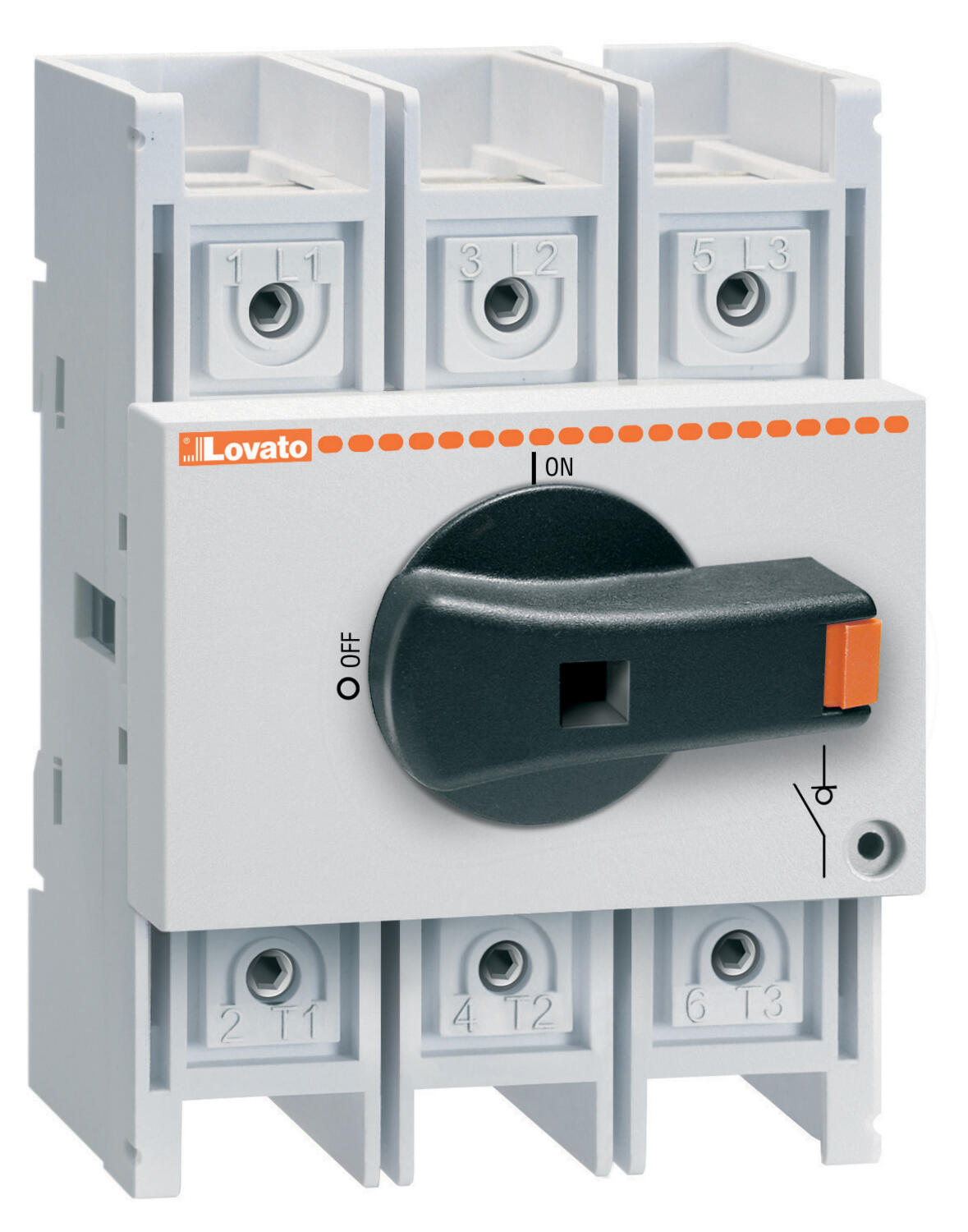

Kuormakytkin 3-napainen
Kuormakytkin 16 A 3-nap.
Tuotenumero:
GA016A Kopioitu!
16 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 25 A 3-nap.
Tuotenumero:
GA025A Kopioitu!
25 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 32 A 3-nap.
Tuotenumero:
GA032A Kopioitu!
32 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 40 A 3-nap.
Tuotenumero:
GA040A Kopioitu!
40 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 63 A (AC22A 45 A) 3-nap.
Tuotenumero:
GA063SA Kopioitu!
63 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 63 A 3-nap.
Tuotenumero:
GA063A Kopioitu!
63 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 80 A 3-nap.
Tuotenumero:
GA080A Kopioitu!
80 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 100 A 3-nap.
Tuotenumero:
GA100A Kopioitu!
100 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 125 A 3-nap.
Tuotenumero:
GA125A Kopioitu!
125 A
Musta/harmaa
3
Kuormakytkin 3-napainen
Kuormakytkin 160 A 3-nap.
Tuotenumero:
GA160A Kopioitu!
160 A
Musta/harmaa
3

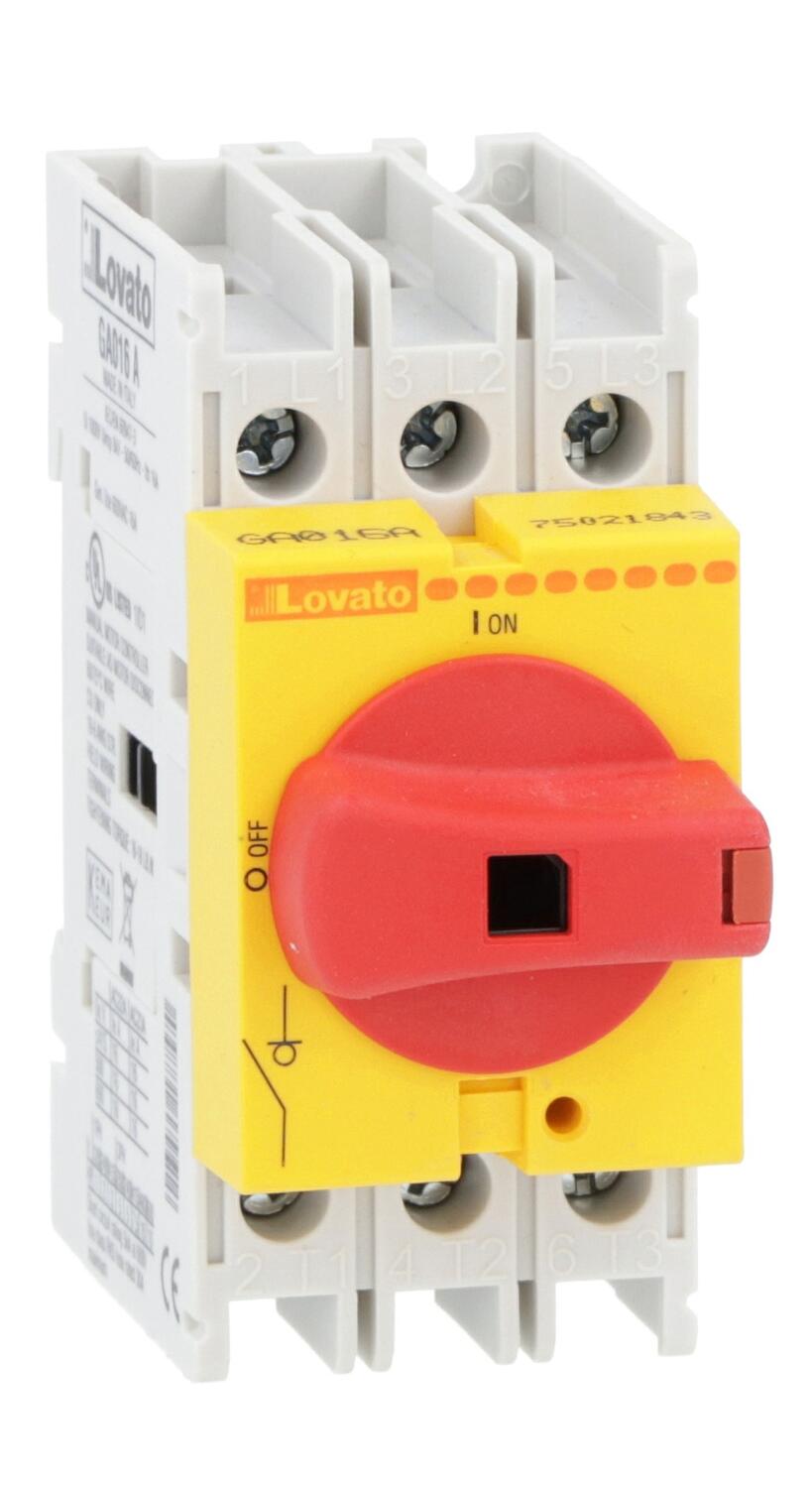

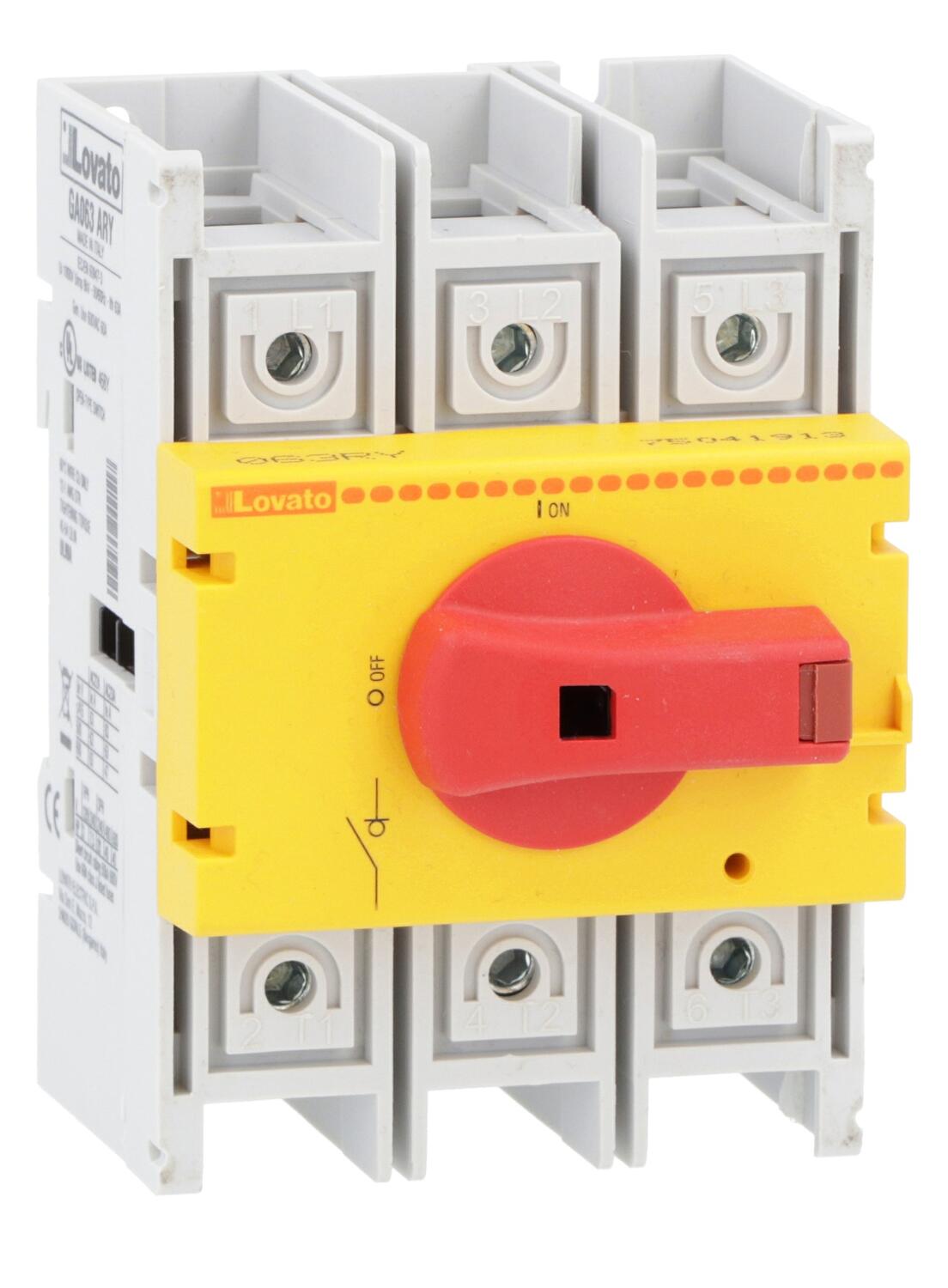

Kuormakytkin 3-napainen
Kuormakytkin 16 A 3-nap.
Tuotenumero:
GA016ARY Kopioitu!
16 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 25 A 3-nap.
Tuotenumero:
GA025ARY Kopioitu!
25 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 32 A 3-nap.
Tuotenumero:
GA032ARY Kopioitu!
32 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 40 A 3-nap.
Tuotenumero:
GA040ARY Kopioitu!
40 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 63 A (AC22A 45 A) 3-nap.
Tuotenumero:
GA063SARY Kopioitu!
63 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 63 A 3-nap.
Tuotenumero:
GA063ARY Kopioitu!
63 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 80 A 3-nap.
Tuotenumero:
GA080ARY Kopioitu!
80 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 100 A 3-nap.
Tuotenumero:
GA100ARY Kopioitu!
100 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 125 A 3-nap.
Tuotenumero:
GA125ARY Kopioitu!
125 A
Punainen/keltainen
3
Kuormakytkin 3-napainen
Kuormakytkin 160 A 3-nap.
Tuotenumero:
GA160ARY Kopioitu!
160 A
Punainen/keltainen
3
