LOVATO

Kuormakytkin GA...C-sarja

16-160 A, kansiasennus

KOMPAKTI KOKO

3-napaiset 16-40 A kytkimet ovat ainostaan 36 mm leveitä ja 63-125 A kytkimet 70 mm leveitä.



MODULAARISUUS

Kuormakytkimet toimitetaan 3-napaisena, mutta 4-napa, N-, MAA- ja signaalikoskettimet voidaan asentaa molemmin puolin kytkintä ilman työkaluja.









Lue lisää
  • Asennus kanteen
  • Laaja valikoima tarvikkeita
  • 3- tai 4-napaisena

Valitse tuote

Valitse tuote
Lovato Electric.png

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Asennus Paneeliasennus
Napaluku 3

Nimellisvirta
Terminen nimellisvirta Ith 16 A
IEC Nimellisvirta Ie AC21A 400 V 16 A
IEC Nimellisvirta Ie AC21A/500 V 16 A
IEC Nimellisvirta Ie AC21A/690 V 16 A
IEC Nimellisvirta Ie AC22A 400 V 16 A
IEC Nimellisvirta Ie AC22A/500 V 16 A
IEC Nimellisvirta Ie AC22A/690 V 16 A
IEC Nimellisvirta Ie AC23A 400 V 16 A
IEC Nimellisvirta Ie AC23A/500 V 16 A
IEC Nimellisvirta Ie AC23A/690 V 16 A

Nimellisteho
IEC Nimellisteho AC23A/690 V 11 kW

Nimellinen eristysjännite
Nimellinen eristysjännite Ui 1000 V

UL/CSA mukaan
Virta-arvo, yleiskäyttöön 16 A
Max. käyttöjännite 600 V
Hevosvoima-arvot 240 V 5 HP
Hevosvoima-arvot 480 V 10 HP
Hevosvoima-arvot 600 V 10 HP
Moottorin täyskuormitusvirta 240 V 15,2 A
Moottorin täyskuormitusvirta 480 V 14 A
Moottorin täyskuormitusvirta 600 V 11 A

*Invisible Heading*
Oikosulkukestoisuus 5 kA
Short circuit ratings with fuse RK5/30

Muuta
Johdinkoko 0,75-16 mm²
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 55 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 70 °C
Sähköinen elinikä 100 000 sykliä (AC21A)
Mekaaninen elinikä 100 000 sykliä
Korkeus 78 mm
Leveys 36 mm
Syvyys 73,5 mm
Paino 0,146 kg
Hyväksynnät CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
Max. kiristysmomentti 2
Min. kiristysmomentti 1,8
Nimellinen oikosulun sulkemiskyky 50 kA
Nimellinen katkaisukyky AC23A/400 V 320 A
Nimellinen kytkentäkyky AC23A/400 V 400 A
Nimellinen impulssijännite Uimp 8 kV
Nimellinen lyhytaikainen syöksyvirta (1s) Icw rms 0,8 kA

Tiedostot

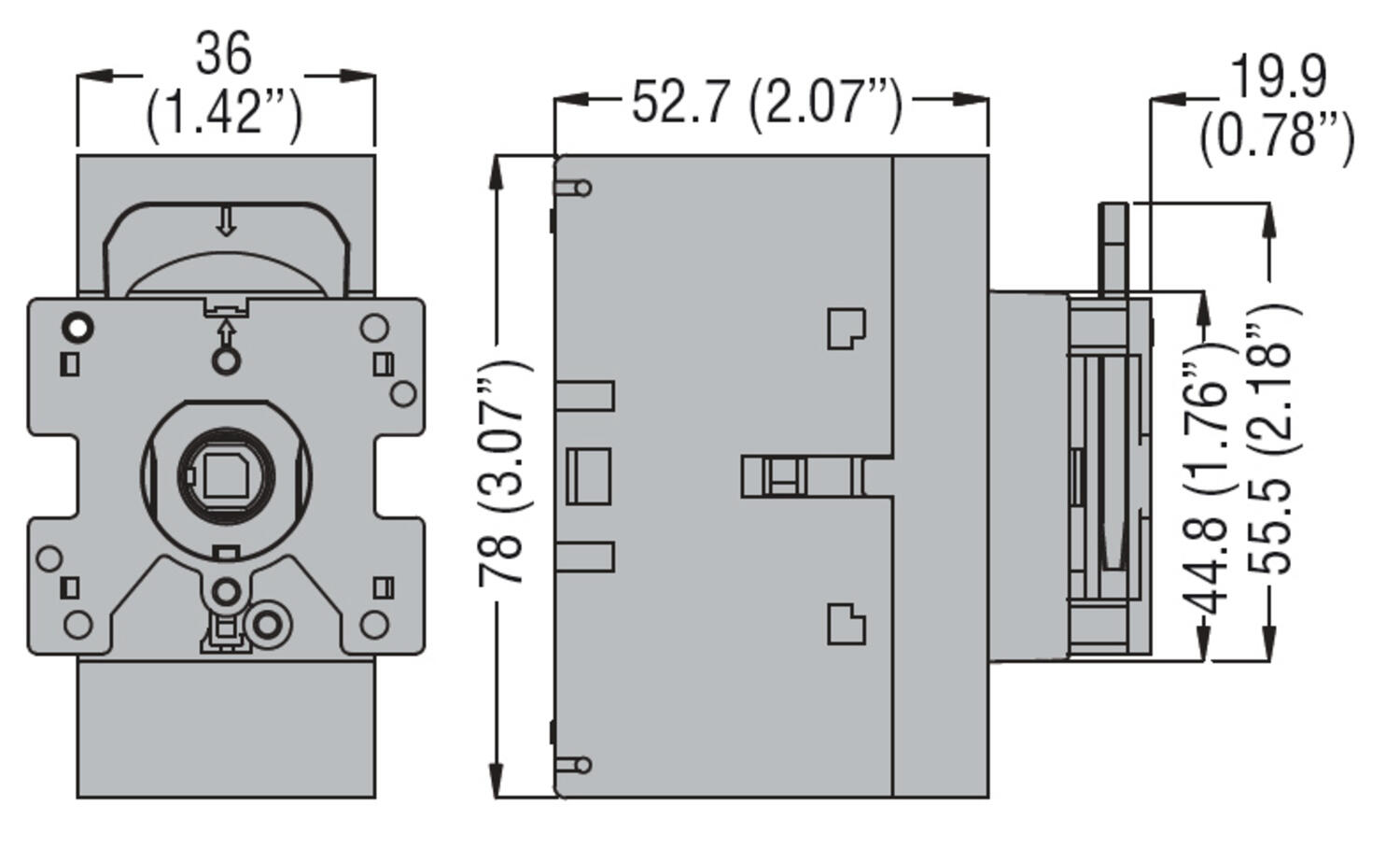

Mitat ja kytkennät

Tuotekuvaus

KOMPAKTI KOKO

3-napaiset 16-40 A kytkimet ovat ainostaan 36 mm leveitä ja 63-125 A kytkimet 70 mm leveitä.



MODULAARISUUS

Kuormakytkimet toimitetaan 3-napaisena, mutta 4-napa, N-, MAA- ja signaalikoskettimet voidaan asentaa molemmin puolin kytkintä ilman työkaluja.









Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Terminen nimellisvirta Ith Napaluku Hinta

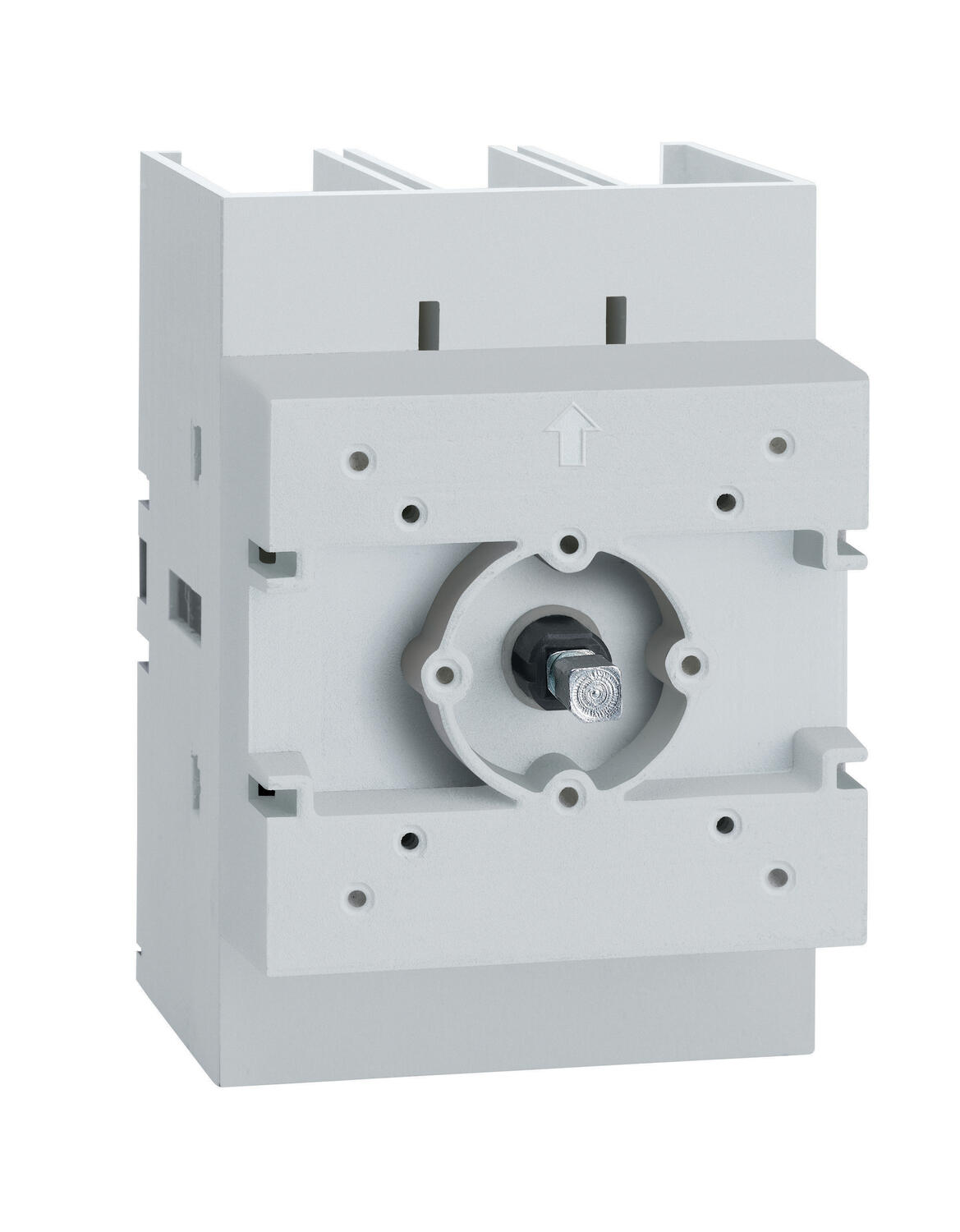

Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 16A 3-nap. kansiasennus
Tuotenumero:
GA016C Kopioitu!
16 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 25A 3-nap. kansiasennus
Tuotenumero:
GA025C Kopioitu!
25 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 32A 3-nap. kansiasennus
Tuotenumero:
GA032C Kopioitu!
32 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 40A 3-nap. kansiasennus
Tuotenumero:
GA040C Kopioitu!
40 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 63A 3-nap. kansiasennus
Tuotenumero:
GA063C Kopioitu!
63 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 80A 3-nap. kansiasennus
Tuotenumero:
GA080C Kopioitu!
80 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 100A 3-nap. kansiasennus
Tuotenumero:
GA100C Kopioitu!
100 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 125A 3-nap. kansiasennus
Tuotenumero:
GA125C Kopioitu!
125 A
3
Kuormakytkin 3-napainen kansiasennuksella
Kuormakytkin 160A 3-nap. kansiasennus
Tuotenumero:
GA160C Kopioitu!
160 A
3
