LOVATO
Yleistä |
|
---|---|
Asennus | DIN-kisko 35 mm, Asennusruuvit |
Napaluku | 3 |
Nimellisvirta |
|
Terminen nimellisvirta Ith | 160 A |
IEC Nimellisvirta Ie AC21A 400 V | 160 A |
IEC Nimellisvirta Ie AC21A/500 V | 160 A |
IEC Nimellisvirta Ie AC21A/690 V | 160 A |
IEC Nimellisvirta Ie AC22A 400 V | 160 A |
IEC Nimellisvirta Ie AC22A/500 V | 160 A |
IEC Nimellisvirta Ie AC22A/690 V | 160 A |
IEC Nimellisvirta Ie AC23A 400 V | 160 A |
IEC Nimellisvirta Ie AC23A/500 V | 160 A |
IEC Nimellisvirta Ie AC23A/690 V | 160 A |
Nimellisteho |
|
IEC Nimellisteho AC23A/690 V | 144 kW |
Nimellinen eristysjännite |
|
Nimellinen eristysjännite Ui | 1000 V |
Muuta |
|
---|---|
Johdinkoko | 70-185 mm² |
Min. käyttölämpötila | -25 °C |
Max. käyttölämpötila | 55 °C |
Mekaaninen elinikä | 20 000 sykliä |
Korkeus | 154,9 mm |
Leveys | 162,3 mm |
Paino | 1,74 kg |
Hyväksynnät | EN60947-3, IEC 60947-3, IEC 60947-1 |
Max. kiristysmomentti | 22 |
Min. kiristysmomentti | 15 |
Nimellinen oikosulun sulkemiskyky | 100 kA |
Nimellinen katkaisukyky AC23A/400 V | 1280 A |
Nimellinen kytkentäkyky AC23A/400 V | 1600 A |
Nimellinen impulssijännite Uimp | 12 kV |
Nimellinen lyhytaikainen syöksyvirta (1s) Icw rms | 8 kA |
Suositeltu sulake | gG 160 A |

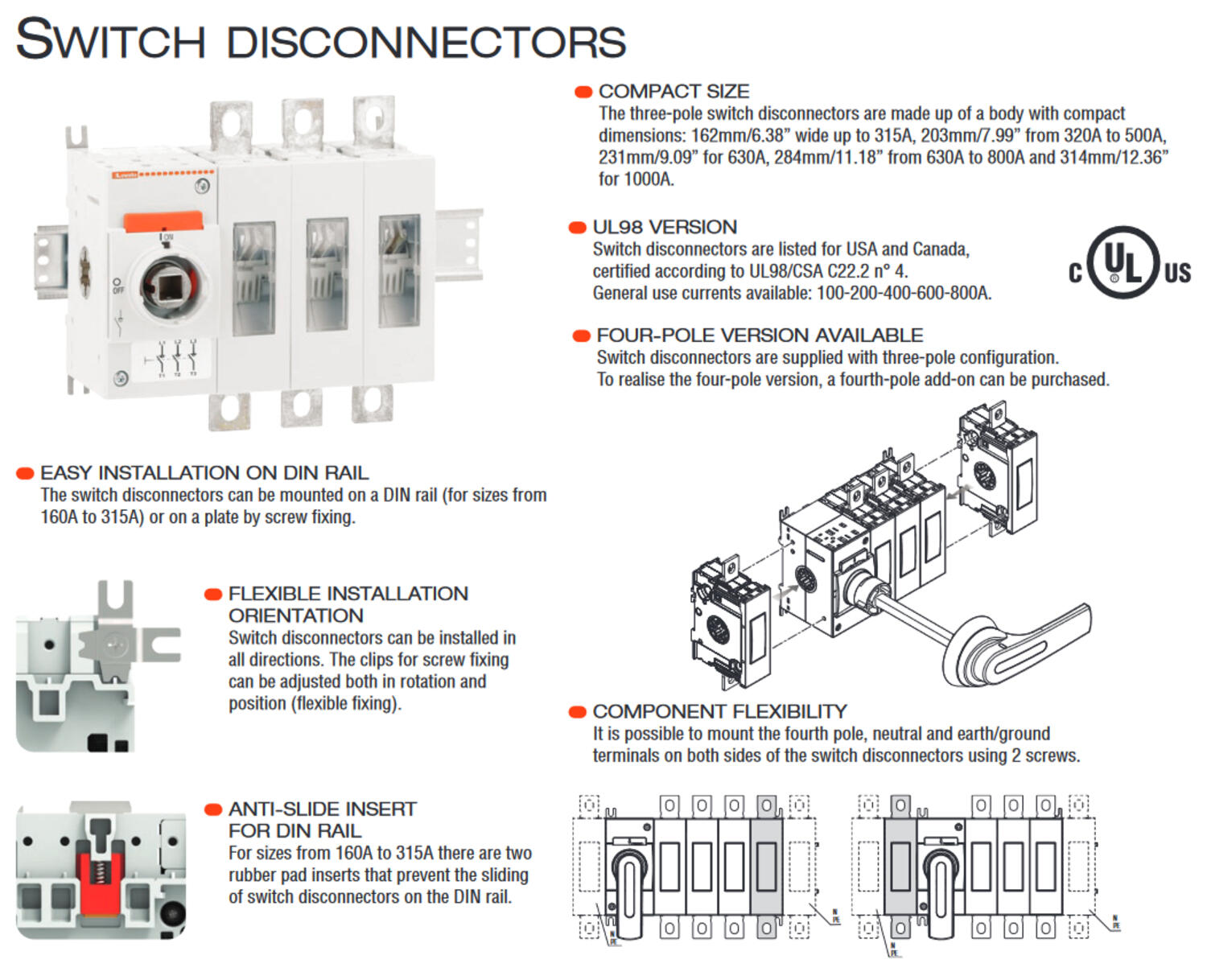

KOMPAKTI KOKO
Sarja koostuu 3-napaisista rungoista kompaktissa koossa;

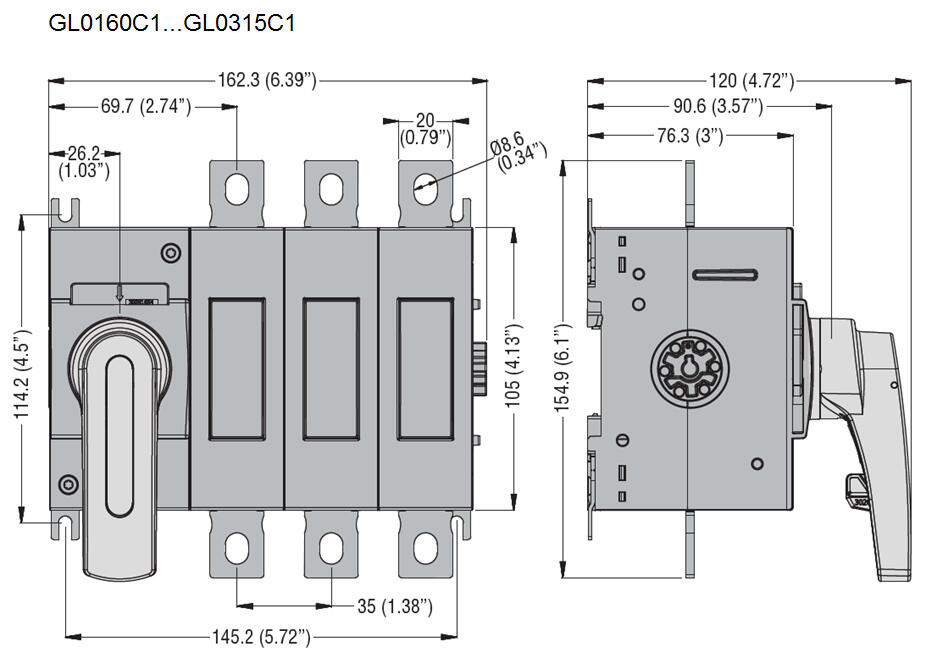

160-315 A leveys 162 mm
320-500 A leveys 203 mm
630 A leveys 231 mm
630-800 A leveys 284 mm
1000 A leveys 314 mm
Peruskytkin toimitetaan 3-napaisena, mutta siihen saadaan helposti lisättyä neljäs pääkosketin sekä N- ja MAA-koskettimet. Lisäkoskettimet voidaan asentaa molemmille puolille kytkintä. Asennus onnistuu vain kahdella ruuvilla.
HELPPO ASENNUS
160-315 A kytkimet voidaan asentaa DIN-kiskolle tai pohjalevylle. 320-1000 A kytkimet asennetaan suoraan pohjalevylle.
UL98 VERSIOT
100, 200, 400, 600 ja 800 A kytkimistä löytyy versiot UL98 / CSA C22.2 n°4 hyväksynnällä.
LAAJA VALIKOIMA TARVIKKEITA
Kytkinsarja on helposti muunneltavissa erilaisiin kohteisiin lisätarvikkeiden avulla. Vääntimiä löytyy oviasennukseen sekä suorakäyttöön. Oviasennusvääntimet ovat UL508A mukaisia eli ovi on avattavissa myös ”ON” –asennossa. Akselit ja vääntimet voidaan asentaa helposti kytkinrunkoon ilman työkaluja. Lisäksi kytkimiin saatavilla on liitinsuojat ja välilevyt sekä signaalikoskettimet.
Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.
Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.
Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!
Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.
Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.
Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Suosikit | Tilausnumero: | Terminen nimellisvirta Ith | Napaluku | Hinta | |
---|---|---|---|---|---|
![]()
Kuormakytkin 160 A 3-nap.
Tuotenumero:
GL0160C1
Kopioitu!
|
160 A
|
3
|
| ||
![]()

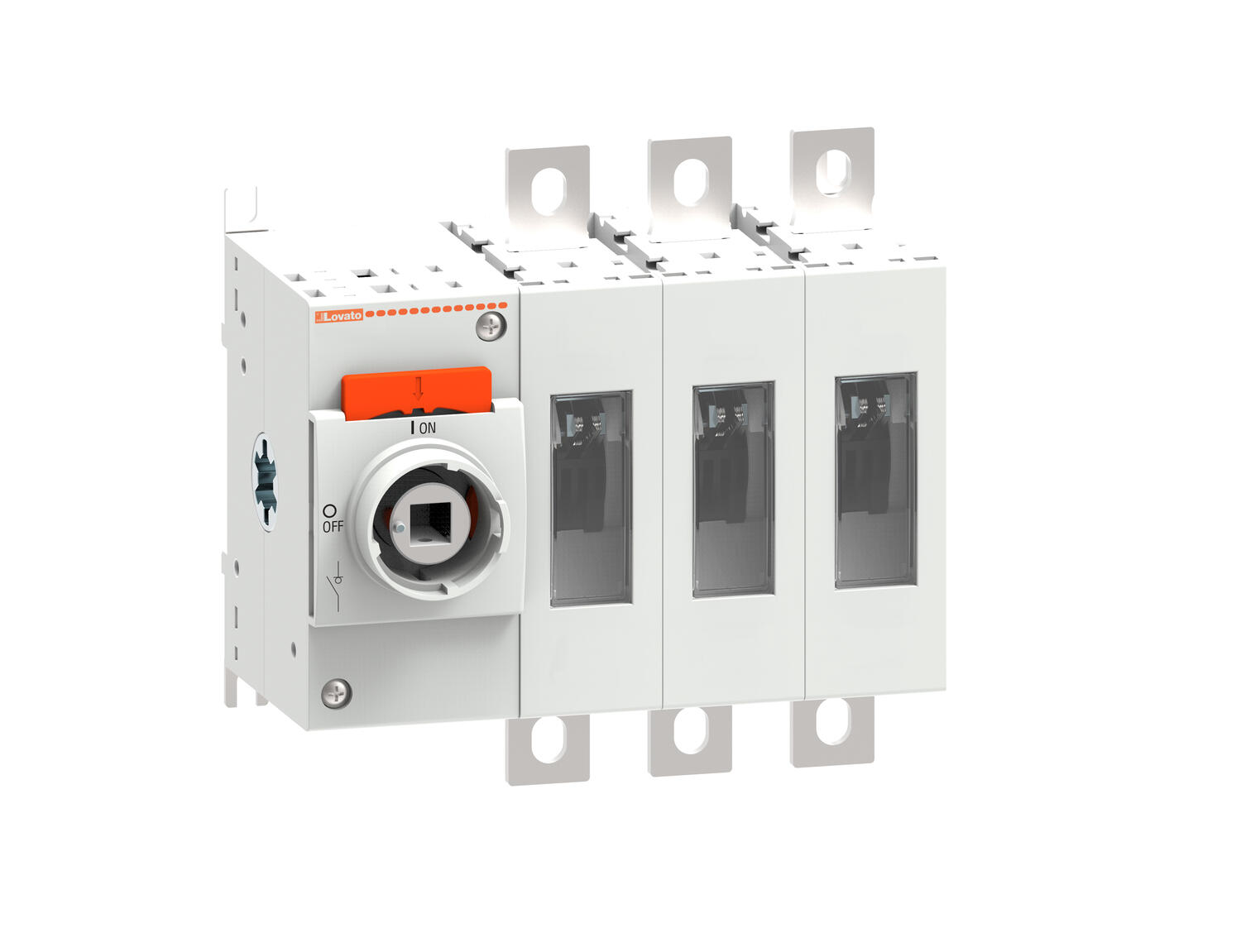

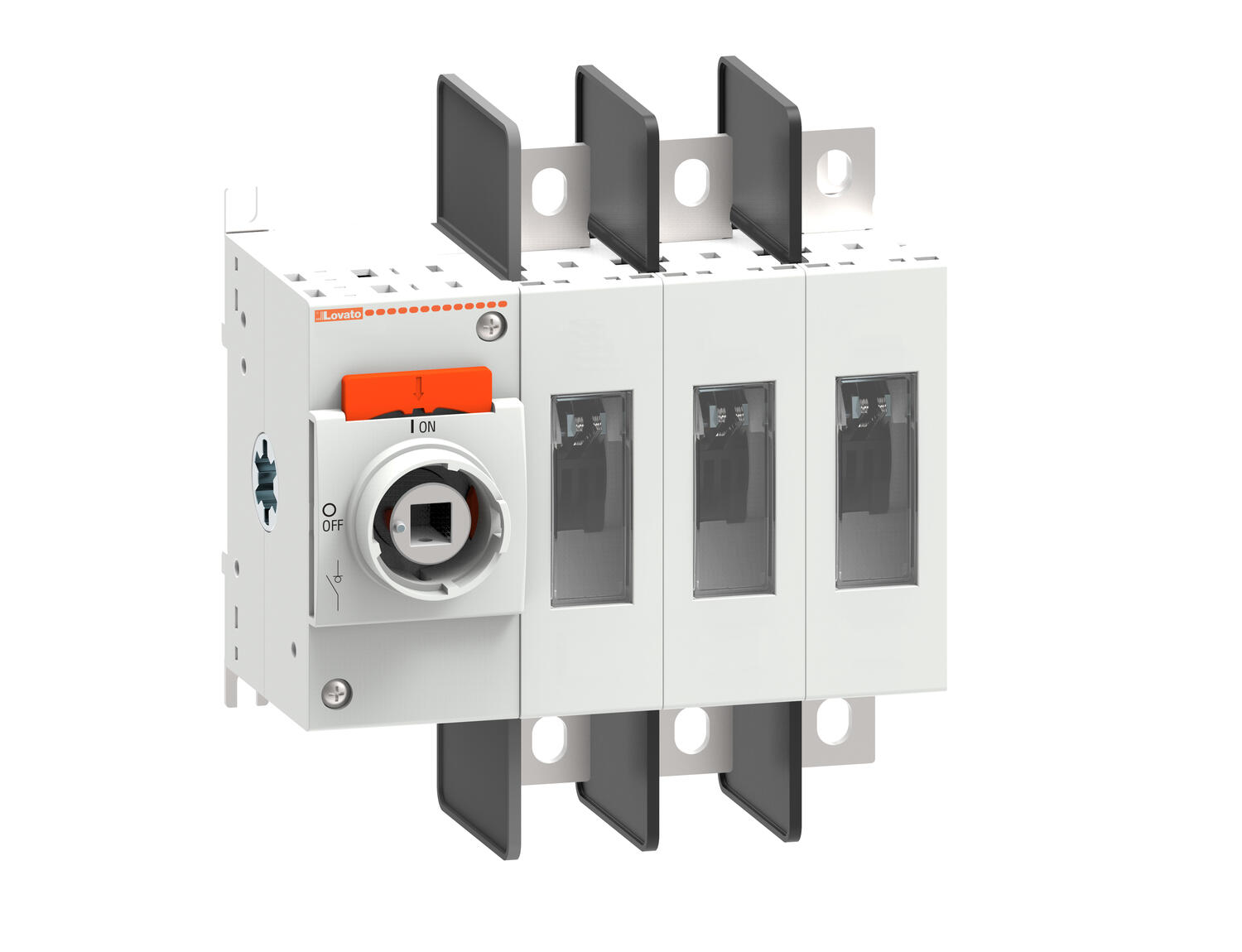

Kuormakytkin 200 A 3-nap.
Tuotenumero:
GL0200C1
Kopioitu!
|
200 A
|
3
|
| ||
![]()
Kuormakytkin 250 A 3-nap.
Tuotenumero:
GL0250C1
Kopioitu!
|
250 A
|
3
|
| ||
![]()
Kuormakytkin 315 A 3-nap.
Tuotenumero:
GL0315C1
Kopioitu!
|
315 A
|
3
|
| ||
![]()

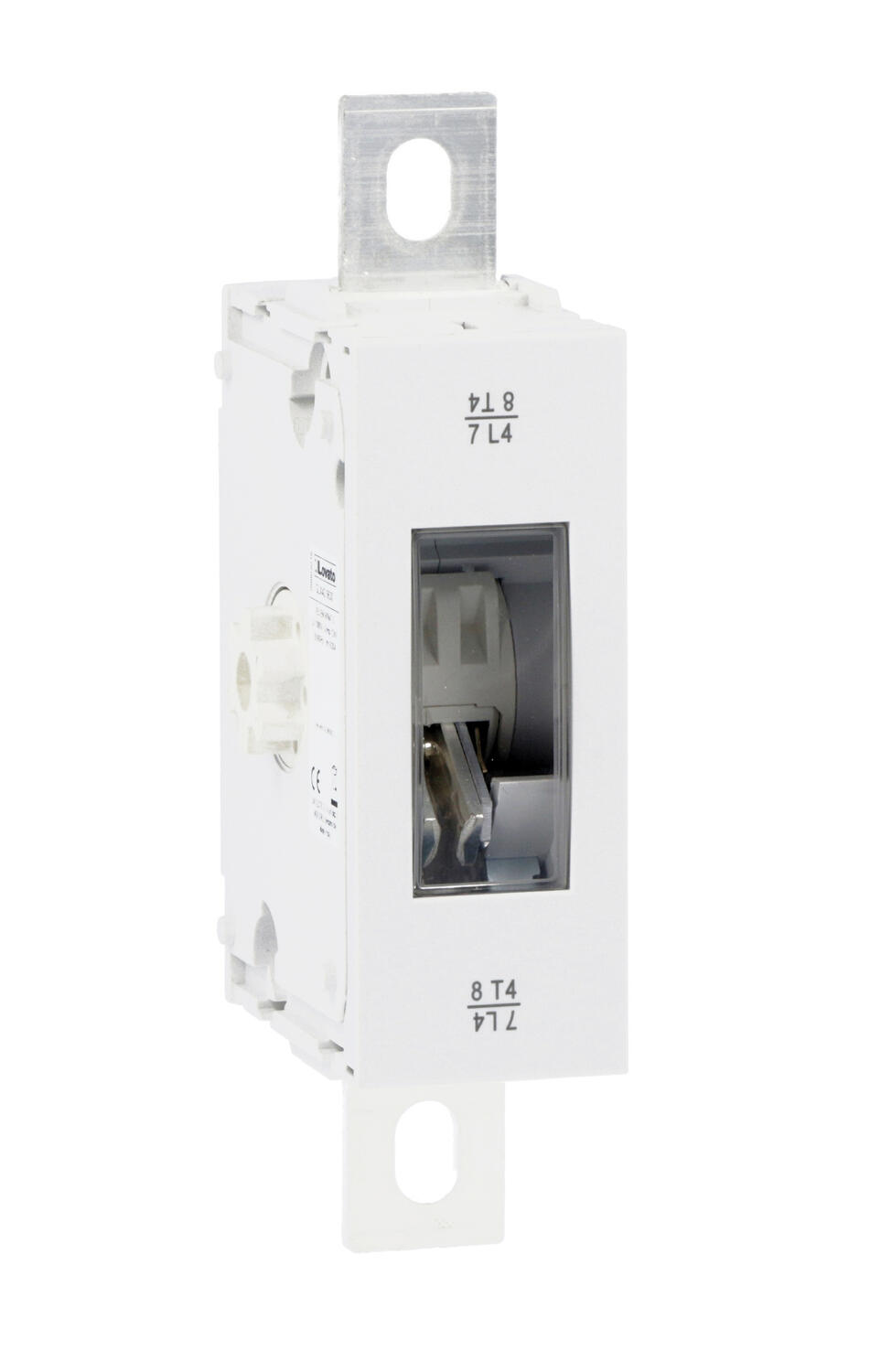

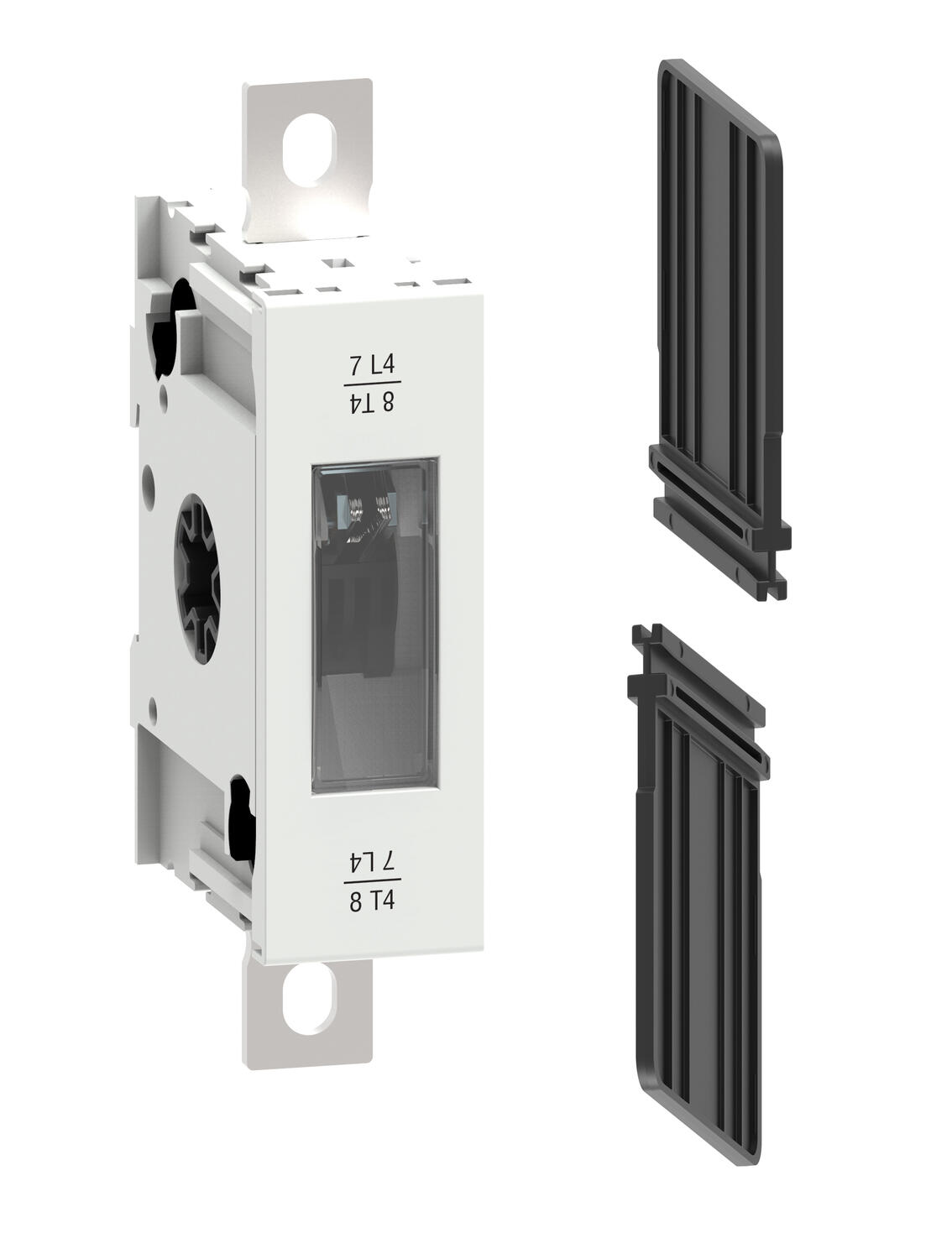

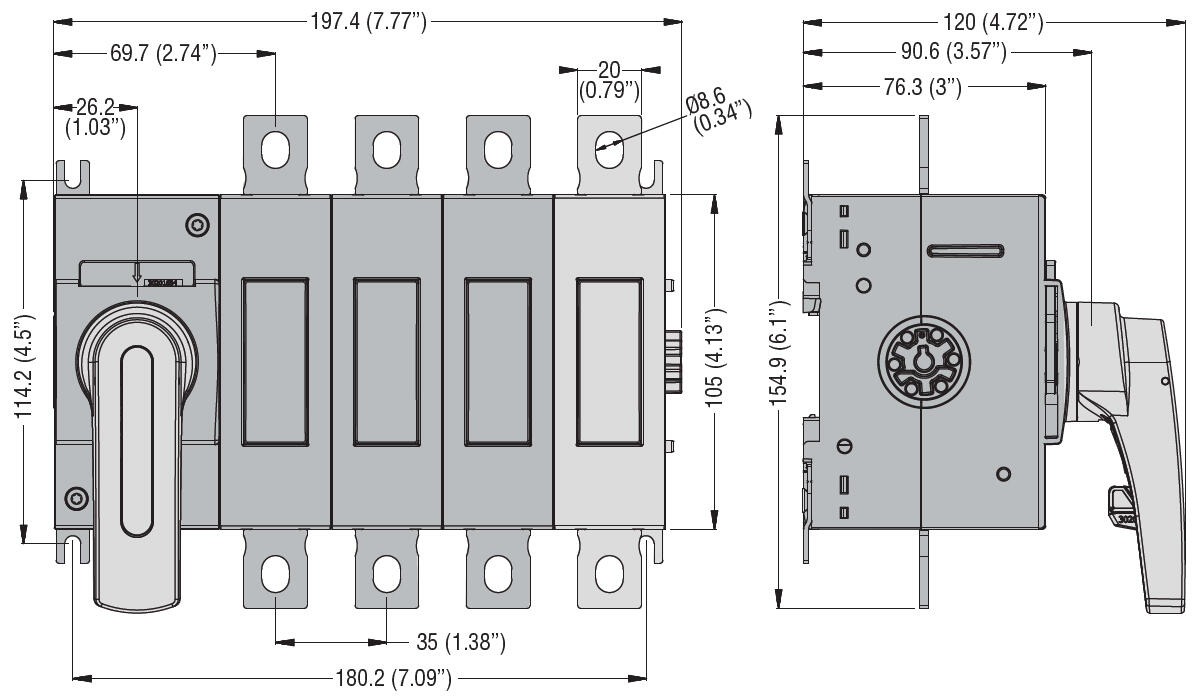

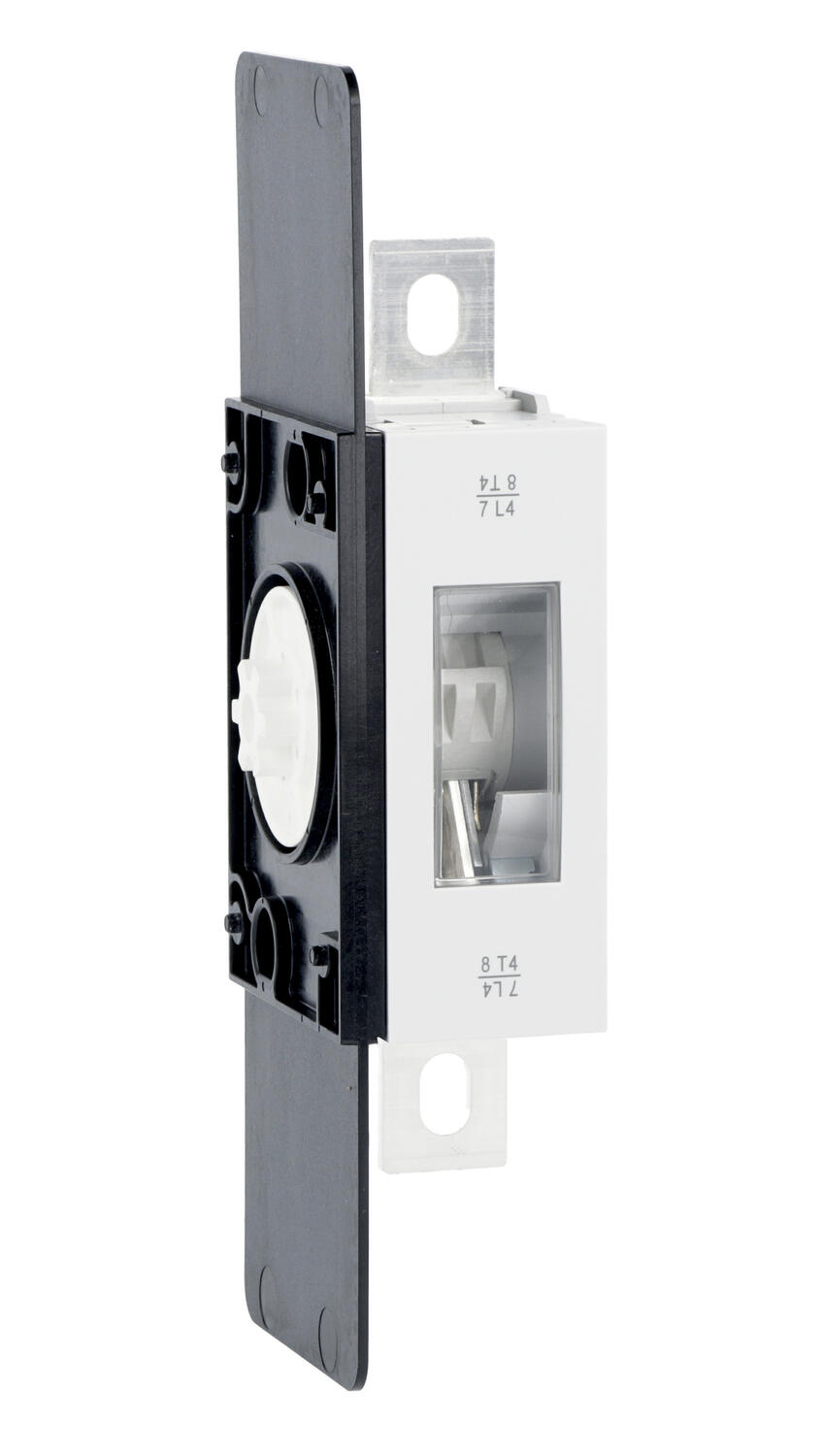

Kuormakytkimen lisäkosketin GL0160…GL315C1
Tuotenumero:
GLX420315
Kopioitu!
|
315 A
|
1
|
| ||
![]()

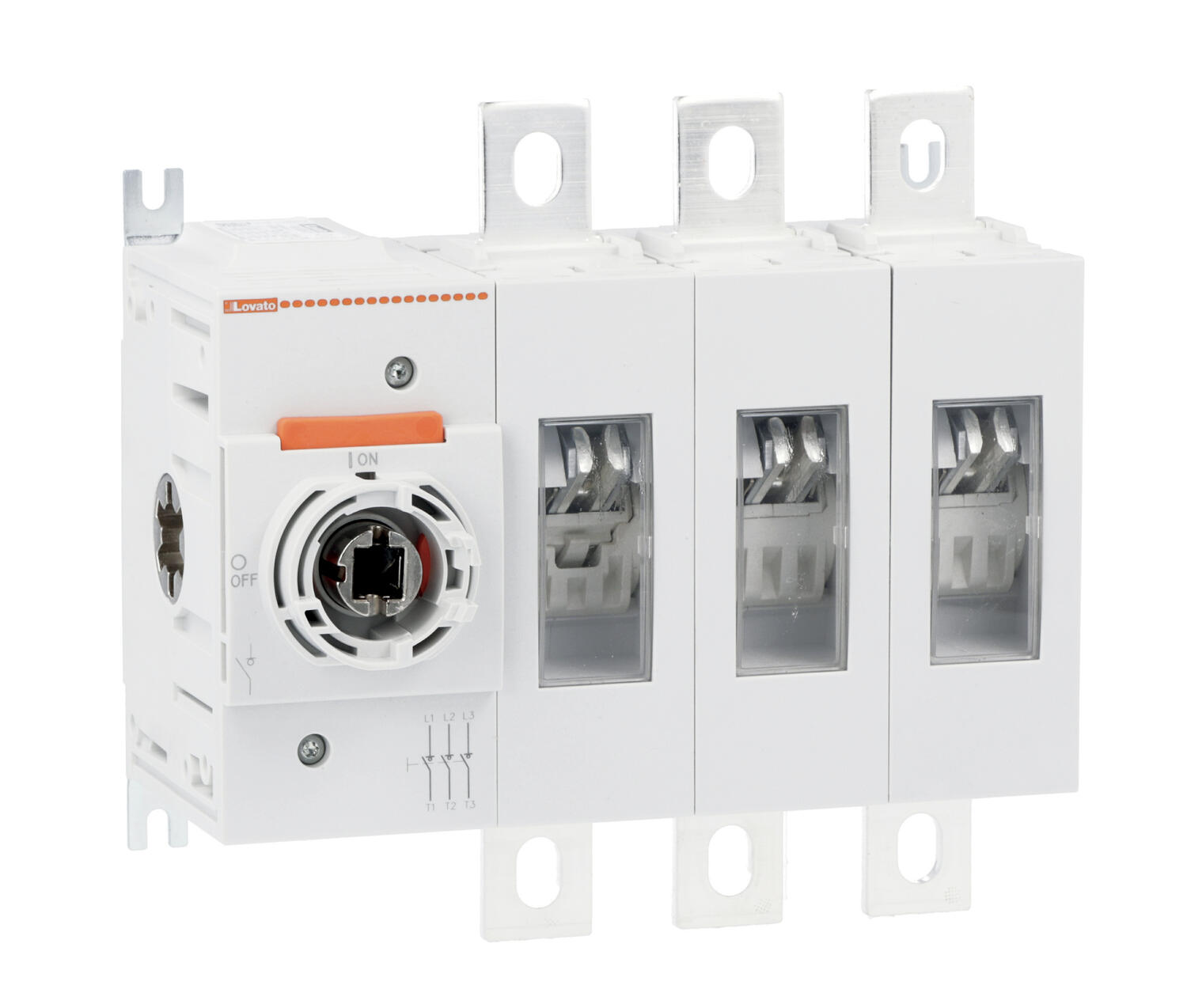

Kuormakytkin 320 A 3-nap.
Tuotenumero:
GL0320C1
Kopioitu!
|
320 A
|
3
|
| ||
![]()
Kuormakytkimen lisäkosketin GL0320C1
Tuotenumero:
GLX420320
Kopioitu!
|
320 A
|
1
|
| ||
![]()
Kuormakytkin 400 A 3-nap.
Tuotenumero:
GL0400C1
Kopioitu!
|
400 A
|
3
|
| ||
![]()
Kuormakytkimen lisäkosketin GL0400C1
Tuotenumero:
GLX420400
Kopioitu!
|
400 A
|
1
|
| ||
![]()
Kuormakytkin 500 A 3-nap.
Tuotenumero:
GL0500C1
Kopioitu!
|
500 A
|
3
|
| ||
![]()
Kuormakytkimen lisäkosketin GL0500C1
Tuotenumero:
GLX420500
Kopioitu!
|
500 A
|
1
|
| ||
![]()

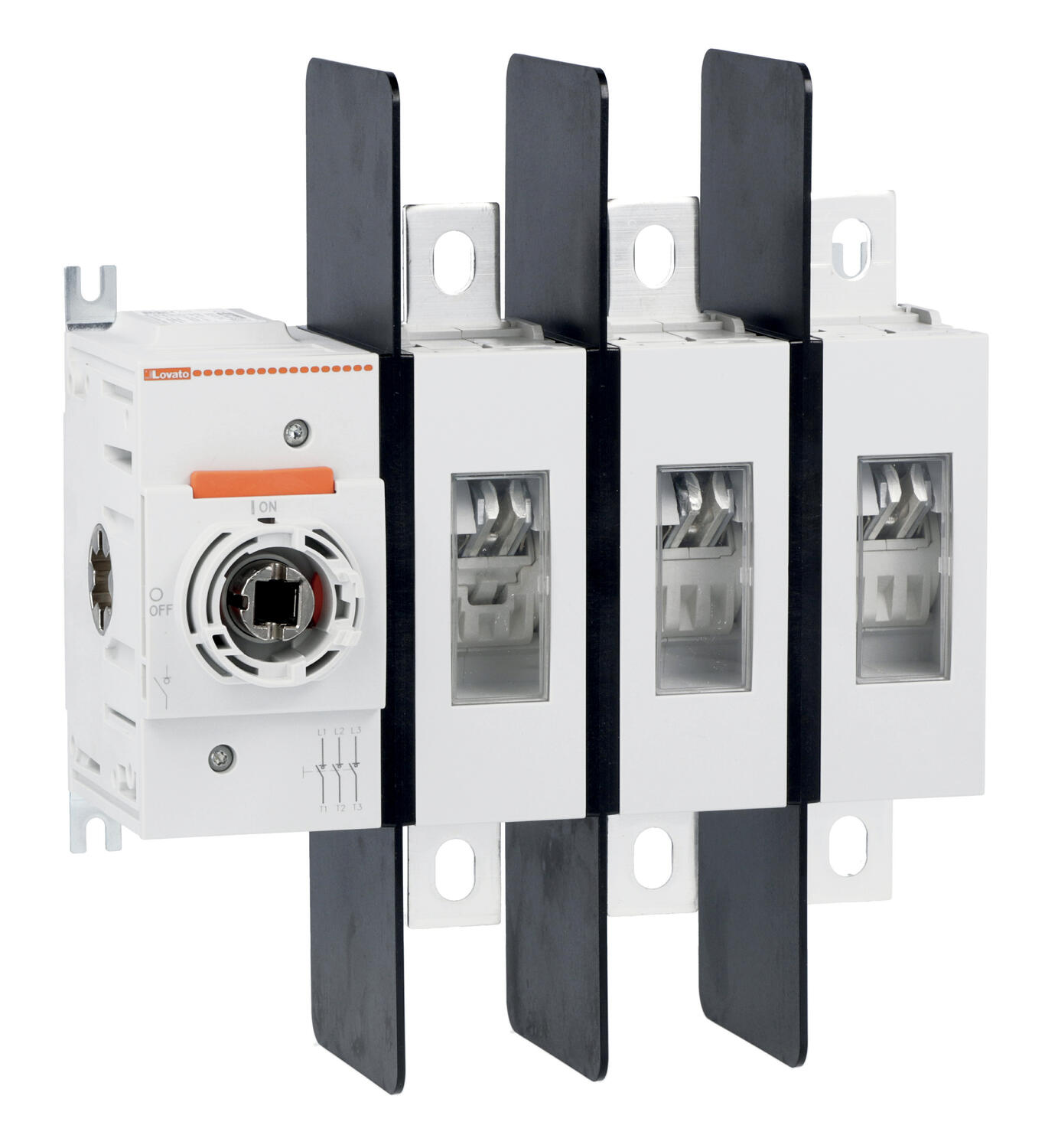

Kuormakytkin 630 A 3-nap.
Tuotenumero:
GL0630C1
Kopioitu!
|
630 A
|
3
|
| ||
![]()
Kuormakytkimen lisäkosketin GL0630C1
Tuotenumero:
GLX420630
Kopioitu!
|
630 A
|
1
|
| ||
![]()
Kuormakytkin 630 A 3-nap.
Tuotenumero:
GL0631C1
Kopioitu!
|
630 A
|
3
|
| ||
![]()
Kuormakytkimen lisäkosketin GL0631C1
Tuotenumero:
GLX420631
Kopioitu!
|
630 A
|
1
|
| ||
![]()

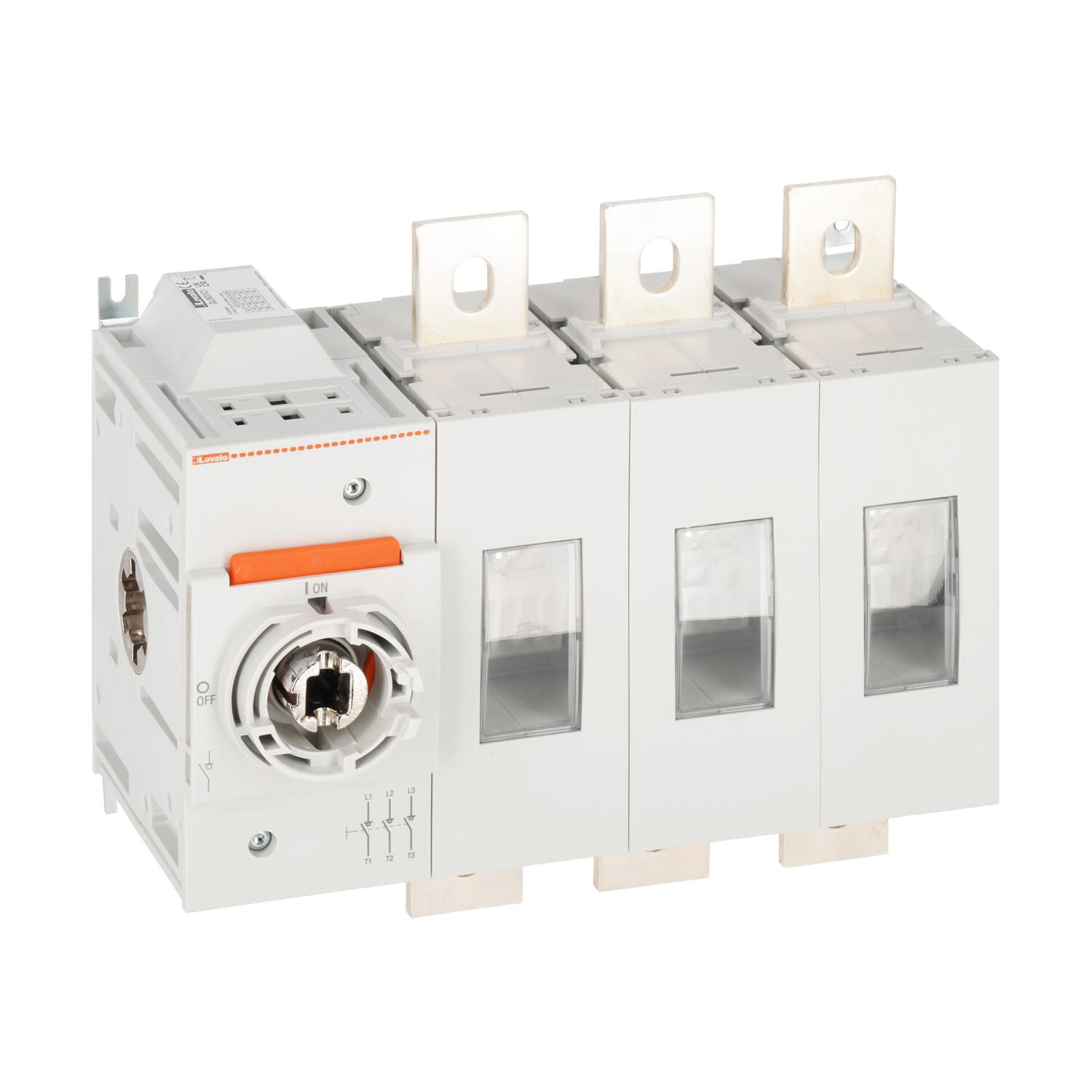

Kuormakytkin 800 A 3-nap.
Tuotenumero:
GL0800C1
Kopioitu!
|
800 A
|
3
|
| ||
![]()

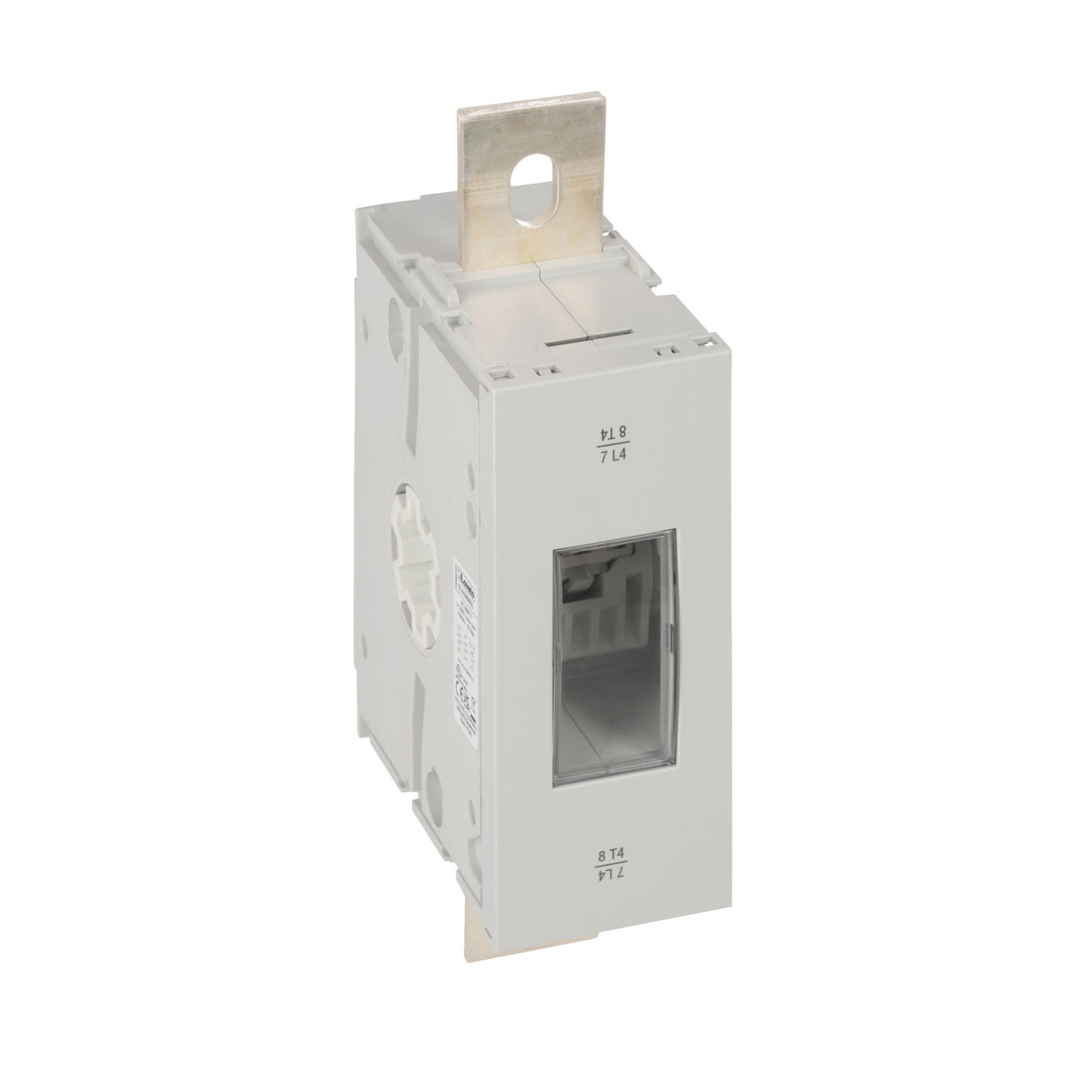

Kuormakytkimen lisäkosketin GL0800C1
Tuotenumero:
GLX420800
Kopioitu!
|
800 A
|
1
|
| ||
![]()
Kuormakytkin 1000 A 3-nap.
Tuotenumero:
GL1000C1
Kopioitu!
|
1000 A
|
3
|
| ||
![]()
Kuormakytkimen lisäkosketin GL1000C1
Tuotenumero:
GLX421000
Kopioitu!
|
1000 A
|
1
|
| ||
![]()

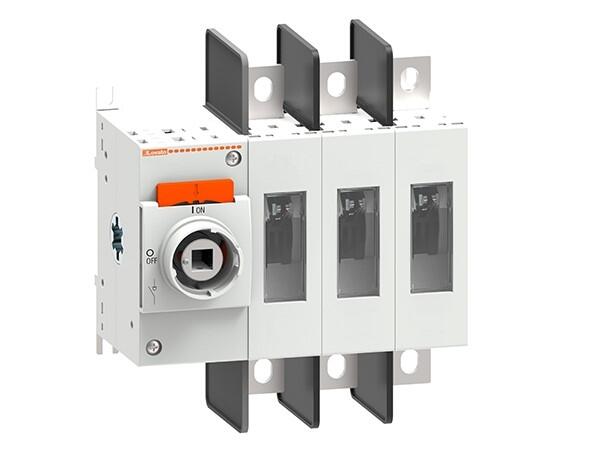

Kuormakytkin 100 A 3-nap. UL98
Tuotenumero:
GL0100C1UL
Kopioitu!
|
160 A
|
3
|
| ||
![]()

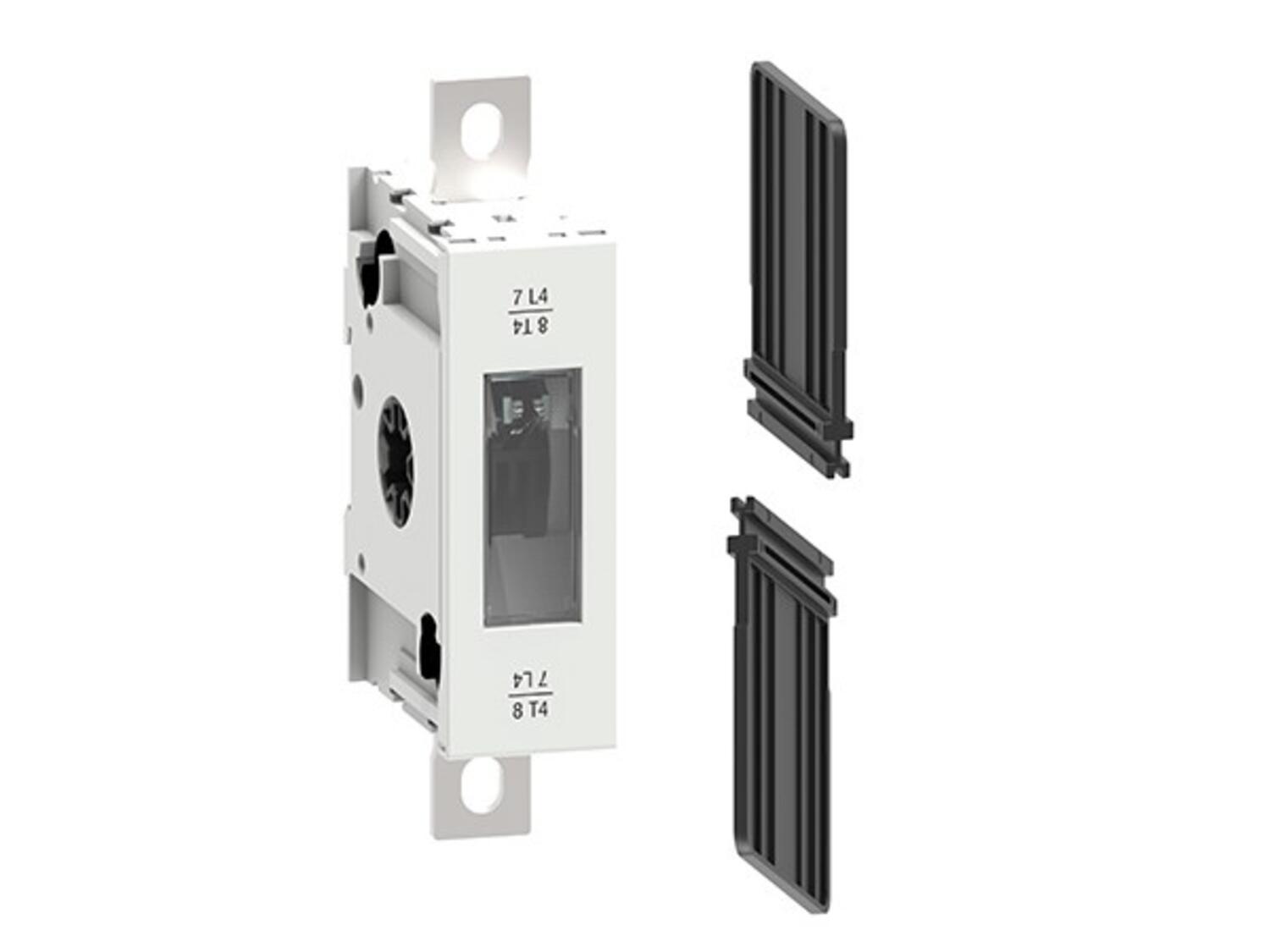

Kuormakytkimen lisäkosketin GL0100C1UL
Tuotenumero:
GLX420100UL
Kopioitu!
|
160 A
|
1
|
| ||
![]()
Kuormakytkin 200 A 3-nap. UL98
Tuotenumero:
GL0200C1UL
Kopioitu!
|
200 A
|
3
|
| ||
![]()

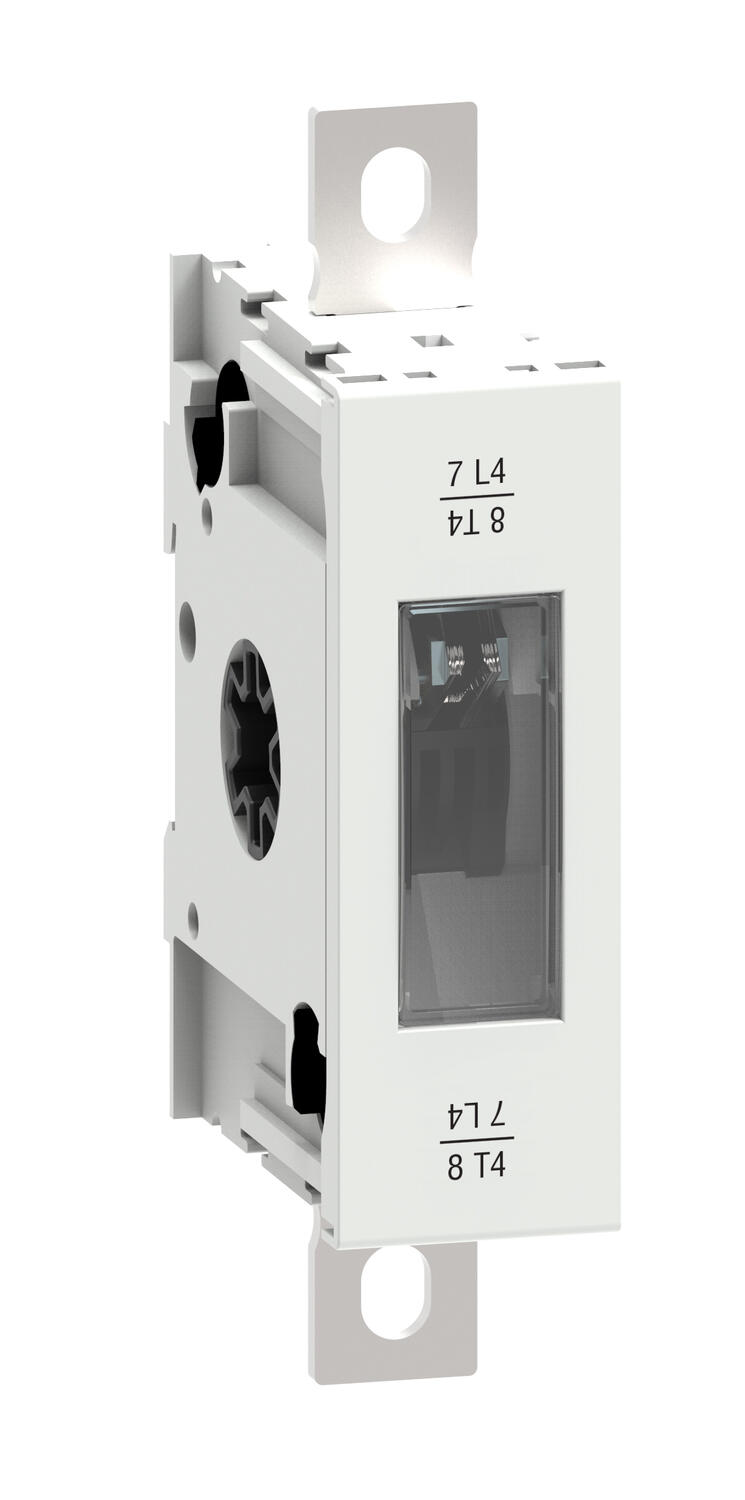

Kuormakytkimen lisäkosketin GL0200C1UL
Tuotenumero:
GLX420200UL
Kopioitu!
|
200 A
|
1
|
| ||
![]()
Kuormakytkin 400 A 3-nap. UL98
Tuotenumero:
GL0400C1UL
Kopioitu!
|
400 A
|
3
|
| ||
![]()
Kuormakytkimen lisäkosketin GL0400C1UL
Tuotenumero:
GLX420400UL
Kopioitu!
|
400 A
|
1
|
| ||
![]()
Kuormakytkin 600 A 3-nap. UL98
Tuotenumero:
GL0600C1UL
Kopioitu!
|
630 A
|
3
|
| ||
![]()

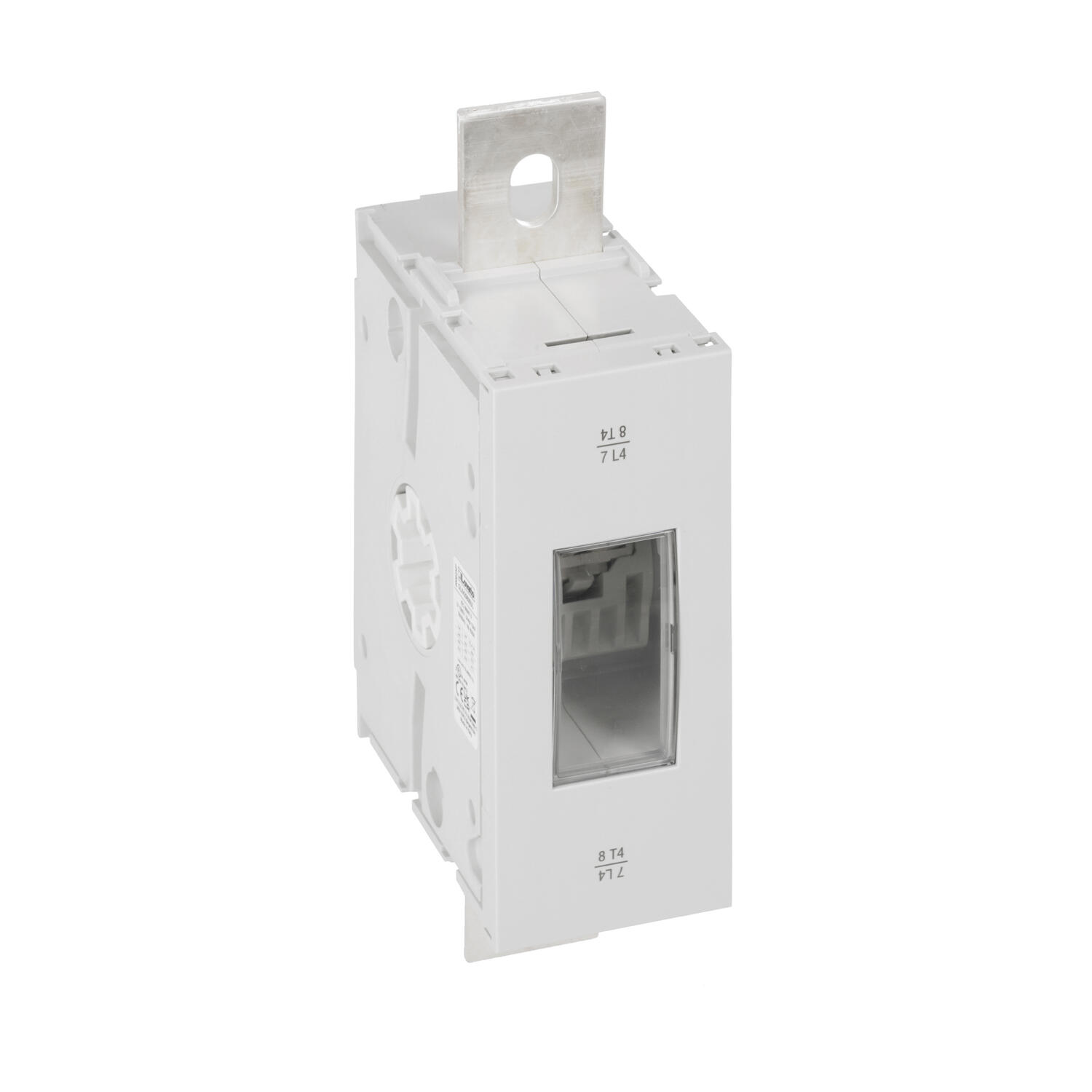

Kuormakytkimen lisäkosketin GL0600C1UL
Tuotenumero:
GLX420600UL
Kopioitu!
|
630 A
|
1
|
| ||
![]()

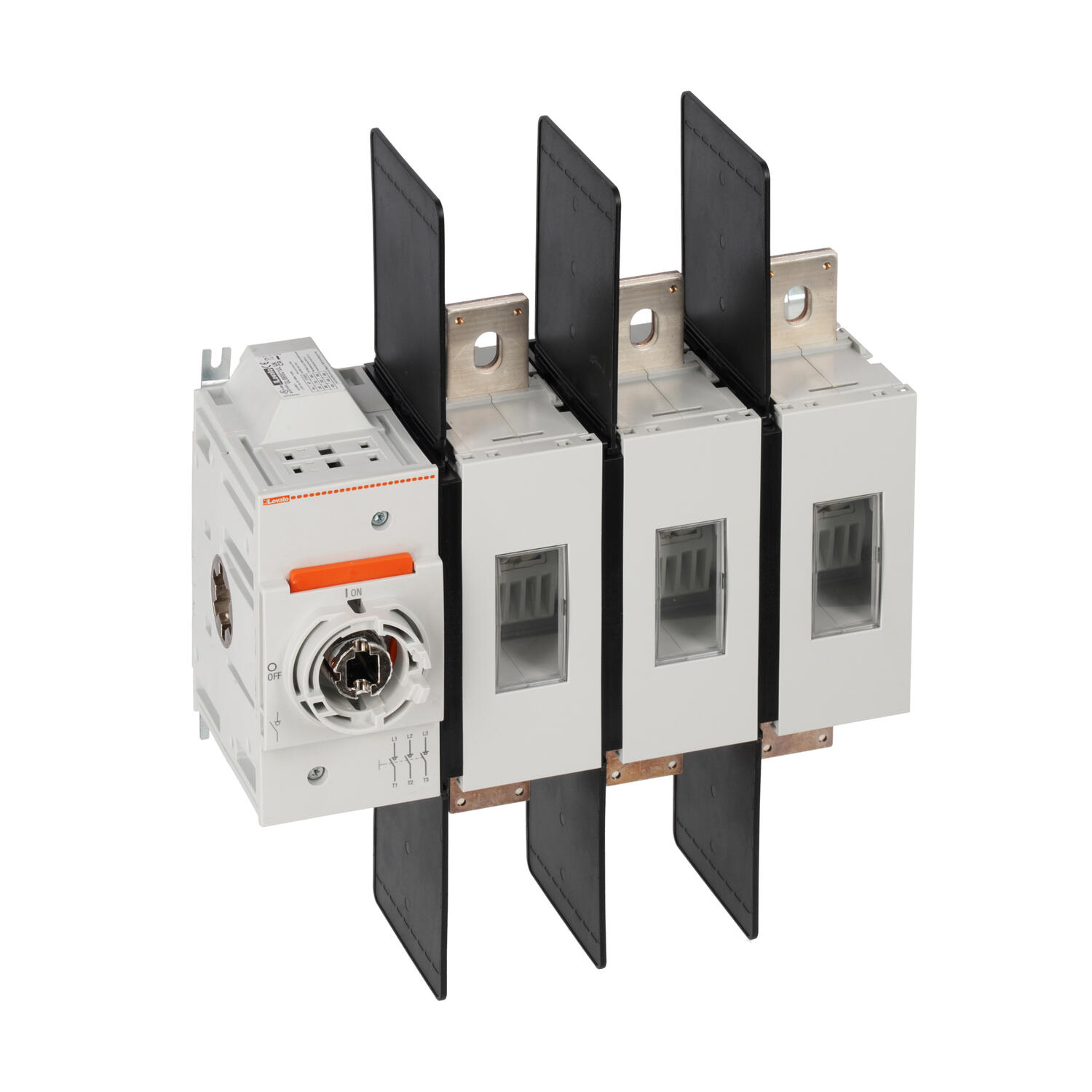

Kuormakytkin 800 A 3-nap. UL98
Tuotenumero:
GL0800C1UL
Kopioitu!
|
800 A
|
3
|
| ||
![]()

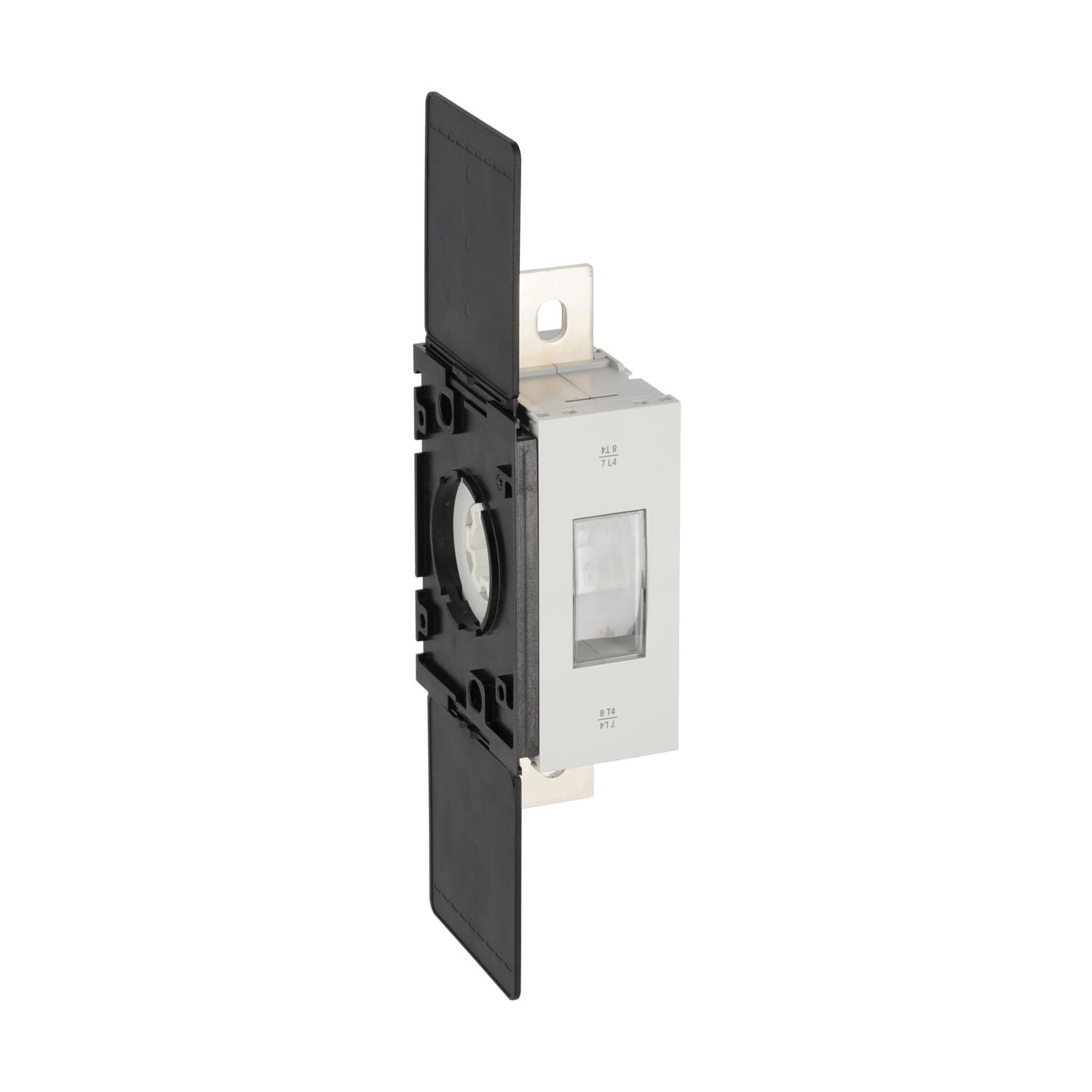

Kuormakytkimen lisäkosketin GL0800C1UL
Tuotenumero:
GLX420800UL
Kopioitu!
|
800 A
|
1
|
|
