LOVATO

Vaihtokytkin GA-Sarja

25-160 A

Lovaton GA-sarjan vaihtokytkimet ovat saatavilla valmiina 3- tai 4- napaisina kokoonpanoina, mutta ne voidaan myös helposti kasata osista.

Vaihtokytkin koostoo kahdesta GA-sarjan kuormakytkimestä sekä mekaanisesta lukituksesta (GAX5000 tai GAX5001). Lisäksi vaihtokytkimiin voidaan liittää lisä- tai signaalikoskettimia.

Lue lisää
  • Asennus DIN-kiskolle tai ovisarjalla
  • 3- ja 4-napaiset versiot
  • 25-160 A

Valitse tuote

Valitse tuote
Lovato Electric.png

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Asennus DIN-kisko 35 mm, Asennusruuvit
Napaluku 3
Väri Musta/harmaa

Nimellisvirta
Terminen nimellisvirta Ith 25 A
IEC Nimellisvirta Ie AC21A 400 V 25 A
IEC Nimellisvirta Ie AC21A/500 V 25 A
IEC Nimellisvirta Ie AC21A/690 V 25 A
IEC Nimellisvirta Ie AC22A 400 V 25 A
IEC Nimellisvirta Ie AC22A/500 V 25 A
IEC Nimellisvirta Ie AC22A/690 V 25 A
IEC Nimellisvirta Ie AC23A 400 V 25 A
IEC Nimellisvirta Ie AC23A/500 V 25 A
IEC Nimellisvirta Ie AC23A/690 V 25 A

Nimellisteho
IEC Nimellisteho AC23A/690 V 22 kW

Nimellinen eristysjännite
Nimellinen eristysjännite Ui 1000 V

UL/CSA mukaan
Virta-arvo, yleiskäyttöön 25 A
Max. käyttöjännite 600 V
Hevosvoima-arvot 240 V 7,5 HP
Hevosvoima-arvot 480 V 15 HP
Hevosvoima-arvot 600 V 20 HP
Moottorin täyskuormitusvirta 240 V 22 A
Moottorin täyskuormitusvirta 480 V 21 A
Moottorin täyskuormitusvirta 600 V 22 A

*Invisible Heading*
Oikosulkukestoisuus 5 kA
Short circuit ratings with fuse RK5/35

Muuta
Johdinkoko 0,75-16 mm²
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 55 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 70 °C
Sähköinen elinikä 100 000 sykliä (AC21A)
Mekaaninen elinikä 100 000 sykliä
Korkeus 78 mm
Leveys 72 mm
Syvyys 89 mm
Paino 0,36 kg
Hyväksynnät CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
Max. kiristysmomentti 2
Min. kiristysmomentti 1,8
Nimellinen oikosulun sulkemiskyky 50 kA
Nimellinen katkaisukyky AC23A/400 V 320 A
Nimellinen kytkentäkyky AC23A/400 V 400 A
Nimellinen impulssijännite Uimp 8 kV
Nimellinen lyhytaikainen syöksyvirta (1s) Icw rms 0,8 kA

Tiedostot

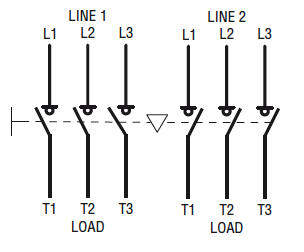

Mitat ja kytkennät

Tuotekuvaus

Lovaton GA-sarjan vaihtokytkimet ovat saatavilla valmiina 3- tai 4- napaisina kokoonpanoina, mutta ne voidaan myös helposti kasata osista.

Vaihtokytkin koostoo kahdesta GA-sarjan kuormakytkimestä sekä mekaanisesta lukituksesta (GAX5000 tai GAX5001). Lisäksi vaihtokytkimiin voidaan liittää lisä- tai signaalikoskettimia.

Tarvikkeet

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Terminen nimellisvirta Ith Väri Napaluku Hinta

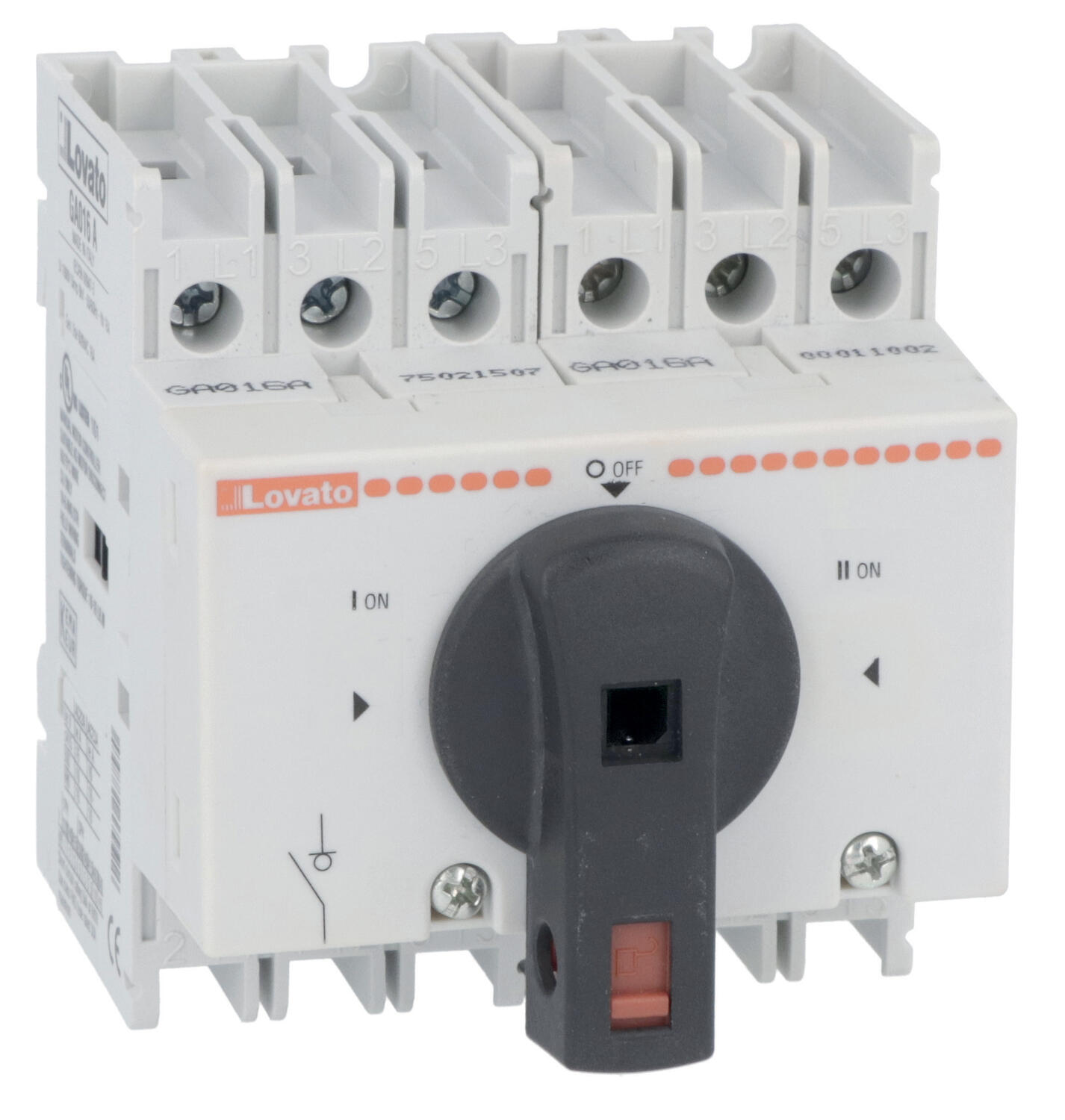

Vaihtokytkin 3-napainen
Vaihtokytkin 25 A, 3-nap.
Tuotenumero:
GA025ET6 Kopioitu!
25 A
Musta/harmaa
3
Vaihtokytkin 63 A, 4-nap.
Vaihtokytkin 25 A, 4-nap.
Tuotenumero:
GA025ET8 Kopioitu!
25 A
Musta/harmaa
4
Vaihtokytkin 3-napainen
Vaihtokytkin 40 A, 3-nap.
Tuotenumero:
GA040ET6 Kopioitu!
40 A
Musta/harmaa
3
Vaihtokytkin 63 A, 4-nap.
Vaihtokytkin 40 A, 4-nap.
Tuotenumero:
GA040ET8 Kopioitu!
40 A
Musta/harmaa
4
Vaihtokytkin 3-napainen
Vaihtokytkin 63 A, 3-nap.
Tuotenumero:
GA063SAET6 Kopioitu!
63 A
Musta/harmaa
3
Vaihtokytkin 63 A, 4-nap.

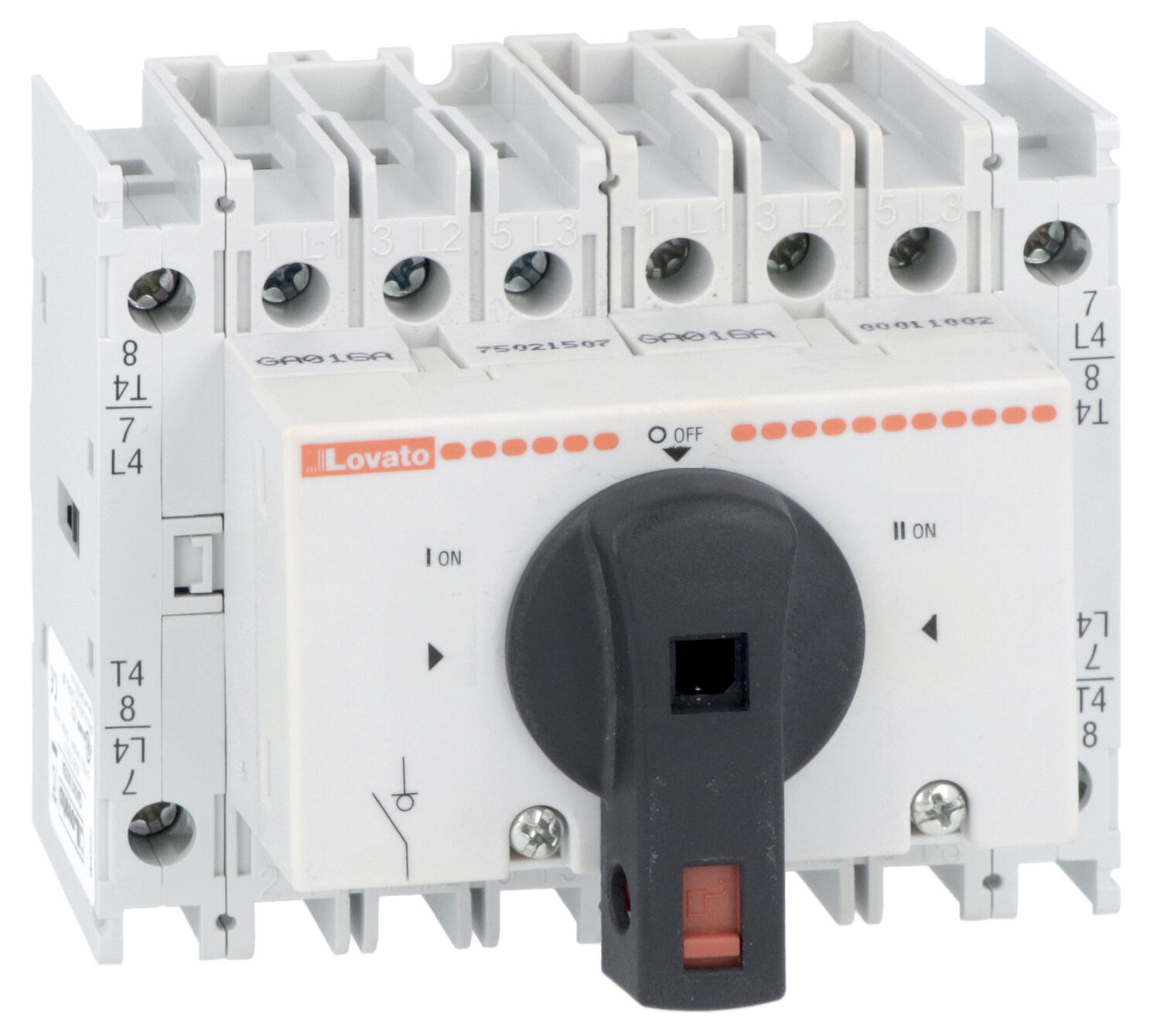

Vaihtokytkin 63 A, 4-nap.
Tuotenumero:
GA063SAET8 Kopioitu!
63 A
Musta/harmaa
4
Vaihtokytkin 80 A, 3-nap.
Vaihtokytkin 80 A, 3-nap.
Tuotenumero:
GA080ET6 Kopioitu!
80 A
Musta/harmaa
3

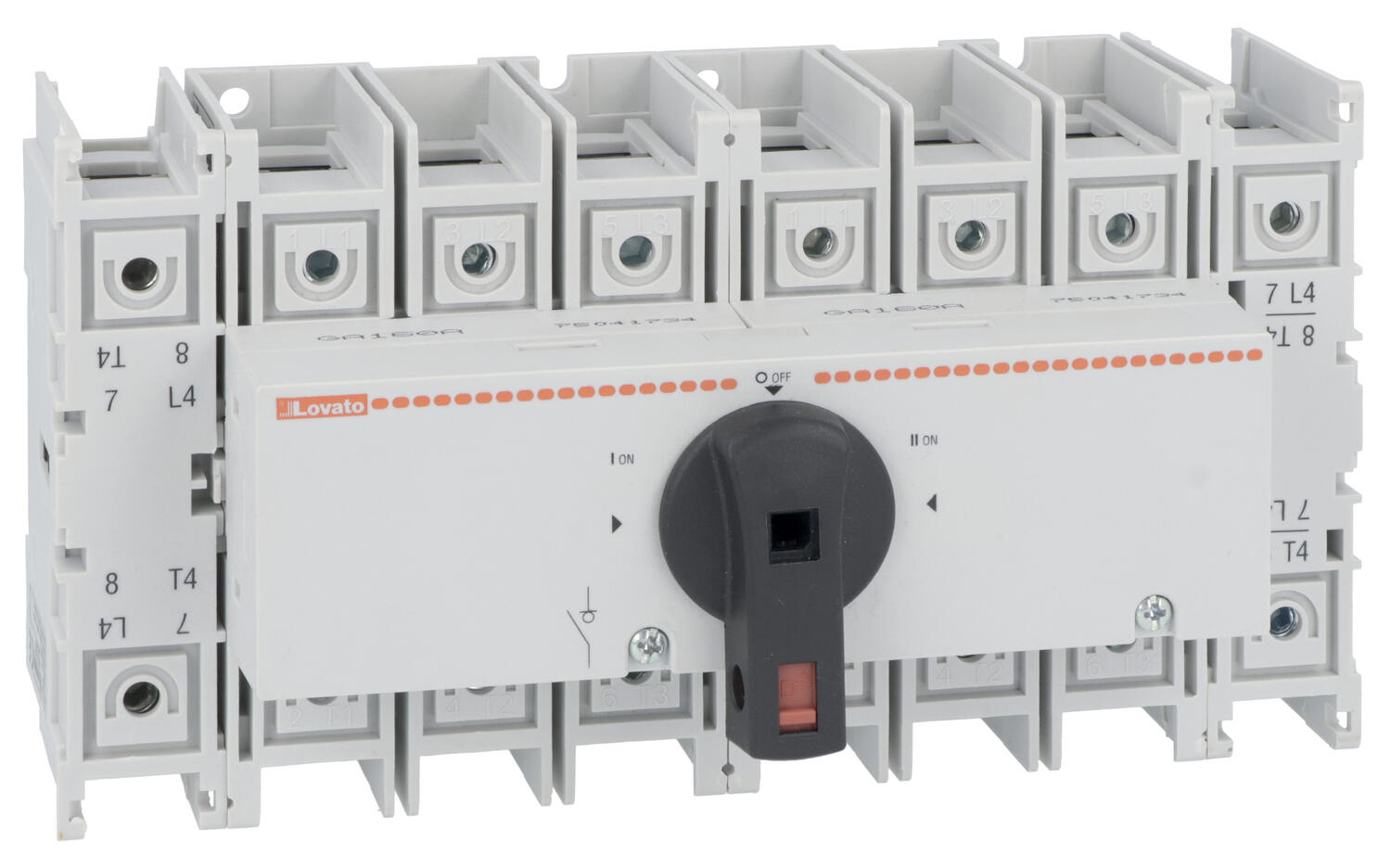

Vaihtokytkin 80 A, 4-nap.
Vaihtokytkin 80 A, 4-nap.
Tuotenumero:
GA080ET8 Kopioitu!
80 A
Musta/harmaa
4
Vaihtokytkin 80 A, 3-nap.
Vaihtokytkin 125 A, 3-nap.
Tuotenumero:
GA125ET6 Kopioitu!
125 A
Musta/harmaa
3
Vaihtokytkin 80 A, 4-nap.
Vaihtokytkin 125 A, 4-nap.
Tuotenumero:
GA125ET8 Kopioitu!
125 A
Musta/harmaa
4
Vaihtokytkin 80 A, 3-nap.
Vaihtokytkin 160 A, 3-nap.
Tuotenumero:
GA160ET6 Kopioitu!
160 A
Musta/harmaa
3
Vaihtokytkin 80 A, 4-nap.
Vaihtokytkin 160 A, 4-nap.
Tuotenumero:
GA160ET8 Kopioitu!
160 A
Musta/harmaa
4

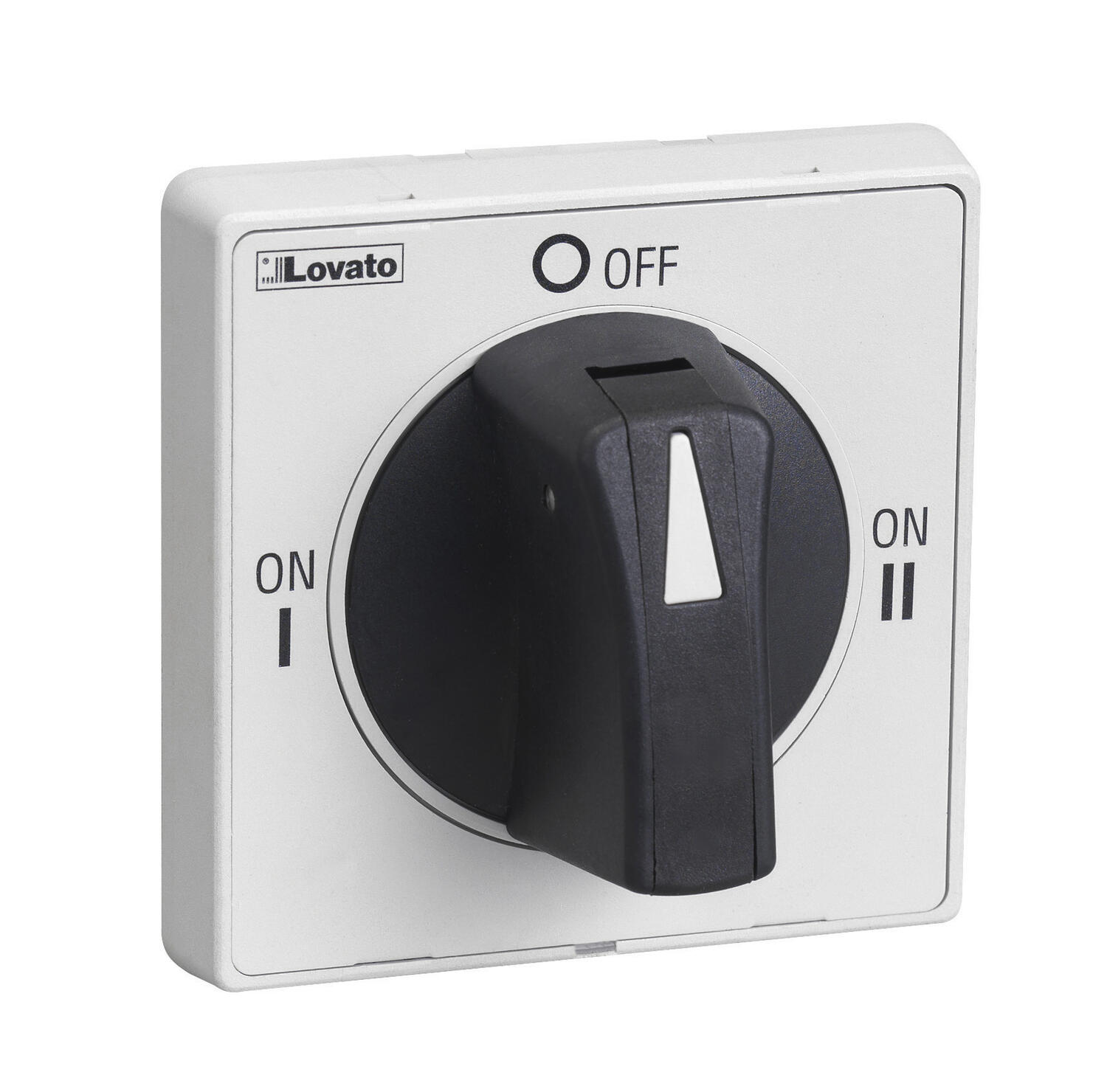

Väännin harmaa/musta
Väännin harmaa/musta (I-0-II), GAX50..
Tuotenumero:
GAX67B Kopioitu!
Musta/harmaa
