BACO

Kuormakytkin 32 A

REVERSO on kuormakytkin, jota voidaan käyttää myös pää-, turva- ja normaalina -nokkakytkimenä.
REVERSO on markkinoiden ainoa kytkin, jossa on muunneltavat kosketinyksiköt. Kosketinyksikössä on mahdollisuus johtimien kiristykseen sekä edestä että takaa. Tämä antaa joustavuutta asentamiseen. Sarja tarjoaa laajan valikoiman tarvikkeita (lisä-, N- ja signaalikoskettimet yms.), jotka ovat liitettävissä helposti kytkimen sivuille.

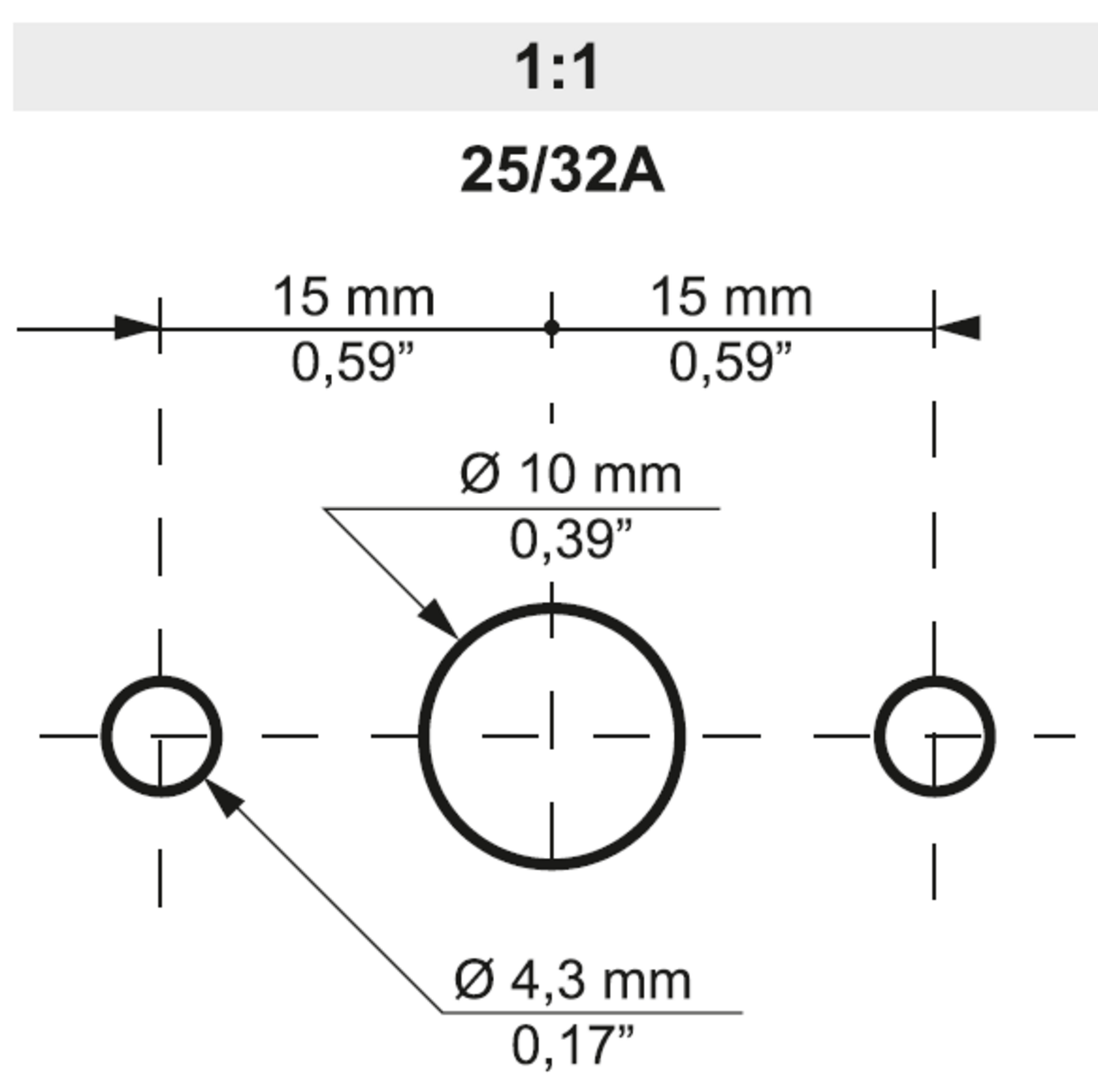

Asennusvaihtoehtoina on kansiasennus (ruuviasennus tai 22,5 mm yksireikäänasennus 25 - 32 A), oviasennus, DIN-kisko/aukkoasennus. Lukittavat vääntimet kelt./pun. tai harmaana. Tekstikyltit toiveen mukaan. Kytkin myös koteloituna 25 A-100 A (värit: kelt./pun. tai harmaa).

Lue lisää
  • Asennus kanteen tai DIN-kiskoon
  • 7+7 mm kosketinväli
  • Ovikytkin mahdollisuus
  • Modulaarinen rakenne

Valitse tuote

Valitse tuote
BACO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Asennus Ruuviasennus, DIN-kisko 35 mm
Napaluku 3
Malli Kytkin ja kahva
Väri Punainen/keltainen

Nimellisvirta
Terminen nimellisvirta Ith 32 A
Terminen nimellisvirta Ithe 25 A
Nimellisvirta Ie (AC15/230 V) 6 A
Nimellisvirta Ie (AC15/400 V) 4 A
Nimellisvirta Ie (AC21A) 32 A

Nimellisteho
Nimellisteho (AC23A/3x230 V) 5,5 kW
Nimellisteho (AC23A/3x400 V) 11 kW
Nimellisteho (AC23A/3x500 V) 11 kW
Nimellisteho (AC23A/3x690 V) 11 kW
Nimellisteho (AC3/3x230 V) 4 kW
Nimellisteho (AC3/3x400 V) 7,5 kW
Nimellisteho (AC3/3x500 V) 7,5 kW
Nimellisteho (AC3/3x690 V) 7,5 kW

Nimellinen eristysjännite
Nimellinen eristysjännite Ui 690 V

Muuta
Kotelointiluokka edestä IP40
Kotelointiluokka takaapäin IPxxB
Min. poikkipinta-ala, monisäikeinen pääteholkilla 0.75 mm²
Max. poikkipinta-ala, monisäikeinen pääteholkilla 6 mm²
Max. poikkipinta-ala, yksisäikeinenjohdin 10 mm²
Min. käyttölämpötila -30 °C
Max. käyttölämpötila 70 °C
Min. varastointilämpötila -30 °C
Max. varastointilämpötila 70 °C
Mekaaninen elinikä AC20 (miljoonaa sykliä) 0.1
Standardit CSA 22.2, IEC 60947-3, UL 508
Hyväksynnät CB, cUL, UL
Jatkuva virta Iu 32 A
Nimellinen oikosulkuvirta Icw (Aeff/400V/1 s) 430 A
Nimellinen katkaisukyky (Aeff/400 V) 1 kA
Nimellinen katkaisukyky (Aeff/400V) 330 A
Nimellinen kytkentäkyky (Aeff/400 V) 710 A
Virrankatkaisukyky 32 A
Oikosulkuvirta (kAeff/400 V) 10 kA
Oikosulkuvirta sulakkeella (gL/gG) 32 A
Nimellinen impulssijännite Uimp 6 kV

Tiedostot

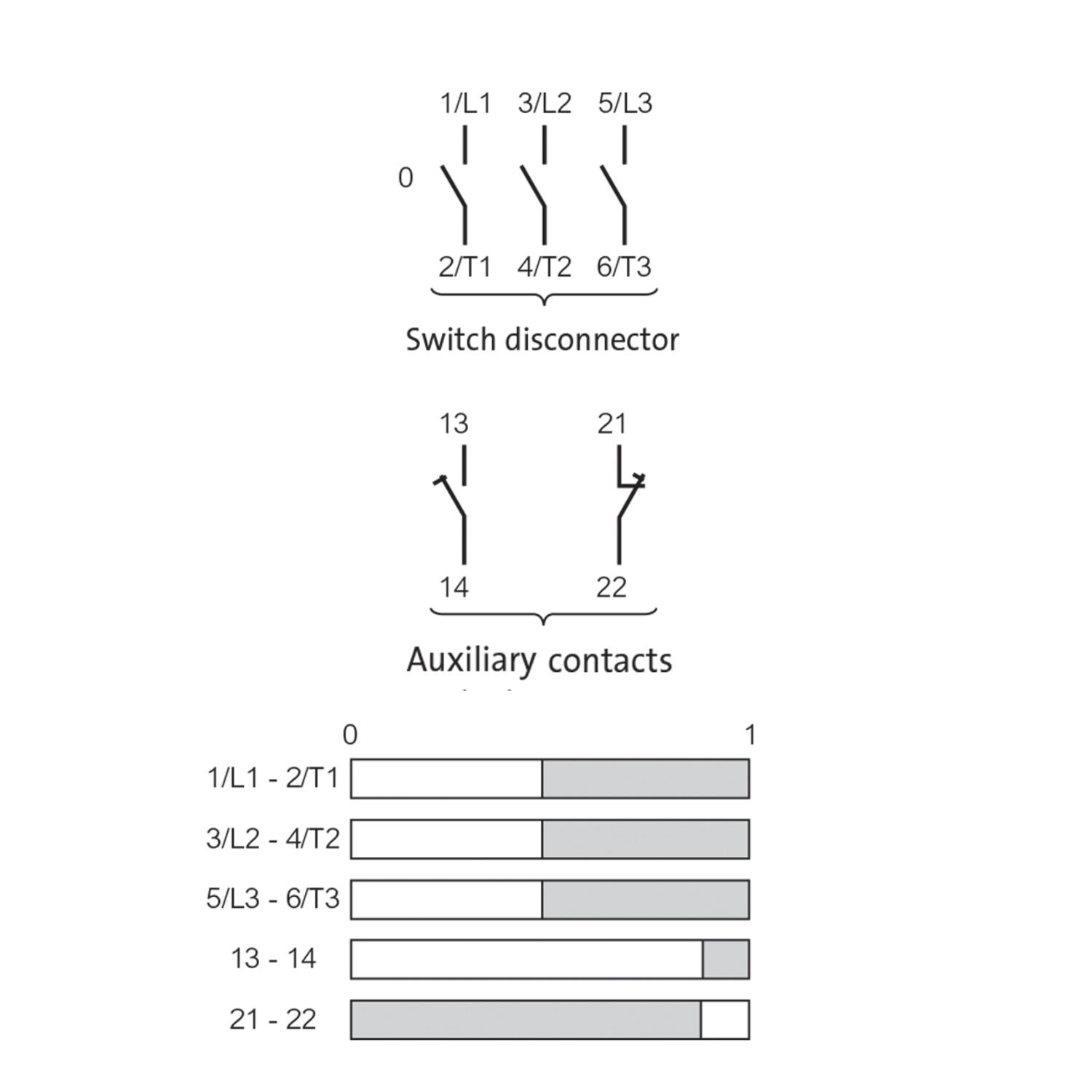

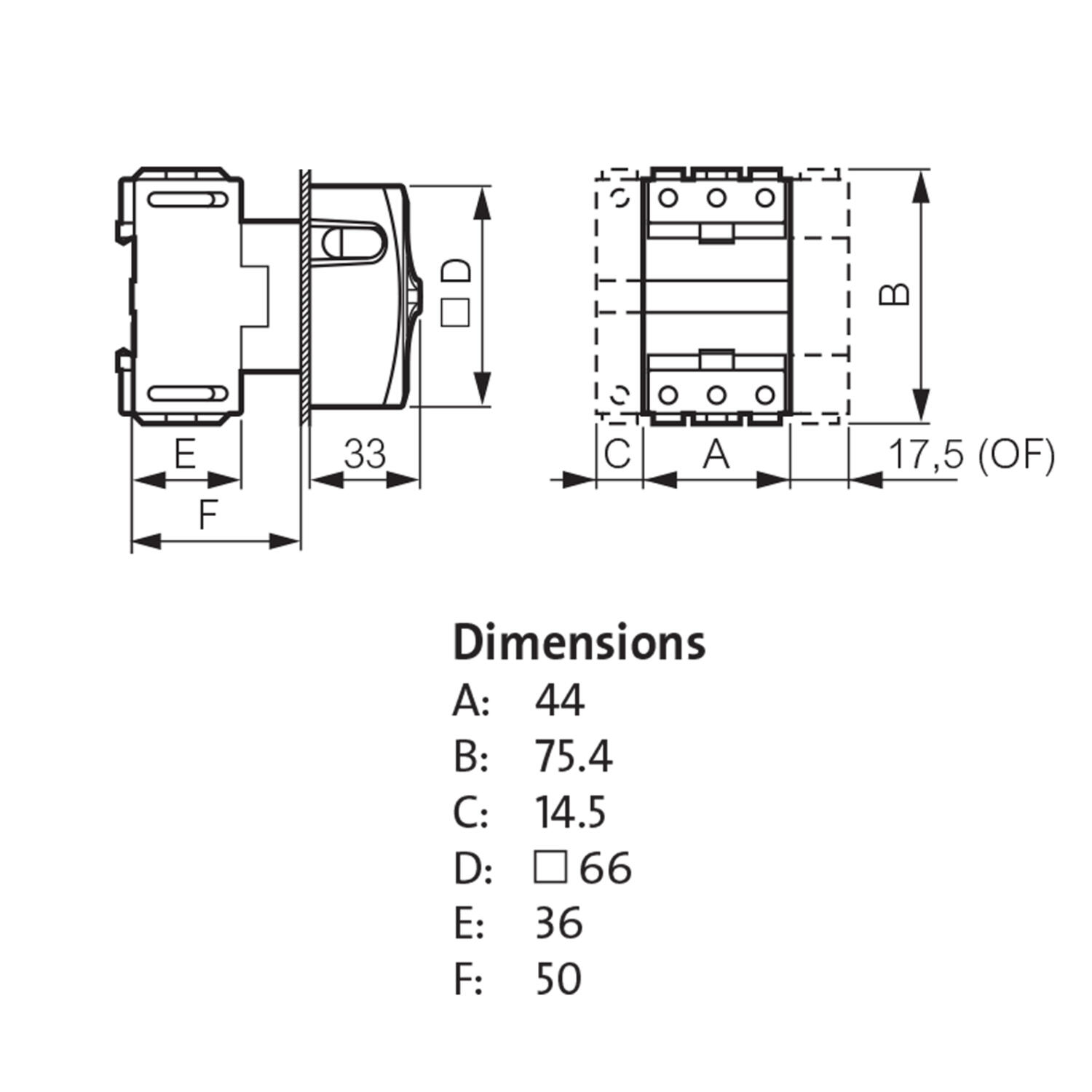

Mitat ja kytkennät

Tuotekuvaus

REVERSO on kuormakytkin, jota voidaan käyttää myös pää-, turva- ja normaalina -nokkakytkimenä.
REVERSO on markkinoiden ainoa kytkin, jossa on muunneltavat kosketinyksiköt. Kosketinyksikössä on mahdollisuus johtimien kiristykseen sekä edestä että takaa. Tämä antaa joustavuutta asentamiseen. Sarja tarjoaa laajan valikoiman tarvikkeita (lisä-, N- ja signaalikoskettimet yms.), jotka ovat liitettävissä helposti kytkimen sivuille.
Asennusvaihtoehtoina on kansiasennus (ruuviasennus tai 22,5 mm yksireikäänasennus 25 - 32 A), oviasennus, DIN-kisko/aukkoasennus. Lukittavat vääntimet kelt./pun. tai harmaana. Tekstikyltit toiveen mukaan. Kytkin myös koteloituna 25 A-100 A (värit: kelt./pun. tai harmaa).

Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Terminen nimellisvirta Ith Napaluku Väri Hinta

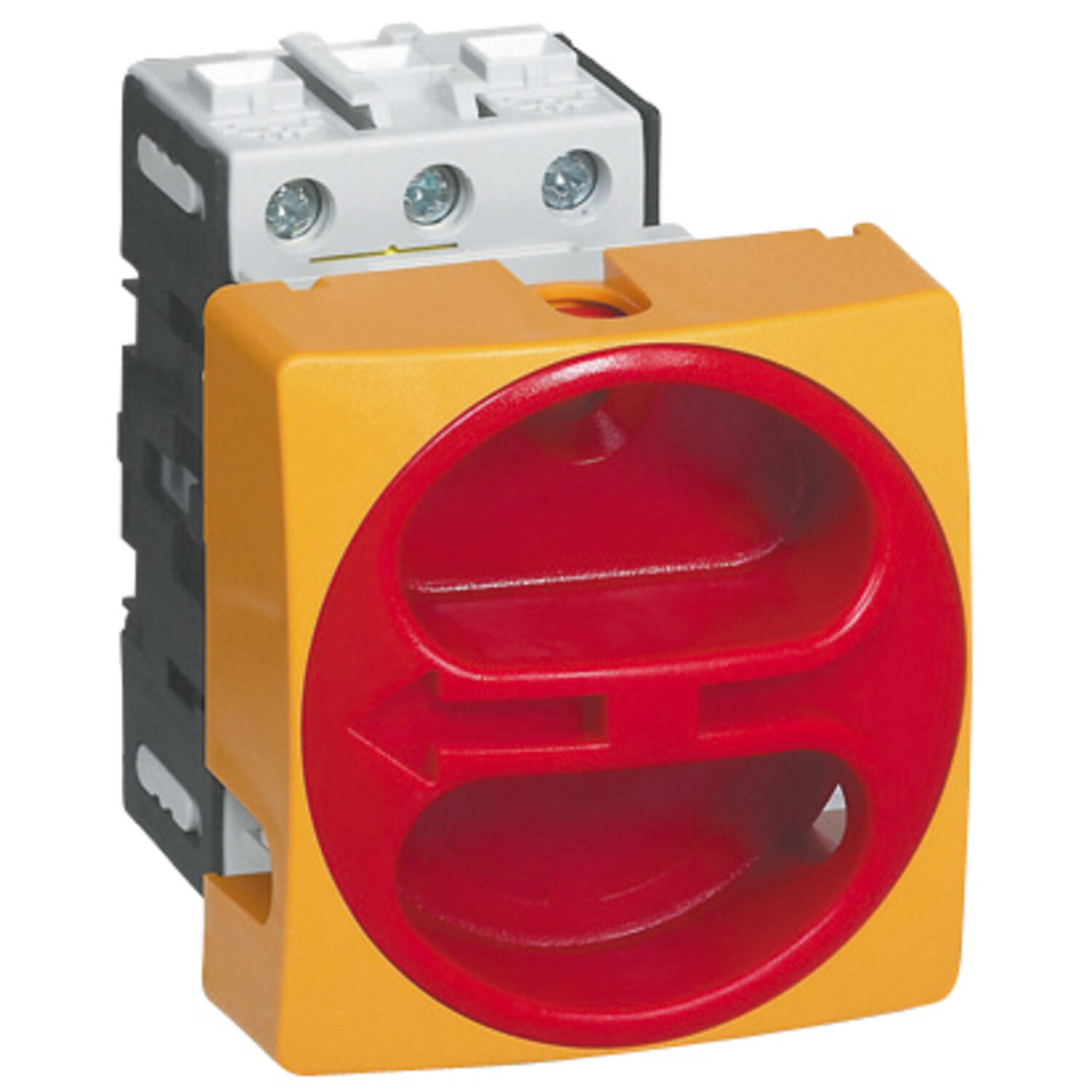

Kuormakytkin 3-napainen keltainen/punainen
Kuormakytkin 32 A 3-nap. keltainen/punainen
Tuotenumero:
0172101 Kopioitu!
32 A
3
Punainen/keltainen
Kuormakytkin 3-napainen keltainen/punainen
Kuormakytkin 32 A 3-nap. keltainen/punainen ø22,5mm
Tuotenumero:
0172103 Kopioitu!
32 A
3
Punainen/keltainen
Kuormakytkin 32 A 3-nap. harmaa
Tuotenumero:
0174101 Kopioitu!
32 A
3
Harmaa

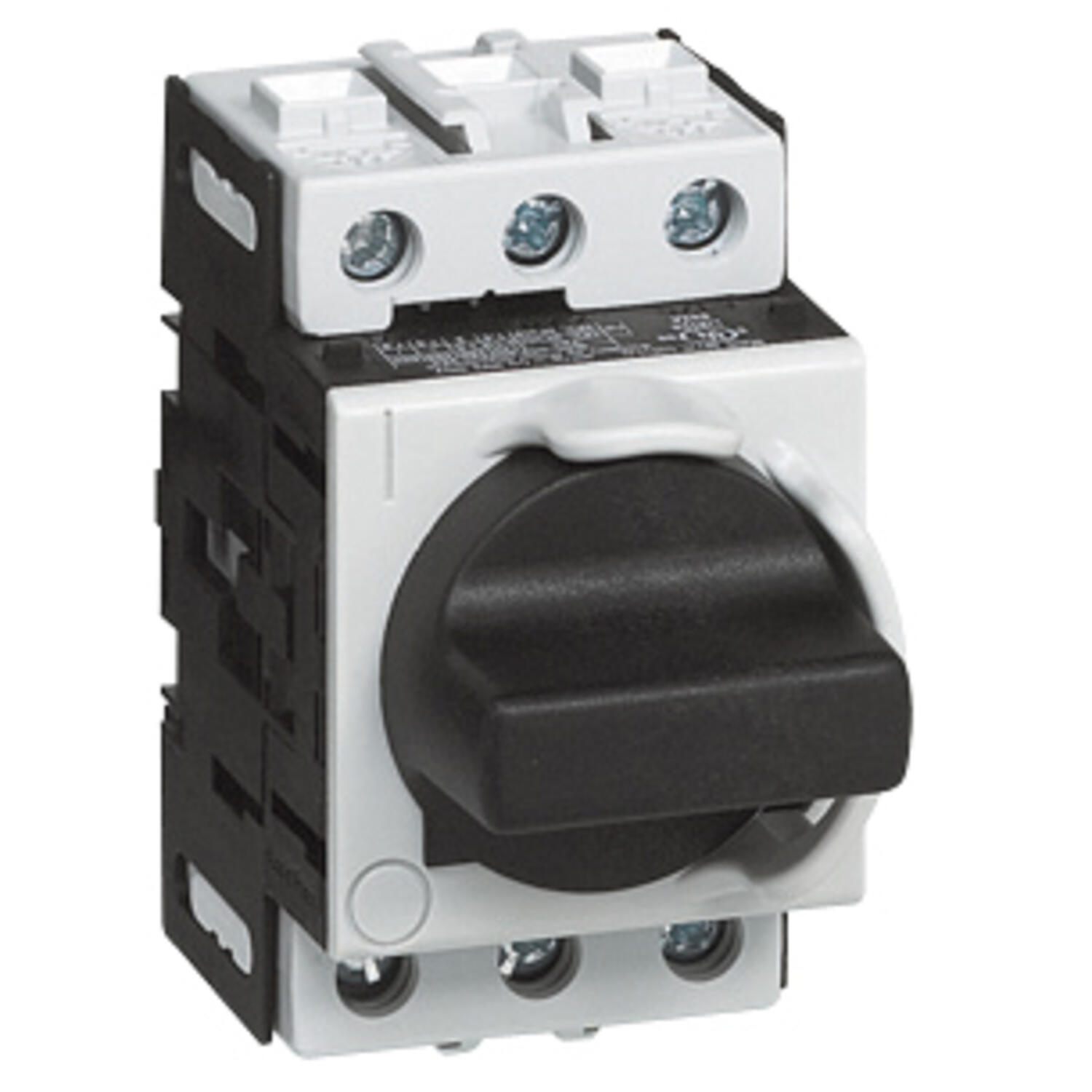

Kuormakytkin DIN
Kuormakytkin 32 A 3-nap. DIN
Tuotenumero:
0174105 Kopioitu!
32 A
3
Harmaa

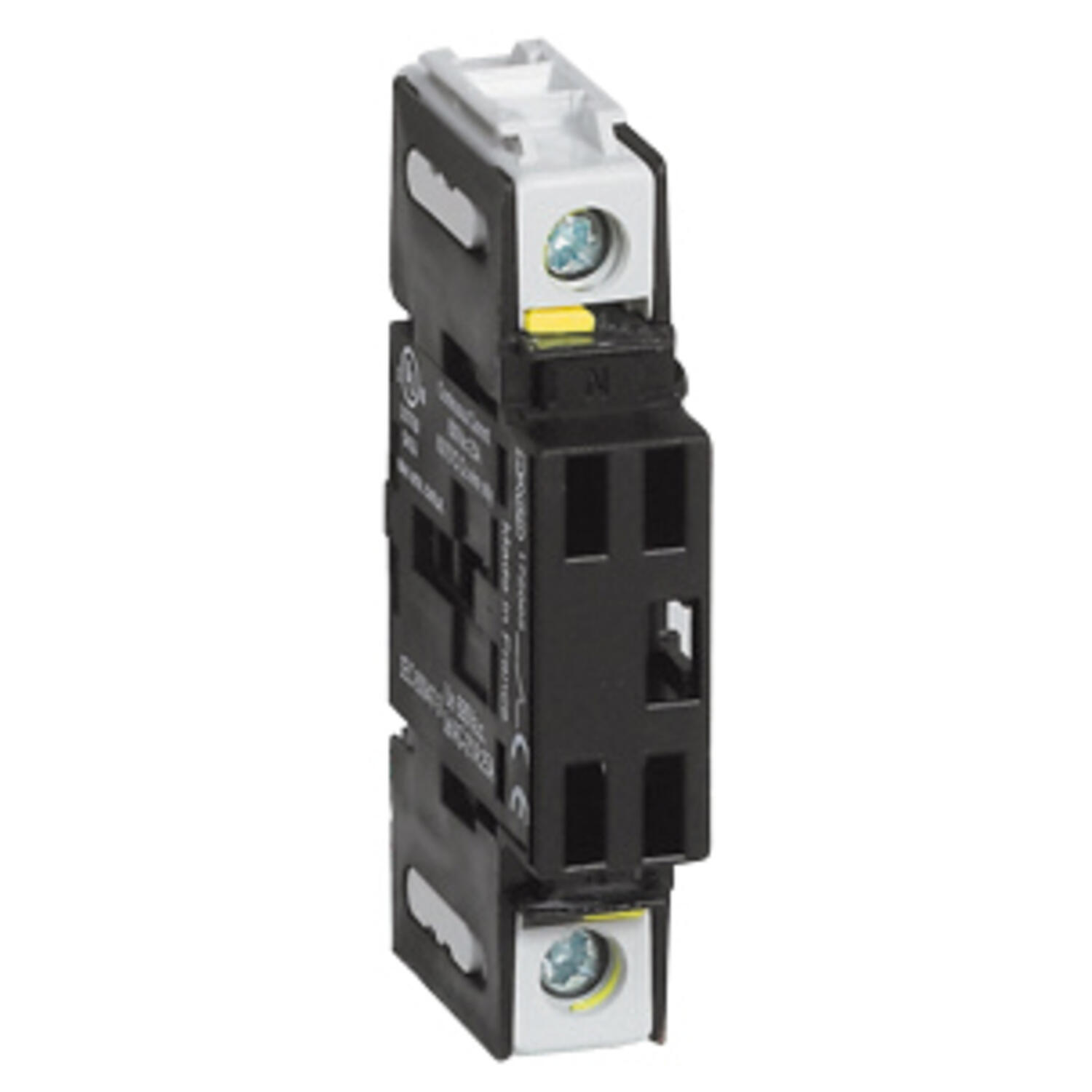

Kuormakytkimen N-kosketin 32 A
Tuotenumero:
0172165 Kopioitu!
32 A
1
Kuormakytkimen lisäkosketin 32 A
Tuotenumero:
0172175 Kopioitu!
32 A
1

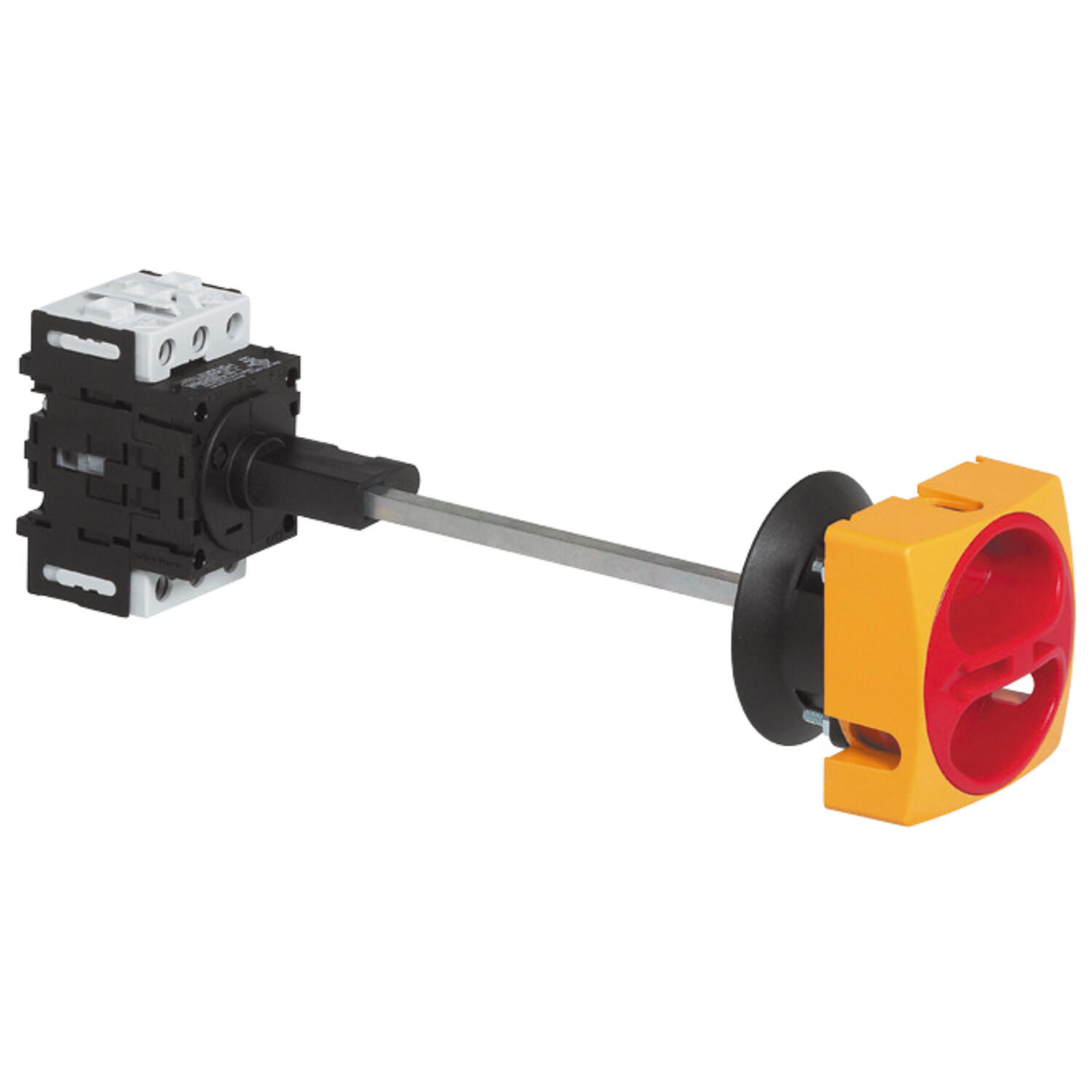

Kuormakytkin 32 A 3-nap. keltainen/punainen ovisarja
Tuotenumero:
0165109 Kopioitu!
32 A
3
Punainen/keltainen

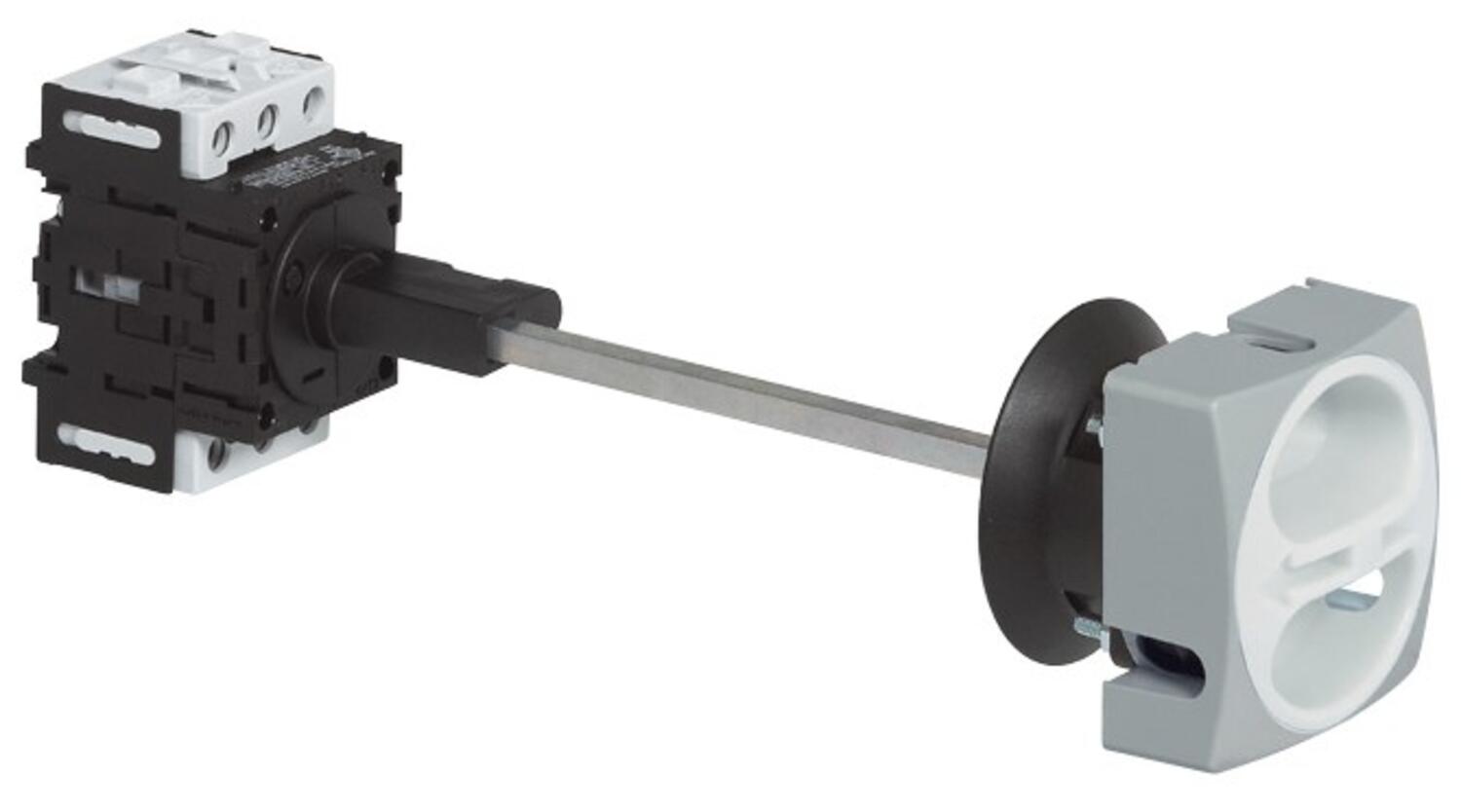

Kuormakytkin 3-napainen harmaa ovisarja
Kuormakytkin 32 A 3-nap. harmaa ovisarja
Tuotenumero:
0168109 Kopioitu!
32 A
3
Harmaa

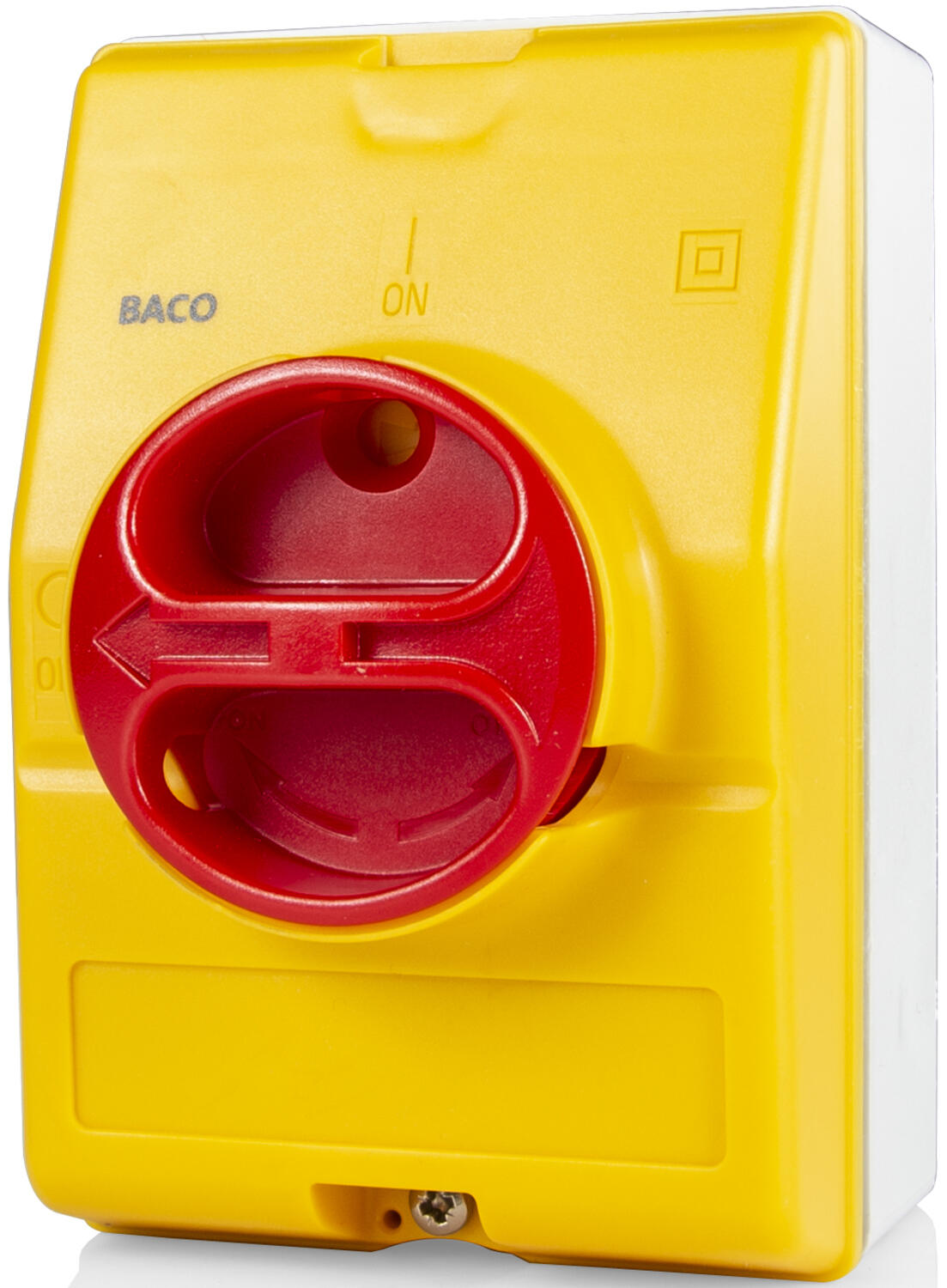

Kuormakytkin 3-napainen keltainen/punainen
Kuormakytkin 32 A 3-nap. keltainen/punainen koteloitu
Tuotenumero:
0172161 Kopioitu!
32 A
3
Punainen/keltainen

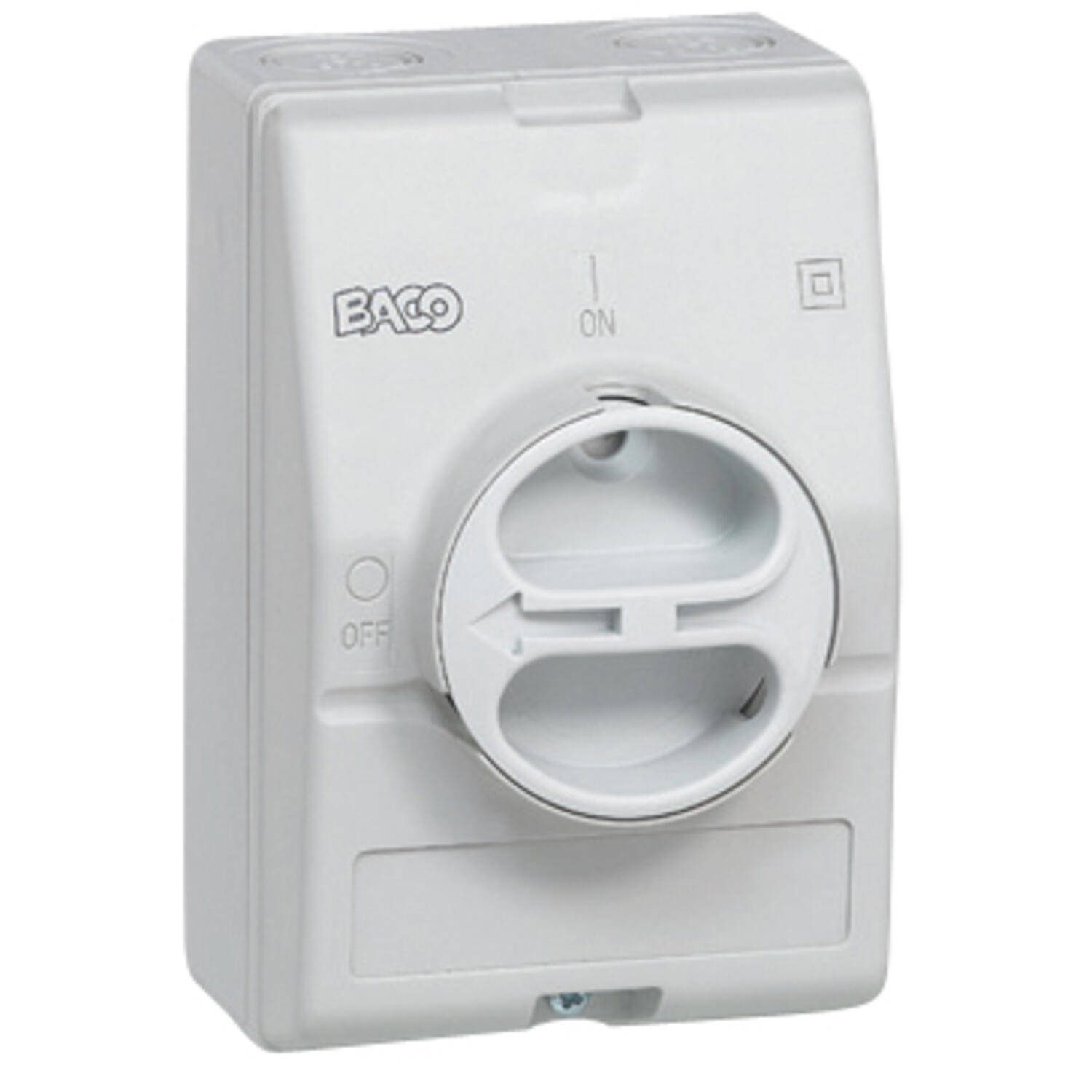

Kuormakytkin 32 A 3-nap. harmaa koteloitu
Tuotenumero:
0174161 Kopioitu!
32 A
3
Harmaa

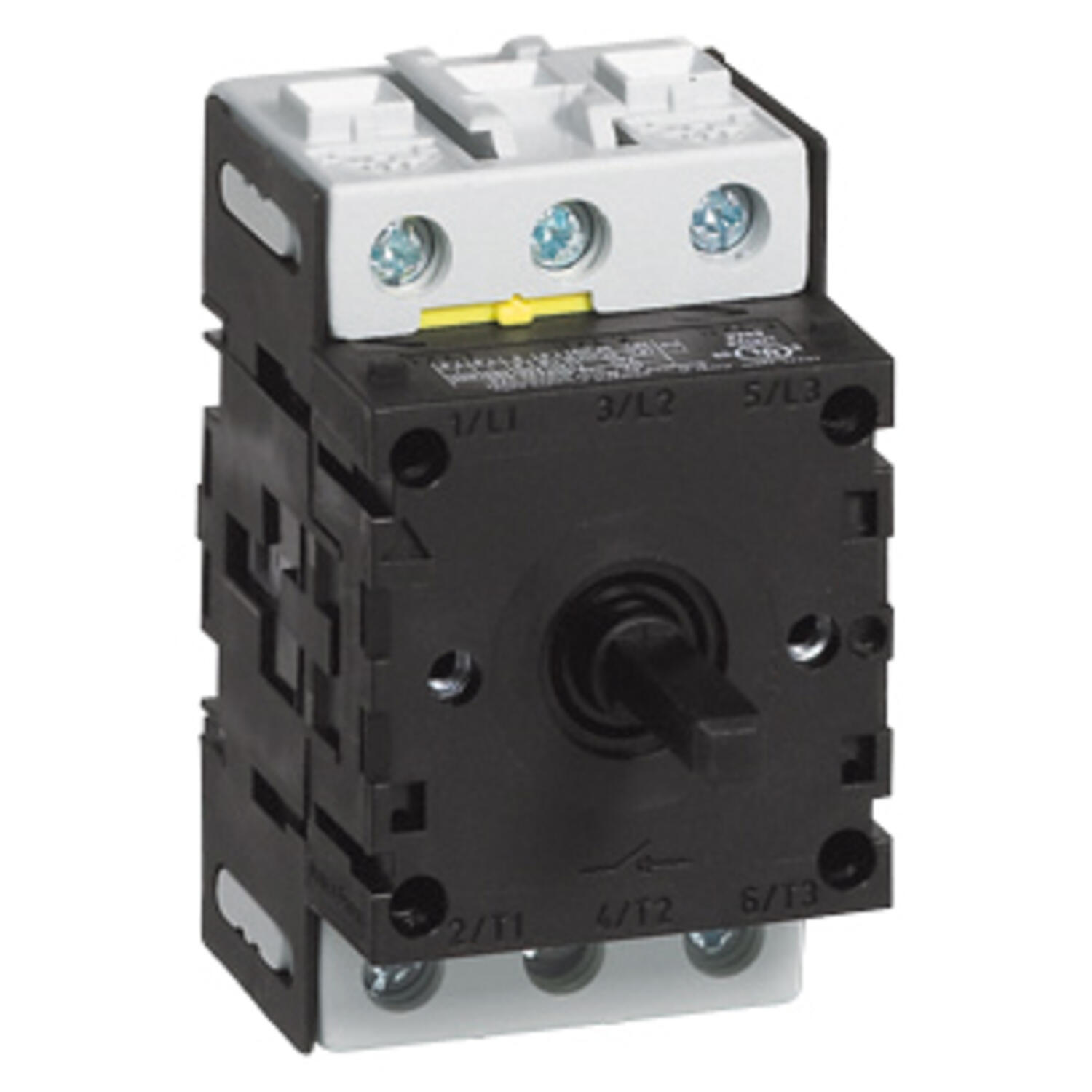

Kuormakytkin 32 A 3-nap. kontaktilohko
Tuotenumero:
0172100 Kopioitu!
32 A
3
