BACO

Kuormakytkin 50 A

REVERSO on kuormakytkin, jota voidaan käyttää myös pää-, turva- ja normaalina -nokkakytkimenä.
REVERSO on markkinoiden ainoa kytkin, jossa on muunneltavat kosketinyksiköt. Kosketinyksikössä on mahdollisuus johtimien kiristykseen sekä edestä että takaa. Tämä antaa joustavuutta asentamiseen. Sarja tarjoaa laajan valikoiman tarvikkeita (lisä-, N- ja signaalikoskettimet yms.), jotka ovat liitettävissä helposti kytkimen sivuille.
Asennusvaihtoehtoina on kansiasennus (ruuviasennus tai 22,5 mm yksireikäänasennus 25 - 32 A), oviasennus, DIN-kisko/aukkoasennus. Lukittavat vääntimet kelt./pun. tai harmaana. Tekstikyltit toiveen mukaan. Kytkin myös koteloituna 25 A-100 A (värit: kelt./pun. tai harmaa).

Lue lisää
  • Asennus kanteen tai DIN-kiskoon
  • 7+7 mm kosketinväli
  • Ovikytkin mahdollisuus
  • Modulaarinen rakenne

Valitse tuote

Valitse tuote
BACO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Asennus Ruuviasennus, DIN-kisko 35 mm
Napaluku 3
Malli Kytkin ja kahva
Väri Punainen/keltainen

Nimellisvirta
Terminen nimellisvirta Ith 50 A
Terminen nimellisvirta Ithe 40 A
Nimellisvirta Ie (AC15/230 V) 6 A
Nimellisvirta Ie (AC15/400 V) 4 A
Nimellisvirta Ie (AC21A) 50 A

Nimellisteho
Nimellisteho (AC23A/3x230 V) 15 kW
Nimellisteho (AC23A/3x400 V) 18,5 kW
Nimellisteho (AC23A/3x500 V) 22 kW
Nimellisteho (AC23A/3x690 V) 18,5 kW
Nimellisteho (AC3/3x230 V) 7,5 kW
Nimellisteho (AC3/3x400 V) 15 kW
Nimellisteho (AC3/3x500 V) 15 kW
Nimellisteho (AC3/3x690 V) 15 kW

Nimellinen eristysjännite
Nimellinen eristysjännite Ui 690 V

Muuta
Kotelointiluokka edestä IP40
Kotelointiluokka takaapäin IPxxB
Min. poikkipinta-ala, monisäikeinen pääteholkilla 1.5 mm²
Max. poikkipinta-ala, monisäikeinen pääteholkilla 16 mm²
Max. poikkipinta-ala, yksisäikeinenjohdin 25 mm²
Min. käyttölämpötila -30 °C
Max. käyttölämpötila 70 °C
Min. varastointilämpötila -30 °C
Max. varastointilämpötila 70 °C
Mekaaninen elinikä AC20 (miljoonaa sykliä) 0.04
Standardit CSA 22.2, IEC 60947-3, UL 508
Hyväksynnät CB, cUL, UL
Jatkuva virta Iu 50 A
Nimellinen oikosulkuvirta Icw (Aeff/400V/1 s) 500 A
Nimellinen katkaisukyky (Aeff/400 V) 1,8 kA
Nimellinen katkaisukyky (Aeff/400V) 800 A
Nimellinen kytkentäkyky (Aeff/400 V) 1270 A
Virrankatkaisukyky 50 A
Oikosulkuvirta (kAeff/400 V) 10 kA
Oikosulkuvirta sulakkeella (gL/gG) 50 A
Nimellinen impulssijännite Uimp 6 kV

Tiedostot

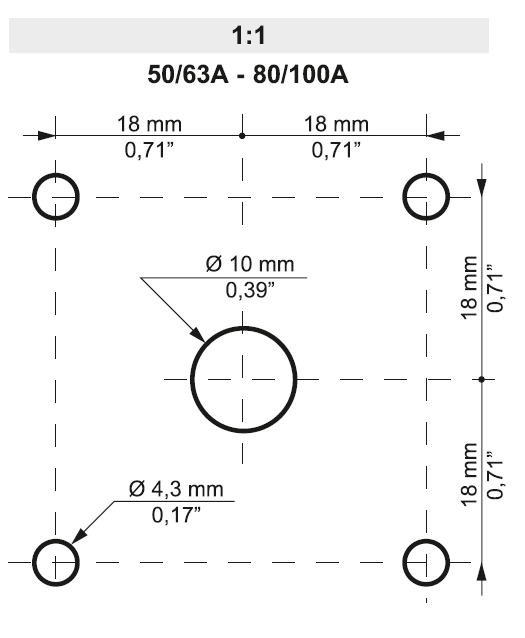

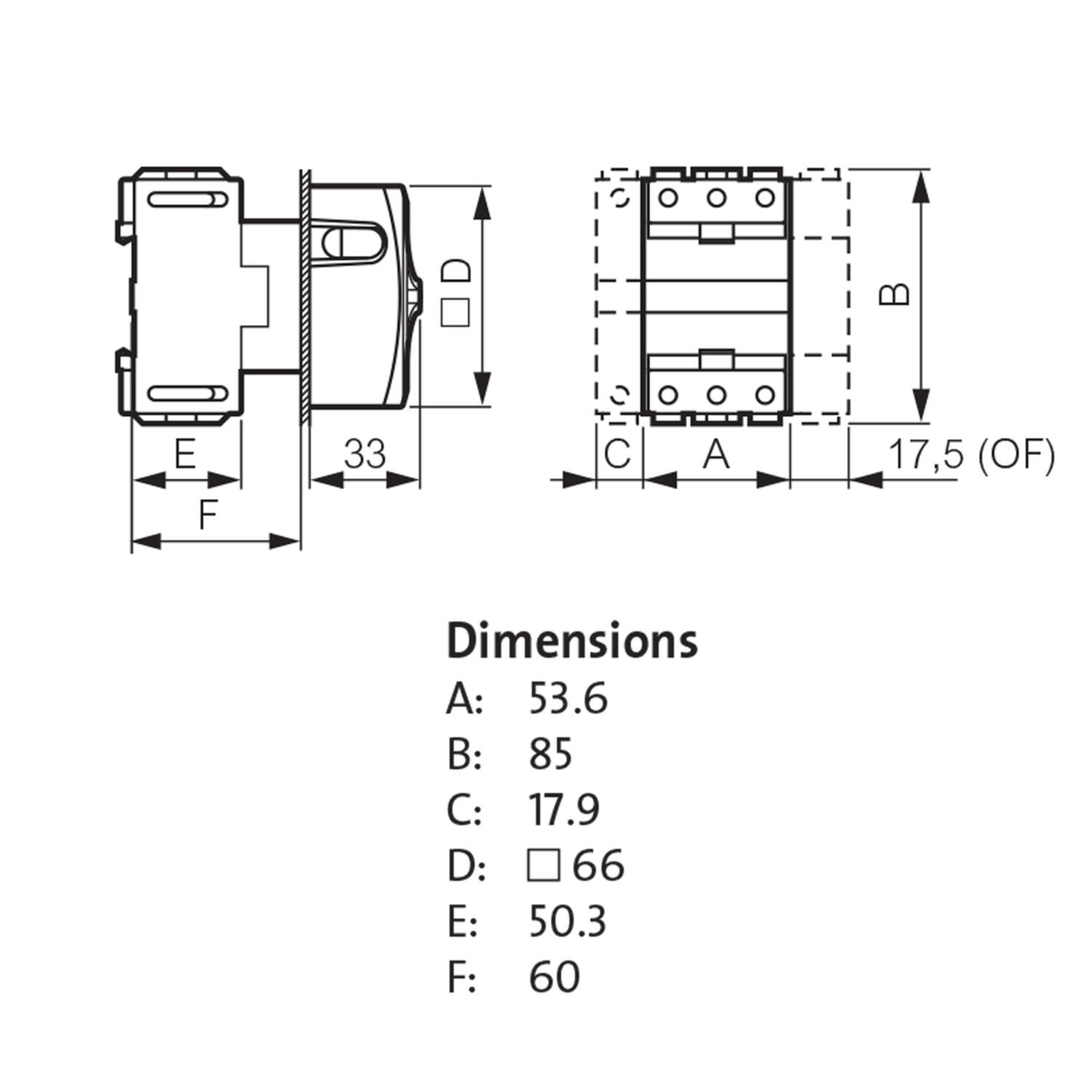

Mitat ja kytkennät

Tuotekuvaus

REVERSO on kuormakytkin, jota voidaan käyttää myös pää-, turva- ja normaalina -nokkakytkimenä.
REVERSO on markkinoiden ainoa kytkin, jossa on muunneltavat kosketinyksiköt. Kosketinyksikössä on mahdollisuus johtimien kiristykseen sekä edestä että takaa. Tämä antaa joustavuutta asentamiseen. Sarja tarjoaa laajan valikoiman tarvikkeita (lisä-, N- ja signaalikoskettimet yms.), jotka ovat liitettävissä helposti kytkimen sivuille.
Asennusvaihtoehtoina on kansiasennus (ruuviasennus tai 22,5 mm yksireikäänasennus 25 - 32 A), oviasennus, DIN-kisko/aukkoasennus. Lukittavat vääntimet kelt./pun. tai harmaana. Tekstikyltit toiveen mukaan. Kytkin myös koteloituna 25 A-100 A (värit: kelt./pun. tai harmaa).

Tarvikkeet

Saatat olla kiinnostunut näistä

Suosikit Tilausnumero: Terminen nimellisvirta Ith Napaluku Väri Kotelon väri Hinta
Kuormakytkin 3-napainen keltainen/punainen
Kuormakytkin 50 A 3-nap. keltainen/punainen
Tuotenumero:
0172201 Kopioitu!
50 A
3
Punainen/keltainen

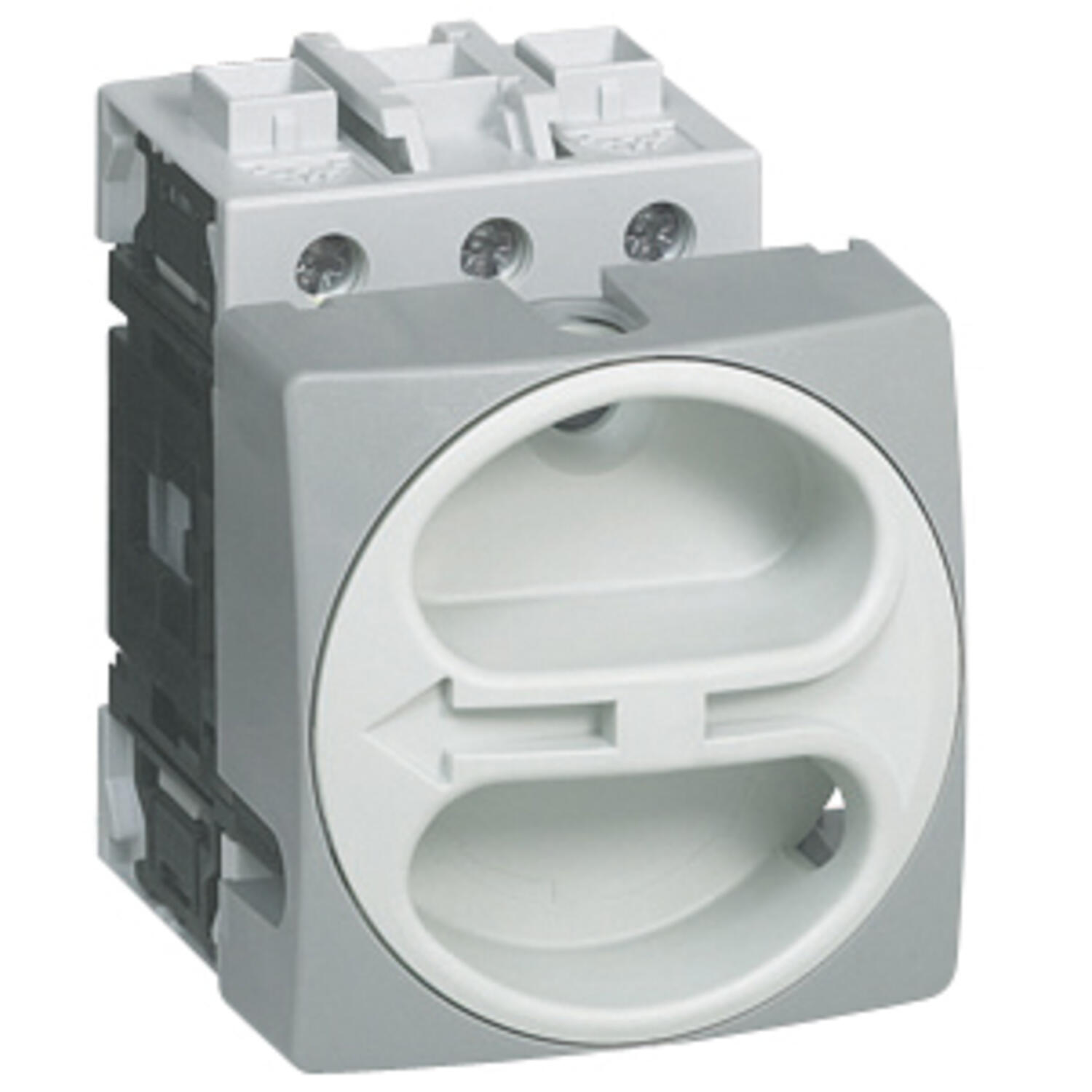

Kuormakytkin 50 A 3-nap. harmaa
Tuotenumero:
0174201 Kopioitu!
50 A
3
Harmaa

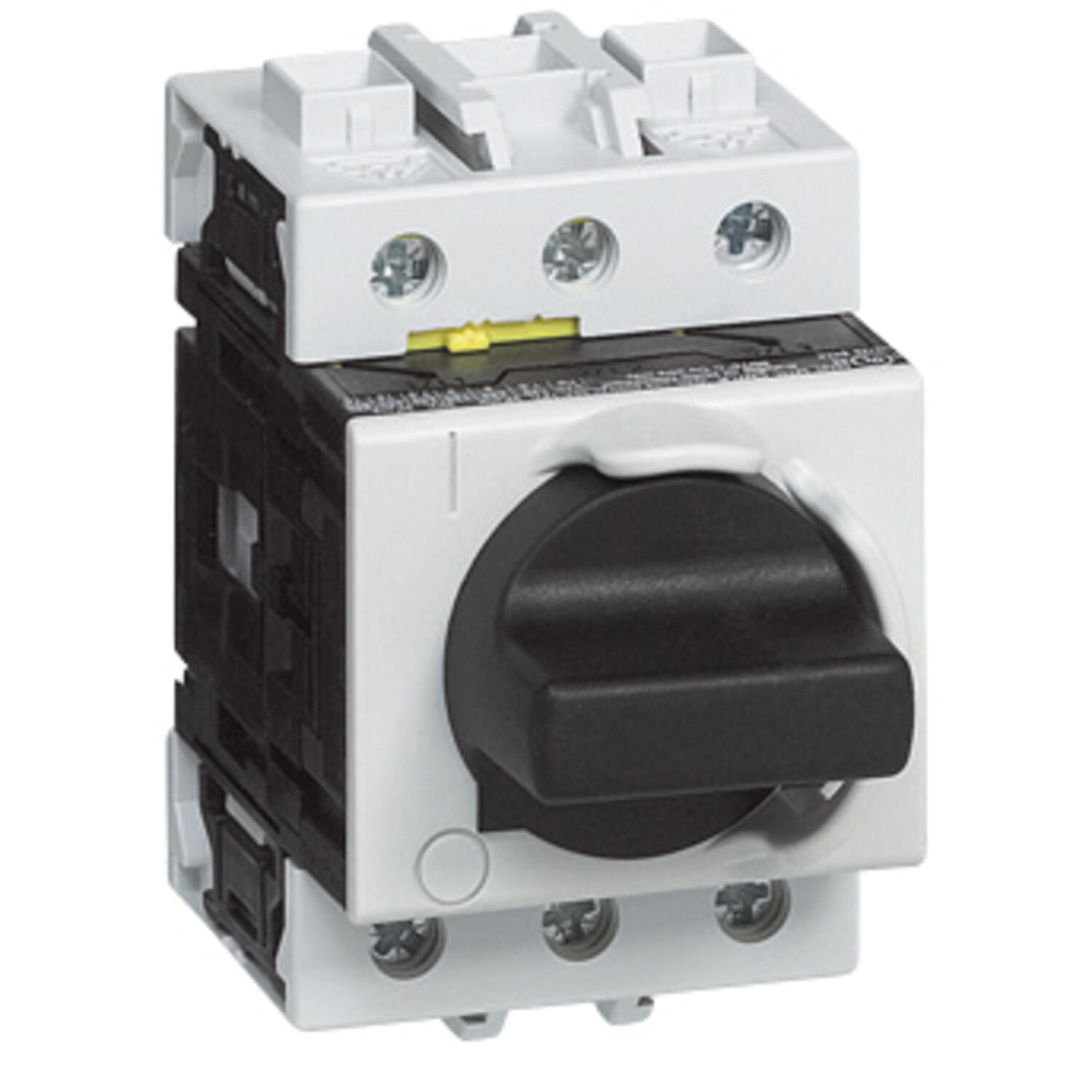

Kuormakytkin 3-napainen DIN
Kuormakytkin 50 A 3-nap. DIN
Tuotenumero:
0174205 Kopioitu!
50 A
3
Harmaa

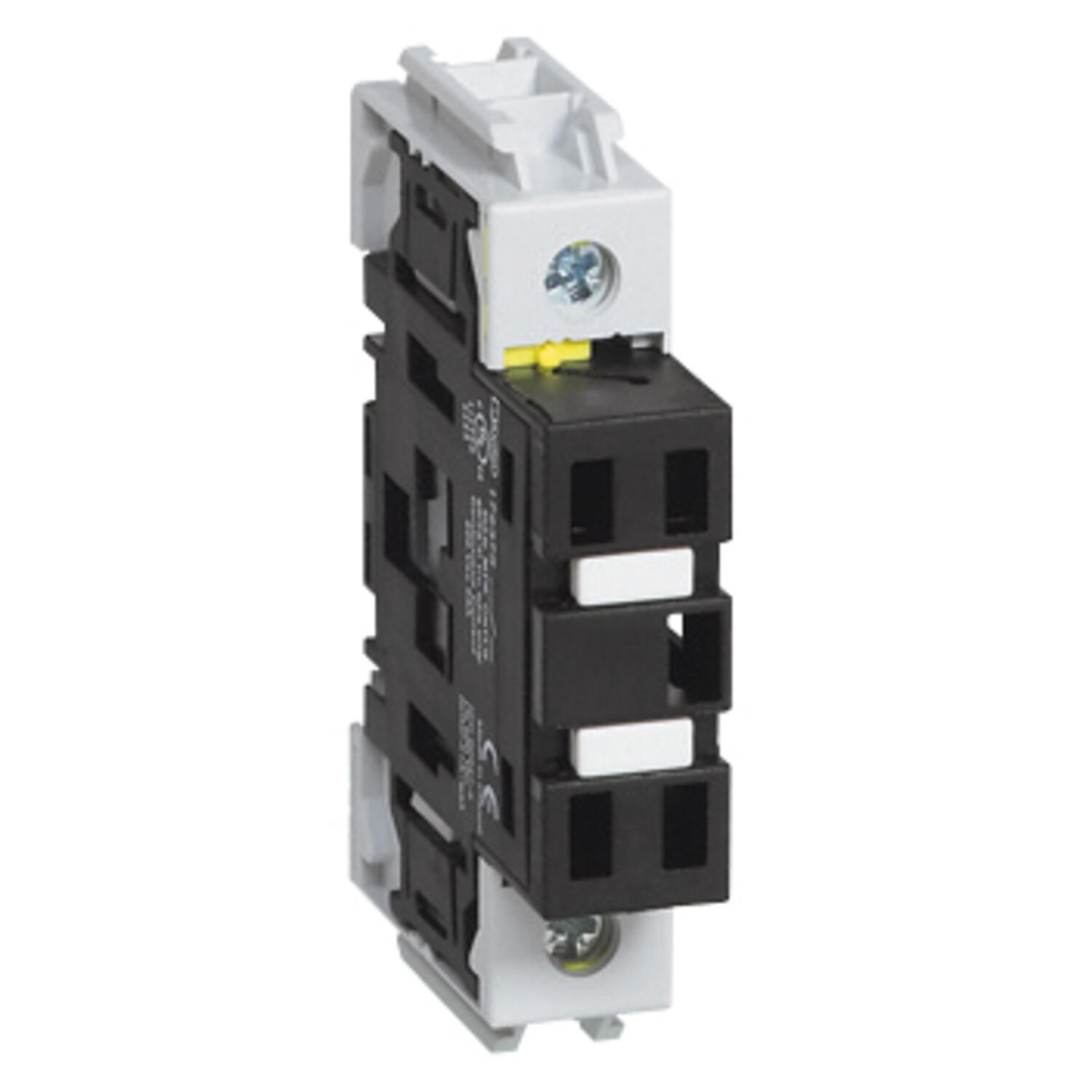

Kuormakytkimen N-kosketin 50 A
Tuotenumero:
0172265 Kopioitu!
50 A
1
Kuormakytkimen lisäkosketin 50 A
Tuotenumero:
0172275 Kopioitu!
50 A
1

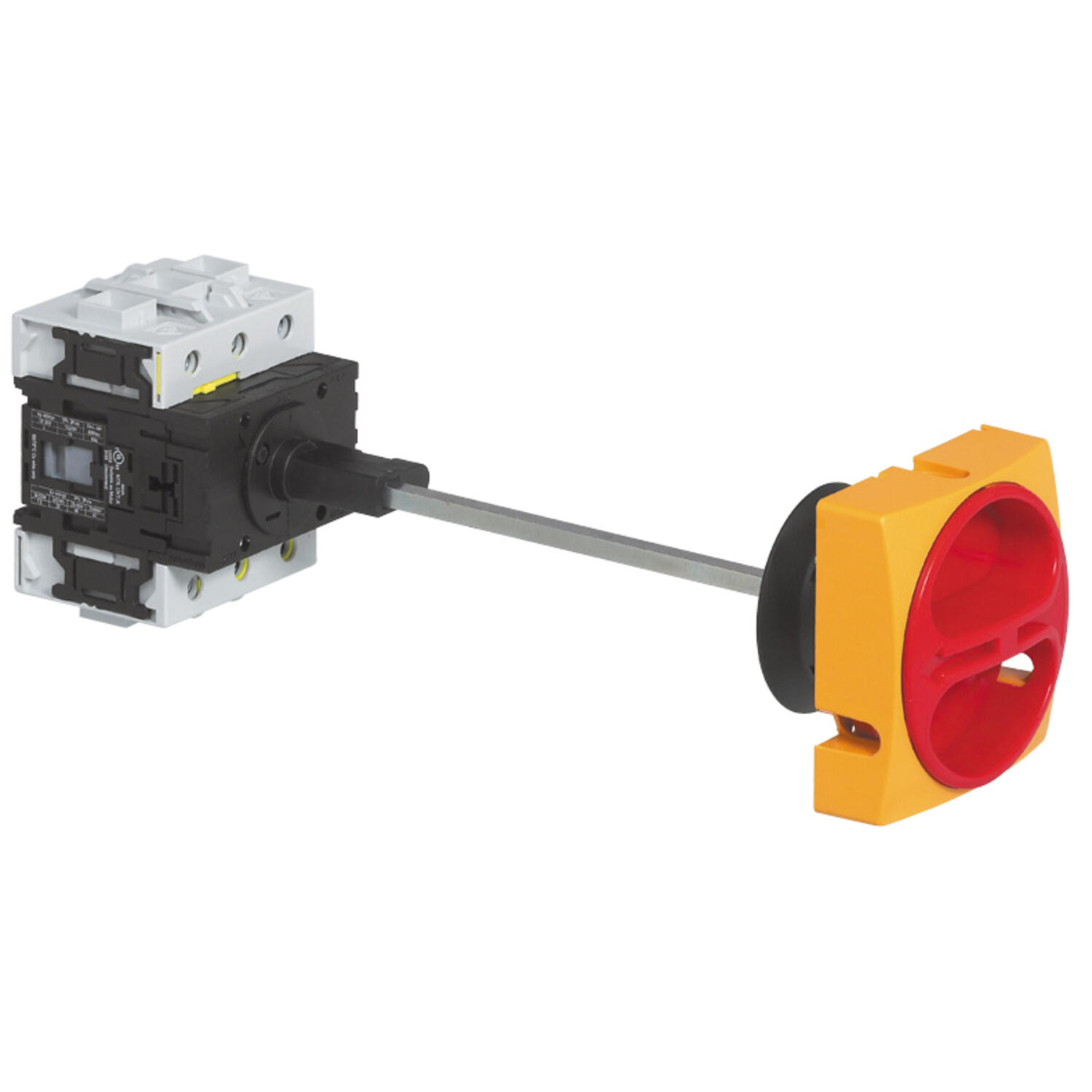

AutoVimation kotelot ja tarvikkeet ryhmäkuva
Kuormakytkin 50 A 3-nap. keltainen/punainen ovisarja
Tuotenumero:
0165209 Kopioitu!
50 A
3
Punainen/keltainen
Kuormakytkin 3-napainen harmaa ovisarja
Kuormakytkin 50 A 3-nap. harmaa ovisarja
Tuotenumero:
0168209 Kopioitu!
50 A
3
Harmaa

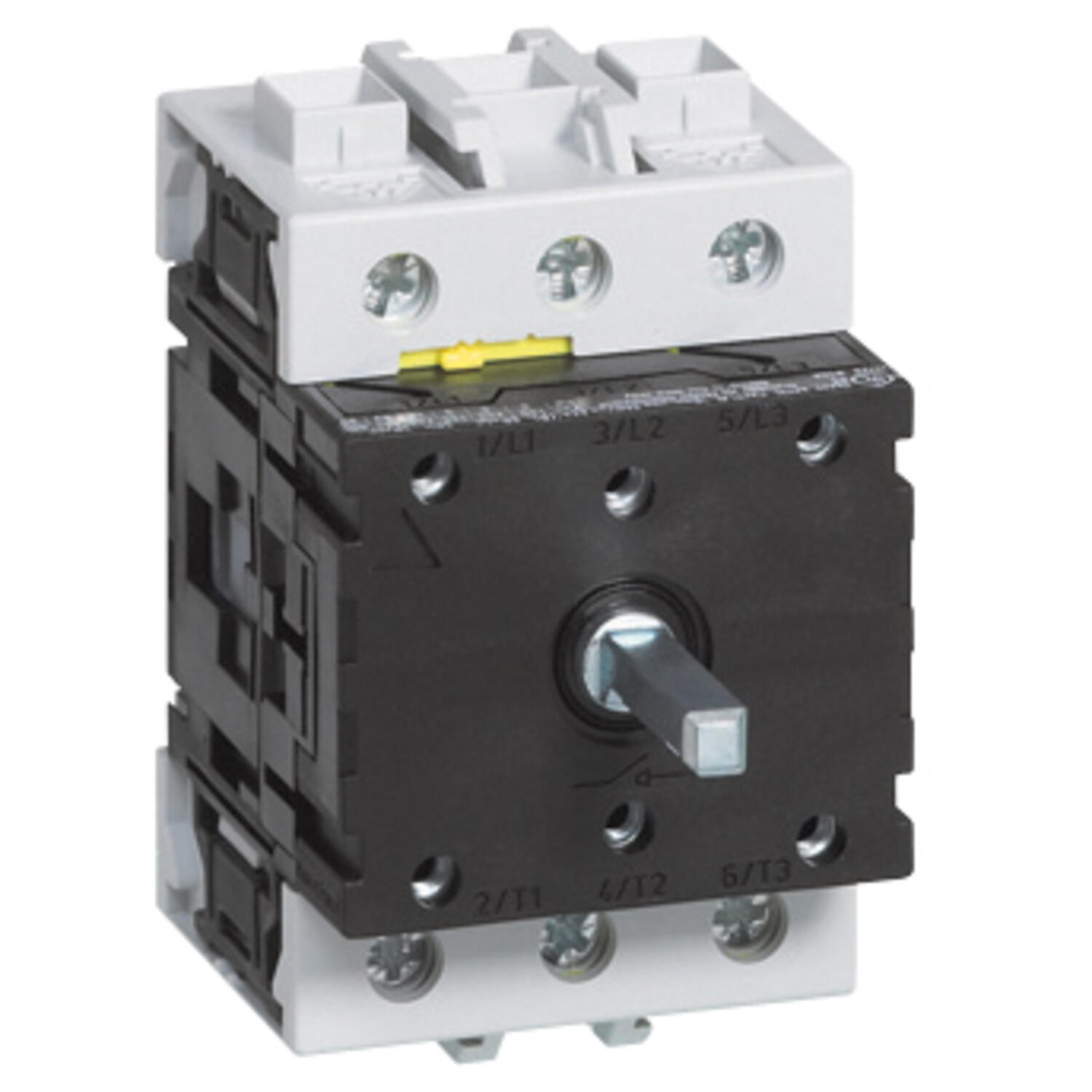

Kuormakytkin 50 A 3-nap. kontaktilohko
Tuotenumero:
0172200 Kopioitu!
50 A
3

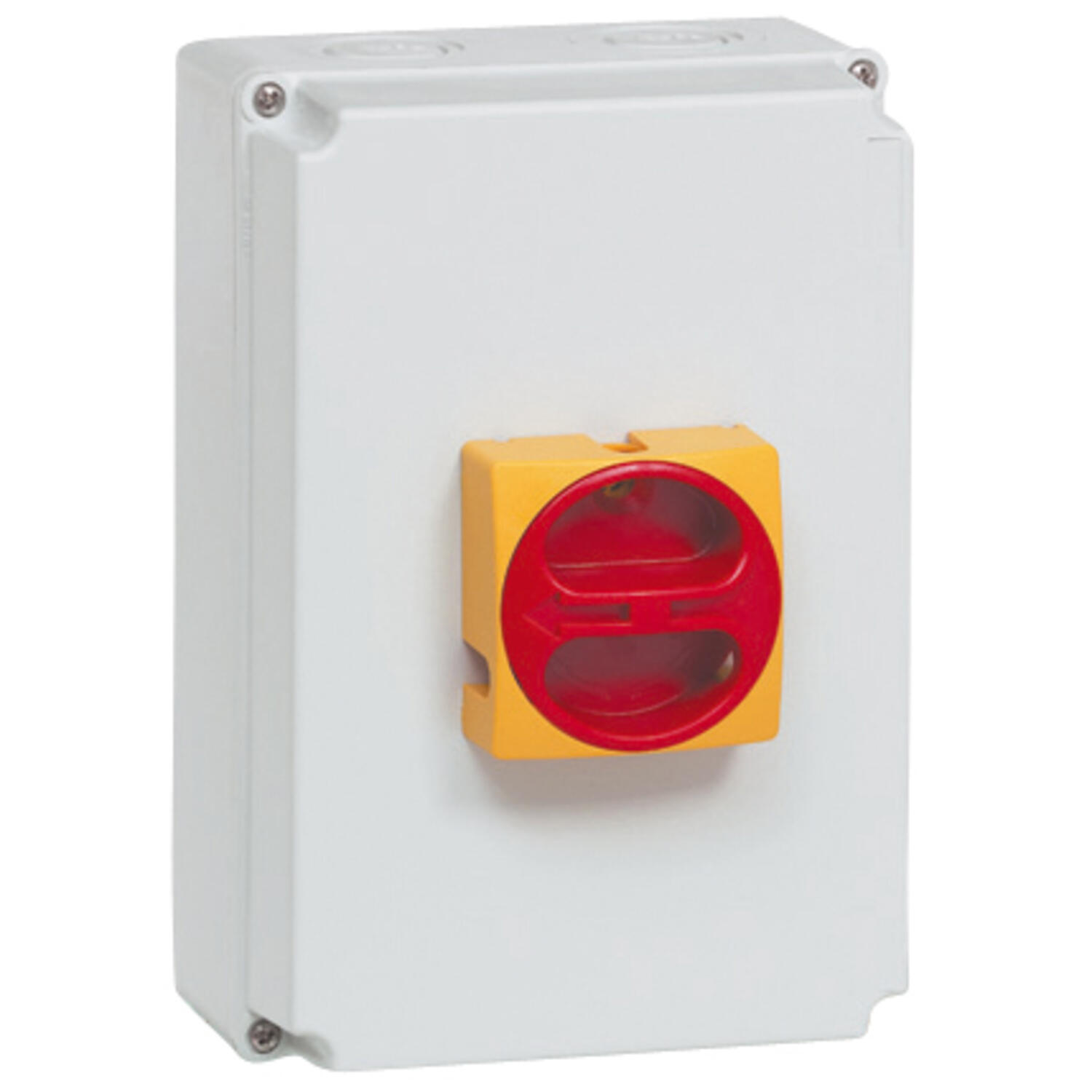

Kuormakytkin 3-napainen keltainen/punainen
Kuormakytkin 50 A 3-nap. keltainen/punainen koteloitu
Tuotenumero:
0172261 Kopioitu!
50 A
3
Punainen/keltainen
Harmaa

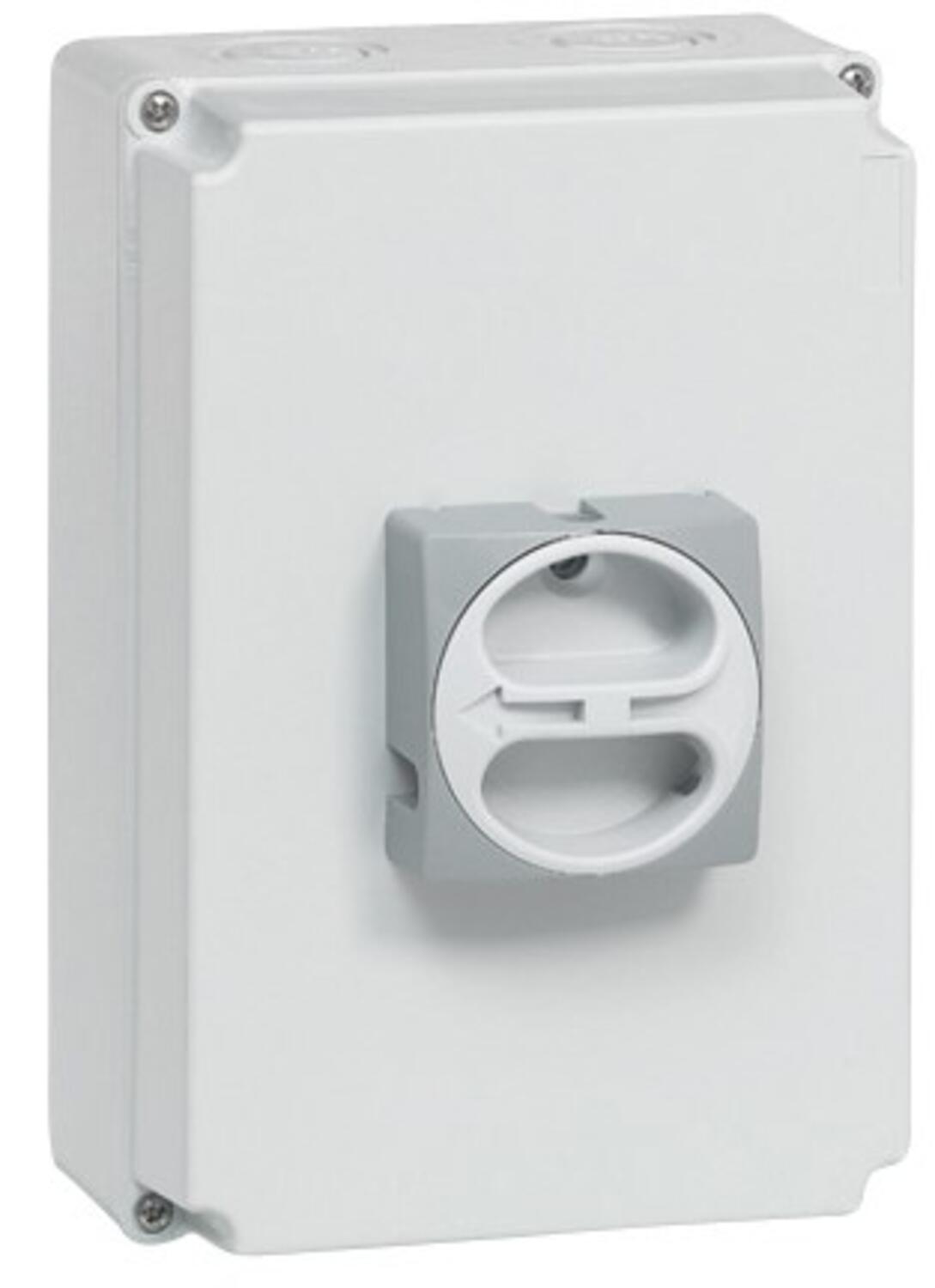

Kuormakytkin harmaa koteloitu
