BACO

Kosketinyksiköt ruuviliittimillä

Bacon kosketinyksikköjä on saatavana useilla eri kytkentätavoilla; ruuvi-, pikajousivoima- ja lattaliittimillä sekä juotospiikeillä. Bacon LBX-koteloihin löytyy omat kosketinyksiköt pohja-asennukseen(33S10 ja 33S01), muut kosketinyksiköt asennetaan lohkonpidikkeeseen.





Lue lisää
  • Ruuviliittimet
  • IP20
  • 1 NO, 1 NC tai 1 NO+ 1 NC

Valitse tuote

Valitse tuote
BACO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Koskettimet 1 NC

Nimellisvirta
Terminen nimellisvirta Ith (AC15) 10 A
Terminen nimellisvirta Ith (DC13) 2,5 A
Nimellisvirta Ie (AC15/120 V) 6 A
Nimellisvirta Ie (AC15 / 240 V) 3 A
Nimellisvirta Ie (AC15/380 V) 1,9 A
Nimellisvirta Ie (AC15/480 V) 1,5 A
Nimellisvirta Ie (AC15/500 V) 1,4 A
Nimellisvirta Ie (AC15/600 V) 1,2 A
Nimellisvirta Ie (DC13/125 V) 0,55 A
Nimellisvirta Ie (DC13/250 V) 0,27 A
Nimellisvirta Ie (DC13/400 V) 0,15 A
Nimellisvirta Ie (DC13/500 V) 0,13 A
Nimellisvirta Ie (DC13/600 V) 0,1 A

Nimellinen eristysjännite
Nimellinen eristysjännite AC (IEC 60947-1) 690 V
Nimellinen eristysjännite AC (UL 508) 600 V

Muuta
Kotelointiluokka takaapäin IP20
Min. poikkipinta-ala, monisäikeinen pääteholkilla 0.5 mm²
Max. poikkipinta-ala, monisäikeinen pääteholkilla 1.5 mm²
Max. poikkipinta-ala, yksisäikeinenjohdin 2,5 mm²
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 70 °C
Min. varastointilämpötila -40 °C
Max. varastointilämpötila 70 °C
Sähköinen elinikä 1 million cycles @ AC15: 120 V 3 A, 240 V 1,5 A. DC13: 125 V 0,22 A, 250 V 0,1 A.
Paino 13 g
Hyväksynnät UL 508, CSA 22.2, BV, CB, CE
Max. kiristysmomentti 1,2
Ilmastollinen kestävyys, jatkuva kostea lämpö IEC 60068-2-30
Ilmastollinen kestävyys, meri-ilman kestävyys IEC 60068-2-52
Ilmastollinen kestävyys, syklinen kostea lämpö IEC 60068-2-3
Nimellinen impulssijännite Uimp 6 kV
Min. käyttövirta Ie (24 V DC) 5 mA
Nimellisvirta Ie (DC13/24V) 1,5 A
Nimellisvirta Ie (DC13/48V) 1 A
Nimellisvirta Ie (DC13/60V) 0,7 A
Nimellisvirta Ie (DC13/110V) 0,3 A
Nimellisvirta Ie (DC13/230V) 0,2 A

Tiedostot

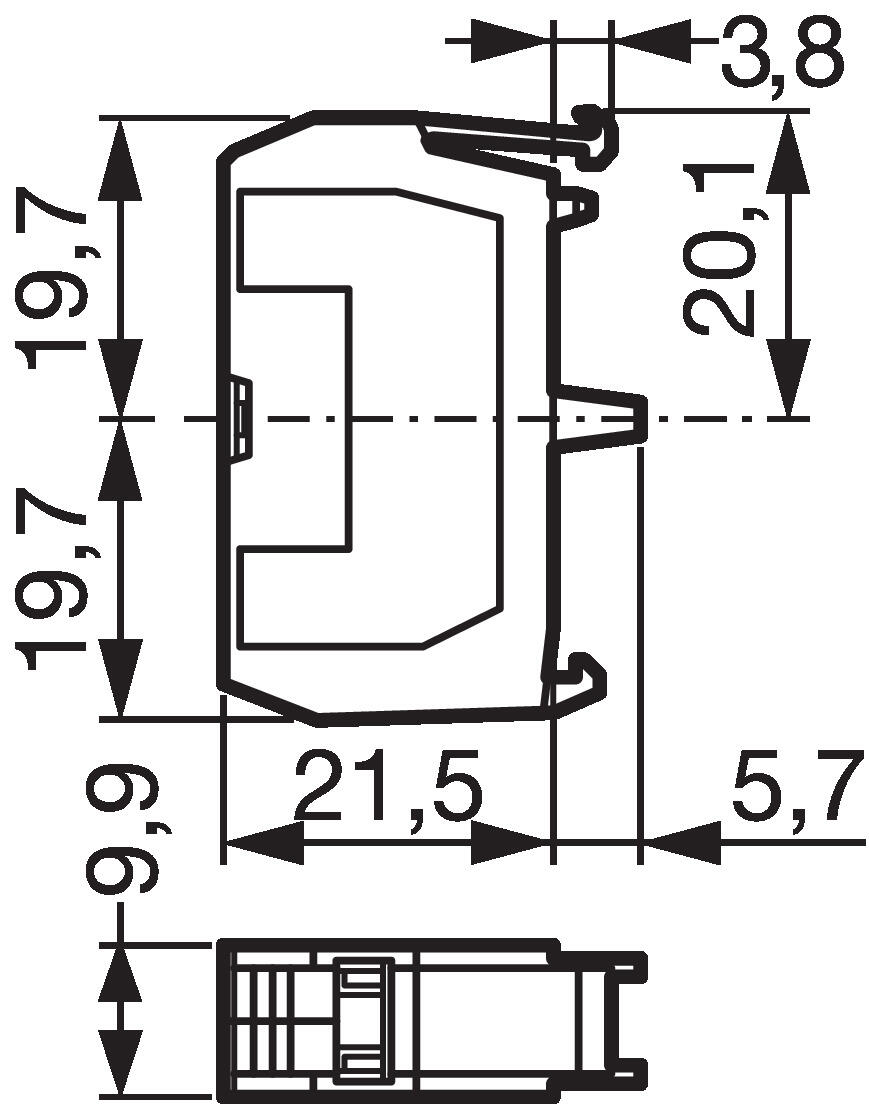

Mitat ja kytkennät

Tuotekuvaus

Bacon kosketinyksikköjä on saatavana useilla eri kytkentätavoilla; ruuvi-, pikajousivoima- ja lattaliittimillä sekä juotospiikeillä. Bacon LBX-koteloihin löytyy omat kosketinyksiköt pohja-asennukseen(33S10 ja 33S01), muut kosketinyksiköt asennetaan lohkonpidikkeeseen.





Tarvikkeet

Saatat olla kiinnostunut näistä

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Koskettimet Hinta

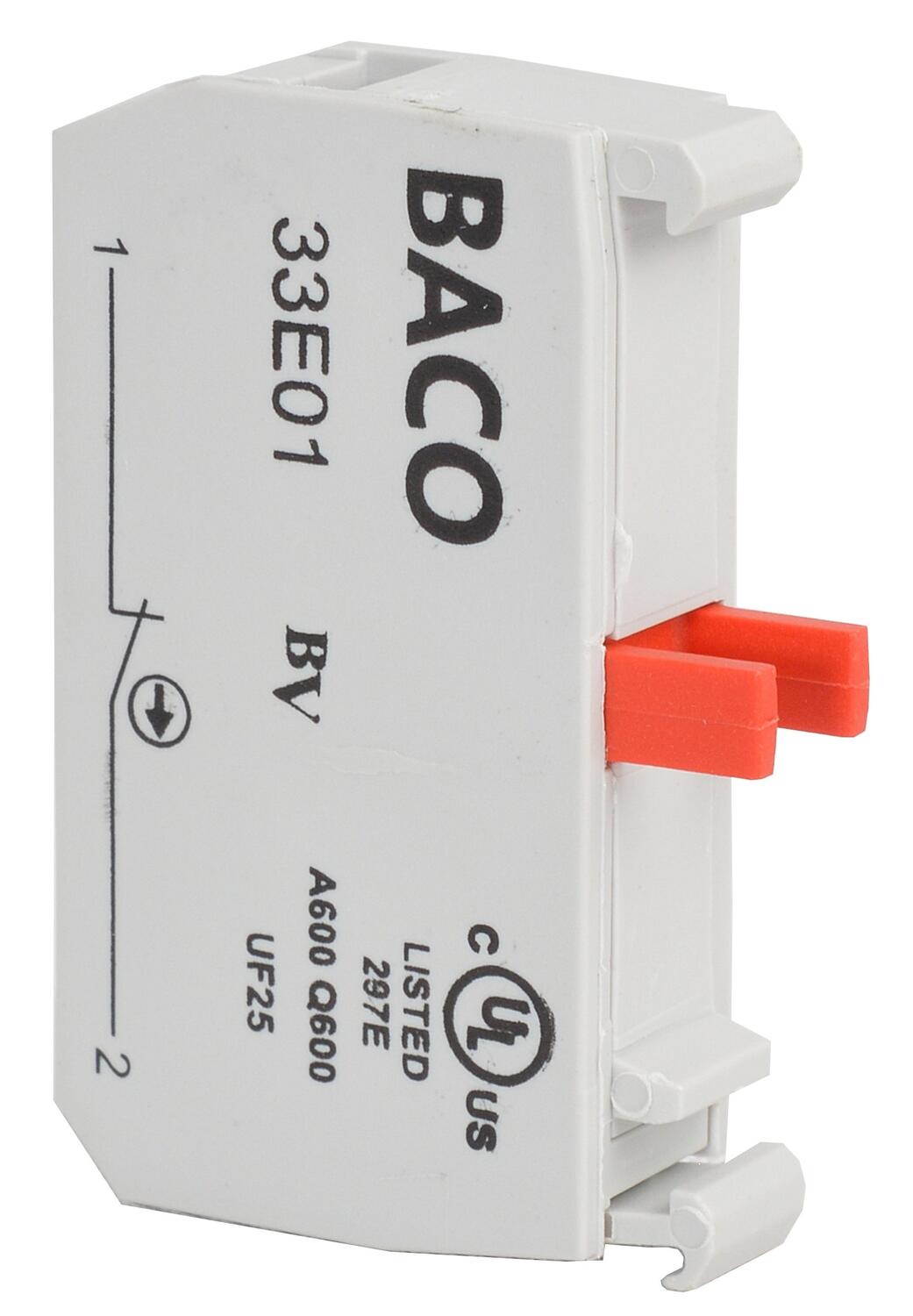

1 NC kosketinyksikkö
Kosketinyksikkö 1 NC
Tuotenumero:
33E01 Kopioitu!
1 NC
Kosketinyksikkö LED-lohkolla
Kosketinyksikkö 1 NO
Tuotenumero:
33E10 Kopioitu!
1 NO

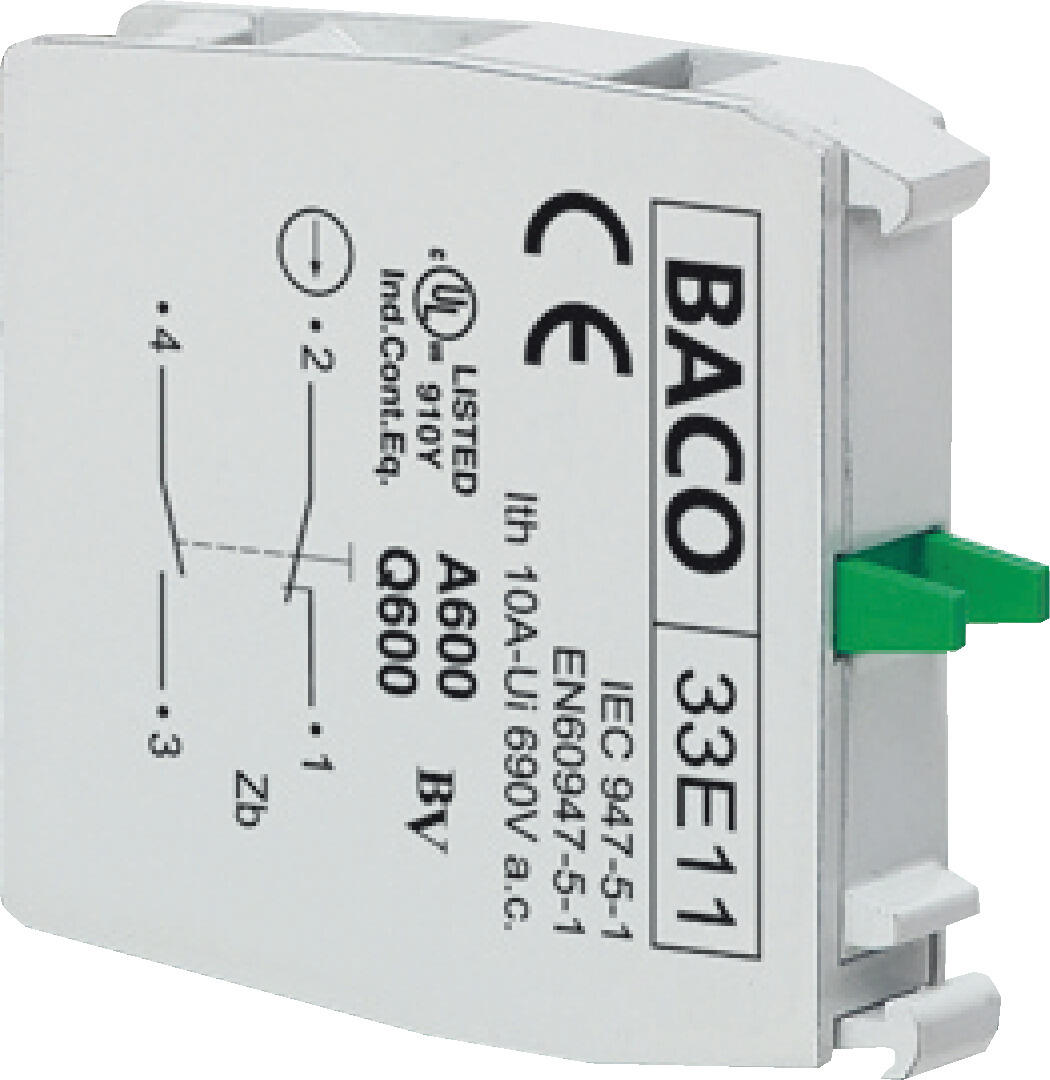

Kosketinyksikkö 1 NO+1 NC
Kosketinyksikkö 1 NO+1 NC
Tuotenumero:
33E11 Kopioitu!
NO/NC

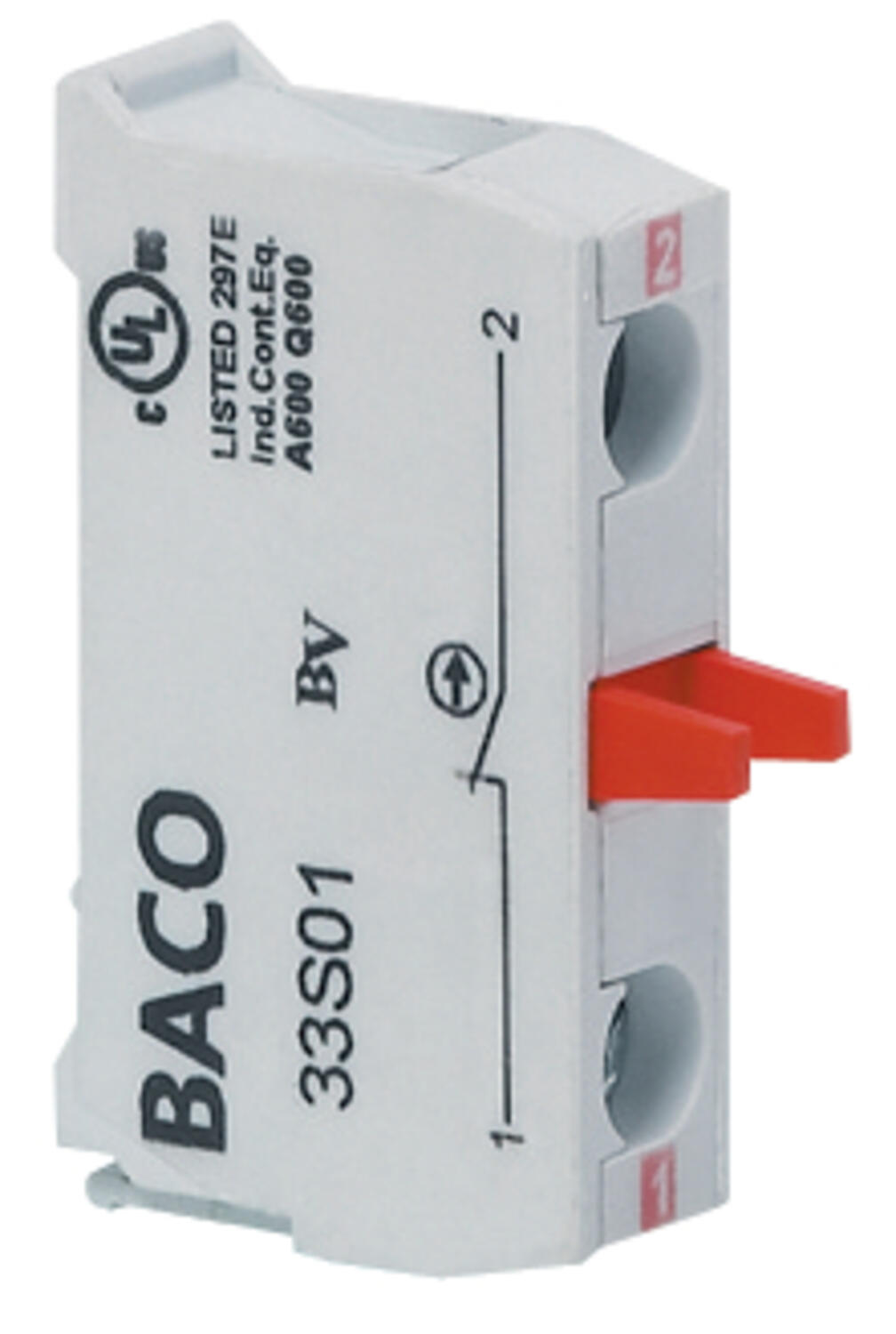

Kosketinyksikkö 1 NC koteloon
Kosketinyksikkö 1 NC koteloon
Tuotenumero:
33S01 Kopioitu!
1 NC

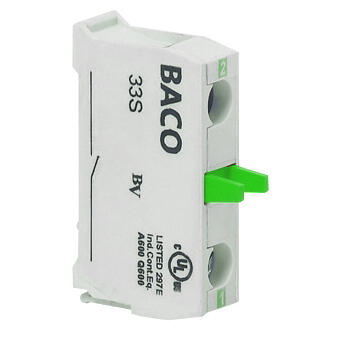

Contact block
Kosketinyksikkö 1 NO koteloon
Tuotenumero:
33S10 Kopioitu!
1 NO

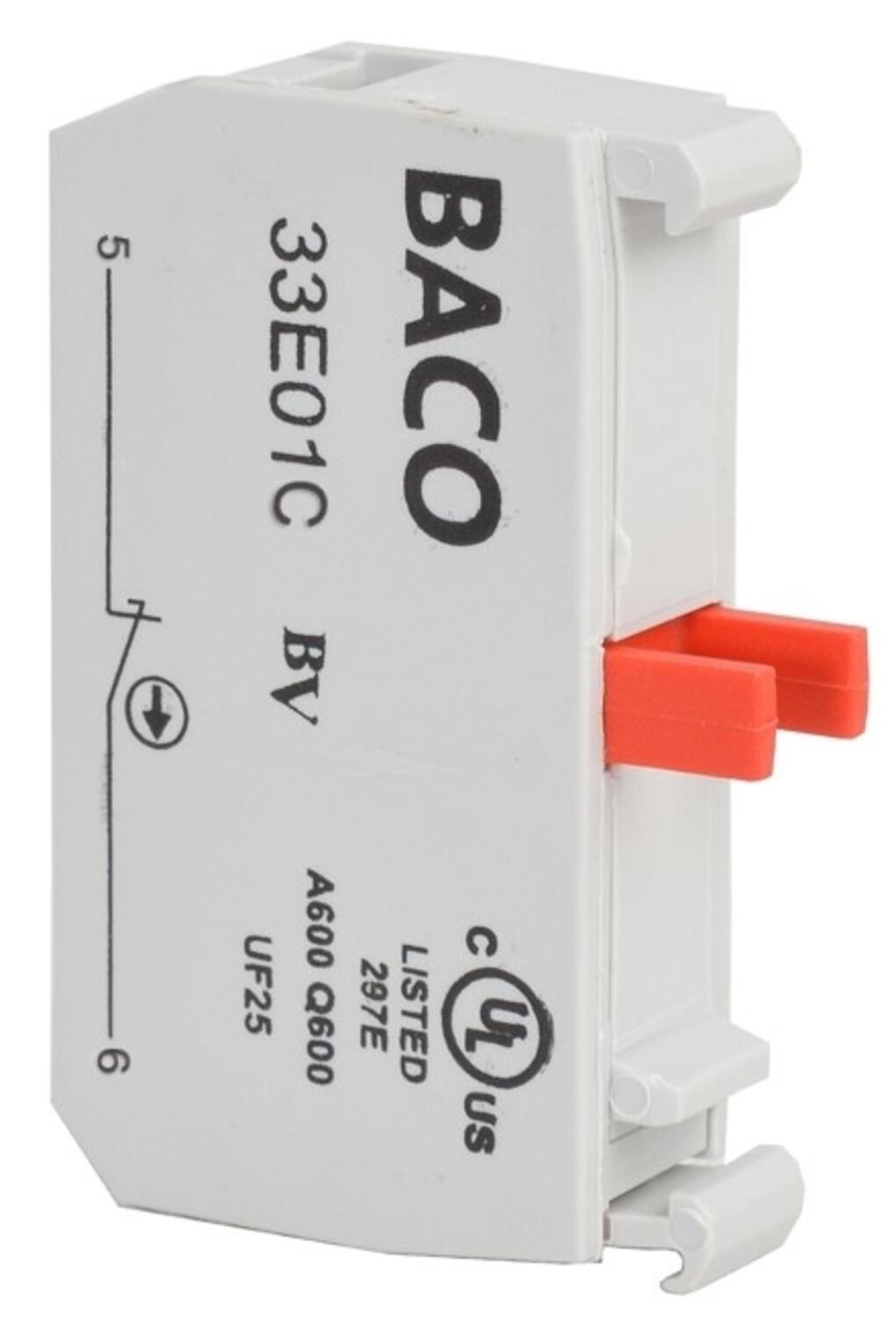

Kosketinyksikkö 1 NC myöhäinen katko
Kosketinyksikkö 1 NC late break
Tuotenumero:
33E01C Kopioitu!
1 NC

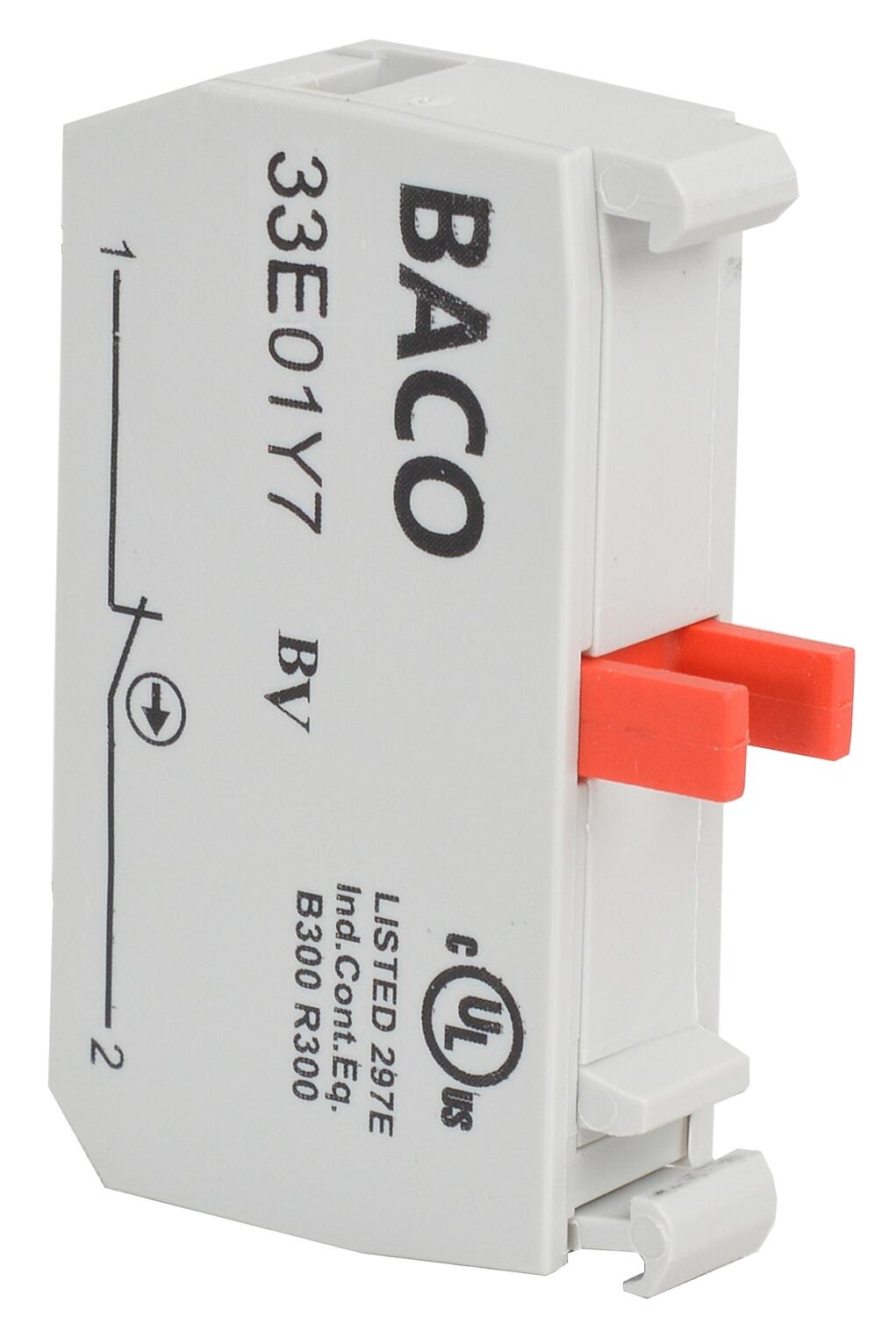

Kosketinyksikkö 1 NC kullatuilla koskettimilla
Kosketinyksikkö 1 NC kullatut koskettimet
Tuotenumero:
33E01Y7 Kopioitu!
1 NC
Kosketinyksikkö LED-lohkolla
Kosketinyksikkö 1 NO kullatut koskettimet
Tuotenumero:
33E10Y7 Kopioitu!
1 NO
