BACO

PR12 nokkakytkimet

Ruuviasennus, 16 A (AC21)

Bacon PR12-kytkin on myydyin nokkakytkin mallimme. Laajan vakio kytkin valikoiman lisäksi sarjasta löytyy lukematon määrä erikoiskytkimiä. Kytkimet toimitetaan valmiina, sisältäen kyltin ja vääntimen.

Kytkinten kotelointiluokka on vakiona IP40, mutta ne ovat saatavilla myös IP55 tai IP65 kotelointiluokalla.



Pystymme valmistamaan Turun teknisellä osastolla useimmat erikoiskytkimet nopealla toimitusajalla.



Lue lisää
  • Metallinen akseli
  • Liitäntäruuvit kytkettävissä takaapäin
  • Hissiliittimet, toimitetaan liittimet avoinna
  • Erikoiskytkimet

Valitse tuote

Valitse tuote
BACO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Tyyppi ON-OFF -kytkin
Asennus Ruuviasennus
Plate 48x48
Kaiverrus 0-1
Napaluku 1
Koskettimien lukumäärä 1
Asentojen määrä 2
Kulma 45°
Toiminta Pysyvä

Nimellisvirta
Nimellisvirta Ie (AC15/230 V) 6 A
Nimellisvirta Ie (AC21A) 16 A
Nimellisvirta Ie (DC-1/24 VDC) 16 A

Nimellisteho
Nimellisteho (AC23A/3x230 V) 4 kW
Nimellisteho (AC23A/3x400 V) 7,5 kW
Nimellisteho (AC23A/3x500 V) 5,5 kW
Nimellisteho (AC23A/3x690 V) 4 kW
Nimellisteho (AC3/3x230 V) 3 kW

*Invisible Heading*
Nimellisteho (AC3/3x400 V) 4 kW
Nimellisteho (AC3/3x500 V) 5,5 kW
Nimellisteho (AC3/3x690 V) 3 kW

Nimellinen eristysjännite
Terminen nimellisvirta Ith 20 A
Nimellinen eristysjännite Ui 690 V
Nimellinen eristysjännite AC (IEC 60947-1) 690 V
Nimellinen eristysjännite AC (UL 508) 600 V

Muuta
Kotelointiluokka edestä IP40
Kotelointiluokka takaapäin IP20
Max. kaapelin pinta-ala, monisäikeinen 2,5 mm²
Max. kaapelin pinta-ala, yksisäikeinen 4 mm²
Min. käyttölämpötila -20 °C
Max. käyttölämpötila 70 °C
Mekaaninen elinikä 1 250 000 sykliä (max. 150 per tunti)
Standardit BV, CB, CCC, CE, CSA, IEC 60947-3, IEC 60947-1, UL, UL 508

Tiedostot

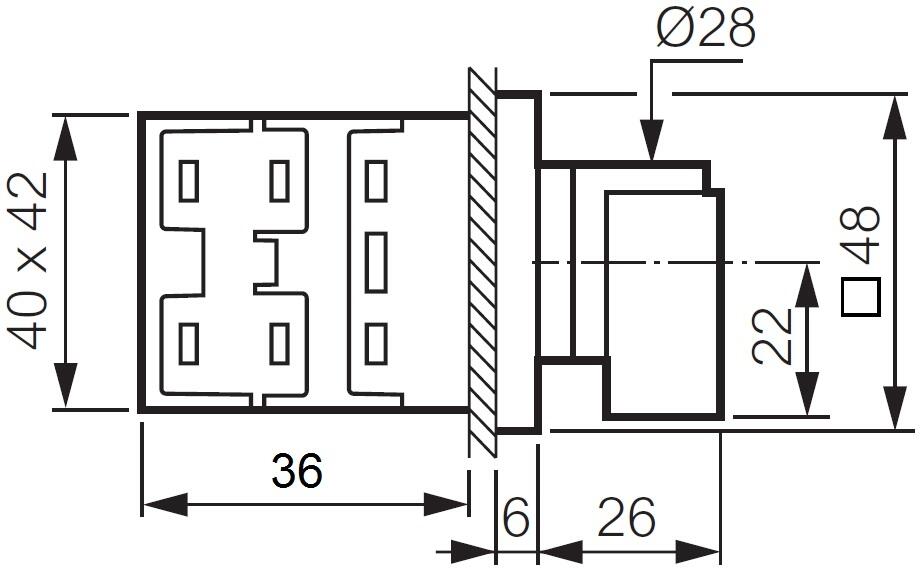

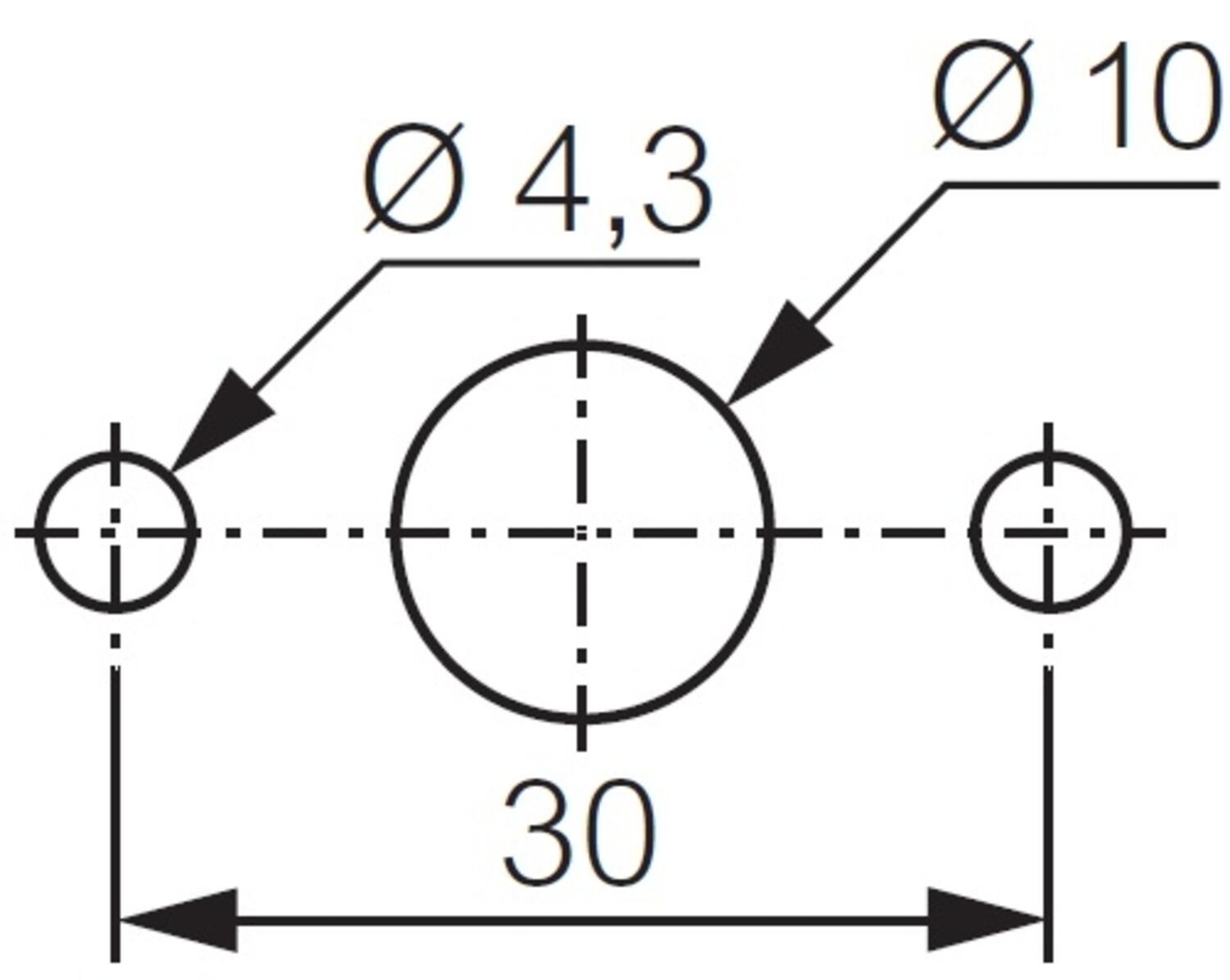

Mitat ja kytkennät

Tuotekuvaus

Bacon PR12-kytkin on myydyin nokkakytkin mallimme. Laajan vakio kytkin valikoiman lisäksi sarjasta löytyy lukematon määrä erikoiskytkimiä. Kytkimet toimitetaan valmiina, sisältäen kyltin ja vääntimen.

Kytkinten kotelointiluokka on vakiona IP40, mutta ne ovat saatavilla myös IP55 tai IP65 kotelointiluokalla.



Pystymme valmistamaan Turun teknisellä osastolla useimmat erikoiskytkimet nopealla toimitusajalla.



Tarvikkeet

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Kaiverrus Napaluku Asentojen määrä Kulma Hinta

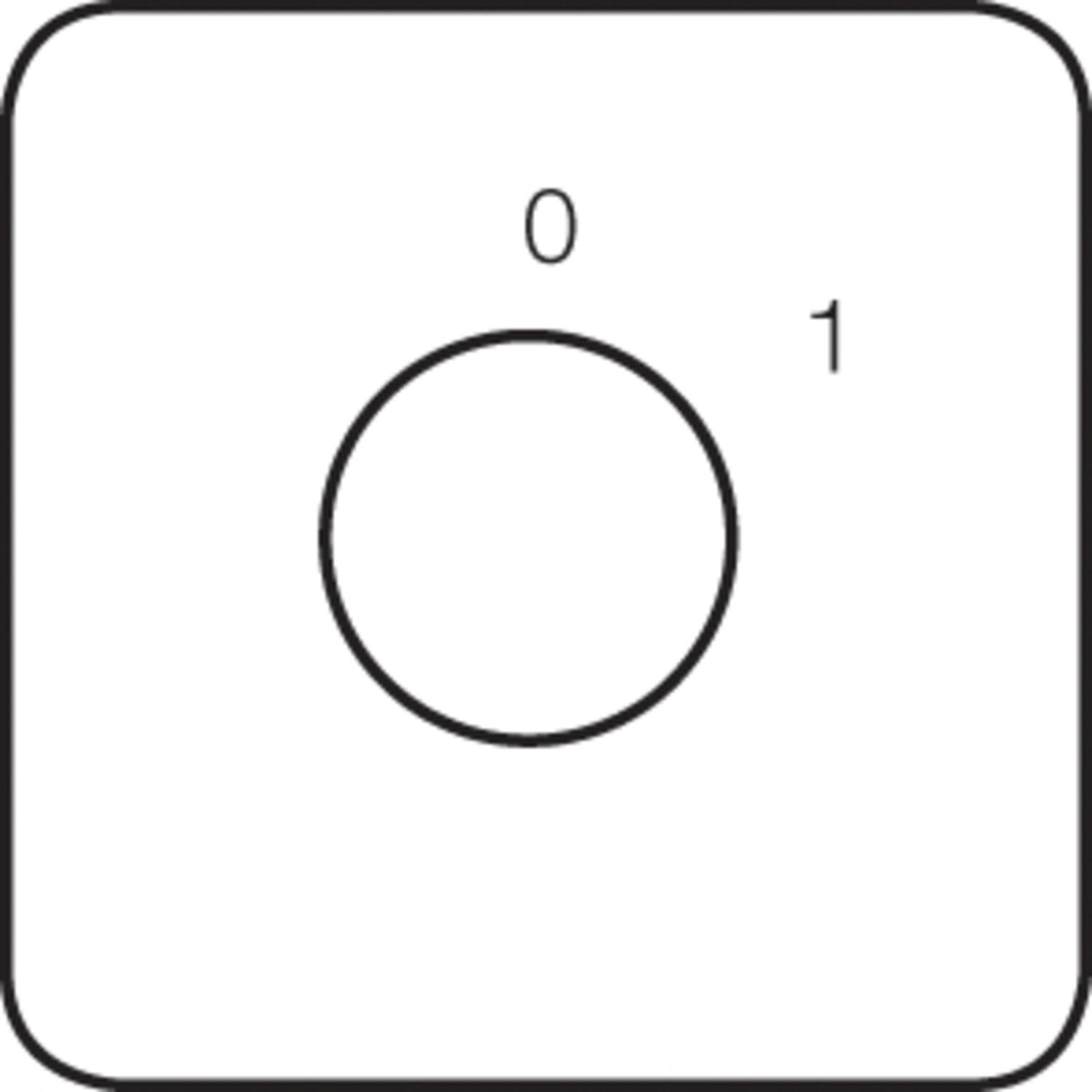

Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 1-nap. ruuviasennus
Tuotenumero:
PR121101A8E Kopioitu!
0-1
1
2
45°
PR12 nokkakytkin tekninen kuva
PR12 nokkakytkin 16 A "0-1" 1-nap. ruuviasennus
Tuotenumero:
PR121101A4E Kopioitu!
0-1
1
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 2-nap. ruuviasennus
Tuotenumero:
PR121102A8E Kopioitu!
0-1
2
2
45°
PR12 nokkakytkin tekninen kuva
PR12 nokkakytkin 16 A "0-1" 2-nap. ruuviasennus
Tuotenumero:
PR121102A4E Kopioitu!
0-1
2
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 3-nap. ruuviasennus
Tuotenumero:
PR121103A8E Kopioitu!
0-1
3
2
45°
PR12 nokkakytkin tekninen kuva
PR12 nokkakytkin 16 A "0-1" 3-nap. ruuviasennus
Tuotenumero:
PR121103A4E Kopioitu!
0-1
3
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 4-nap. ruuviasennus
Tuotenumero:
PR121104A8E Kopioitu!
0-1
4
2
45°
PR12 nokkakytkin tekninen kuva
PR12 nokkakytkin 16 A "0-1" 4-nap. ruuviasennus
Tuotenumero:
PR121104A4E Kopioitu!
0-1
4
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 5-nap. ruuviasennus
Tuotenumero:
PR121105A8E Kopioitu!
0-1
5
2
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 6-nap. ruuviasennus
Tuotenumero:
PR121106A8E Kopioitu!
0-1
6
2
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 1-nap ruuviasennus
Tuotenumero:
PR122201C8E Kopioitu!
1-0-2
1
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1->0<-2" 1-nap ruuviasennus
Tuotenumero:
PR122201CR12E Kopioitu!
1-0-2
1
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 2-nap ruuviasennus
Tuotenumero:
PR122202C8E Kopioitu!
1-0-2
2
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 3-nap ruuviasennus
Tuotenumero:
PR122203C8E Kopioitu!
1-0-2
3
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 4-nap ruuviasennus
Tuotenumero:
PR122204C8E Kopioitu!
1-0-2
4
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 1-nap ruuviasennus
Tuotenumero:
PR122251D4E Kopioitu!
1-2
1
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 2-nap ruuviasennus
Tuotenumero:
PR122252D4E Kopioitu!
1-2
2
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 3-nap ruuviasennus
Tuotenumero:
PR122253D4E Kopioitu!
1-2
3
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 4-nap ruuviasennus
Tuotenumero:
PR122254D4E Kopioitu!
1-2
4
2
90°

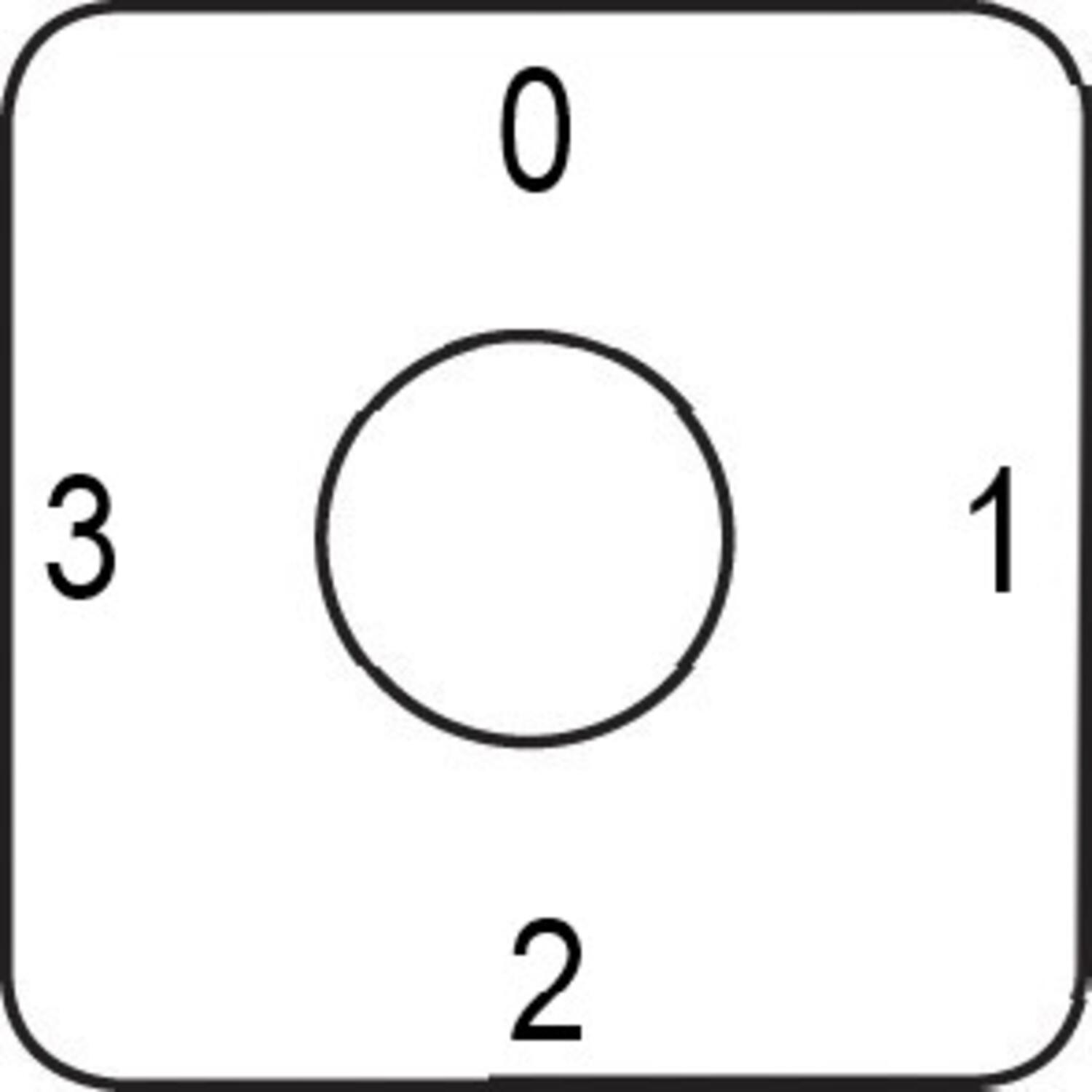

PR12 nokkakytkin 16 A "0-1-2-3" 1-nap ruuviasennus
Tuotenumero:
PR122301A4E Kopioitu!
0-1-2-3
1
4
90°
PR12 nokkakytkin 16 A "0-1-2-3" 2-nap ruuviasennus
Tuotenumero:
PR122302A4E Kopioitu!
0-1-2-3
2
4
90°
PR12 nokkakytkin 16 A "0-1-2-3" 3-nap ruuviasennus
Tuotenumero:
PR122303A4E Kopioitu!
0-1-2-3
3
4
90°

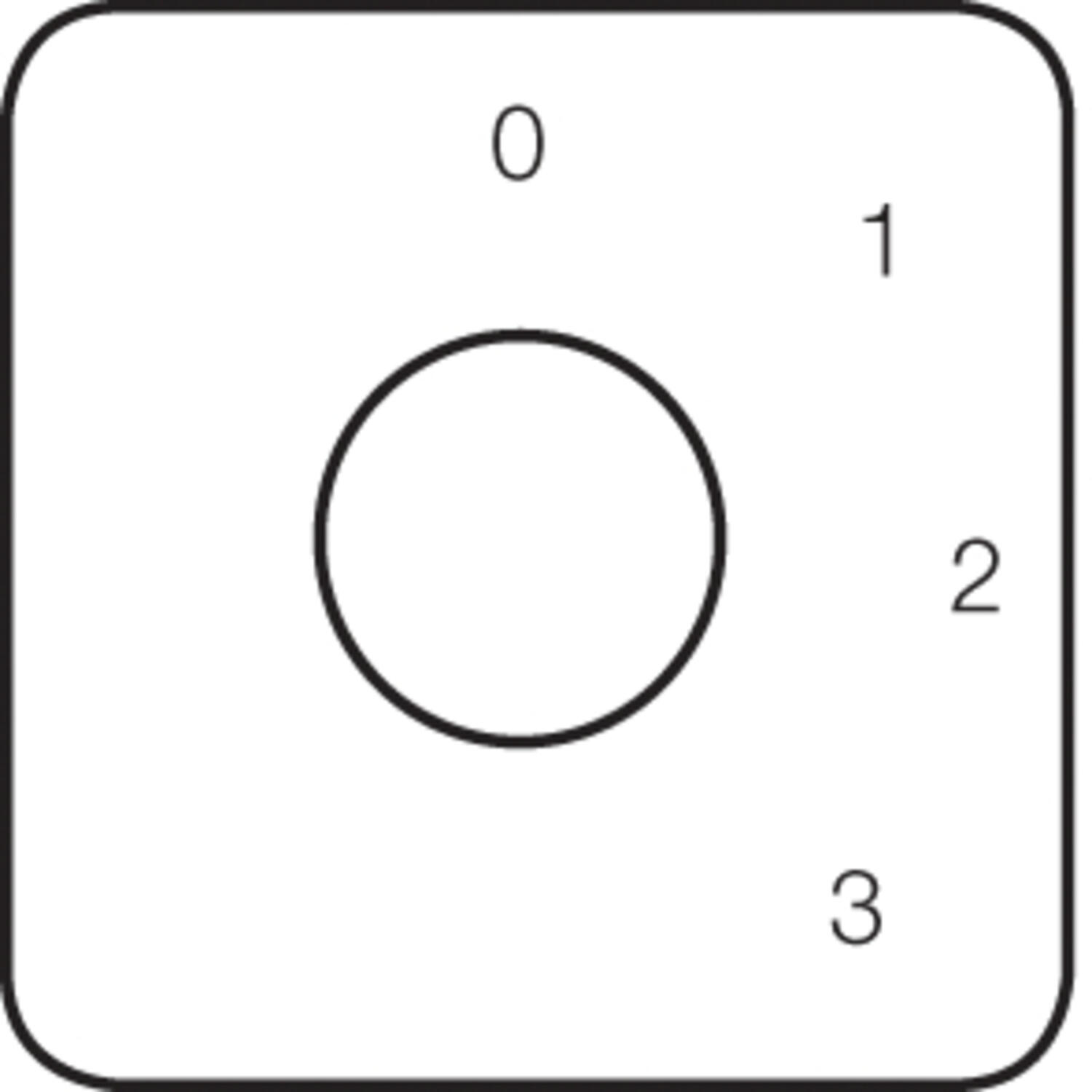

PR12 nokkakytkin 16 A "0-1-2-3" piirros
PR12 nokkakytkin 16 A "0-1-2-3" 1-nap ruuviasennus
Tuotenumero:
PR122301A8E Kopioitu!
0-1-2-3
1
4
45°
PR12 nokkakytkin 16 A "0-1-2-3" piirros
PR12 nokkakytkin 16 A "0-1-2-3" 2-nap ruuviasennus
Tuotenumero:
PR122302A8E Kopioitu!
0-1-2-3
2
4
45°
PR12 nokkakytkin 16 A "0-1-2-3" piirros
PR12 nokkakytkin 16 A "0-1-2-3" 3-nap ruuviasennus
Tuotenumero:
PR122303A8E Kopioitu!
0-1-2-3
3
4
45°
PR12 nokkakytkin 16 A "1-2-3" piirros
PR12 nokkakytkin 16 A "1-2-3" 1-nap ruuviasennus
Tuotenumero:
PR122351A8E Kopioitu!
1-2-3
1
3
45°
PR12 nokkakytkin 16 A "1-2-3" piirros
PR12 nokkakytkin 16 A "1-2-3" 2-nap ruuviasennus
Tuotenumero:
PR122352A8E Kopioitu!
1-2-3
2
3
45°
PR12 nokkakytkin 16 A "1-2-3" piirros
PR12 nokkakytkin 16 A "1-2-3" 3-nap ruuviasennus
Tuotenumero:
PR122353A8E Kopioitu!
1-2-3
3
3
45°
PR12 nokkakytkin 16 A "0-1-2-3-4 piirros
PR12 nokkakytkin 16 A "0-1-2-3-4" 1-nap ruuviasennus
Tuotenumero:
PR122401A8E Kopioitu!
0-1-2-3-4
1
5
45°
PR12 nokkakytkin 16 A "1-2-3-4" piirros
PR12 nokkakytkin 16 A "1-2-3-4" 1-nap ruuviasennus
Tuotenumero:
PR122451A8E Kopioitu!
1-2-3-4
1
4
45°
Cam Switch REW-0-FWD.jpg
PR12 suunnanvaihtokytkin 16 A "REW-0-FWD" ruuviasennus
Tuotenumero:
PR129151C8E Kopioitu!
REW-0-FWD
1
3
45°
149996_812.tif
PR12 tähti/kolmiokytkin 16 A "0-Y-Δ" ruuviasennus
Tuotenumero:
PR129551A8E Kopioitu!
0-Y-Δ
1
3
90°
PR12 Dahlander-kytkin 16 A "0-Δ-YY" ruuviasennus
Tuotenumero:
PR129552B4E Kopioitu!
0-Δ-YY
1
3
90°
PR12 Dahlander-kytkin 16 A "Δ-0-YY" ruuviasennus
Tuotenumero:
PR129552C4E Kopioitu!
Δ-0-YY
1
3
90°

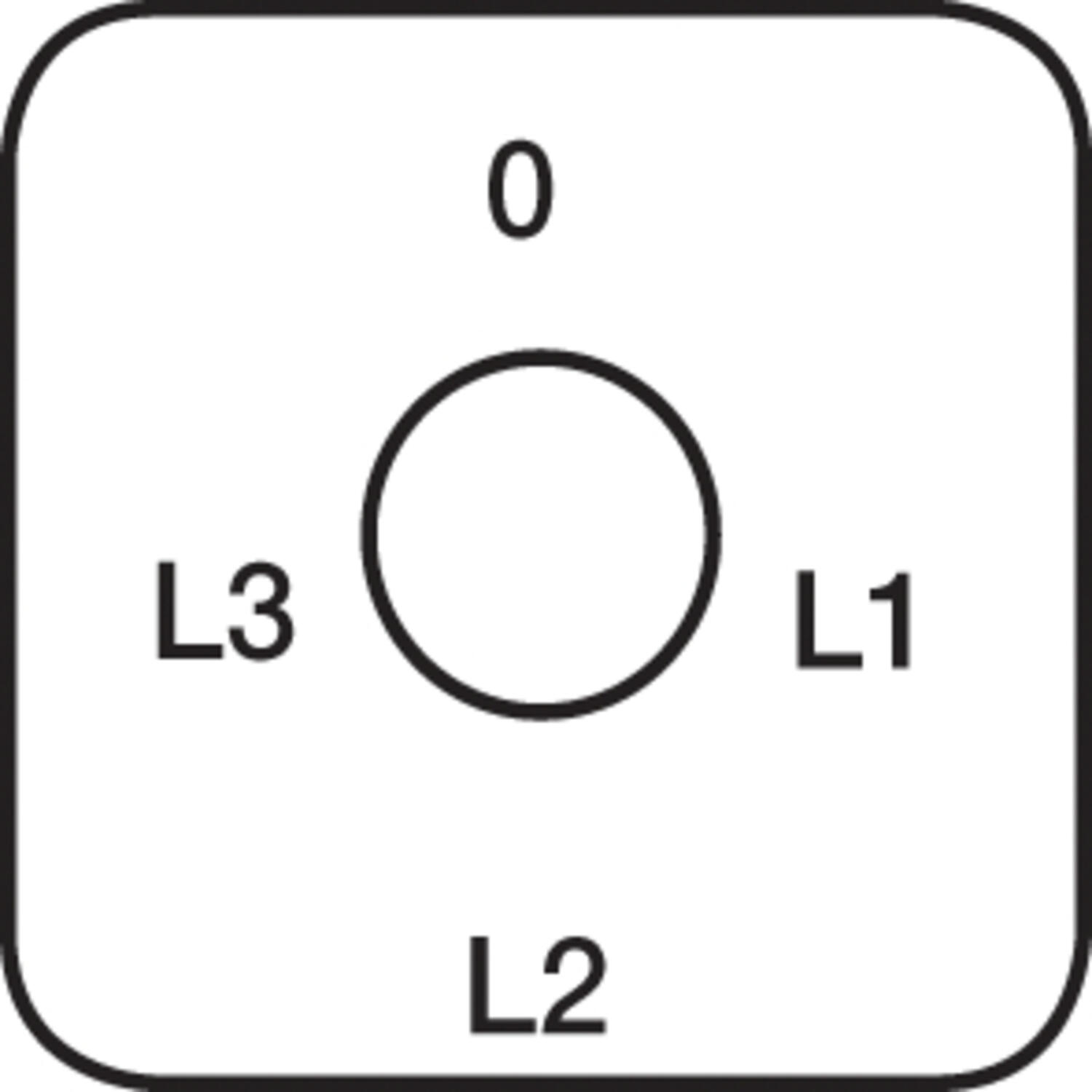

PR12 ampeerimittarikytkin 16 A piirros
PR12 ampeerimittarikytkin 16 A ruuviasennus
Tuotenumero:
PR128151A4E Kopioitu!
0-L1-L2-L3
1
4
90°

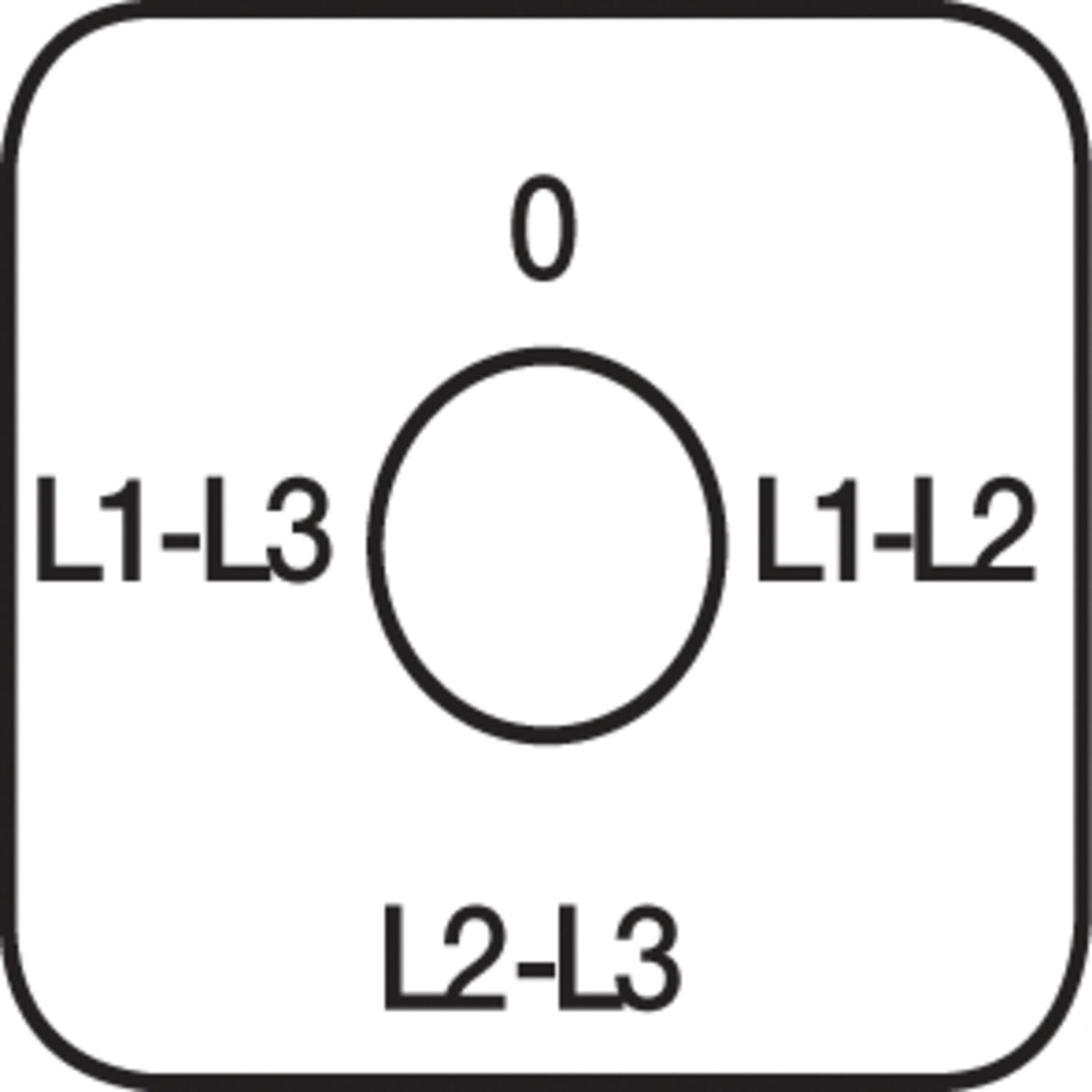

PR12 volttimittarikytkin 16 A piirroskuva
PR12 volttimittarikytkin 16 A ruuviasennus
Tuotenumero:
PR128351A4E Kopioitu!
0-L1L2-L2L3-L1L3
1
4
90°
PR12 volttimittarikytkin 16 A tekninen piirros
PR12 volttimittarikytkin 16 A ruuviasennus
Tuotenumero:
PR128357C8E Kopioitu!
0-L1N-L2N-L3N-L3L1-L2L3-L1L2
1
7
45°
