BACO

PR12 nokkakytkimet

Yksireikäasennus Ø22,5 mm, 16 A (AC21)

Bacon PR12-kytkin on myydyin nokkakytkin mallimme. Laajan vakio kytkin valikoiman lisäksi sarjasta löytyy lukematon määrä erikoiskytkimiä. Kytkimet toimitetaan valmiina, sisältäen kyltin ja vääntimen.

Kytkinten kotelointiluokka on vakiona IP40, mutta ne ovat saatavilla myös IP55 tai IP65 kotelointiluokalla.



Pystymme valmistamaan Turun teknisellä osastolla useimmat erikoiskytkimet nopealla toimitusajalla.

Lue lisää
  • Metallinen akseli
  • Liitäntäruuvit kytkettävissä takaapäin
  • Hissiliittimet, toimitetaan liittimet avoinna
  • Erikoiskytkimet

Valitse tuote

Valitse tuote
BACO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Tyyppi ON-OFF -kytkin

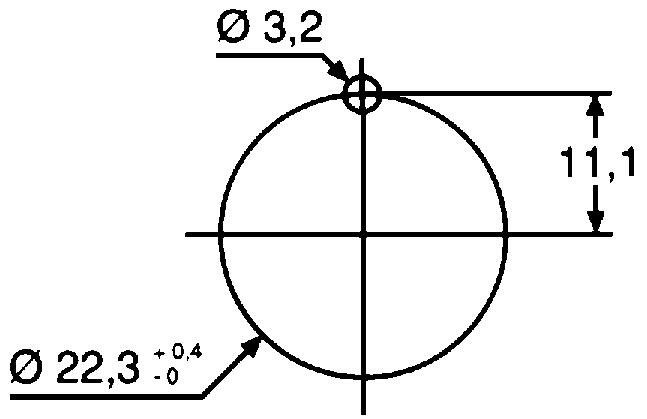

Asennus Yksireikäasennus Ø22,5 mm
Plate 48x48
Kaiverrus 0-1
Napaluku 1
Koskettimien lukumäärä 1
Asentojen määrä 2
Kulma 45°
Toiminta Pysyvä

Nimellisvirta
Nimellisvirta Ie (AC15/230 V) 6 A
Nimellisvirta Ie (AC21A) 16 A
Nimellisvirta Ie (DC-1/24 VDC) 16 A

Nimellisteho
Nimellisteho (AC23A/3x230 V) 4 kW
Nimellisteho (AC23A/3x400 V) 7,5 kW
Nimellisteho (AC23A/3x500 V) 5,5 kW
Nimellisteho (AC23A/3x690 V) 4 kW
Nimellisteho (AC3/3x230 V) 3 kW

*Invisible Heading*
Nimellisteho (AC3/3x400 V) 4 kW
Nimellisteho (AC3/3x500 V) 5,5 kW
Nimellisteho (AC3/3x690 V) 3 kW

Nimellinen eristysjännite
Terminen nimellisvirta Ith 20 A
Nimellinen eristysjännite Ui 690 V
Nimellinen eristysjännite AC (IEC 60947-1) 690 V
Nimellinen eristysjännite AC (UL 508) 600 V

Muuta
Kotelointiluokka edestä IP40
Kotelointiluokka takaapäin IP20
Max. kaapelin pinta-ala, monisäikeinen 2,5 mm²
Max. kaapelin pinta-ala, yksisäikeinen 4 mm²
Min. käyttölämpötila -20 °C
Max. käyttölämpötila 70 °C
Mekaaninen elinikä 1 250 000 sykliä (max. 150 per tunti)
Standardit BV, CB, CCC, CE, CSA, IEC 60947-3, IEC 60947-1, UL, UL 508

Tiedostot

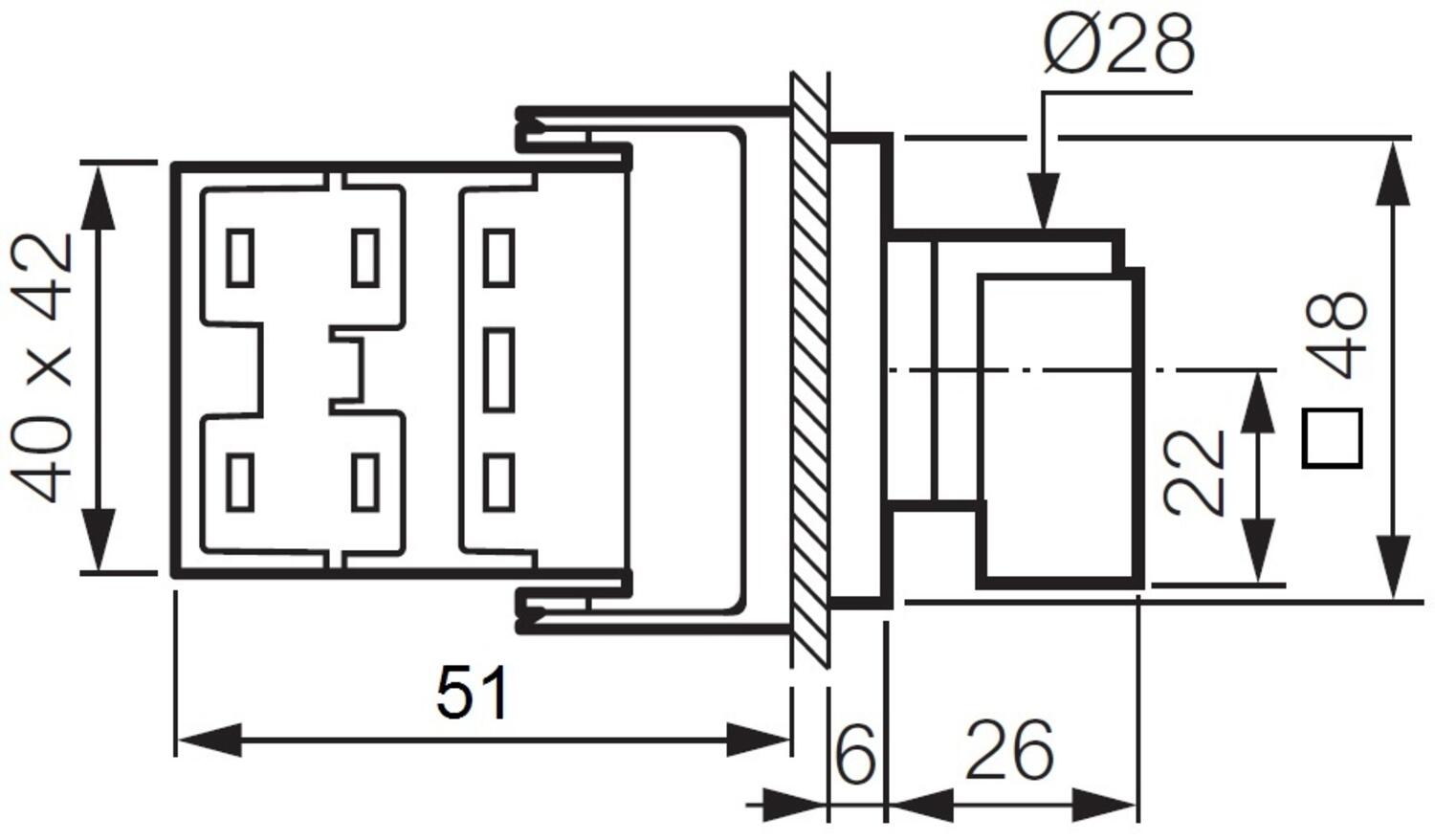

Mitat ja kytkennät

Tuotekuvaus

Bacon PR12-kytkin on myydyin nokkakytkin mallimme. Laajan vakio kytkin valikoiman lisäksi sarjasta löytyy lukematon määrä erikoiskytkimiä. Kytkimet toimitetaan valmiina, sisältäen kyltin ja vääntimen.

Kytkinten kotelointiluokka on vakiona IP40, mutta ne ovat saatavilla myös IP55 tai IP65 kotelointiluokalla.



Pystymme valmistamaan Turun teknisellä osastolla useimmat erikoiskytkimet nopealla toimitusajalla.

Tarvikkeet

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Kaiverrus Napaluku Asentojen määrä Kulma Hinta
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 1-nap. ø22mm
Tuotenumero:
PR121101A8EN Kopioitu!
0-1
1
2
45°
PR12 nokkakytkin tekninen kuva
PR12 nokkakytkin 16 A "0-1" 1-nap. ø22mm
Tuotenumero:
PR121101A4EN Kopioitu!
0-1
1
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0<-1" 1-nap. ø22mm
Tuotenumero:
PR121101AR10EN Kopioitu!
0-1
1
2
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 2-nap. ø22mm
Tuotenumero:
PR121102A8EN Kopioitu!
0-1
2
2
45°
PR12 nokkakytkin tekninen kuva
PR12 nokkakytkin 16 A "0-1" 2-nap. ø22mm
Tuotenumero:
PR121102A4EN Kopioitu!
0-1
2
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 3-nap. ø22mm
Tuotenumero:
PR121103A8EN Kopioitu!
0-1
3
2
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 4-nap. ø22mm
Tuotenumero:
PR121104A8EN Kopioitu!
0-1
4
2
45°
PR12 nokkakytkin tekninen kuva
PR12 nokkakytkin 16 A "0-1" 4-nap. ø22mm
Tuotenumero:
PR121104A4EN Kopioitu!
0-1
4
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 5-nap. ø22mm
Tuotenumero:
PR121105A8EN Kopioitu!
0-1
5
2
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "0-1" 6-nap. ø22mm
Tuotenumero:
PR121106A8EN Kopioitu!
0-1
6
2
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 1-nap ø22mm
Tuotenumero:
PR122201C8EN Kopioitu!
1-0-2
1
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1->0<-2" 1-nap ø22mm
Tuotenumero:
PR122201CR12EN Kopioitu!
1-0-2
1
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 2-nap ø22mm
Tuotenumero:
PR122202C8EN Kopioitu!
1-0-2
2
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 3-nap ø22mm
Tuotenumero:
PR122203C8EN Kopioitu!
1-0-2
3
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-0-2" 4-nap ø22mm
Tuotenumero:
PR122204C8EN Kopioitu!
1-0-2
4
3
45°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 1-nap ø22mm
Tuotenumero:
PR122251D4EN Kopioitu!
1-2
1
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 2-nap ø22mm
Tuotenumero:
PR122252D4EN Kopioitu!
1-2
2
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 3-nap ø22mm
Tuotenumero:
PR122253D4EN Kopioitu!
1-2
3
2
90°
Nokkakytkin piirros
PR12 nokkakytkin 16 A "1-2" 4-nap ø22mm
Tuotenumero:
PR122254D4EN Kopioitu!
1-2
4
2
90°
PR12 nokkakytkin 16 A "0-1-2-3" 1-nap ø22mm
Tuotenumero:
PR122301A4EN Kopioitu!
0-1-2-3
1
4
90°
PR12 nokkakytkin 16 A "0-1-2-3" 2-nap ø22mm
Tuotenumero:
PR122302A4EN Kopioitu!
0-1-2-3
2
4
90°
PR12 nokkakytkin 16 A "0-1-2-3" 3-nap ø22mm
Tuotenumero:
PR122303A4EN Kopioitu!
0-1-2-3
3
4
90°
PR12 nokkakytkin 16 A "0-1-2-3" piirros
PR12 nokkakytkin 16 A "0-1-2-3" 1-nap ø22mm
Tuotenumero:
PR122301A8EN Kopioitu!
0-1-2-3
1
4
45°
PR12 nokkakytkin 16 A "0-1-2-3" piirros
PR12 nokkakytkin 16 A "0-1-2-3" 2-nap ø22mm
Tuotenumero:
PR122302A8EN Kopioitu!
0-1-2-3
2
4
45°
PR12 nokkakytkin 16 A "0-1-2-3" piirros
PR12 nokkakytkin 16 A "0-1-2-3" 3-nap ø22mm
Tuotenumero:
PR122303A8EN Kopioitu!
0-1-2-3
3
4
45°
PR12 nokkakytkin 16 A "1-2-3" piirros
PR12 nokkakytkin 16 A "1-2-3" 1-nap ø22mm
Tuotenumero:
PR122351A8EN Kopioitu!
1-2-3
1
3
45°
PR12 nokkakytkin 16 A "1-2-3" piirros
PR12 nokkakytkin 16 A "1-2-3" 2-nap ø22mm
Tuotenumero:
PR122352A8EN Kopioitu!
1-2-3
2
3
45°
PR12 nokkakytkin 16 A "1-2-3" piirros
PR12 nokkakytkin 16 A "1-2-3" 3-nap ø22mm
Tuotenumero:
PR122353A8EN Kopioitu!
1-2-3
3
3
45°
PR12 nokkakytkin 16 A "0-1-2-3-4 piirros
PR12 nokkakytkin 16 A "0-1-2-3-4" 1-nap ø22mm
Tuotenumero:
PR122401A8EN Kopioitu!
0-1-2-3-4
1
5
45°
PR12 nokkakytkin 16 A "1-2-3-4" piirros
PR12 nokkakytkin 16 A "1-2-3-4" 1-nap ø22mm
Tuotenumero:
PR122451A8EN Kopioitu!
1-2-3-4
1
4
45°
Cam Switch REW-0-FWD.jpg
PR12 suunnanvaihtokytkin 16 A "REW-0-FWD" ø22mm
Tuotenumero:
PR129151C8EN Kopioitu!
REW-0-FWD
1
3
45°
149996_812.tif
PR12 tähti/kolmiokytkin 16 A "0-Y-Δ" ø22mm
Tuotenumero:
PR129551A8EN Kopioitu!
0-Y-Δ
1
3
90°
150221_812.tif
PR12 Dahlander-kytkin 16 A "0-Δ-YY" ø22mm
Tuotenumero:
PR129552A8EN Kopioitu!
0-Δ-YY
1
3
90°
PR12 ampeerimittarikytkin 16 A piirros
PR12 ampeerimittarikytkin 16 A ø22mm
Tuotenumero:
PR128151A4EN Kopioitu!
0-L1-L2-L3
1
4
90°
PR12 volttimittarikytkin 16 A piirroskuva
PR12 volttimittarikytkin 16 A ø22mm
Tuotenumero:
PR128351A4EN Kopioitu!
0-L1L2-L2L3-L1L3
1
4
90°
PR12 volttimittarikytkin 16 A tekninen piirros
PR12 volttimittarikytkin 16 A ø22mm
Tuotenumero:
PR128357C8EN Kopioitu!
0-L1N-L2N-L3N-L3L1-L2L3-L1L2
1
7
45°
Label 0-11.jpg
PR12 koodikytkin 16 A "0-11" ø22mm
Tuotenumero:
PR126501A1EN Kopioitu!
0-1-2-3-4-5-6-7-8-9-10-11
1
12
30°

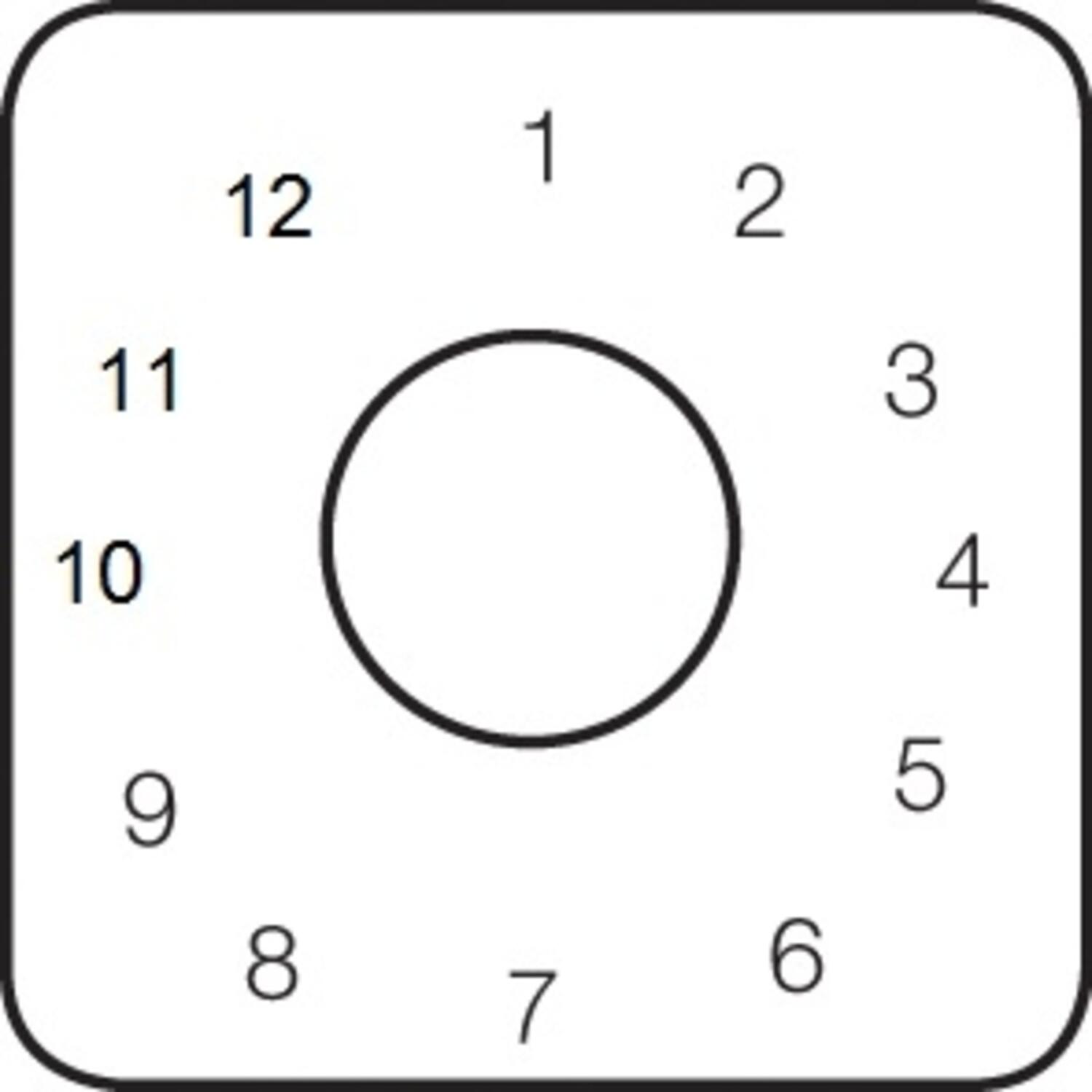

Label 1-12.jpg
PR12 koodikytkin 16 A "1-12" ø22mm
Tuotenumero:
PR126502A1EN Kopioitu!
1-2-3-4-5-6-7-8-9-10-11-12
1
12
30°

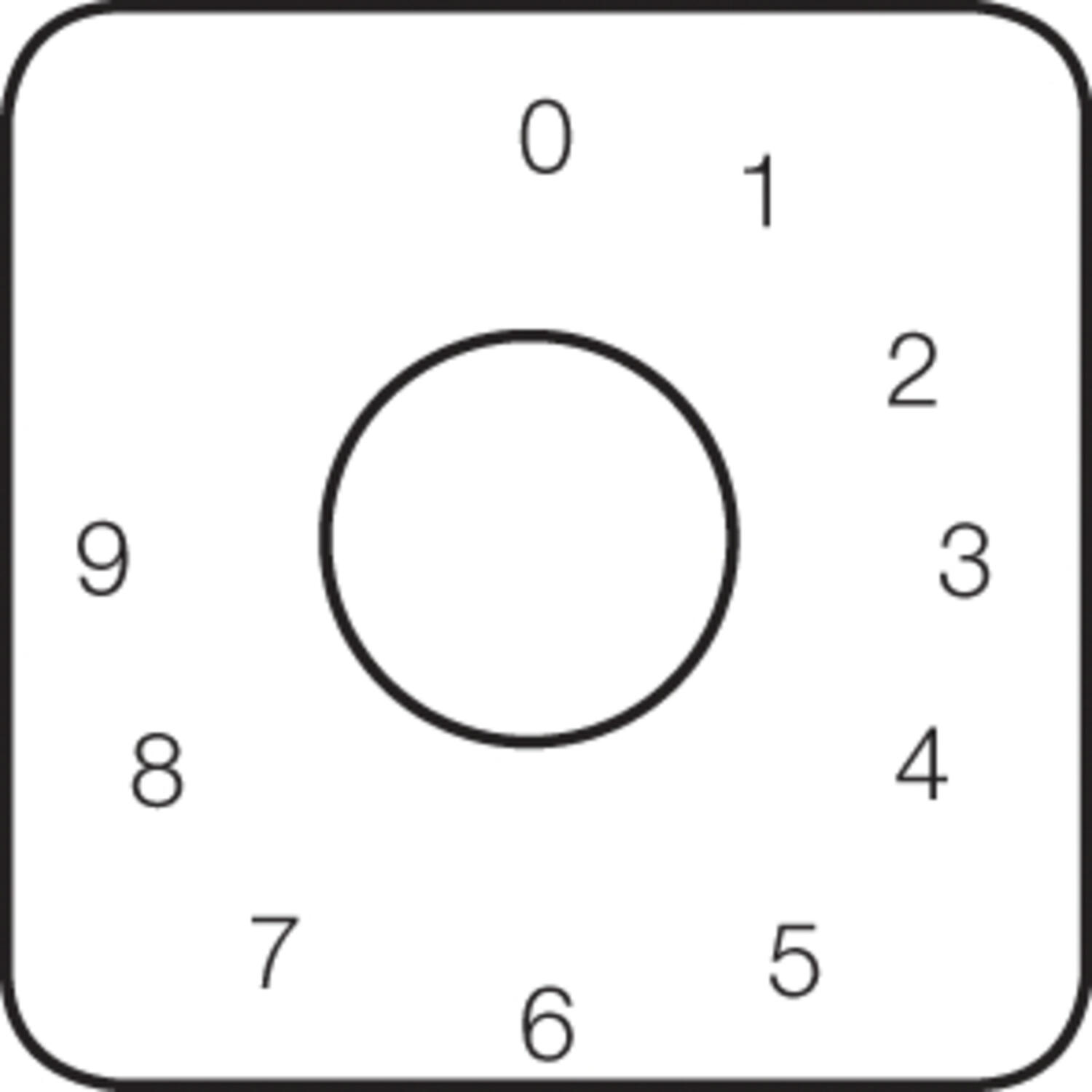

150229_812.tif
PR12 koodikytkin 16 A "0…9" ø22mm
Tuotenumero:
PR126503A1EN Kopioitu!
0-1-2-3-4-5-6-7-8-9
1
10
30°
150229_812.tif
PR12 koodikytkin 16 A "0-9" ø22mm
Tuotenumero:
PR126504A1EN Kopioitu!
0-1-2-3-4-5-6-7-8-9
1
9
30°
150229_812.tif
PR12 koodikytkin 16 A "0…9" ø22mm
Tuotenumero:
PR126505A1EN Kopioitu!
0-1-2-3-4-5-6-7-8-9
1
9
30°
