BACO

PR17 Nokkakytkimet

Ruuviasennus, 20 A (AC21)

Laajan vakio kytkin valikoiman lisäksi sarjasta löytyy lukematon määrä erikoiskytkimiä. Kytkimet toimitetaan valmiina, sisältäen kyltin ja vääntimen.

Kytkinten kotelointiluokka on vakiona IP40, mutta ne ovat saatavilla myös IP55 tai IP65 kotelointiluokalla.

Lue lisää
  • Metallinen akseli
  • Hissiliittimet, toimitetaan liittimet avoinna
  • Erikoiskytkimet

Valitse tuote

Valitse tuote
BACO.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Valitse tuote

Tekniset tiedot

Yleistä
Tyyppi ON-OFF -kytkin
Asennus Ruuviasennus
Plate 48x48
Kaiverrus 0-1
Napaluku 1
Koskettimien lukumäärä 1
Asentojen määrä 2
Kulma 45°
Toiminta Pysyvä

Nimellisvirta
Nimellisvirta Ie (AC15/230 V) 8 A
Nimellisvirta Ie (AC21A) 20 A
Nimellisvirta Ie (DC-1/24 VDC) 20 A

Nimellisteho
Nimellisteho (AC23A/3x230 V) 5,5 kW
Nimellisteho (AC23A/3x400 V) 11 kW
Nimellisteho (AC23A/3x500 V) 11 kW
Nimellisteho (AC23A/3x690 V) 10 kW
Nimellisteho (AC3/3x230 V) 4 kW

*Invisible Heading*
Nimellisteho (AC3/3x400 V) 7,5 kW
Nimellisteho (AC3/3x500 V) 7,5 kW
Nimellisteho (AC3/3x690 V) 7,5 kW

Nimellinen eristysjännite
Terminen nimellisvirta Ith 25 A
Nimellinen eristysjännite Ui 690 V
Nimellinen eristysjännite AC (IEC 60947-1) 690 V
Nimellinen eristysjännite AC (UL 508) 600 V

Muuta
Kotelointiluokka edestä IP40
Kotelointiluokka takaapäin IP20
Max. kaapelin pinta-ala, monisäikeinen 4 mm²
Max. kaapelin pinta-ala, yksisäikeinen 4 mm²
Min. käyttölämpötila -20 °C
Max. käyttölämpötila 70 °C
Mekaaninen elinikä 1 250 000 sykliä (max. 150 per tunti)
Standardit BV, CB, CCC, CE, CSA, IEC 60947-3, IEC 60947-1, UL, UL 508

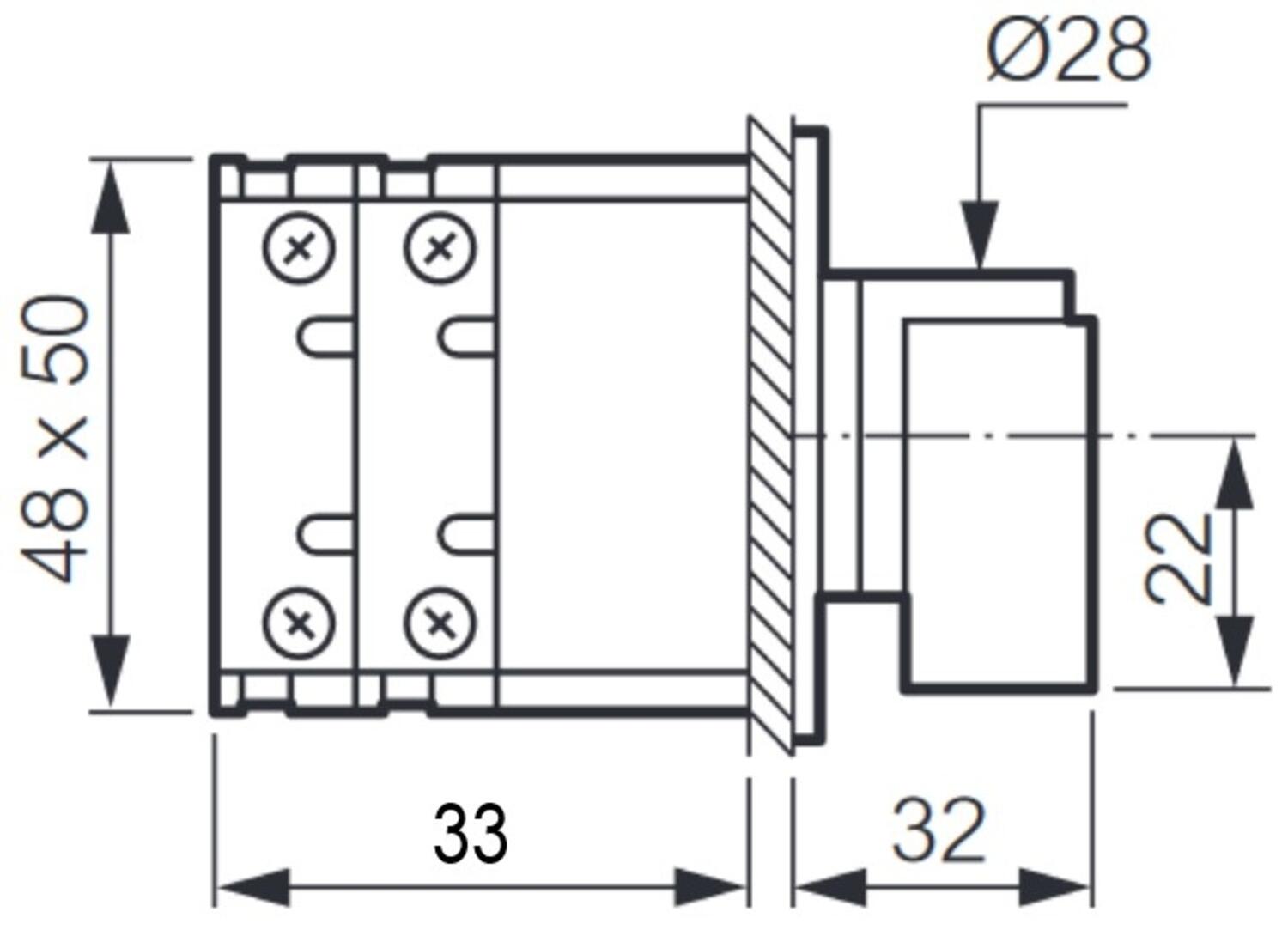

Mitat ja kytkennät

Tuotekuvaus

Laajan vakio kytkin valikoiman lisäksi sarjasta löytyy lukematon määrä erikoiskytkimiä. Kytkimet toimitetaan valmiina, sisältäen kyltin ja vääntimen.

Kytkinten kotelointiluokka on vakiona IP40, mutta ne ovat saatavilla myös IP55 tai IP65 kotelointiluokalla.

Tarvikkeet

Lisää luettavaa

BACO Monitoimipainikkeet
Tuoteuutiset

BACO monitoimipainikkeesta on moneksi

Monitoimipainikkeet säästävät tilaa ja aikaa asennuksessa tarjoamalla jopa kolme toimintoa yhdessä painikkeessa tai vaihtoehtoisesti kaksi toimintoa ja LED-indikoinnin.

Ramo-ohjauskalusteet
Tuoteuutiset

Ramo-ohjauskalusteet M12-liittimellä

Rafi on kasvanut kansainväliseksi korkean teknologian yritykseksi, jolla on jo yli 120 vuoden kokemus ohjauslaitteiden suunnittelusta ja valmistuksesta.

Kalustetut painonappikotelot
Tuoteuutiset

Kalustamme painonappikotelosi!

Onko sinun vaikea löytää painonappikoteloa, joka sopii juuri sinun sovellukseesi? Eikö vakiokoteloista löydy sopivaa ratkaisua? Autamme sinua tässä!

Hätäseispainikkeita Bacolta
Tuoteuutiset

Kattava valikoima hätäseispainikkeita Bacolta

Baco tarjoaa laajan valikoiman hätäseispainikkeita teollisuuden sovelluksiin. Bacon hätäseispainikkeet täyttävät ISO 13850 ja IEC-standardit. Bacon tuotteilla on 10 vuoden takuu.

painonappikotelon muokkaus
Tuoteuutiset

Suunnittele oma painikekotelo!

Asiakassovelletun painikekotelon suunnittelu ja tilaaminen ei välttämättä tarvitse olla kallista.

BACO painikkeet
Tuoteuutiset

Helpota varastointia Bacon painikkeilla

Varastonhallinta on entistä helpompaa käyttämällä Bacon irrallisia painikelevyjä ja painikerunkoja.

Suosikit Tilausnumero: Asentojen määrä Napaluku Kulma Kaiverrus Hinta
Nokkakytkin piirros
PR17 nokkakytkin 20 A "0-1" 1-nap. ruuviasennus
Tuotenumero:
PR171101A8E Kopioitu!
2
1
45°
0-1
Nokkakytkin piirros
PR17 nokkakytkin 20 A "0-1" 2-nap. ruuviasennus
Tuotenumero:
PR171102A8E Kopioitu!
2
2
45°
0-1
Nokkakytkin piirros
PR17 nokkakytkin 20 A "0-1" 3-nap. ruuviasennus
Tuotenumero:
PR171103A8E Kopioitu!
2
3
45°
0-1
Nokkakytkin piirros
PR17 nokkakytkin 20 A "0-1" 4-nap. ruuviasennus
Tuotenumero:
PR171104A8E Kopioitu!
2
4
45°
0-1
PR12 nokkakytkin tekninen kuva
PR17 nokkakytkin 20 A "0-1" 1-nap. ruuviasennus
Tuotenumero:
PR171101A4E Kopioitu!
2
1
90°
0-1
PR12 nokkakytkin tekninen kuva
PR17 nokkakytkin 20 A "0-1" 2-nap. ruuviasennus
Tuotenumero:
PR171102A4E Kopioitu!
2
2
90°
0-1
PR12 nokkakytkin tekninen kuva
PR17 nokkakytkin 20 A "0-1" 3-nap. ruuviasennus
Tuotenumero:
PR171103A4E Kopioitu!
2
3
90°
0-1
PR12 nokkakytkin tekninen kuva
PR17 nokkakytkin 20 A "0-1" 4-nap. ruuviasennus
Tuotenumero:
PR171104A4E Kopioitu!
2
4
90°
0-1
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-0-2" 1-nap. ruuviasennus
Tuotenumero:
PR172201C8E Kopioitu!
3
1
45°
1-0-2
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-0-2" 2-nap. ruuviasennus
Tuotenumero:
PR172202C8E Kopioitu!
3
2
45°
1-0-2
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-0-2" 3-nap. ruuviasennus
Tuotenumero:
PR172203C8E Kopioitu!
3
3
45°
1-0-2
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-0-2" 4-nap. ruuviasennus
Tuotenumero:
PR172204C8E Kopioitu!
3
4
45°
1-0-2
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-2" 1-nap. ruuviasennus
Tuotenumero:
PR172251D4E Kopioitu!
2
1
90°
1-2
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-2" 2-nap. ruuviasennus
Tuotenumero:
PR172252D4E Kopioitu!
2
2
90°
1-2
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-2" 3-nap. ruuviasennus
Tuotenumero:
PR172253D4E Kopioitu!
2
3
90°
1-2
Nokkakytkin piirros
PR17 nokkakytkin 20 A "1-2" 4-nap. ruuviasennus
Tuotenumero:
PR172254D4E Kopioitu!
2
4
90°
1-2
Cam Switch REW-0-FWD.jpg
PR17 suunnanvaihtokytkin 20 A "REW-0-FWD" ruuviasennus
Tuotenumero:
PR179151C8E Kopioitu!
3
1
45°
REW-0-FWD
PR17 tähti/kolmiokytkin 20 A "0-Y-Δ" ruuviasennus
Tuotenumero:
PR179551B4E Kopioitu!
3
1
90°
0-Y-Δ
PR17 Dahlander-kytkin 20 A "0-Δ-YY" ruuviasennus
Tuotenumero:
PR179552B4E Kopioitu!
3
1
90°
0-Δ-YY
PR17 Dahlander-kytkin 20 A "Δ-0-YY" ruuviasennus
Tuotenumero:
PR179552C4E Kopioitu!
3
1
90°
Δ-0-YY
